El punto de partida de la renovación de la oficina fue la necesidad de renovar las superficies duras y resonantes del espacio y hacer que la iluminación monótona, no regulable y con un índice de reproducción cromática mediocre fuera más diversa y agradable para los sentidos. Se consideró que una solución acústica Lumir era una buena solución, y se mejoró la iluminación con tiras luminosas CCT con temperatura de color controlada y focos CCT empotrados. En este artículo presentamos el revestimiento acústico proyectado sobre las paredes y el techo, así como los pasos y el coste de la renovación de la iluminación.

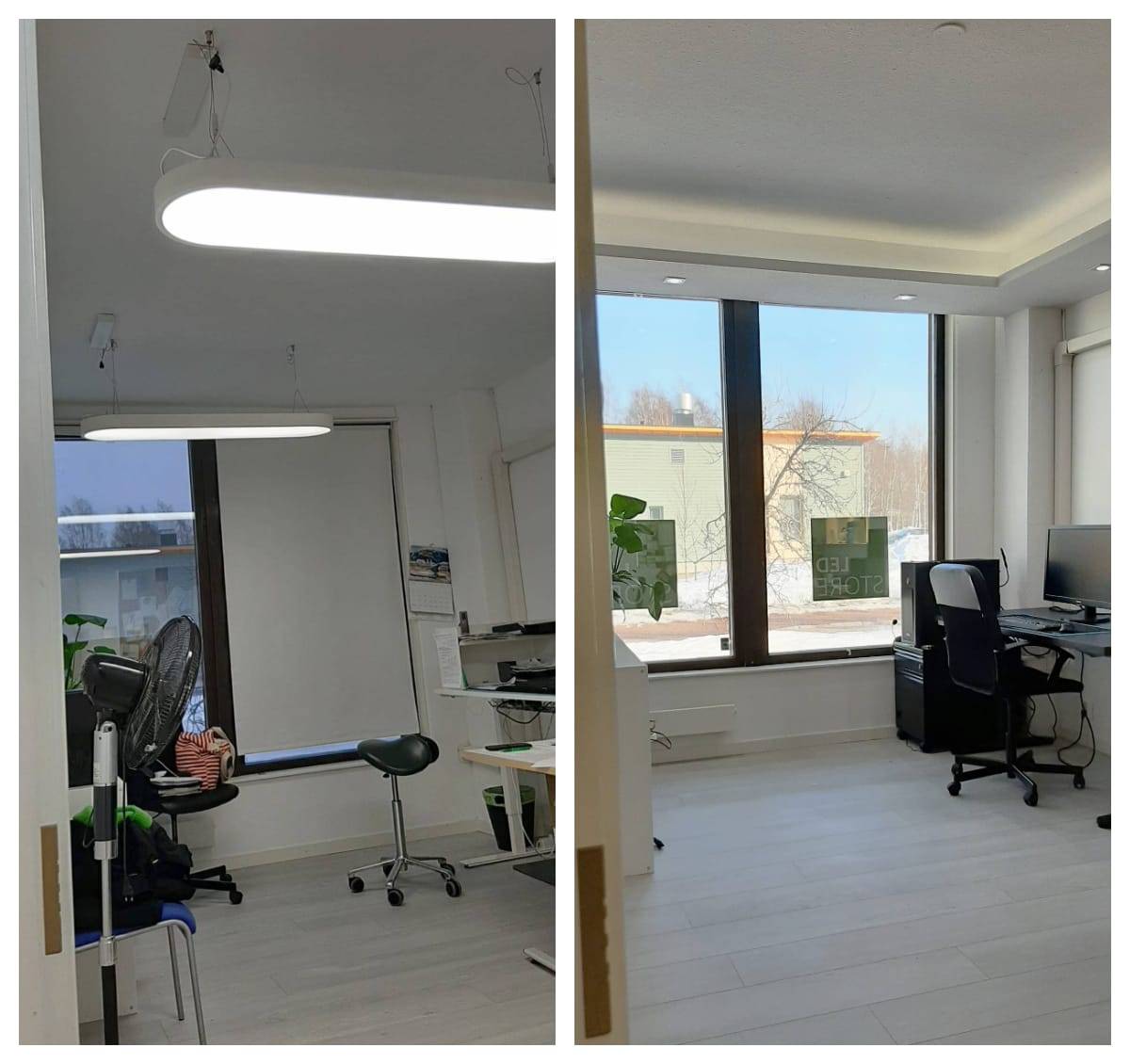

Antes de la reforma, la iluminación era apagada y poco funcional. Se sustituyó la iluminación por tiras de LED indirectas y se introdujeron focos de LED en los bordes de la sala.
Ventajas del revestimiento acústico proyectado y la iluminación LED empotrada
Cuando se decidió revestir la pared y el techo con el revestimiento bioacústico sin juntas Comfort de Lumir, también fue posible instalar una tira LED empotrada para iluminar la esquina de la pared larga. El grosor del revestimiento del techo se puso al mismo nivel que el perfil de aluminio de la tira de LED, es decir, 7 mm, para que la instalación de la tira de LED quedara elegantemente enrasada con la superficie acústica. El revestimiento se pulverizó sobre la superficie de cartón-yeso pintada. El revestimiento también es adecuado para pulverizar sobre una amplia gama de otras superficies, como chapa metálica, hormigón, ladrillo, aglomerado y papel pintado.
La renovación incluyó un colector de luz, que también se recubrió en la parte inferior y los bordes. Los puntos Silo sin marco, que se enlucen en el techo en la instalación básica, son ideales para techos acústicos pulverizados, ya que el revestimiento pulverizable es una forma fácil de hacer invisibles los marcos enlucidos. Esto elimina la necesidad de alisar y lijar repetidamente. Tenemos dos modelos de focos Piilo en nuestra gama, Piilo Redondo y Piilo Cuadrado. Puedes leer sobre la renovación de la iluminación con ellos en este artículo. Para esta reforma de oficina en concreto, elegimos los focos empotrables Led Kantti 023 de aluminio cepillado de 9 W, que también tienen una apertura ligeramente más empotrada que los focos Piilo, pero no tanto como éstos, y los focos Led Kantti tienen un ángulo de apertura mayor, de 45 grados, frente a los aproximadamente 30 grados de los focos Piilo. El interior del foco también es de otro color en estos focos, y la potencia luminosa es mayor en los focos Piilo, de 12 W. En ambos, la temperatura de color de la luz se puede ajustar de forma deslizante entre blanco cálido y blanco frío seleccionando un control que lo permita, es decir, un transformador de grupo y un control/dimmer de temperatura de color.

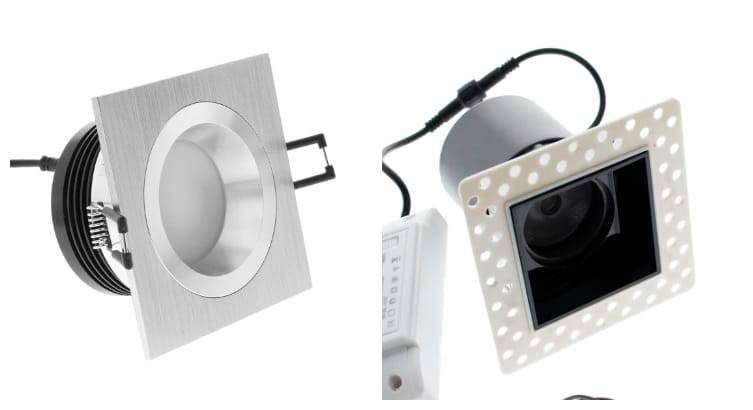

A la izquierda Kantti 023 aluminio cepillado 9W y a la derecha Piilo Kantti con marco enlucido 12W.
La tira de LED elegida fue una tira de LED muy plana en un perfil bajo de aluminio y se colocó 1. en el borde del techo de la pared rociada acústicamente, 2. en la tira de luz para iluminar el techo, y 3. delante de la ventana. El cuarto grupo de luces estaba formado por focos LED. El control se implementó con un controlador de temperatura de color Zigbee, al que se asignaron independientemente los cuatro grupos de iluminación. Las fuentes de alimentación utilizadas para el control Zigbee eran de 24 V 30 W y 24 V 75 W, en función de la carga de potencia total de las luminarias. Se dejó en la sala un interruptor que controlaba la caja de luz. Las luces se accionan por control remoto con el interruptor luminoso en la posición de encendido. Si hay que apagar las luces, se puede hacer fácilmente desde el interruptor de la pared, con lo que también se elimina el consumo en espera de las fuentes de alimentación. Gracias a la memoria interna de las fuentes de alimentación, cuando se encienden, las luces recuperan el brillo y la temperatura de color que tenían cuando se apagaron.

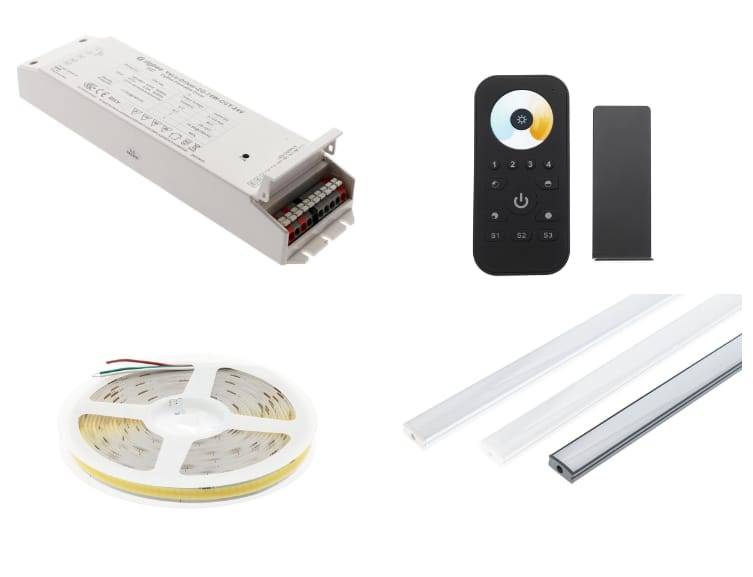

Para el control Zigbee, se seleccionaron un transformador y un mando a distancia adecuados para el modo de control. La tira de LED es una tira Solo-led muy plana y el perfil de aluminio es un perfil de superficie baja para las tres tiras de LED.
Las etapas de la renovación en pocas palabras
En total, la renovación de la iluminación y la acústica llevó unos ocho días laborables, incluido el tiempo de secado del revestimiento. L2-Building realizó el trabajo acústico de forma excelente. Se hizo un clip de luz descendente en dos paredes antes del rociado acústico. Se protegieron las habitaciones y se aplicó una imprimación a la pared y el techo que se iban a rociar. Se roció el revestimiento acústico sobre la superficie, se secó y se terminó. Entonces se pudo instalar la iluminación.

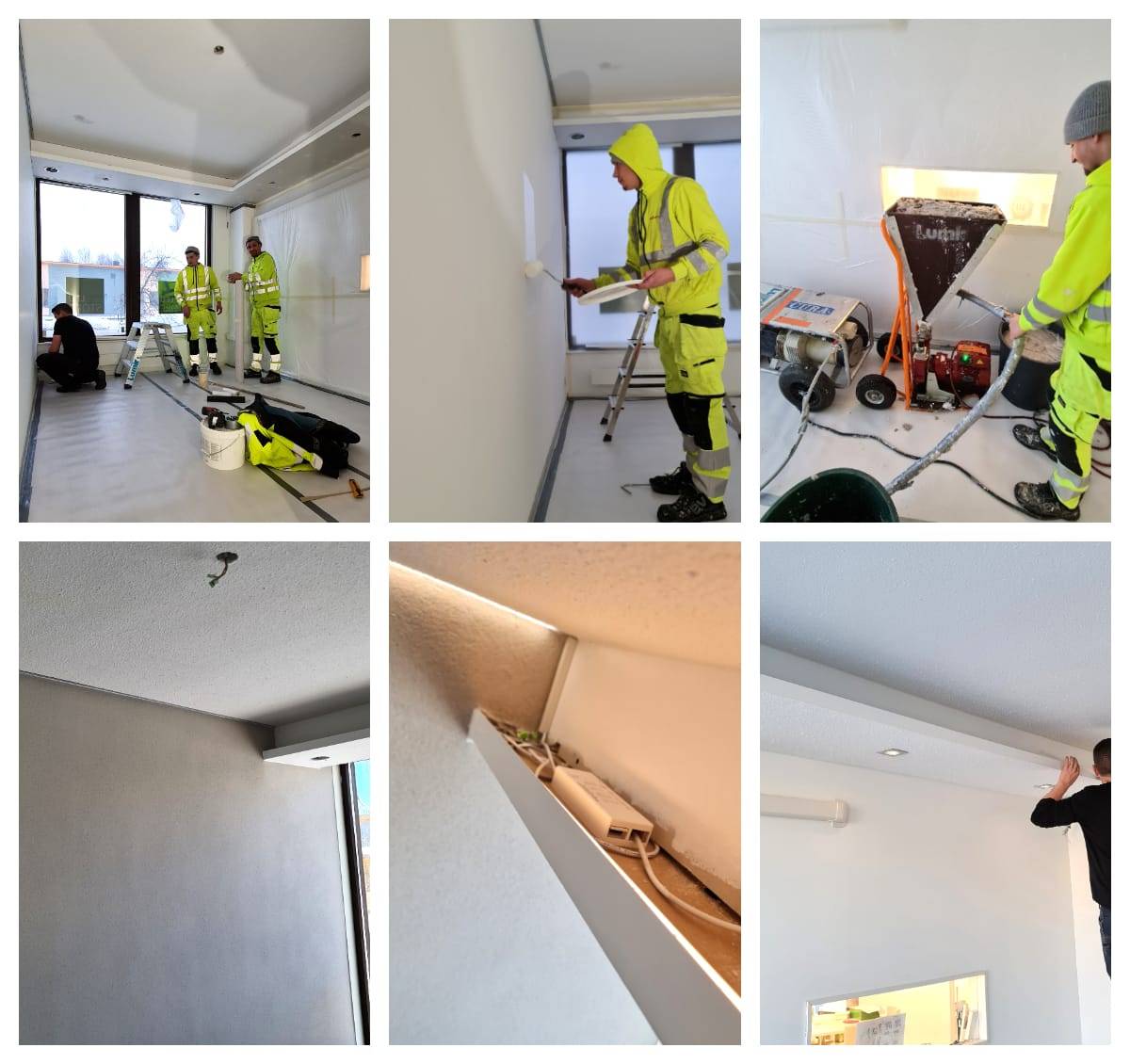

Las etapas de la renovación se resumieron así: protección del espacio, aplicación de la imprimación, pulverización del revestimiento, secado y acabado, instalación de las tiras LED, instalación de los focos LED.
La renovación comenzó haciendo una pendiente descendente para las luces
Gracias al rebaje, se introdujo mucha iluminación indirecta en el espacio con tiras de LED y los focos pudieron iluminarse parcialmente a través de las paredes, además de enfocarse hacia los puestos de trabajo. Se necesitaron listones y placas de yeso de 2x2" para la luz descendente. Se hizo un listón de 3,6 m de largo en la pared derecha que da a la puerta de la sala, donde también están los puestos de trabajo, y otro de 2,6 m en la pared de la ventana. La anchura de la banda en la parte inferior es de 50 cm, y en la parte superior hay una repisa de 15 cm para las tiras de luces LED. Los bordes de la hoja se remataron con un listón metálico para garantizar que el revestimiento acústico quedara uniformemente espaciado a lo largo de los bordes inferiores de la hoja.
Fue posible hacer un clip delante de las ventanas, porque éstas son fijas. Las cortinas también se pueden iluminar con una tira de LED montada en el techo, detrás de la tira.

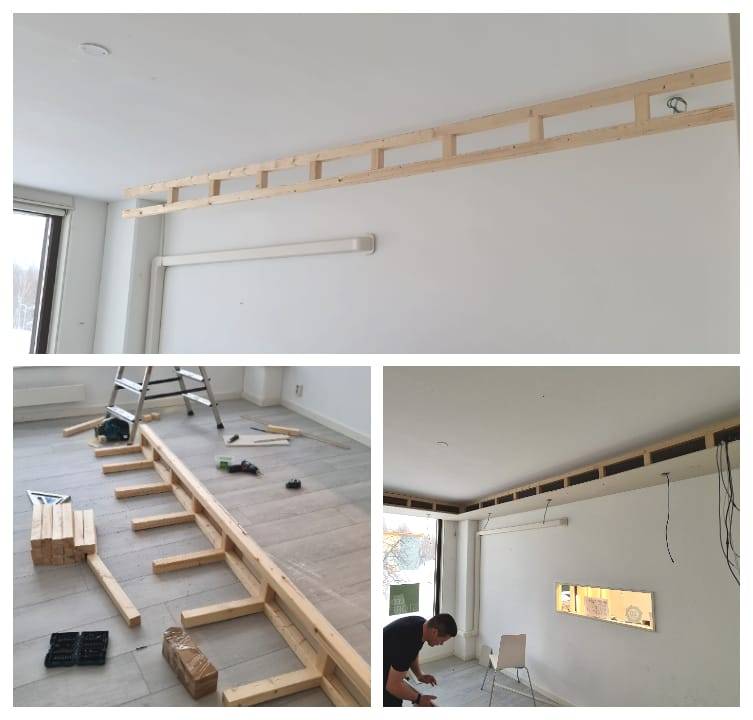

Fijación del marco del clip de descenso. Abajo a la izquierda, el marco delante de la ventana, a medio terminar. Abajo a la derecha, los orificios de montaje puntuales y el cableado están preparados y listos para esperar la instalación. Los marcos son lo bastante ligeros como para montarlos en el suelo, y luego fijarlos al techo.
Antes de iniciar la pulverización, también se fijó el perfil de aluminio de la tira de LED de la pared izquierda para delimitar el revestimiento. En la imagen inferior, se ha aplicado la imprimación en la pared y el techo y en la parte inferior de la bajante, y se han fijado las tiras embellecedoras al borde de la bajante.

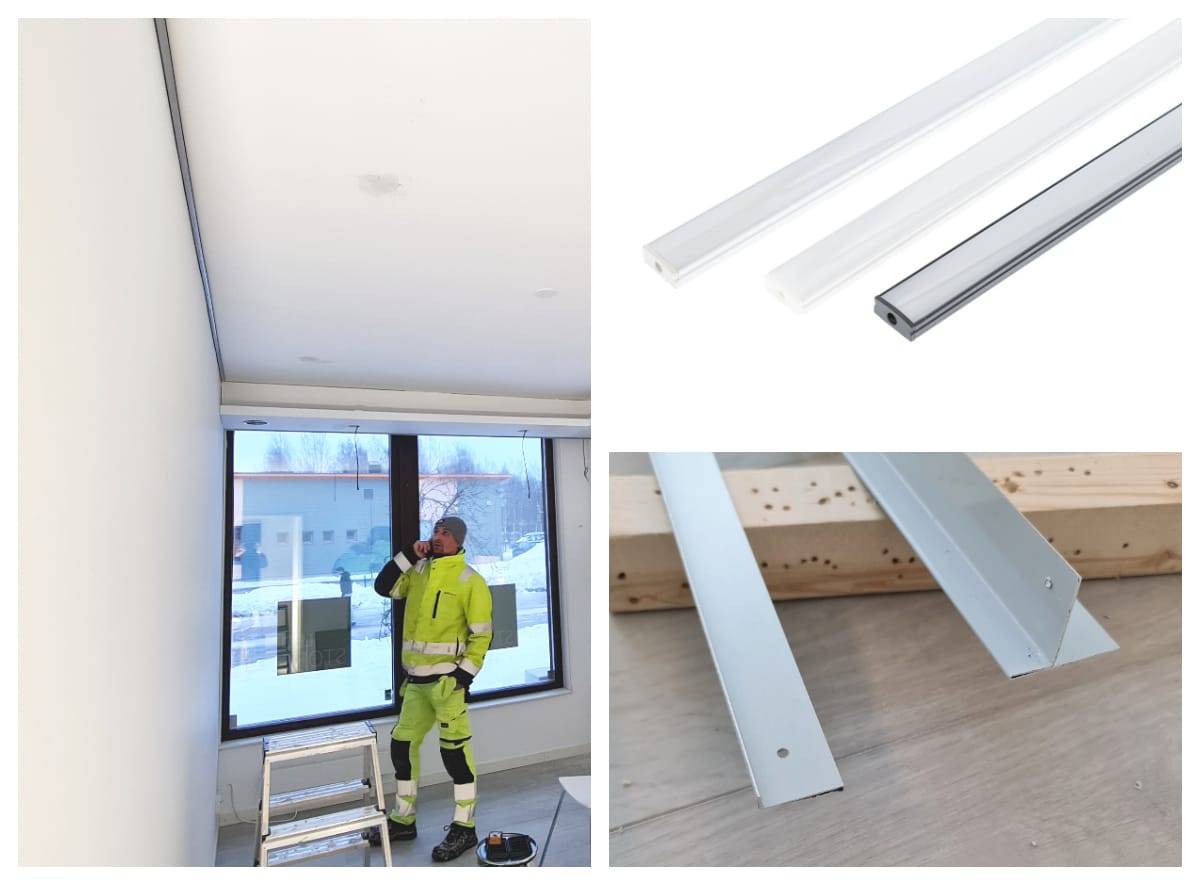

A la izquierda, un perfil de aluminio fijado a la pared antes de la pulverización. En la parte superior derecha, perfiles de aluminio para la tira de LED y en la parte inferior, las tiras de delimitación para la delimitación del downspray. El grosor del revestimiento acústico es de 7 mm.
Para la pulverización, primero se protegieron todas las superficies excepto la pared izquierda. Tras pulverizar y secar durante un par de días, se protegieron las paredes para tratar el techo y el marco abatible. La propia masa acústica es de base biológica y no tóxica. También es carbono negativo en sus emisiones del ciclo de vida, lo que encaja muy bien con el pensamiento de LedStore sobre la eficiencia energética. El color elegido para la pared es el marrón claro, que da a la habitación una sensación acogedora, pero al ser una gran superficie no reduce la sensación de espacio en la habitación. Para el techo se eligió el blanco.

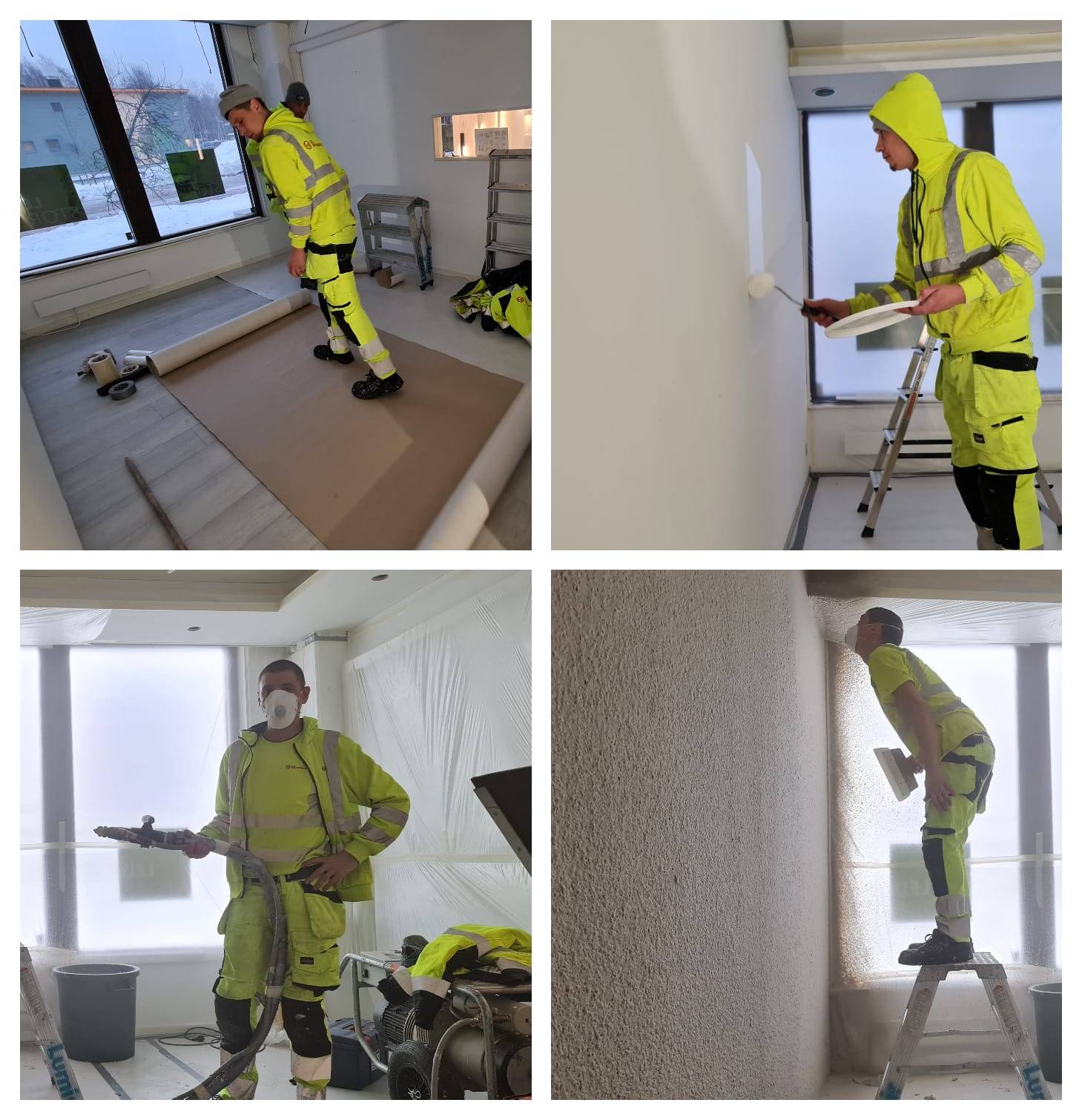

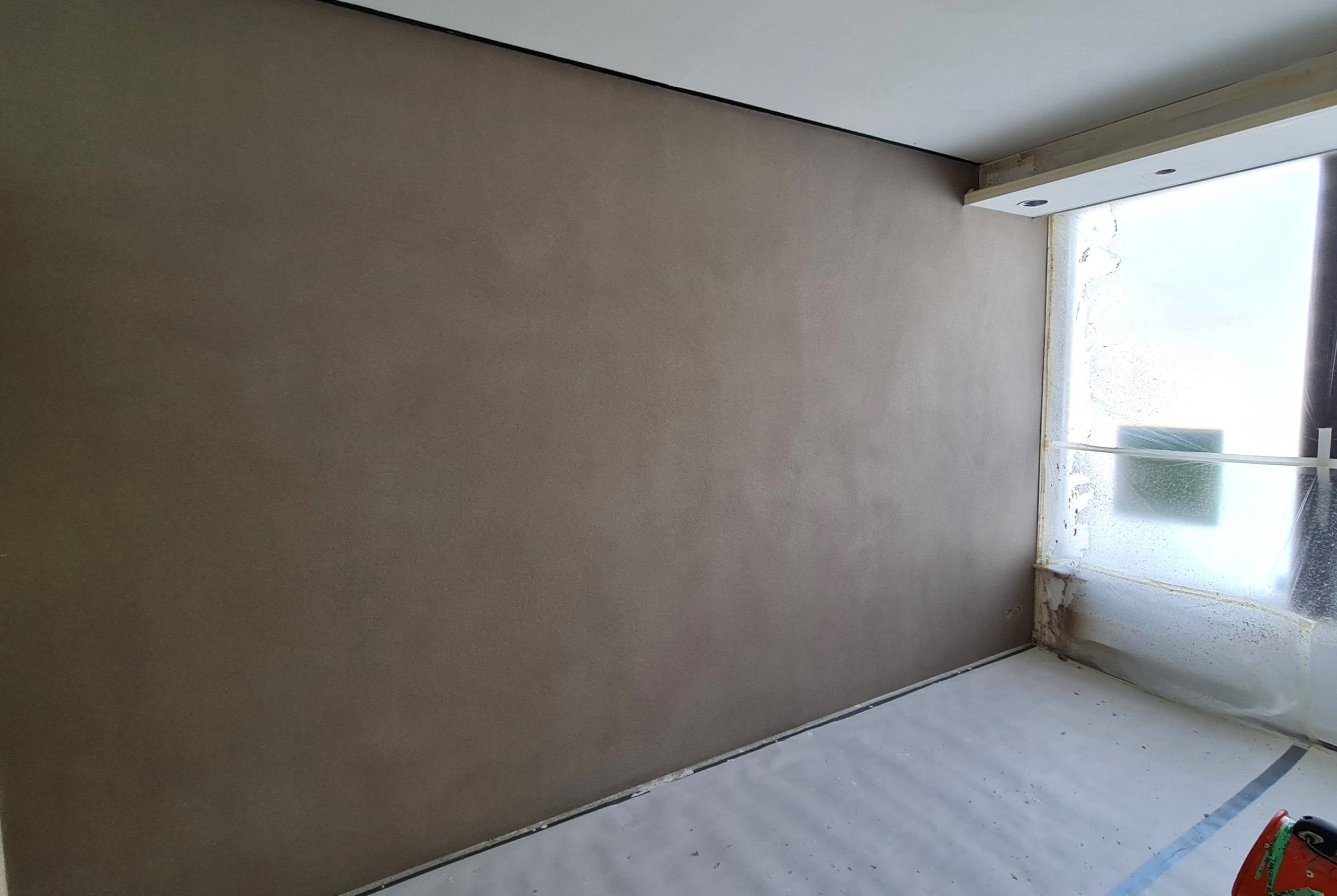

Pasos de trabajo: protección, aplicación de imprimación, pulverización acústica, decapadoSeca la pared enlucida. Tras el secado, se rocía el techo de blanco.
Instalación de luminarias en superficies preacústicas
Los trabajos preparatorios para los focos se hicieron antes de la pulverización acústica, es decir, se instaló el perfil de aluminio en la línea del techo, y se hicieron los agujeros y el cableado para los focos en la caja desplegable. Tras la pulverización y el secado, se observó que seguía siendo necesaria una abertura para la trampilla de servicio. La masa acústica y la placa de yeso son lo suficientemente porosas como para que la abertura se hiciera después fácilmente.
Grupo 2: La tira de LED, fabricada con el tamaño adecuado, se montó en la pared y se fijó la cubierta acrílica difusora y antideslumbrante.
grupo 2: La regleta de luces hacia el techo se montó en el borde frontal de la estantería y las fuentes de alimentación se colocaron detrás.
Grupo 1: La tira de LED con sus raíles, diseñada como luz de cortina delante de la ventana, se montó en la obra con soportes, y el cableado se llevó hasta la fuente de alimentación situada detrás de la escotilla de servicio.
grupo: Los extremos de los cables puntuales estaban esperando con sus conectores rápidos, así que instalarlos en el agujero prefabricado fue sencillo.

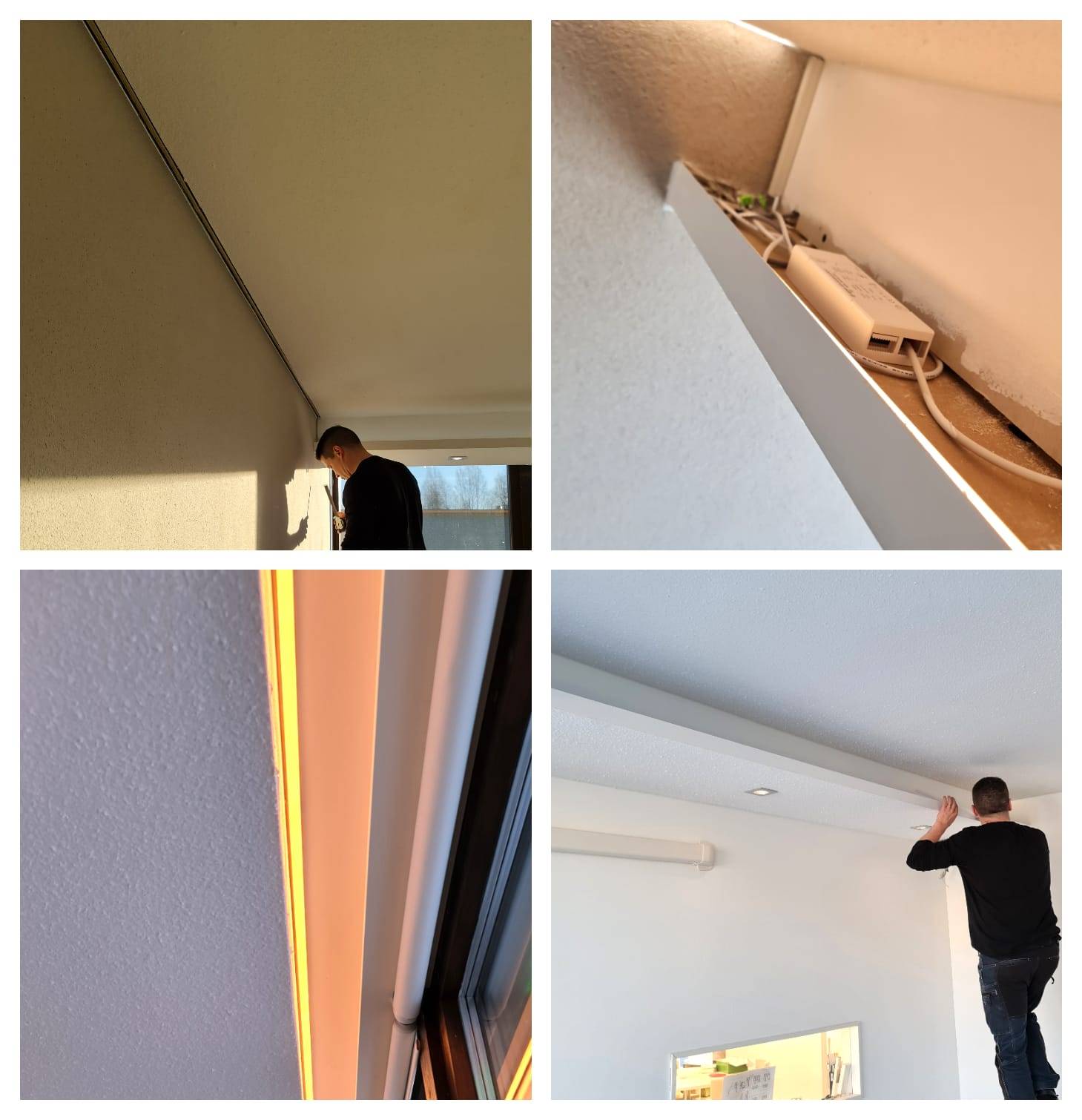

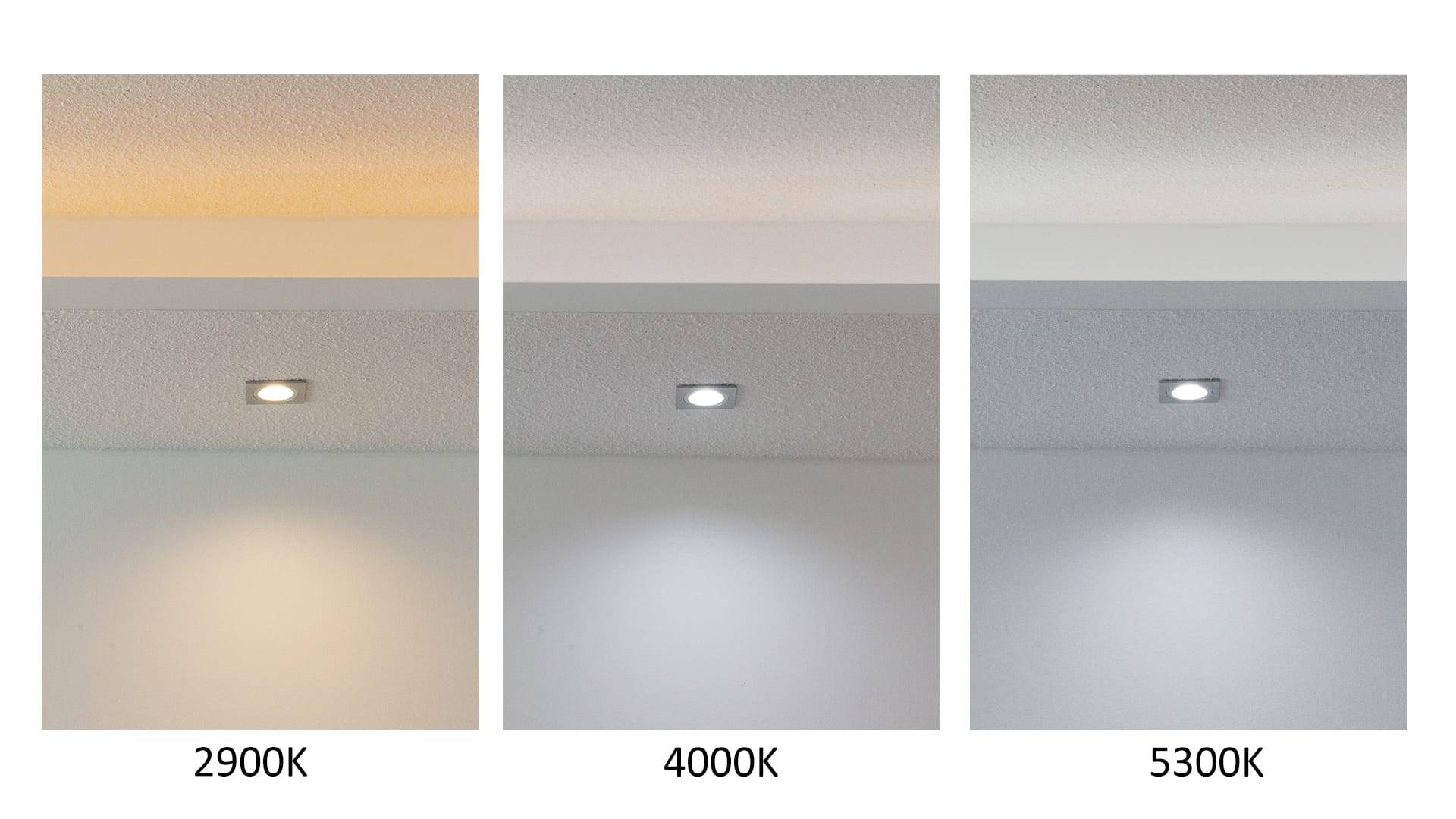

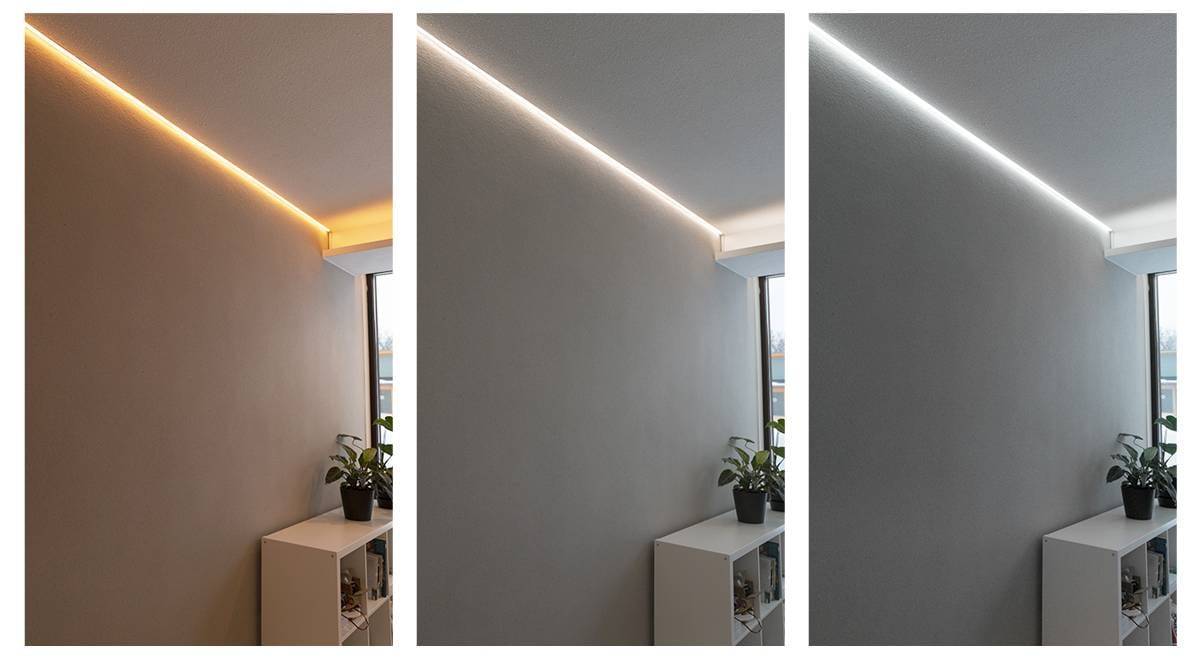

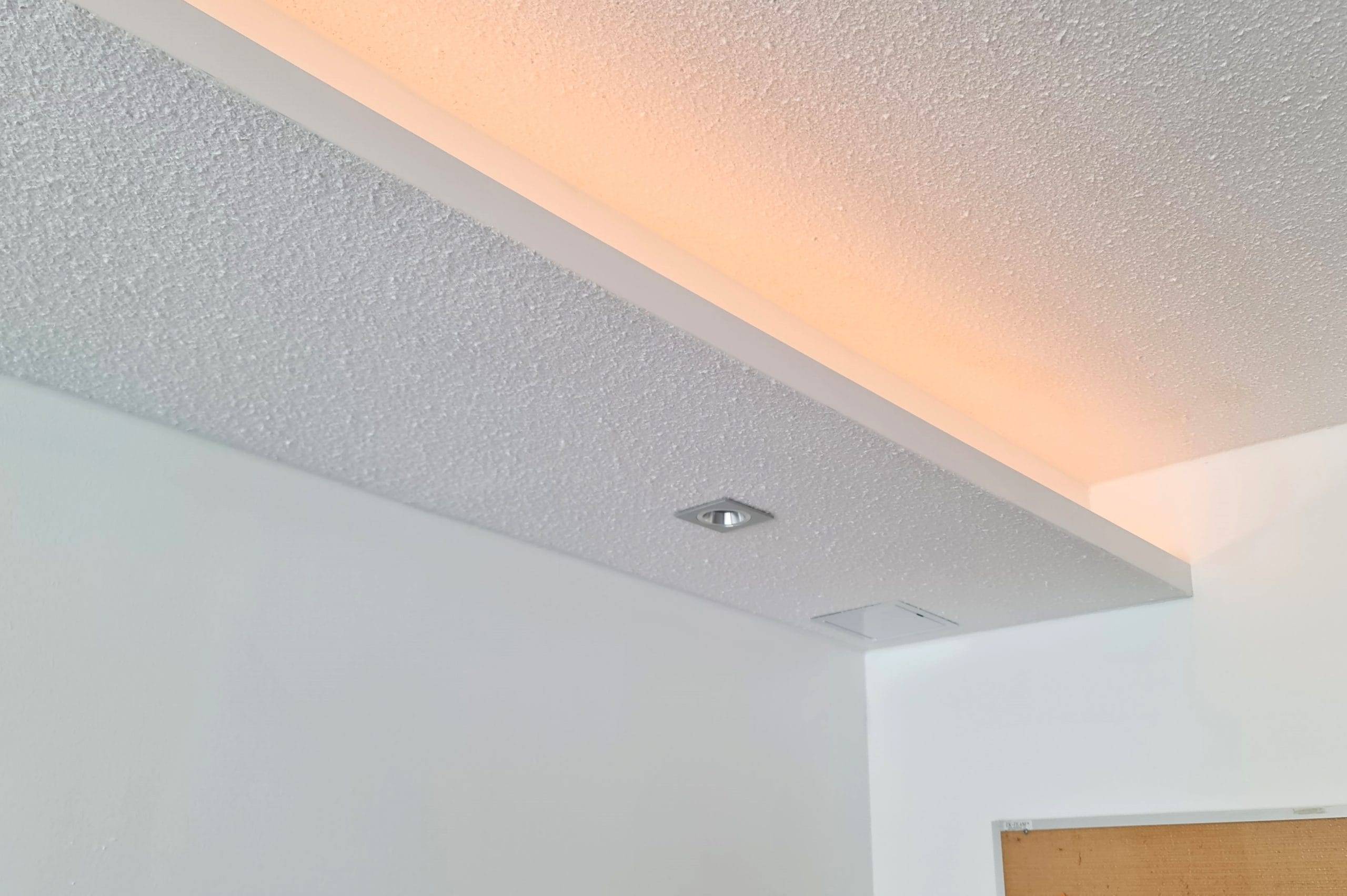

Desde arriba a la izquierda: la tira de LED enrasada en la línea del techo es discreta cuando las luces están apagadas. En el estante superior derecho, la tira de LED y la fuente de alimentación. Delante de la ventana inferior izquierda, una tira de LED en el tono más cálido, que actúa como luz de cortina. La fuente de alimentación de los focos LED bajos izquierdos y de las tiras LED está en un pequeño orificio de servicio de 20x20.Encima de la estantería, una tira de LED ya preparada en un color de luz cálido. La superficie acústica del techo y del desplegable se dejó con un acabado más rugoso, que da a la estructura un aspecto adecuado.Los focos LED controlados por temperatura de color y la tira LED pueden ajustarse juntos o por separado, ya que son grupos propios. Por ejemplo, tonos cálidos, neutros y fríos. Ajustando con flexibilidad tanto la temperatura de color como la luminosidad, se puede conseguir el ambiente y el nivel de luminosidad deseados.
Precio de la renovación
El precio por metro cuadrado de revestimiento acústico Lumir Comfort fabricado por L2-Building para un objeto de este tipo es de unos 160 €/m² (IVA incluido) El precio incluye la entrega de las cubiertas (el cliente se protege a sí mismo), los precios de los materiales, el pretratamiento, la pulverización, el secado y el acabado. El tejado cubría una superficie de 16 m² y estaba revestido de blanco. La superficie de la pared era de 10 m² y se recubrió de marrón claro. En el precio también influye la forma del espacio a revestir; las esquinas y salientes, el color elegido y la cantidad de pigmento de color: el blanco es el más barato, el negro el más caro. Por tanto, el precio de 26 m² de pulverización acústica es de unos 4.160 euros (IVA incluido).
Las luminarias se instalaron con y perfil bajo, que ocupó 12,4 metros. Las fuentes de alimentación Zigbee eran 2x30W y 2x75W en cuatro grupos diferentes. Cinco piezas de focos Kantti 023 CCT con un mazo de cables hasta el transformador, así como un mando a distancia de la luminaria y LedTime de LedStore funcionan para la instalación de las tiras de LED, no se calculó ningún precio para la instalación de las luminarias in situ, por un total de 1 647 EUR (IVA incluido).
El espacio renovado puede visitarse en la tienda Todo en Uno de Led Store, Mesikukantie 16, 01300 Vantaa, Finlandia. Horario de apertura y un vídeo de presentación del espacio en el sitio web de la tienda: https://ledstore.fi/sivu/yleistietoa/ledstore-yhteystiedot
