El rebaje puede hacerse en el centro de la habitación, en los bordes o sólo en una parte de la habitación. La iluminación empotrada o indirecta suele requerir algún tipo de bajante, y para ello necesitarás los planos estructurales de un carpintero. Recomendamos construir el soporte inferior sólo después de haber elegido las luminarias, para que el soporte inferior tenga la profundidad suficiente para el diseño elegido. En este artículo encontrarás planos de construcción de distintas soluciones.
Espacio necesario para las luminarias en el descenso
La iluminación con focos LED suele requerir una profundidad de empotramiento de unos 50 mm a 100 mm, mientras que las luminarias montadas en panel suelen admitir una profundidad de empotramiento de unos 22 mm a 35 mm. Crear una iluminación indirecta con tir as de LED requiere un retranqueo de aproximadamente 50 mm a 300 mm para permitir que la tira de luz LED se abra adecuadamente antes de alcanzar la superficie del techo.
Por tanto, los focos y paneles LED siempre requieren un espacio empotrado en el interior del tejado. Las temperaturas típicas de funcionamiento de las luces LED oscilan entre 50 y 80 grados Celsius, por lo que pueden instalarse directamente contra madera o yeso. Si hay plástico de barrera de vapor, recomendamos encintarlo con cinta de aluminio entre la luminaria y el transformador. Esto se debe a que temperaturas tan bajas como 50 grados Celsius empezarán a fragilizar el plástico y con el tiempo se producirán fugas de aire.
Los transformadores para luminarias requieren espacio de instalación, pero no tienen por qué colocarse en el techo de la misma habitación. Los transformadores pueden colocarse, por ejemplo, en los muebles de la habitación o en el lateral de una habitación contigua. Debe ser posible acceder fácilmente a los transformadores sin desmontar la estructura.
Espacio de empotramiento necesario para los paneles LED
Los paneles LED tienen un diseño muy fino, por lo que caben en espacios muy poco profundos. El marco del propio panel sólo tiene 11 mm de grosor, por lo que no es necesario retirar ningún refuerzo del panel cuando se utiliza un enlucido normal de 13 mm. Basta con doblar el panel para que los muelles pasen entre los refuerzos y sobre la placa.

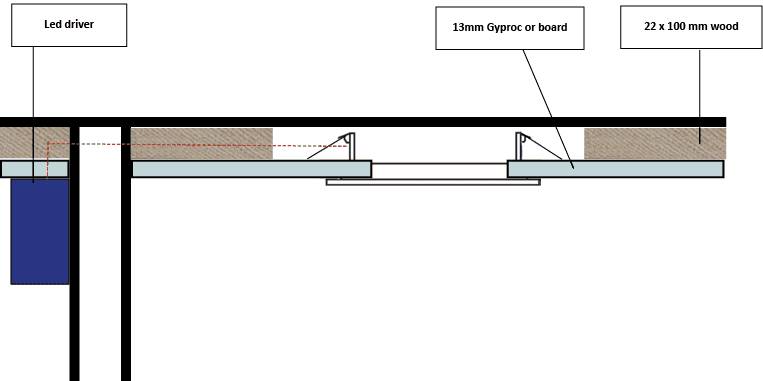

El espacio más bajo en el que se pueden empotrar los paneles LED es de 22 mm de refuerzo + 13 mm de cartón-yeso. En esta situación, el transformador o transformadores de las luminarias deben colocarse en la habitación bajo el techo o en una habitación adyacente.

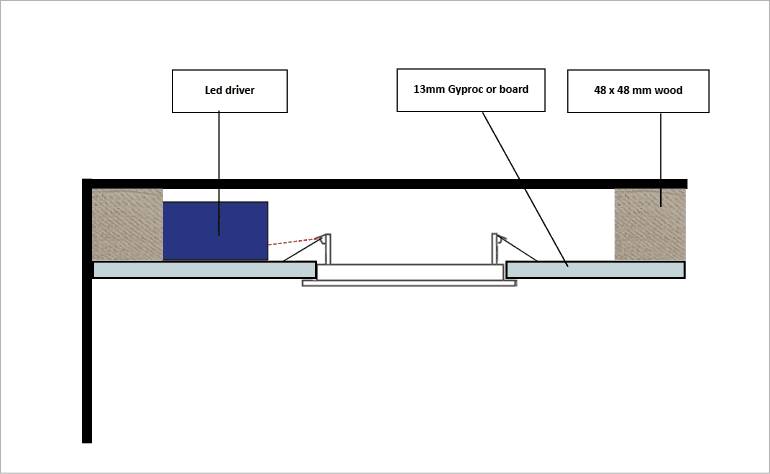

Algunos paneles de menor potencia (por ejemplo, el plafond120 6W ) sólo tienen un transformador de 19 mm de grosor, por lo que también puede colocarse en la misma columna. Sin embargo, se recomienda un montaje de 48 x 48 mm, que permite montar todos los transformadores en la misma estructura del tejado (véase la figura siguiente).
Espacio de empotramiento necesario para los focos LED
Los focos LED suelen requerir una colimación de 48 x 48 mm. El 90% de los spots de la gama LedStore pueden encajar en estructuras con una altura total de 62 mm. El propio transformador de las luminarias también puede encajar en el mismo orificio de montaje de la luminaria (ver imagen inferior). El SLIM Spot, por ejemplo, sólo tiene 32 mm de altura total, ¡así que también puede encajar en una columna de 22 mm!

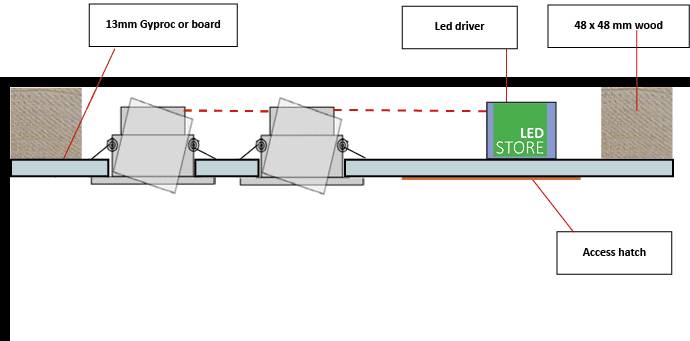

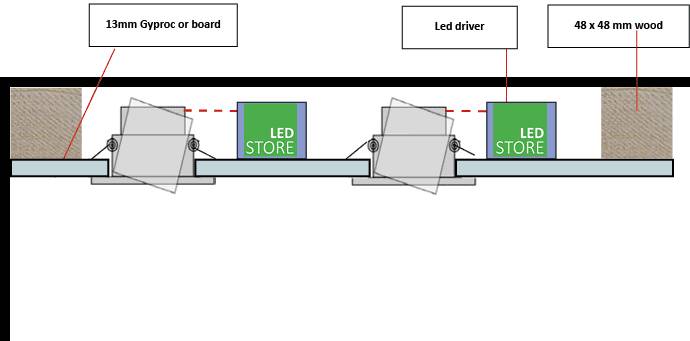

Los focos LED también pueden instalarse con un transformador de grupo. En este caso, el transformador es mucho más grande y no cabe por la abertura de la luminaria, sino que requiere una trampilla de servicio (foto de abajo). El transformador de grupo sólo tiene un cable que va de una luminaria a otra. Normalmente las instalaciones Zigbee/RF/Dali se hacen con un transformador de grupo.
Espacio necesario para la iluminación indirecta en el descenso
La iluminación indirecta siempre requiere algún tipo de estructura de downlight, donde se ocultan las tiras de LED y los perfiles con transformadores. A continuación se indican las estructuras de downlight más utilizadas en distintos espacios.
La estructura de downlight más común para luz indirecta

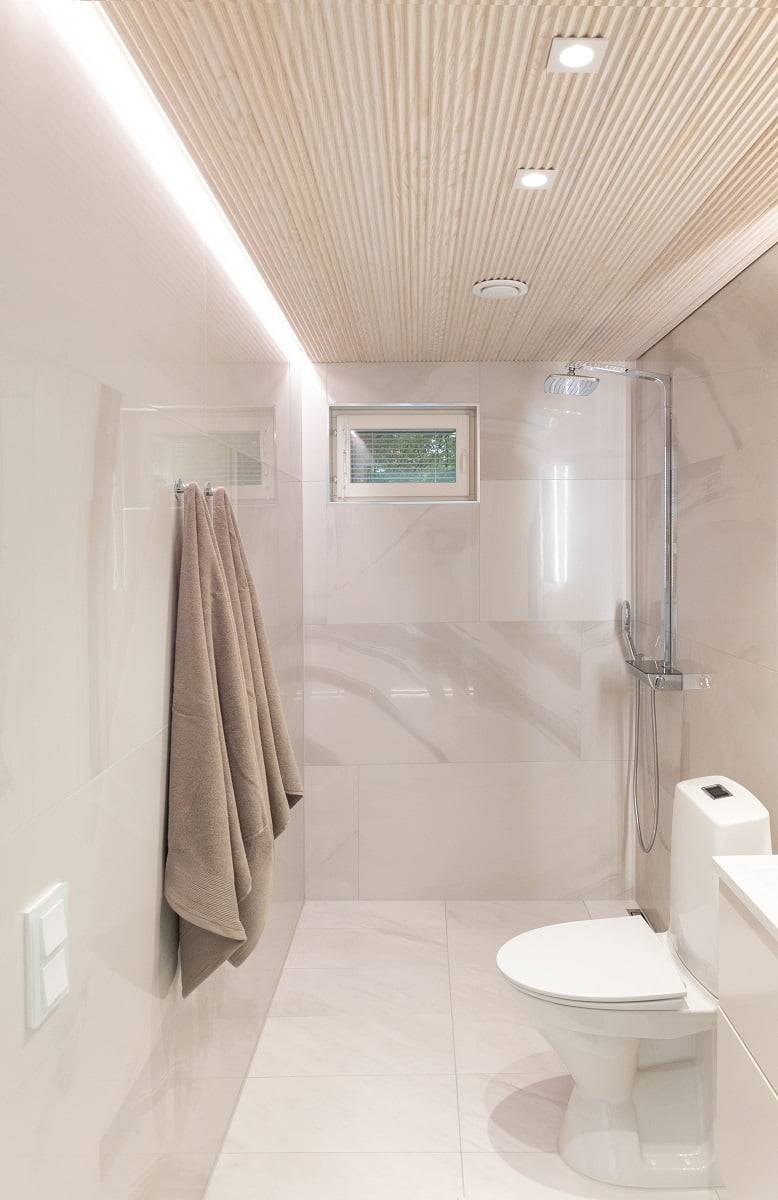

La estructura más típica se crea inadvertidamente dejando el montante más exterior fuera de la pared. En Finlandia, los constructores de viviendas suelen utilizar montantes de 48 x 48 mm, por lo que separarlos de la pared en la misma medida crea un hueco natural. La base suele ser del mismo material que el tablero/panel del tejado. El transformador se introduce en la trampilla de servicio dentro de la carcasa. El perfil Led se fija al techo con sus propios soportes.

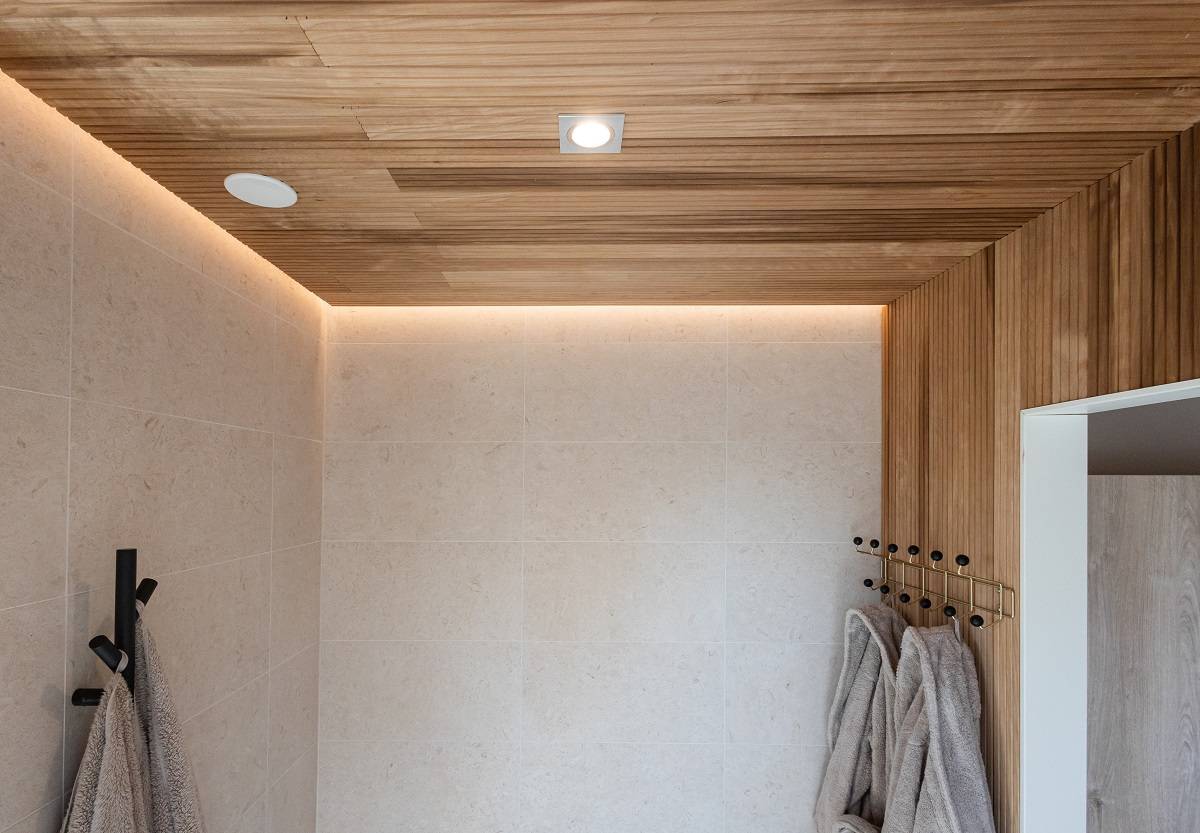

La luz entra en la habitación directamente a través de la pared y el material de la pared afecta a la reflectividad y a lo bien que se difunde la luz en la habitación. Una pared pintada de blanco hará entrar el 70% de la luz en la habitación (imagen inferior).

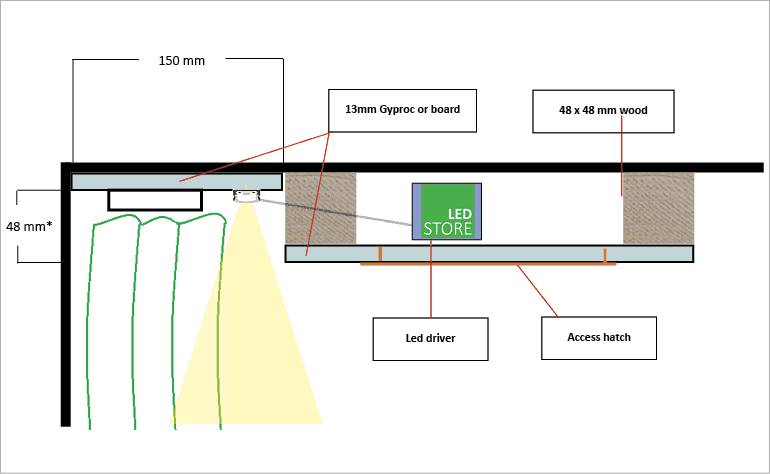

Estructura de downlight más común para luz indirecta y cortina

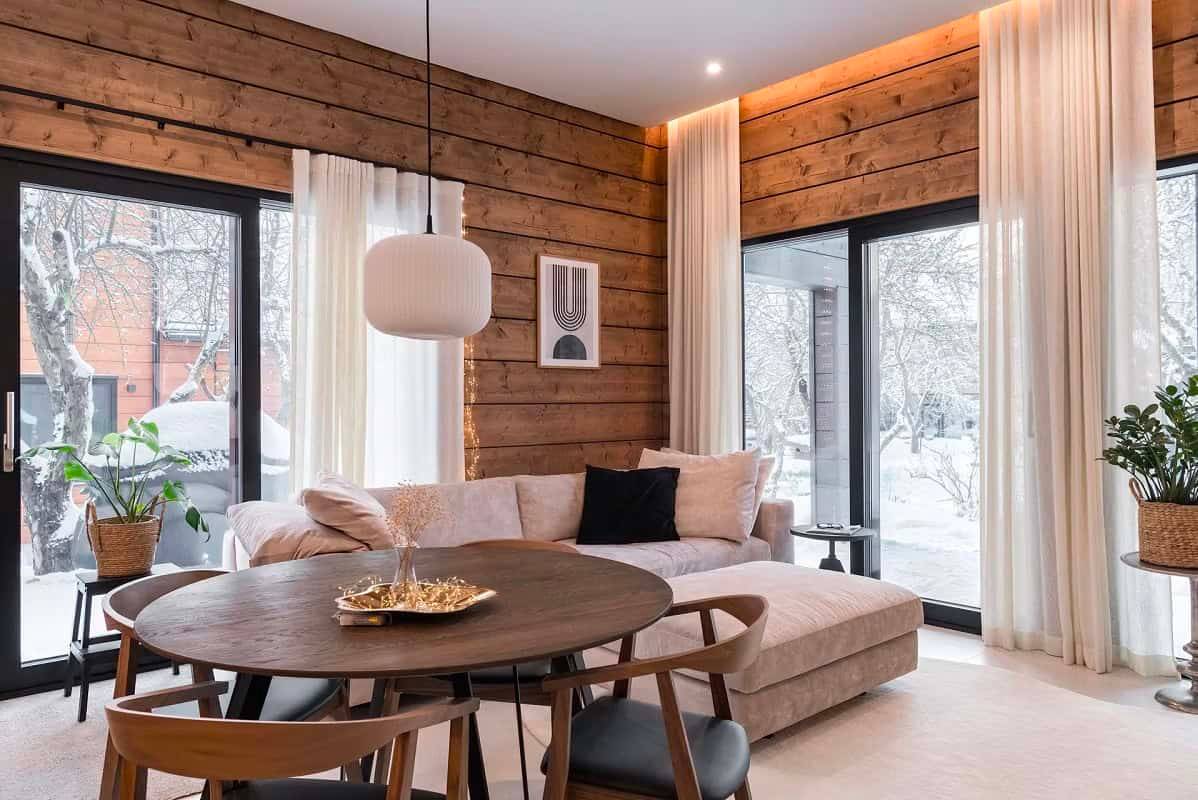

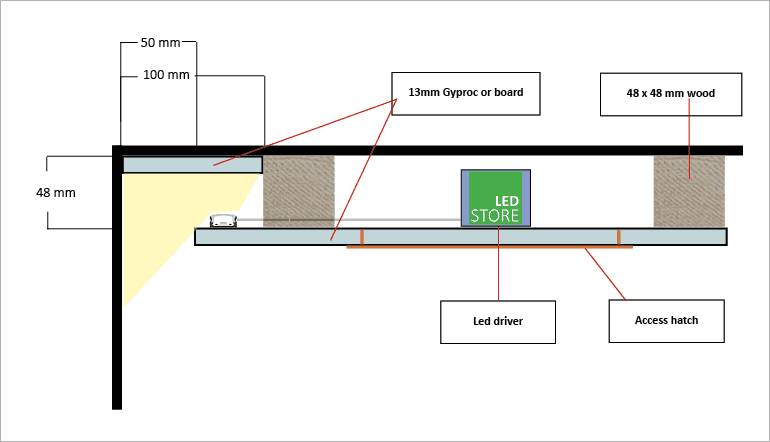

El único cambio respecto a la estructura anterior es que también se deja espacio para las cortinas. Una cortina de una sola capa suele requerir unos 100 mm de espacio. Se deja en el lado de la habitación para que entre luz incluso cuando las cortinas están cerradas (foto de abajo).
Según el modelo y la altura de los rieles de la cortina, los 48 mm* sugeridos son el mínimo absoluto. Recomendamos utilizar preferentemente 100 mm o incluso más, para que la parte inferior de la incrustación no asome por la abertura de 150 mm de ancho.
A veces, en contadas ocasiones, querrás dejar la luz fuera de la cortina para iluminar el cristal y crear un contraluz que dificulte la visión del interior desde el exterior.
La estructura de downlight más común para luz indirecta
Otra opción es hacer la estantería con la misma estructura, dejando el marco de madera aún más alejado de la pared. La diferencia con esta solución es que la luz queda totalmente oculta. En una estructura de este tipo, hay que tener en cuenta que la luz sale exclusivamente por reflejos y que los materiales influyen mucho en la salida de luz. Las superficies blancas hacen salir al espacio aproximadamente el 50% de la luz (imagen inferior).
El transformador suele estar en la trampilla de servicio. El perfil LED también puede ser un modelo en ángulo (45 grados) o uno recto que se monta a 90 grados sobre su lado. Éstos pueden utilizarse para mejorar ligeramente la salida de luz, sin dejar de mantenerla oculta.

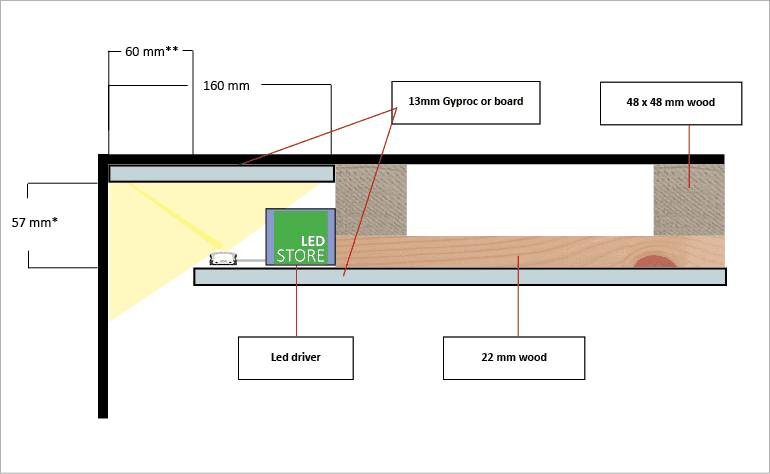

Luz indirecta con LED y transformador en estante

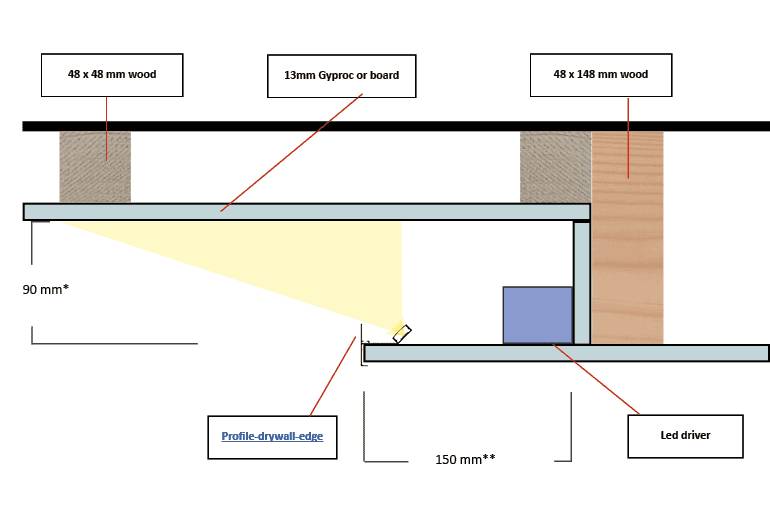

Una buena opción es colocar el transformador en el mismo estante que el perfil LED. Los paneles y las placas de yeso pueden soportar fácilmente un cruce más largo. Como los transformadores también tienen que poder plegarse fuera del hueco, recomendamos que éste tenga al menos 60 mm de ancho** y 57 mm de alto*, lo que puede conseguirse laminando transversalmente con tablero de 22 mm o utilizando, por ejemplo, madera laminada de 70x35 mm.
Aquí, las reglas para abrir la luz y seleccionar los perfiles son las mismas que en el anterior.

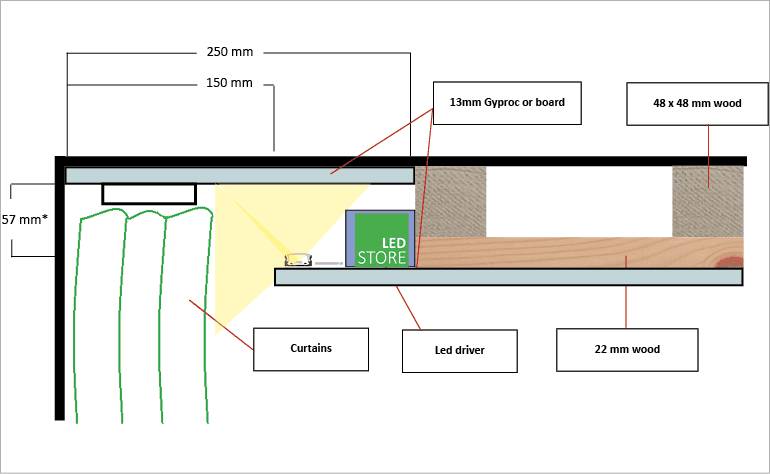

Luz indirecta con LED y transformador en estante, más espacio para cortina
Una vez más, queda espacio para las cortinas. Una cortina de una sola capa suele requerir unos 100 mm de espacio. La luz se deja en el lateral de la habitación para que pueda entrar aunque las cortinas estén cerradas.
Cabe señalar que, según el modelo y la altura de las cortinas, el tamaño sugerido de 57 mm es pequeño y preferiríamos recomendar 100 mm o incluso más. Esto se debe a que la abertura ya tiene 150 mm de ancho y la parte inferior del hueco se verá más cerca de la pared.
Luz indirecta en el centro de la habitación

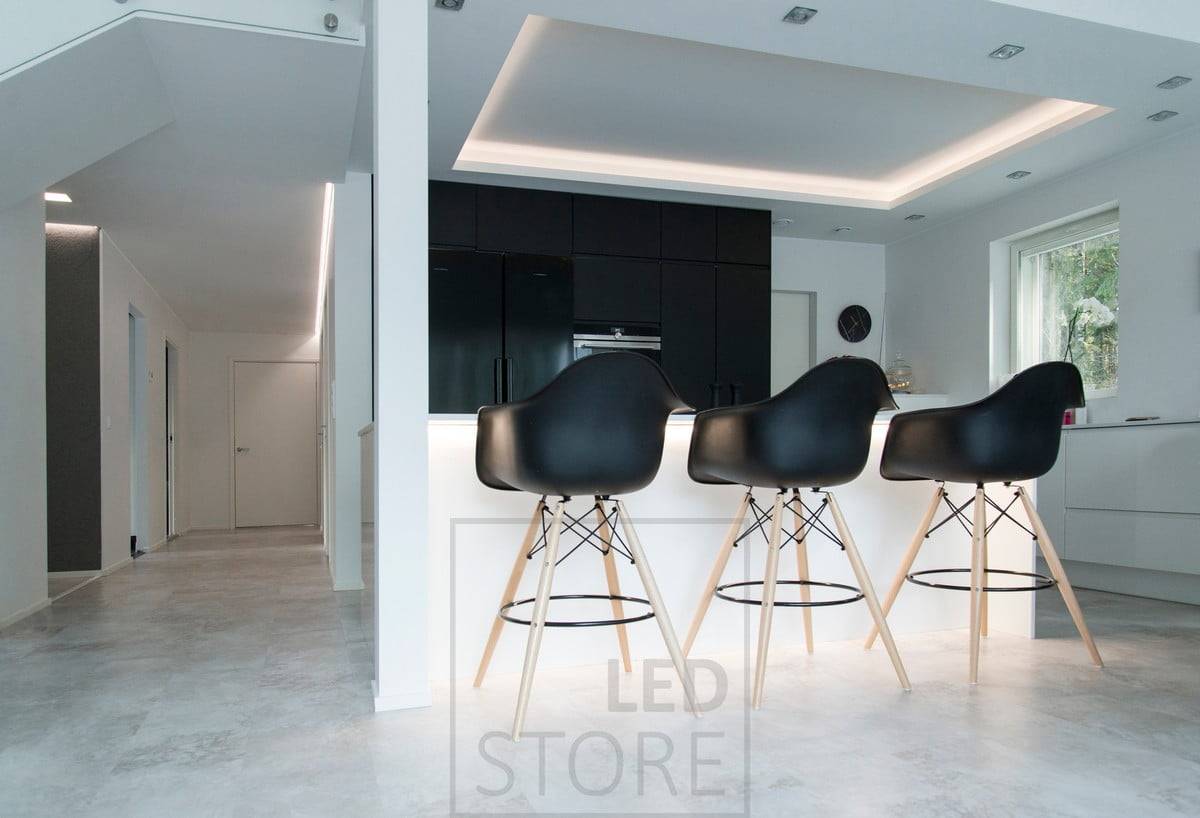

Un diseño popular con luz en una o incluso en todas las paredes, que circula por la habitación. Esta solución ilumina el techo en la zona central de la habitación y a menudo hace que la habitación parezca más alta de lo que es.
Esta solución también puede utilizarse cuando se necesita un retranqueo para, por ejemplo, la tecnología IV u otras, pero quieres maximizar la altura de la sala.

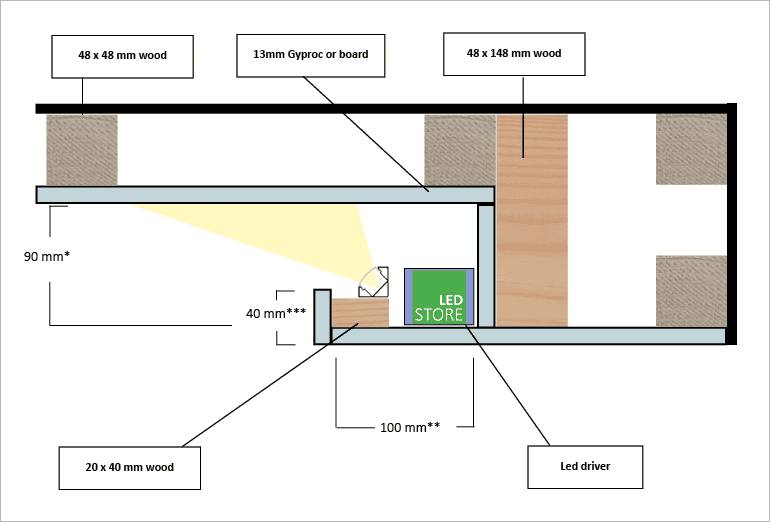

La estructura de la zona central viene determinada por si es un entresuelo o una estructura bajo las cerchas del tejado. El ejemplo muestra una estructura bajo un tejado de hormigón o bajo las cerchas (ver figura inferior).
La altura de la sala y la tecnología influyen en el diseño del borde descendente. Esta "doble bajada" es especialmente útil si se desean luminarias empotradas, como focos, en la parte central del tejado.
La "frente" mínima para una caída es de 90 mm*, pero recomendamos una caída de 200 - 300 mm para que quede más aireada y entre más luz. Al mismo tiempo, permite que el borde de ataque sea ligeramente superior a 40 mm***, y el transformador quedará sin duda oculto a la vista. El transformador también puede colocarse en una trampilla de servicio dentro de la bajada o la estantería puede ser más larga, permitiendo que el transformador quede más alejado del borde de la estantería.
También hay una forma rápida de crear el borde frontal de la estantería: puedes utilizar el perfil EDGE - LED de LedStore . Basta con presionar el perfil sobre el extremo de una placa de yeso de 13 mm para que termine el borde de la placa y dirija la luz correctamente. El borde frontal del perfil de aluminio tiene una altura de 30 mm. Ten en cuenta que la balda debe medir más de 100 mm en este punto para ocultar mejor el transformador.
Por fin
Hay muchas otras estructuras de calculadora indirecta y en este artículo te proporcionaremos más imágenes estructurales de ellas. Sigue esta página para estar al día.
Puedes encontrar muchas fotos de puestas en práctica en nuestra galería
