Los dispositivos inalámbricos de control de la iluminación Zigbee permiten temporizadores y diferentes situaciones de iluminación para casi todas las luces de tu casa. Este artículo recorrerá el proceso de configuración de un emparejamiento Zigbee mediante un concentrador/puente, y proporcionará consejos para las áreas problemáticas típicas basados en la experiencia. En cuanto a las interfaces, las experiencias más positivas que hemos tenido hasta ahora son con Samsung Smart Things y Philips Hue (otoño de 2021). Para la iluminación, se puede utilizar tanto el control móvil desde teléfono(s) móvil(es) y tableta, como el control inalámbrico mediante pulsadores. En la primera parte dimos consejos para crear un control inalámbrico de la iluminación cuando no se utiliza el concentrador. Siempre se pueden instalar interruptores de control cableados tradicionales en el concentrador para encender y apagar las luces.
Componentes de iluminación inteligente Zigbee para programar la iluminación
Por supuesto, la base de la iluminación son las propias luminarias. Puesto que LedStore es un profesional de la iluminación, nuestros productos van naturalmente por delante de la calidad de la luz y la calidad de la lámpara. Con la llegada de Zigbee y el mundo IoT, han surgido nuevas posibilidades para la iluminación inteligente, y nuestras luminarias también han saltado a la era inteligente, sin comprometer la calidad. Los mismos diseños fiables pueden adaptarse a los requisitos de control de los hogares inteligentes con receptores y transformadores Zigbee, así como controladores.
Nuestros downlights, o focos, y las tiras de iluminación LED son las soluciones más utilizadas para el control inteligente de la iluminación. El tercer gran grupo de productos son los paneles LED cuadrados y circulares. Se ha añadido un nuevo grupo de productos: las bombillas led con capacidad Zigbee. Como controlador, recomendamos utilizar el software Philips Hue para las bombillas.
Dispositivos, fuentes de alimentación y controladores Zigbee
Para todas estas luminarias, ofrecemos fuentes de alimentación compatibles con Zigbee , es decir, transformadores que incluyen un receptor Zigbee. También se puede elegir un receptor solo para una luminaria o un grupo de luminarias. Los receptores Zigbee aportan inteligencia a la iluminación, es decir, la posibilidad de temporización y programación a través de la interfaz de usuario. El receptor es el factor que determina qué luminarias de qué grupo son obedecidas. Cuando se añade el receptor adecuado a un grupo de luces, se puede conectar al sistema deseado, como Philips Hue o Samsung Smart Things.
Además del receptor, a menudo tiene mucho sentido instalar controladores montados en la pared, además del controlador móvil. LedStore tiene una gama de reguladores y mandos de pared para el control de la iluminación, incluidos mandos a distancia para ajustar la temperatura del color y la regulación. El control de la iluminación también se puede conseguir con reguladores que combinan el control por cable, es decir, un regulador alimentado por la red eléctrica, y el control inalámbrico, de los que tenemos un modelo en nuestra gama.

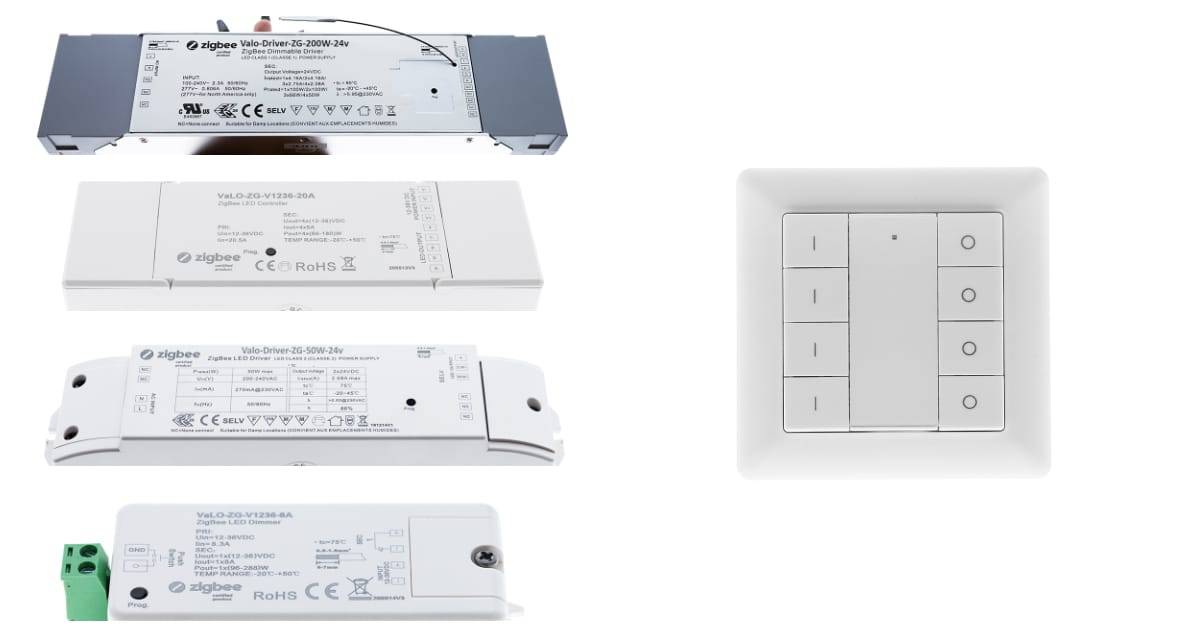

La imagen de la izquierda muestra transformadores Zigbee con receptores y un transceptor. A la derecha, un controlador para regular cuatro grupos. Todos los receptores/transformadores y pulsadores están conectados a la red a través de un concentrador, lo que permite controlar las luminarias tanto desde la interfaz de usuario mediante pulsadores móviles como inalámbricos.
Es esencial que los controladores y receptores sean compatibles, es decir, que utilicen el protocolo inalámbrico Zigbee. Para sacar todo el partido al sistema, se necesita un puente y una interfaz que permitan la programación y las agrupaciones de luminarias deseadas. El puente es la parte del sistema que se conecta a la red doméstica de Internet. Puede llamarse no sólo puente, sino también codificador, concentrador u operador, según el fabricante.
El receptor o el transformador que contiene el receptor se selecciona en función de las características de la luminaria / el uso deseado de la luminaria. El driver suele ser un regulador de intensidad/termostato de color/control de color autónomo, montado en la pared y que funciona con pilas. Funcionan con uno, dos o cuatro receptores. También hay mandos a distancia, que facilitan la determinación del color de una tira de LED RGB, por ejemplo, ya que el mando dispone de una rueda de colores visual.

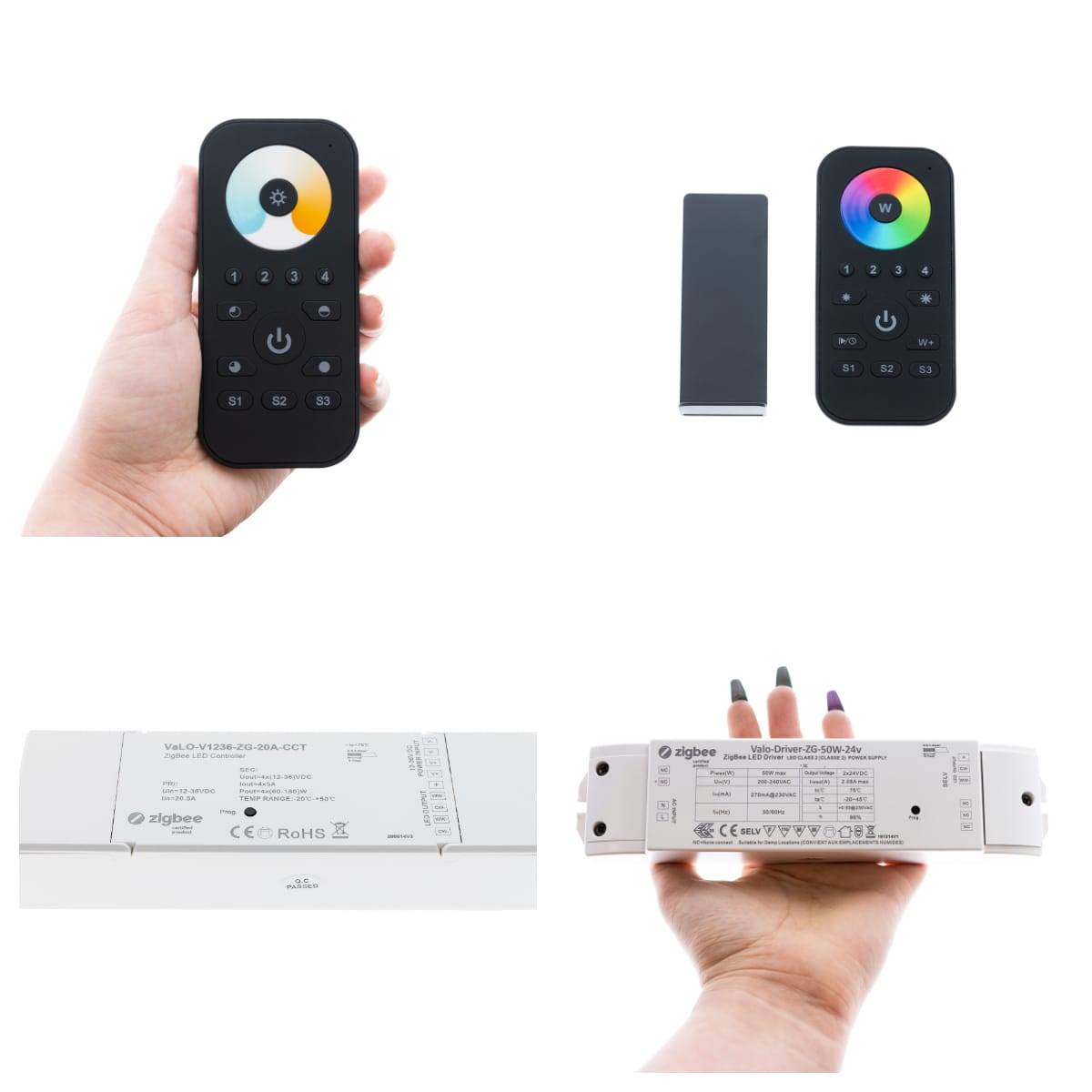

Fila superior con mandos a distancia Zigbee, luz blanca de blanco frío a blanco cálido, y tira de LED RGB que cambia de color. Los mandos a distancia tienen un imán para fijarlos a un soporte que se atornilla a la pared, por ejemplo. Los mandos a distancia y los receptores con las correspondientes funciones de control de la temperatura del color o de cambio de color se emparejan al concentrador para un control y programación versátiles.
Dispositivos Zigbee, compatibilidad con Philips Hue y Samsung Smart Things, entre otros
Los dispositivos Zigbee de LedStore son compatibles con muchos sistemas de iluminación inteligente. Puedes leer más sobre Zigbee en la categoría de productos Zigbee de nuestra tienda online. En este artículo, cubrimos Philips Hue y Samsung Smart Things. Los dispositivos Zigbee de LedStore son dispositivos de terceros para otros fabricantes. Esto se refleja en el hecho de que los botones de control alimentados por batería pueden no aparecer en la interfaz de usuario, pero las funciones de emparejamiento y control funcionan correctamente.

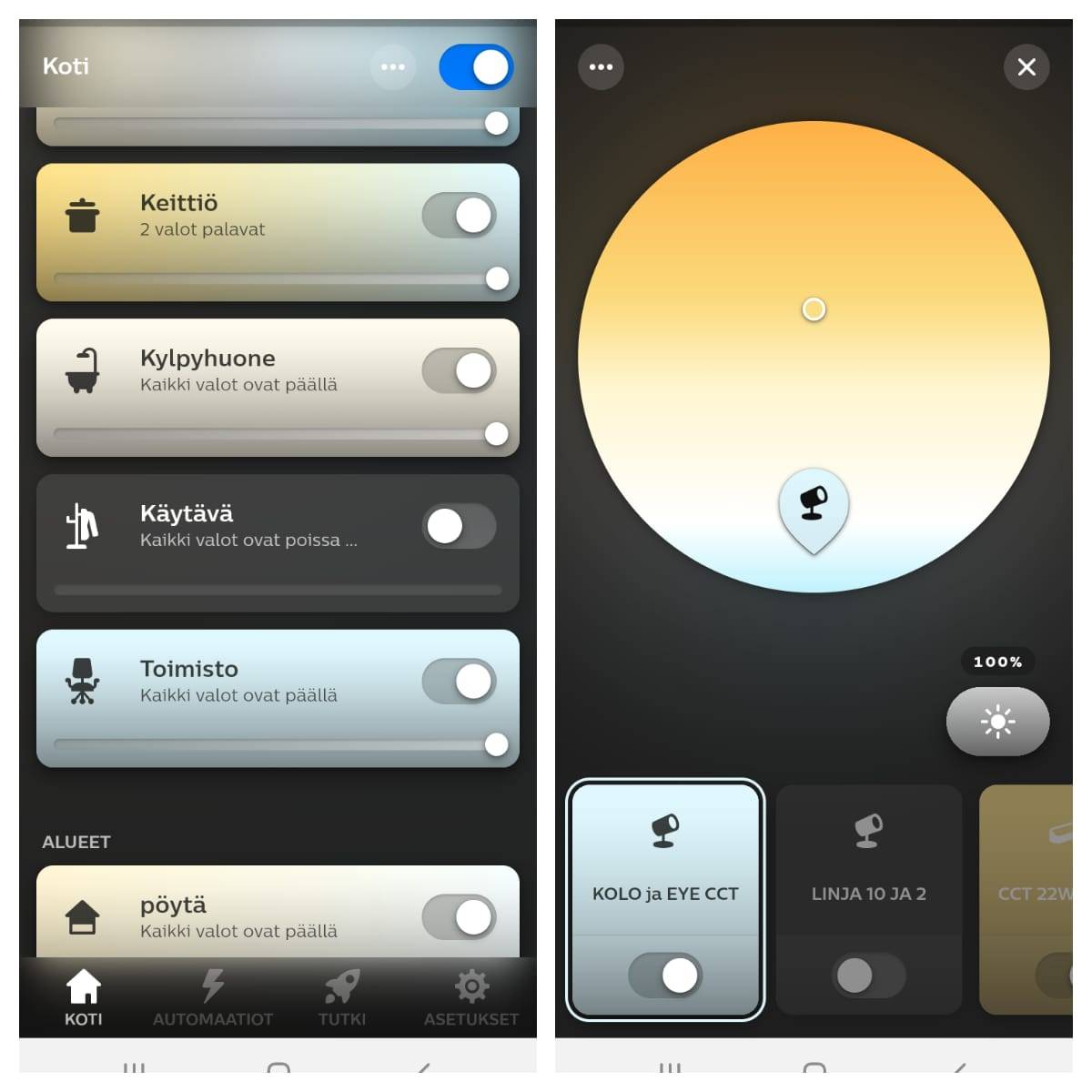

A nosotros también nos gustan las interfaces de Philips y Samsung, porque son claras y fáciles de usar. Estas interfaces permiten manejar desde la misma interfaz no sólo la iluminación, sino también otros dispositivos Zigbee, como el aire acondicionado, los equipos audiovisuales, el purificador de aire, el robot aspirador, el sistema de riego y el sistema de cámaras.

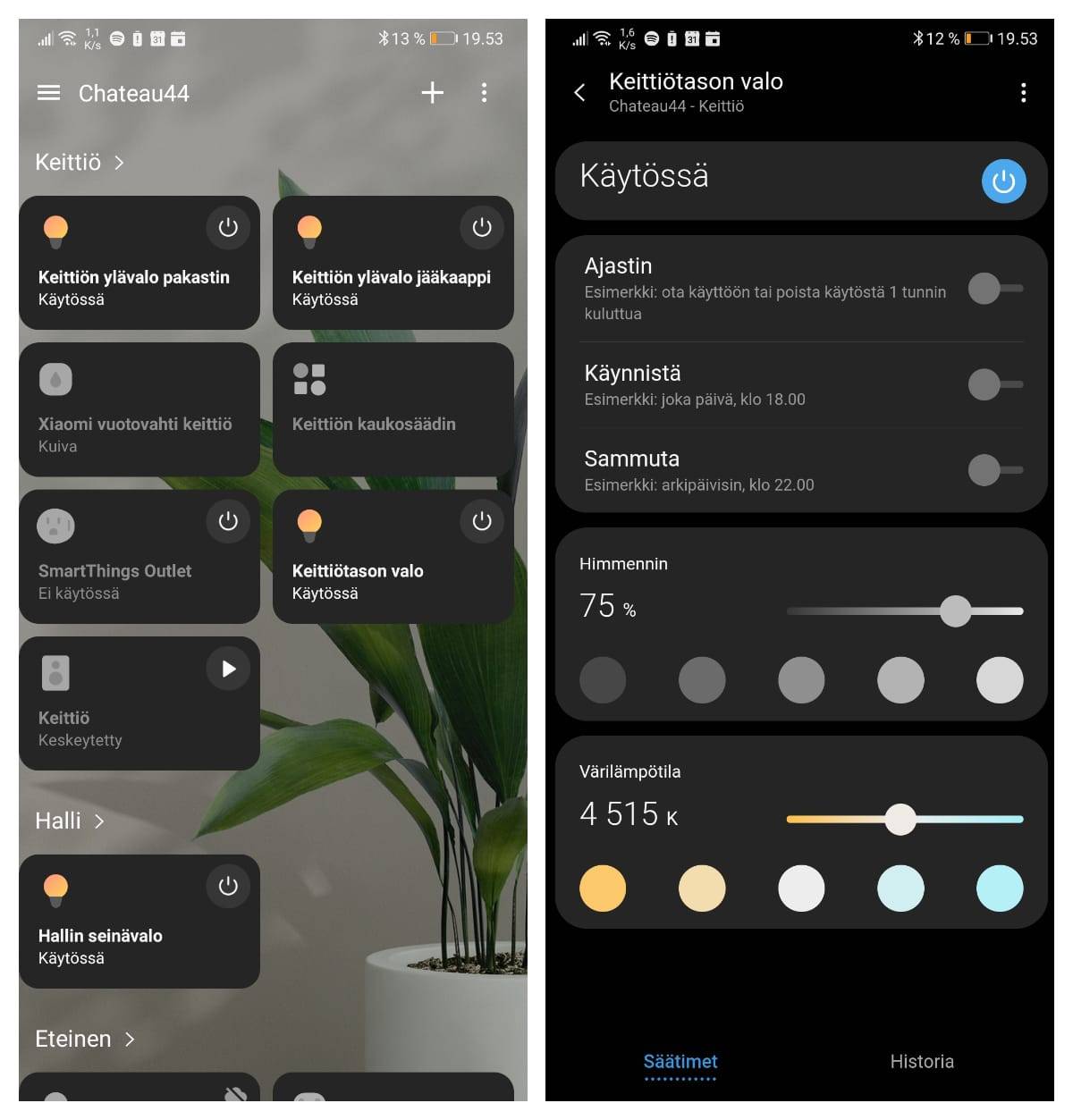

Los transformadores y botones Zigbee también pueden utilizarse en otros sistemas compatibles con Zigbee. Hemos escrito sobre otros sistemas y productos en nuestro artículo del blog Control de iluminación Zigbee, parte 3.Un ejemplo de la interfaz de iluminación de Samsung Smart Things. A la izquierda, los dispositivos Zigbee de la cocina en una vista y a la derecha, las interfaces de control y temporización de la luz de la cocina.Un ejemplo de la vista móvil de Philips Hue. A la izquierda, las distintas habitaciones de la casa y a la derecha, el modo de control de luz de la cocina. La rueda de color ajusta la temperatura de color de la luz blanca de blanco cálido a blanco frío y el borde derecho ajusta el brillo. Por supuesto, también es posible la automatización.El Panel 600 de LedStore en el vestíbulo y la tira LED ajustable en temperatura de color CCT en la cocina están ambos controlados por Zigbee para uso móvil y se controlan mediante un botón de pared y un mando a distancia.
Dispositivos Zigbee, emparejamiento mediante un puente/hub
Si las luces se van a controlar desde uno o varios botones y una aplicación móvil, entonces
1. el botón y el transformador se exportan primero por separado al concentrador/puente, tras lo cual
2. el botón o botones se emparejan con el transformador.
¡NOTA! ¡Es importante que el orden de emparejamiento sea correcto cuando utilices los botones Y la app! Si el botón y el transformador ya están emparejados, ¡esta conexión debe restablecerse primero!
1. Añade el dispositivo/luces siguiendo las instrucciones del puente/hub en la interfaz. Cuando el programa quiera añadir un nuevo dispositivo,
2. Pulsa los dos botones inferiores tres veces rápidamente (S1 y S2 simultáneamente). Si tienes otro botón, busca las instrucciones del botón en "Emparejamiento mediante coordinador o hub"
3. La luz indicadora verde del botón parpadeará mientras se ejecuta el proceso. Cuando la luz indicadora se apague, el emparejamiento se habrá completado.
4. Puede que el botón emparejado no sea visible en la interfaz, pero de todas formas ya está emparejado.
Cómo conectar un transformador Zigbee a tu hub/puente
1. Conecta la alimentación al transformador.
2. Añade el dispositivo/luces siguiendo las instrucciones del puente/hub en la interfaz.
3. Cuando el programa quiera emparejar un nuevo aparato, pulsa el botón Prog. cinco veces rápidamente y comenzará el emparejamiento.
4. El dispositivo encontrado aparecerá en la interfaz.

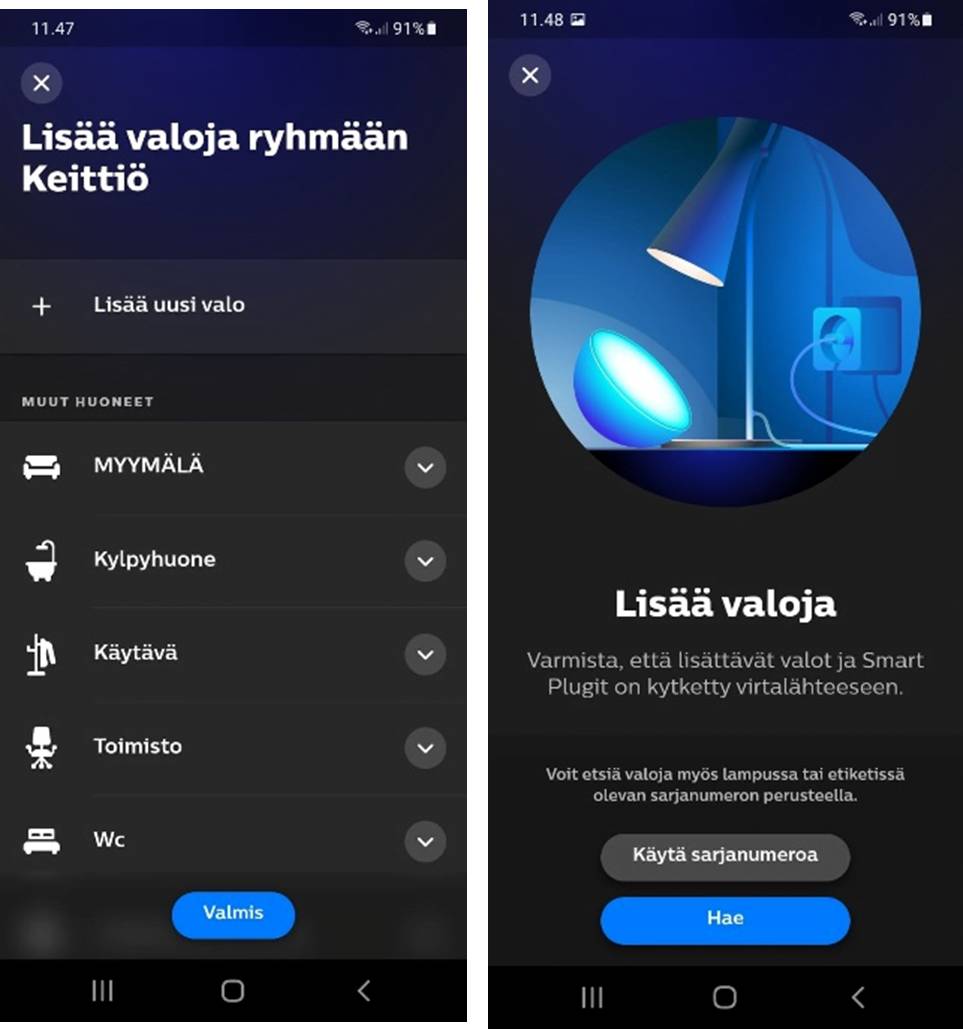

Encontrar y conectar tu dispositivo en Philips Hue es sencillo.Todos los aparatos están conectados al grupo Iluminación. Selecciona Matiz como etiqueta del producto.
Cuando los botones y los transformadores están en la red central, se emparejan entre sí, de modo que el botón o botones que quieres controlar están emparejados con el transformador. Esto se hace más fácilmente con la tecnología Touch Link, es decir

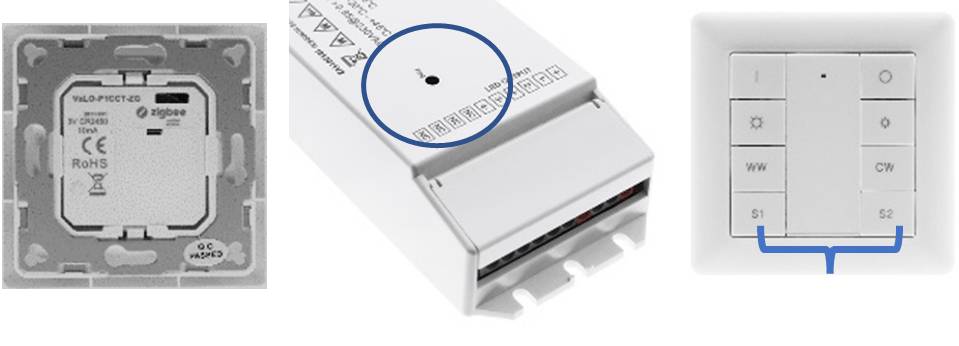

Emparejamiento del botón RF-Zigbee ajustable CCT con el transformador Zigbee, se muestra el transformador CCT de 100 WLos dispositivos Zigbee son compatibles entre sí. La imagen muestra un transformador con un receptor y un controlador inalámbrico alimentado por pilas.
1. Retira la tapa de las pilas del pulsador y aleja el pulsador de 0 a 10 cm del transformador (método Touch Link).
2. Conecta la alimentación al transformador (las luces se encenderán).
3. Pulsa el botón Prog. del transformador cuatro veces rápidamente.
4. Mantén pulsados los dos botones inferiores (S1 y S2) del pulsador durante más de 3 segundos. Desenchúfalo cuando se encienda la luz indicadora verde. Si tienes un botón diferente, consulta "Enlace táctil con un dispositivo de iluminación Zigbee" en las instrucciones para saber cuáles son los botones correctos
5. Por último, las luces parpadearán dos veces para indicar que el emparejamiento se ha realizado correctamente. No retires el botón del transformador hasta que se haya completado el emparejamiento. El emparejamiento tarda aproximadamente 10 segundos en completarse.
Este método Touch Link también se utiliza para emparejar dispositivos cuando no se utiliza el hub/puente. En este caso, se conectan un pulsador y un transformador/receptor. Escribimos sobre este método en nuestra anterior entrada del blog Control de iluminación Zigbee, parte 1.
Antes de conectarlos, es una buena idea restablecer de fábrica los receptores y los controladores. Esta es la mejor forma de garantizar un emparejamiento correcto.
La forma más habitual de reiniciar el receptor es encenderlo, y se encenderán las luces conectadas al receptor. Pulsa el botón prog. (el pequeño botón negro con la palabra prog. al lado) cinco veces y las luces parpadearán tres veces para indicar el reinicio.
En los programadores, el restablecimiento se realiza pulsando tres veces simultáneamente el botón ajustable de CCT del programador, por ejemplo (VaLO-P1CCT-ZG), en los botones inferiores, hasta que se encienda el LED y éste parpadee tres veces rápidamente para indicar que el restablecimiento se ha realizado correctamente.
CONSEJO: Si utilizas las luces sin conectarlas a un mando o concentrador inalámbrico, cada vez que se enciendan, la luz parpadeará dos veces lentamente (durante 15 segundos) al entrar en modo de emparejamiento. Así, apagando y encendiendo las luces, puedes buscar en el apartamento las luces que aún no se han emparejado con nada.
Mira nuestro vídeo sobre emparejamiento, que muestra cómo conectar un pulsador de 1, 2 y 4 piezas a un transformador mediante el método Touch Link.
Una vez que los dispositivos, tanto receptores como controladores, están conectados a la red Zigbee, se pueden agrupar y programar como se desee en la interfaz de usuario. También se pueden controlar y ajustar mediante controladores inalámbricos. Los productos van acompañados de manuales de usuario en inglés y finés en la tienda online LedStore. Desarrollamos constantemente las instrucciones y estaremos encantados de ayudarte a elegir y utilizar los productos.
