Las tiras de iluminación LED son una solución de iluminación muy popular que ofrece versatilidad y adaptabilidad a distintas necesidades de iluminación. En este artículo hablaremos de cómo ampliar fácilmente la iluminación con tiras de LED.
Apagar la tira de luz LED

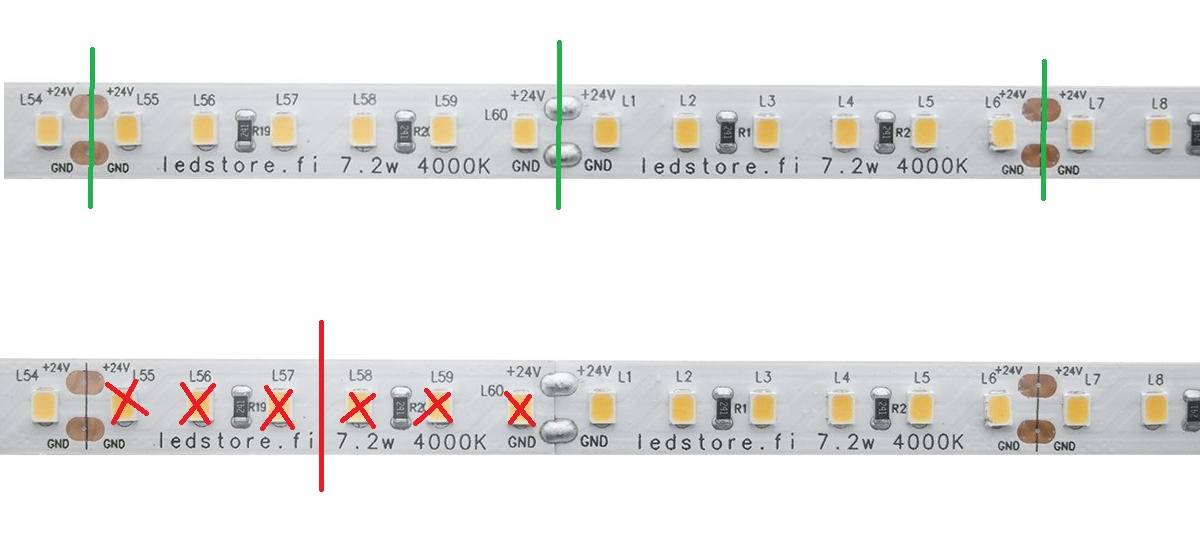

La tira de LED está formada por pequeñas luces LED conectadas entre sí para formar una tira. La cinta está dividida en módulos con puntos de corte en los extremos. Los módulos son eléctricamente paralelos entre sí en la cinta, lo que permite cortarla y extenderla.
Por tanto, si cortas en cualquier parte que no sea donde cortaste, toda la parte cortada de la serie quedará oscura.
Por tanto, la tira de LED de 12 V, 24 V y baja corriente puede cortarse a intervalos, según la tira de LED utilizada... Los puntos de corte pueden ser de entre 2,5 y 30 cm. Los puntos de corte suelen marcarse en la tira con pequeños dibujos de tijeras o con una línea.

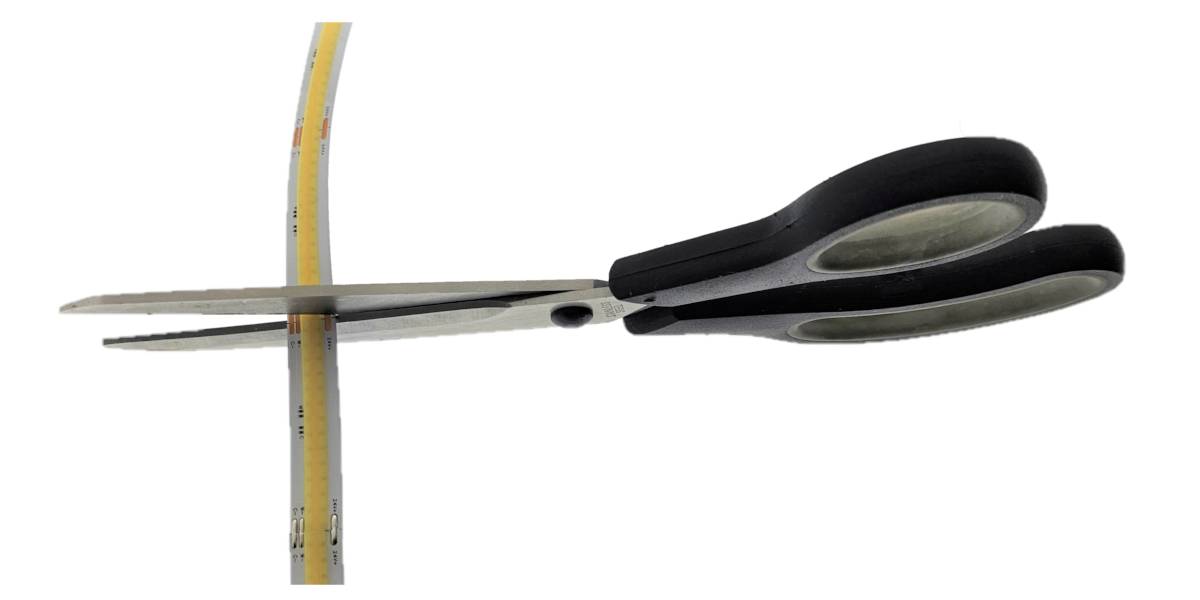

Cortar la tira de LED - Corta la tira por el punto correspondiente utilizando unas tijeras afiladas.
Fundamentos de la soldadura de tiras de leds
Soldar una tira de luces Led no es imposiblemente difícil. Sólo necesitas comprender los conceptos básicos. Aquí tienes las instrucciones para soldar una tira Led.
Soldador
Casi cualquier cosa sirve como soldador, y durante años yo mismo utilicé un soldador barato de 8 euros. Si haces muchos trabajos de soldadura, merece la pena comprar un pistón de mejor calidad. Pero estas son las principales cosas que debes recordar:
- Mantén el matraz lo más caliente posible: la soldadura se realiza rápidamente y no mediante un calentamiento prolongado
- Utiliza la punta de soldar más estrecha posible: así es más fácil que el calor llegue sólo donde lo necesitas
- Mantén limpia la punta de soldar - ¡Si hay plástico quemado, etc. en la punta de soldar, impedirá la producción de calor!
Soldadura
Hay muchos tipos diferentes de regadera en el mercado. Ayuda mucho tener el estaño más estrecho posible al soldar tiras de luces led. Nosotros mismos utilizamos estaño de 0,5 mm de espesor. El estaño se vende en rollos y tubos.
Existen muchos tipos de estaño para soldar, pero si realizas muchas soldaduras, lo mejor es el estaño con plomo, por ejemplo, en proporción 30/70. Sin embargo, el estaño con plomo ya no se vende a los consumidores, y necesitarás un código Y para comprarlo. La prohibición se debe a la toxicidad del plomo. Otras soldaduras funcionan bien, pero la adherencia es más débil, lo que significa que tardan más en calentarse.
Siempre que realices trabajos de soldadura, ¡recuerda ventilar tu puesto de trabajo!
Soldadura de cinta led
Hay algunas cosas básicas que debes recordar cuando se trata del proceso de riego, para que sea lo más fácil posible.

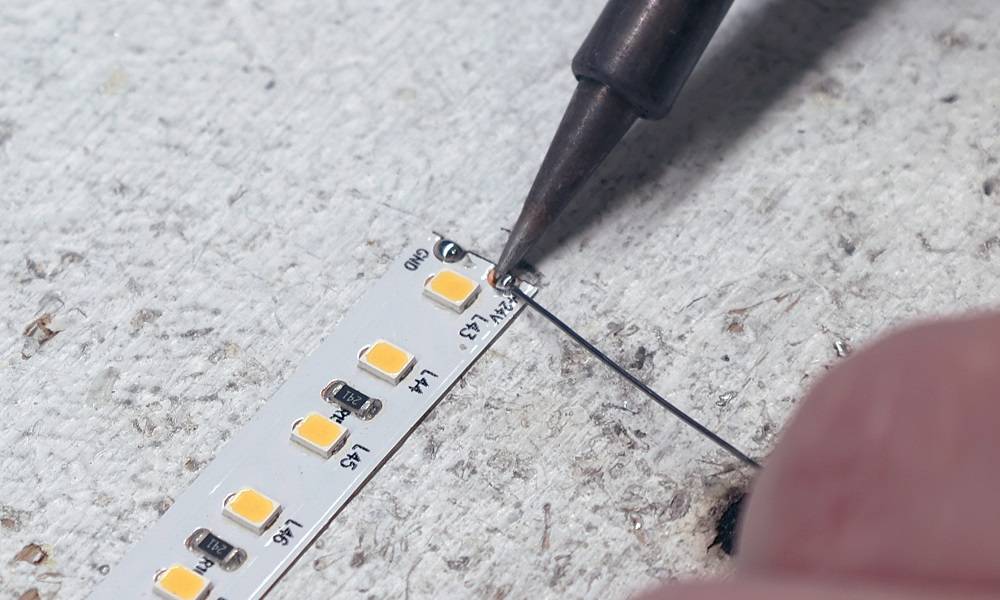

1. La punta del soldador se mantiene siempre sobre la superficie donde quieres que esté el estaño.
2. Sujeta la punta en su sitio y lleva el estaño a lo largo de la punta del matraz, justo en la unión entre la superficie a soldar y la punta.
3. Si la superficie a soldar está lo suficientemente caliente, el estaño correrá sobre ella. Así que no intentes estañar demasiado deprisa y asegúrate de que el soldador está lo suficientemente caliente. Comprueba que el estaño se funde fácilmente contra el pistón.
4. Realiza siempre los trabajos de soldadura con buena luz y de forma que puedas ver bien la superficie, y no golpees directamente el circuito LED con la punta del pistón, ya que podrías dañarlo.

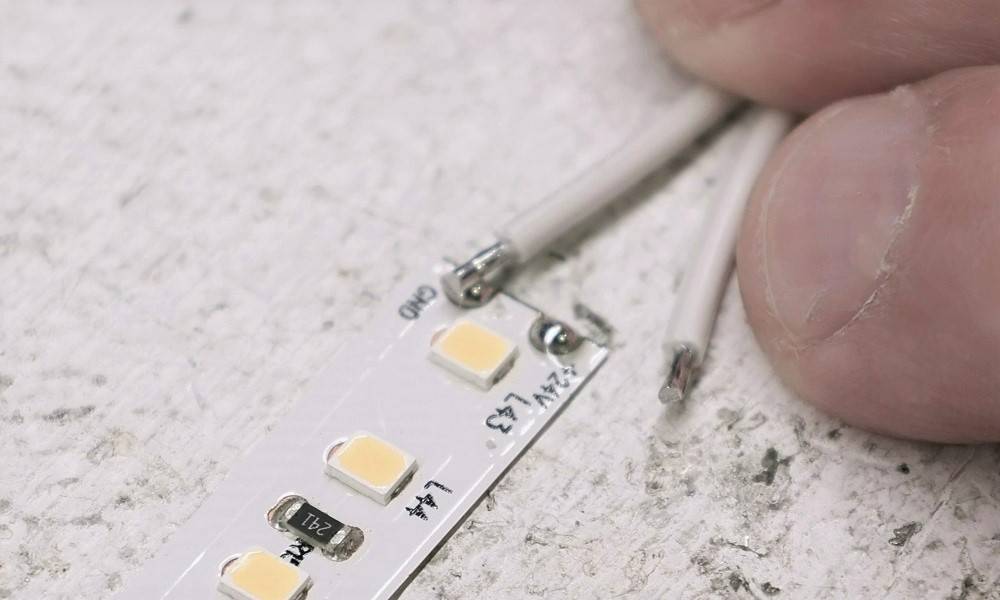

5. Cuando conectes el cable a la tira de LED o los dos extremos de la tira de LED, suelda primero el estaño a ambas superficies, es decir, al cable y a la tira de LED por separado. Sólo entonces conéctalos entre sí.
Extensión de la tira de luz LED
Para las tiras de LED, existen conectores que permiten continuar la tira después de cortarla. Los conectores parecen fáciles, pero por años de experiencia puedo decir que la única forma sostenible de volver a conectar una tira de luz LED es soldándola. Los conectores se aflojan, el polvo y la grasa se interponen y es difícil encontrar conectores del tamaño y la calidad adecuados.

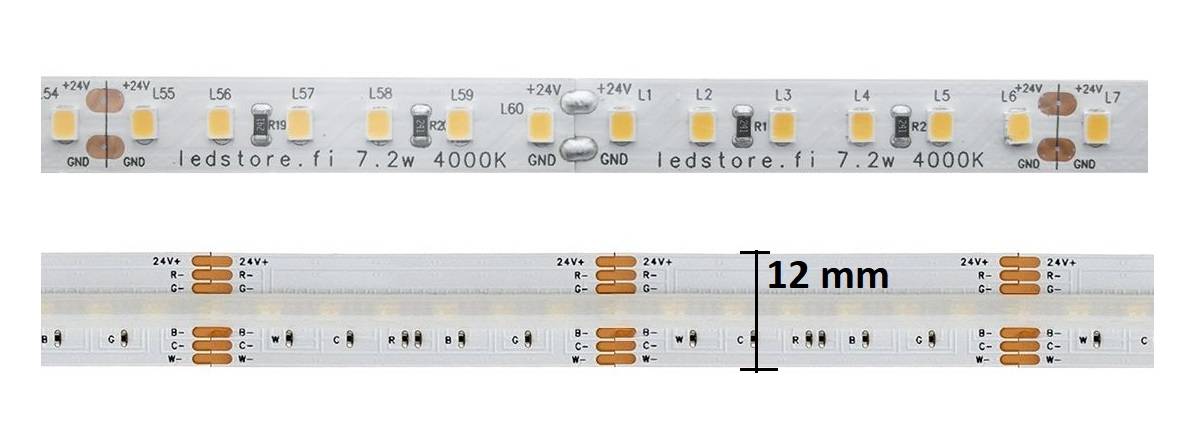

Otro problema de los conectores estándar es la versatilidad de las tiras de luces LED, ya que hay muchas tiras de luces LED en el mercado, cada una de las cuales puede tener puntos de soldadura en distintos puntos, y la anchura de la propia tira de luces LED varía.
¿Por qué seguir con las tiras de iluminación led?
La tira de LED se puede extender y cortar por diversos motivos. Las razones más comunes para cortar y extender son cuando hay que alargar la tira o cuando hay un ángulo en el punto de instalación.
Si quieres utilizar la tira cortada en varios lugares diferentes o si quieres adaptar la longitud de la tira a distintas necesidades de iluminación, tendrás que soldarlas con soldadores. Por otra parte, aprender esta habilidad es útil y no es imposiblemente difícil para las tiras de luces LED básicas.
RGBW y RGBCCT pueden causar dificultades porque hay 5-6 pequeños puntos de soldadura en la unión. Entonces, ¿cómo se extiende la tira luminosa? Veamos ahora las herramientas y la soldadura con más detalle.
Herramientas necesarias para extender la tira de luz Led
- Tijeras - Afiladas para cortar la cinta LED
- Soldador - Punta lo más estrecha posible
- Pila de soldadura - Lo más fina posible
- Silicona o barra retráctil - para proteger de la humedad
- Sierra de arco pequeña - Para cortar perfiles de aluminio
Por tanto, estas herramientas pueden utilizarse para extender la tira de luz Led. Para las instalaciones en espacios húmedos se necesita silicona o una barra termorretráctil. En una habitación seca puedes utilizar simplemente cinta aislante o, en muchos casos, puedes prescindir de ella.
Pasos para extender la tira de luz Led
- Mide la longitud necesaria hasta el lugar de instalación
- Pongo el soldador a calentar, lo más caliente posible
- Perfiles de aluminio led cortados

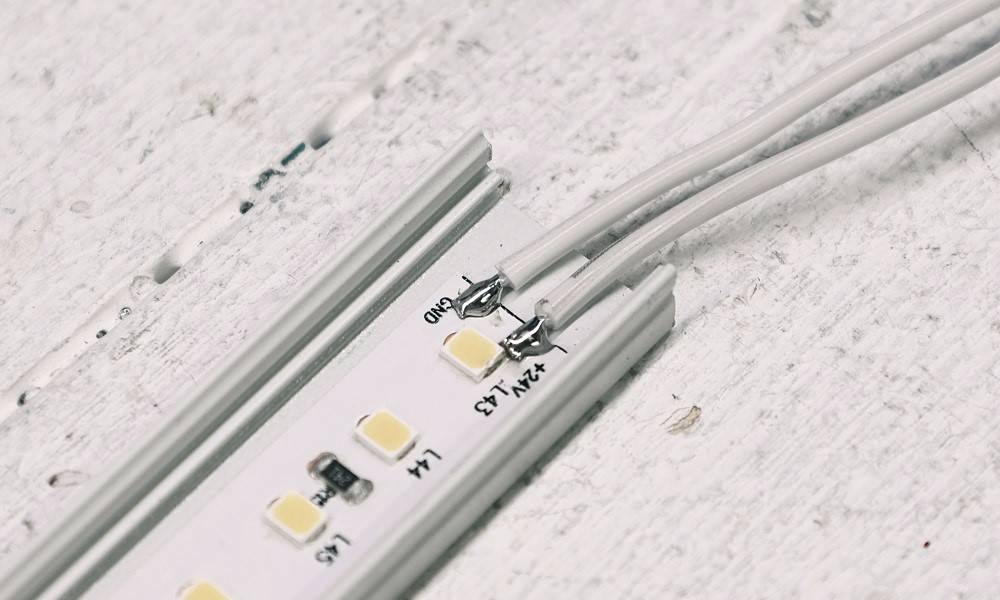

- Corta las tiras led a medida. Ten en cuenta que la distancia de corte de la tira Led puede ser de 2,5 a 30 cm, así que tenlo en cuenta. Además, necesitas 1-2 cm de espacio para la conexión del cable en el extremo del perfil Led.
5. Si utilizas una tira de LED para espacios húmedos, corta la capa protectora de los puntos de soldadura y limpia el adhesivo pegado al cobre raspando ligeramente si es necesario.

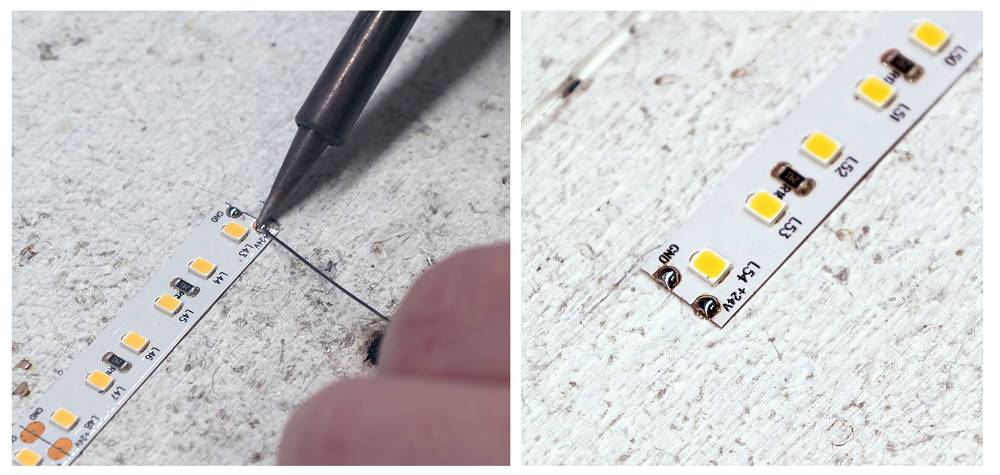

6. Suelda ambos extremos de la tira de LED a los puntos de soldadura con estaño.

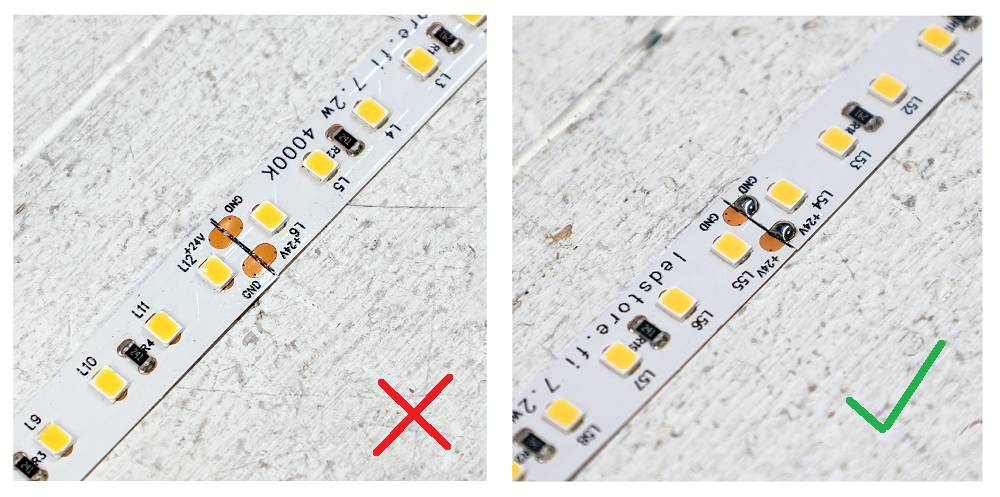

7. Coloca los extremos de la tira de luz led extensible uno frente al otro. Ten cuidado de que + y + estén opuestos, de lo contrario la tira led se cortocircuitará a partir de ese punto y la luz no se encenderá.

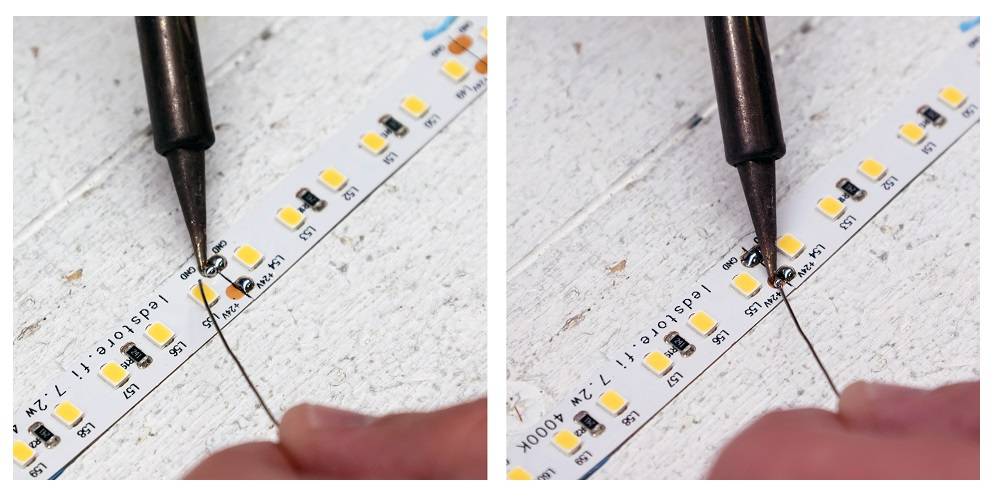

8. Calienta entre los extremos para que se fundan las dos soldaduras de la tira led. Retira el soldador, pero NO MUEVAS las tiras led hasta que el estaño se haya endurecido, de lo contrario la soldadura fallará.
9. Si la prolongación se sale, debes protegerla con una funda retráctil transparente o con silicona.
Extensión de tiras de luz LED en las esquinas

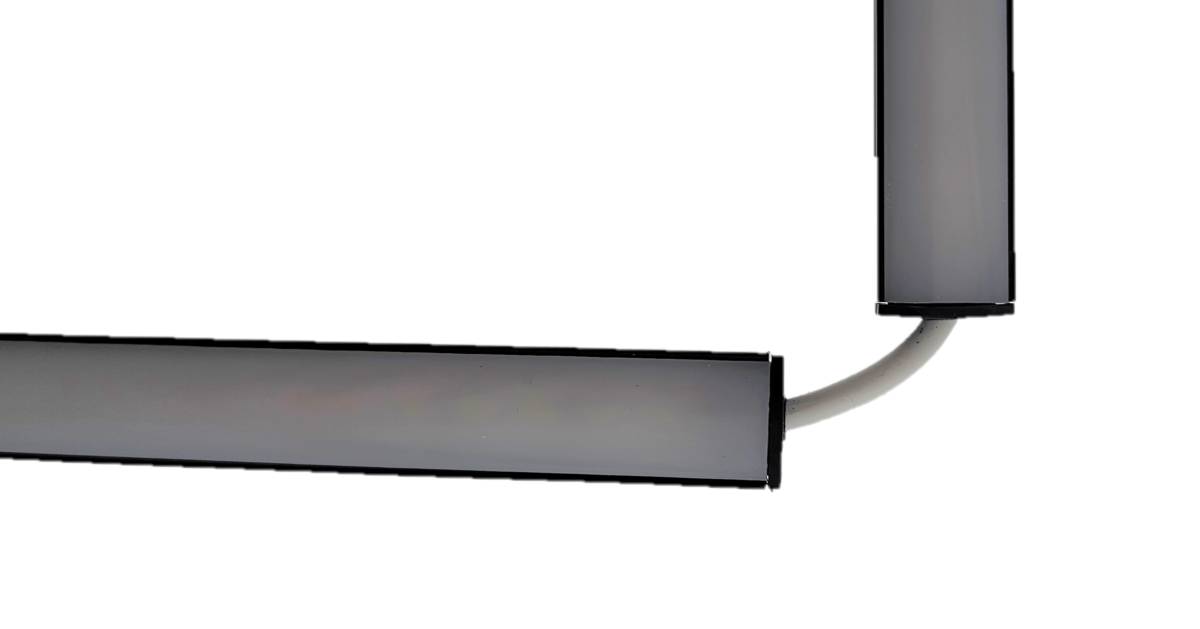

La necesidad más común de cortar se da en las esquinas. La tira de luz LED no se doblará 90 grados hacia un lado. Hay que cortarla y hacer un pequeño empalme con un soldador y cruzar la curva de esa forma.
Reparación de tiras LED
Si tienes una pieza defectuosa de la tira de luz LED en el centro, se puede reparar siguiendo las mismas instrucciones de soldadura. Hemos explicado la sustitución de la pieza con más detalle en la guía de corte de la tira de luz 12LED.
Errores comunes y cómo evitarlos
Uno de los errores más comunes es cortar la cinta en el lugar equivocado. Es importante cortar la cinta en los puntos de corte marcados para no dañarla y poder volver a pegarla.
Otro error frecuente es la manipulación incorrecta de la cinta después de cortarla. Es importante manipular correctamente los extremos de la cinta cortada para que no se dañen y la cinta funcione correctamente. Esto se aplica a las cintas LED IP65 que se instalan en el exterior. Un extremo cortado sin protección acumulará humedad y dañará la tira LED.
Resumen
El corte de tiras de LED es un proceso sencillo que sólo requiere unas pocas herramientas y conocimientos básicos de iluminación con tiras de LED. El corte permite adaptar la tira a diferentes necesidades de iluminación y espacios, lo que convierte a la tira LED en una solución de iluminación muy versátil.
Espero que este artículo te haya ayudado a entender cómo desconectar y volver a conectar la tira de luz LED.
