La conexión de la tira de LED al transformador determina en gran medida su funcionamiento. Los LED suelen ser de 12 V o 24 V de baja corriente, y por lo general necesitan un transformador para convertir la corriente de red que les conviene. En este apartado veremos cómo conectar una tira de luz LED a un transformador.
Señalización luminosa con tiras de leds
Tomemos algunos ejemplos del pegado, que añadirán un nivel adecuado de comprensión. La conexión de baja tensión 12V/24V es fácil con las tiras de luces LED monocromáticas (blancas).

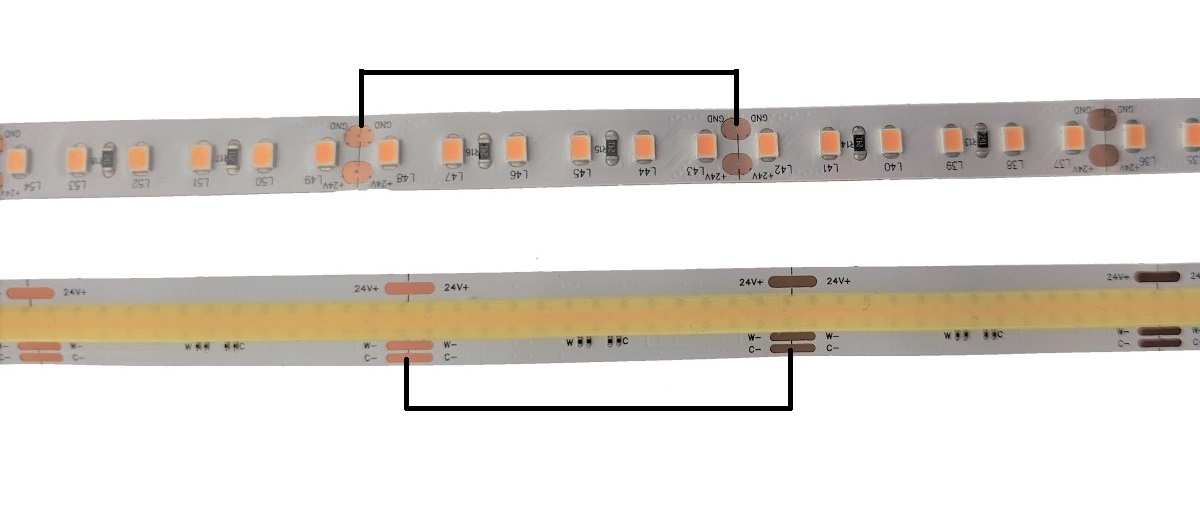

Encuentra las marcas en la tira de LED donde puedes ver los signos + y - / GND / Tierra. Las marcas están siempre en los puntos de corte.
Normalmente + es rojo y - es negro, pero a veces también pueden ser cables blancos ambos, pero uno tiene una línea para separarlos. A veces la tira led también puede tener un marrón (+) y un azul (-)
Si la tira de luz LED tiene un conector de CC típico de 5,5 mm (clavija de barril), el centro del conector es + y el borde exterior es -.
Conexión de la tira de luces LED a la fuente de alimentación
Recuerda siempre abrir toda la bobina o carrete antes de conectarlo al transformador y alimentar la tira de luz. Esto evita el sobrecalentamiento de la tira y posibles daños, incluso durante un breve periodo de tiempo. Conectar una tira de luz LED estándar de baja corriente a una fuente de alimentación es fácil. Basta con localizar las marcas + y - y conectar los cables a las posiciones LED + y LED - del transformador. Si el transformador tiene un cable de alimentación y un enchufe preparados, el consumidor puede enchufarlo fácilmente y con seguridad. Si el transformador no tiene un enchufe preparado en el extremo de la red eléctrica, la conexión a la red eléctrica la realiza el instalador. La cinta de alimentación de red de 230 V de LedStore incluye un cable enchufable ya preparado para una conexión segura al enchufe. Este tipo de cinta no tiene un transformador/fuente de alimentación independiente. Las instalaciones de 230 V y las modificaciones de cintas de 230 V son trabajos eléctricos y requieren una cualificación adecuada.
Conexión de la cinta a un transformador con un conector redondo de 5,5 mm CC
Si la tira de luz LED tiene el mismo conector que el transformador, basta con conectarlos juntos (macho-hembra). Si la tira de luz LED sólo tiene dos cables, necesitarás cualquiera de los dos para conectarla:
- Conector de CC roscado UROS o
- Desconecta el transformador y pela los cables del transformador. Al desconectar el conector del transformador se ven los mismos colores que hemos visto antes. Los cables se conectan a la regleta con conectores de palanca, apico o un palo de azúcar.
Enchufa el transformador a la pared y las luces se encenderán. No mantengas la tira de LED encendida mientras esté en el rollo, ya que se sobrecalentará fácilmente, provocando, por ejemplo, que se acorte su vida útil o que se derrita la cinta de fijación.
Conexión al transformador IP21 con tornillo o conectores rápidos
La alimentación de red se conecta al transformador mediante un cable enchufable conectado a los terminales L y N. La conexión de la tira Led al extremo de baja corriente del transformador se realiza leyendo las marcas de la cabeza del transformador, que deben mostrar las posiciones de los terminales + y -. Debajo de la tapa del transformador puedes encontrar, por ejemplo, terminales a presión o de tornillo:
- Con el pulgar o un destornillador, presiona el conector rápido para abrirlo y empuja el cable hasta su sitio. Los cables se bloquearán cuando sueltes el conector.
- Desenrosca los conectores, coloca los cables pelados en su sitio y aprieta los tornillos (imagen inferior).
Comprueba que los cables están bien apretados tirando de ellos. Inserta el enchufe en la pared y las luces se encenderán.
Conexión de la tira CCT al transformador LED
Estos transformadores casi siempre tienen conectores de tornillo o rápidos, pero la tira de LED CCT (temperatura de color controlada) tiene tres (3) cables:
+, cálida (WW) y fría (CW)
Para conectar la regleta, lee las marcas de la cabeza del transformador, que deben mostrar los terminales + y WW y CW. A veces WW y CW están marcados como -1 y -2.
- Lo más importante es conectar el cable + o positivo en el lugar correcto.
- Si WW y CW van a los terminales equivocados, es decir, de caliente a frío y viceversa, no es peligroso. El único inconveniente es que el ajuste de la luz no funciona correctamente desde el mando. Si observas un problema con el ajuste, sólo tienes que cambiar la posición de los dos cables (WW y CW).
Vuelve a probar tirando de los cables para asegurarte de que están bien colocados en el extremo de baja corriente. Enchúfalo a la pared y las luces deberían encenderse.
Conexión de la tira led RGB+W al transformador
La conexión de la cinta al transformador en un producto RGB+W casi siempre se realiza mediante los conectores de tornillo o rápidos del transformador o receptor en el extremo de baja corriente del aparato. Cuando se conecta a la red eléctrica, la instrucción sigue siendo la misma, ya sea tener un enchufe preparado en la pared o que un instalador haga una instalación fija. El receptor sólo tiene una conexión de baja corriente.
Así que, llegados a este punto, la tira de LED tiene 4 ó 5 hilos, y tienes en tus manos una tira de LED de color regulable. 4 hilos significa RGB sin luz blanca, y 5 hilos significa que la tira de LED tiene RGB+W, es decir, una luz blanca independiente. A continuación se indican los colores de cable más utilizados, siendo el negro un punto a favor y los demás un punto en contra.
- + = negro
- R(ed) = rojo
- G(reen) = verde
- B(leer) = azul
- W(hite) = blanco
Para conectar la cinta, lee las marcas del cabezal del transformador, que deben mostrar + y R, G, B, W. A veces están marcadas -1,-2,-3 y -4 en el mismo orden.
- + lo más importante es conectar el cable a la toma correcta
- Si los colores van a terminales equivocados, es decir, si el rojo se vuelve verde, por ejemplo, sólo tienes que cambiar las posiciones de los cables de colores. La cinta no se romperá si está mal conectada, pero si los hilos positivo y negativo están mal, no se encenderá.
Vuelve a probar tirando para asegurarte de que los cables están bien colocados. Conecta el enchufe a la pared y las luces se encenderán. Se necesita un controlador específico para atenuar y ajustar el color de la tira RGB.
Transformador LED + unidad de control (RGB o CCT)
En estos casos, el transformador se conecta directamente a los terminales ENTRADA + y - del aparato de control y la tira de luces LED SALIDA RGBW o CCT a sus respectivos terminales.
Conexión del transformador LED IP65 con sólo cables sin conectores
Estos transformadores están destinados a una instalación fija de red, que es un trabajo eléctrico. Están claramente etiquetados y su instalación es segura. La instalación de baja corriente de la tira LED puede hacerla el propio consumidor, siempre que proporcione los conectores. Sin embargo, para las instalaciones estancas (IP65), hay que tener más cuidado de lo habitual, por lo que el instalador debe responsabilizarse de conectar ambos extremos e impermeabilizar las conexiones.
Uso y mantenimiento de las tiras de iluminación LED
Las tiras de iluminación LED son muy fáciles de usar y ofrecen una amplia gama de posibilidades de iluminación. El mantenimiento consiste principalmente en limpiar la tira del polvo y la suciedad. Es importante recordar que la tira LED no debe mojarse, a menos que esté diseñada específicamente para zonas húmedas. La tira LED debe montarse siempre sobre un perfil de aluminio, a menos que sea una tira NEON.
Guías de instalación de tiras de luz led
- Corte de tiras de luz led - Corte de tiras de luz led y sustitución de tiras de luz led
- La tira de luz led no se enciende - Por qué la tira de luz led no se enciende, repasamos las razones
- Tira de luz led parpadeante - ¿Por qué parpadea una tira de luz led? Hay muchas razones y vamos a repasarlas todas.
- Vida útil de las tiras de luz led - ¿Qué afecta a la vida útil y por qué otras tiras duran más?
- Montaje de tiras de luz led - ¿Cómo se monta una tira de luz led en interiores o exteriores? ¿Qué debo tener en cuenta?
- Alargador de tira de luz led - ¿Cómo se sueldan las juntas? Una pequeña guía de soldadura para el principiante.
- Conexión en paralelo de una tira de luz led - ¿Qué es la conexión en paralelo y cómo hacerla para una tira de luz led?
- Efecto del perfil de la tira Led sobre la luz - ¿Cómo afectan a la luz la altura del perfil y la cubierta?
