Las tiras de iluminación LED son una solución de iluminación muy popular que ofrece versatilidad y adaptabilidad a distintas necesidades de iluminación. En este artículo hablaremos de cómo las tiras de iluminación LED de baja corriente (12 V o 24 V) pueden apagarse y encenderse según las necesidades.

Función de la tira de luz LED

La tira de LED está formada por pequeñas luces LED conectadas entre sí para formar una tira. La cinta está dividida en módulos con puntos de corte en los extremos. Los módulos son eléctricamente paralelos entre sí en la cinta, lo que permite cortarla y extenderla.

Por tanto, si cortas en cualquier parte que no sea donde cortaste, toda la parte cortada de la serie quedará oscura.

Forma correcta e incorrecta de cortar una tira de luz Led
Forma correcta e incorrecta de cortar la tira de luz Led.

Esto se aplica a las tiras de iluminación LED SMD tradicionales y a las tiras de iluminación LED COB sin puntos.

La inútil tira de luz LED también se apaga en el punto marcado
La tira de led COB punteada también se corta siguiendo la línea.

Necesidad de apagar la tira de LED

Las tiras de iluminación LED pueden cortarse por varias razones. La razón más común es acortar la longitud de la tira o utilizarla en varios lugares distintos. También permite adaptar la tira a diferentes espacios y necesidades de iluminación.

La necesidad más común de cortar se da en las esquinas. La tira de luz LED no se doblará 90 grados hacia un lado. Hay que cortarla y hacer un pequeño empalme con un soldador y cruzar la curva de esa forma.

La iluminación con tiras de led siempre se corta por las esquinas
El corte de la tira de luz Led siempre se realiza en las esquinas.

Fundamentos de la desconexión de las tiras de iluminación LED

Sólo se necesitan unos pocos accesorios para cortar la tira de luz LED. La herramienta más importante es un par de tijeras afiladas que te permitan hacer un corte suave y limpio. Es importante que la tira no se retuerza en el punto de corte para garantizar el mayor éxito del corte.

Si cortas la marca por el medio, te quedarán buenos puntos de soldadura para reutilizar la cinta.

Determinar la tensión y los puntos de corte de la tira LED

La tira de LED de baja corriente suele poder cortarse cada 3 ó 6 LED. La tira tiene puntos de soldadura de cobre en el punto de corte, y en muchos casos el punto de corte también está marcado con pequeñas imágenes de tijeras de los puntos de corte. Corta sólo la tira sin tensión, es decir, que la tira de LED no esté conectada a un transformador. También existen en el mercado tiras de iluminación LED alimentadas por la red eléctrica, que son obra de un electricista profesional debido al riesgo de descarga eléctrica. Por supuesto, puedes reconocer la tira LED de tensión de red por el embalaje, que está marcado con 230 V, pero los circuitos LED también están marcados con L y N en la propia tira. La tira LED de baja tensión nunca está marcada con L y N, por lo que no se pueden confundir.

Si no estás seguro del voltaje de la tira LED y no puedes determinarlo de forma fiable, ¡no utilices la tira!

Pasos para cortar la cinta weakovirtaled

  1. Medir la tira de LED - Mide la tira y marca dónde quieres cortarla.
Medición de tiras de luz led
Medición de tiras de luz led

Marcar la tira de LED - Marca la tira en el punto de corte.

Marcar el punto de corte de la tira de luz Led
Marcar el punto de corte de la tira de luz Led

Cortar la tira de LED - Corta la tira por el punto correspondiente utilizando unas tijeras afiladas.

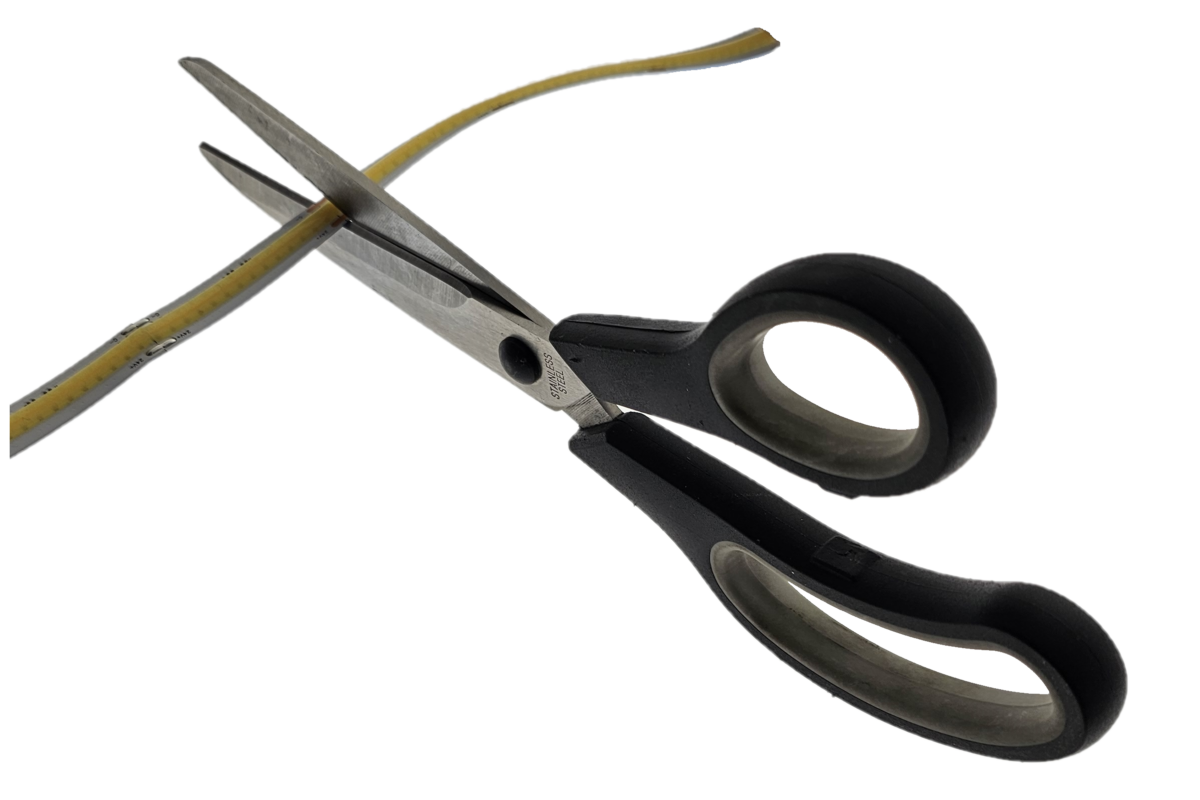

Cortar la tira de luz Led con tijeras
Cortar la tira de luz Led con tijeras

Tratamiento de los extremos de la tira LED - Si es necesario, trata los extremos de la tira cortada si hay que impermeabilizarlos, por ejemplo añadiendo pegamento, silicona o funda retráctil. Esto es necesario para las instalaciones exteriores. Si los extremos de la tira LED se instalan en una zona seca o dentro de un perfil de aluminio, pueden dejarse sin tratar.

Volver a conectar la tira de LED

Para las tiras de LED, existen conectores que permiten continuar la tira después de cortarla. Los conectores parecen fáciles, pero por años de experiencia puedo decir que la única forma sostenible de volver a conectar una tira de luz LED es soldándola. Los conectores se sueltan, el polvo y la grasa se interponen, y es difícil encontrar conectores fiables, del tamaño adecuado y de calidad. ¿Cómo reconecto entonces las tiras de luz?

Pieza de corte de tira de luz led correcta o incorrecta
Pieza cortada de la tira de luz led correctamente (verde) o incorrectamente (rojo)

Junta los extremos cortados de la tira de LED (¡asegúrate de que el + está contra el +!) y suelda los extremos.

Otro problema de los conectores estándar es la versatilidad de las tiras de luces LED, ya que hay muchas tiras de luces LED en el mercado y cada una puede tener puntos de soldadura en distintos puntos y la anchura de la propia tira de luces LED varía.

Si quieres utilizar la tira cortada en varios lugares diferentes o si quieres adaptar la longitud de la tira a distintas necesidades de iluminación, tendrás que soldarlas con soldadores. Por otra parte, aprender esta habilidad es útil, y no es imposiblemente difícil para las tiras de luces LED básicas. En cambio, RGBW y RGBCCT plantean dificultades porque hay 5-6 pequeños puntos de soldadura en la unión.

El número de puntos de soldadura de la cinta Led varía en función de las características de la cinta
El número de puntos de soldadura de una tira Led varía en función de las características de la tira.

Errores comunes y cómo evitarlos

Al desconectar la tira de LED pueden producirse algunos errores comunes. Uno de los errores más comunes es cortar la cinta en el lugar equivocado. Es importante cortar la cinta en los puntos de corte marcados para no dañarla y poder volver a conectarla.

Otro error frecuente es la manipulación incorrecta de la cinta después de cortarla. Es importante manipular correctamente los extremos de la cinta cortada para que no se dañen y la cinta funcione correctamente. Esto se aplica a las cintas LED IP65 que se instalan en el exterior. Un extremo cortado sin protección acumulará humedad y dañará la tira LED.

Resumen

El corte de tiras de LED es un proceso sencillo que sólo requiere unas pocas herramientas y conocimientos básicos de iluminación con tiras de LED. El corte permite adaptar la tira a diferentes necesidades de iluminación y espacios, lo que convierte a la tira LED en una solución de iluminación muy versátil.

Esperamos que este artículo te ayude a entender cómo desconectar y volver a conectar la tira de luz LED.
