Las tiras de luz Led de 12 V y 24 V necesitan un transformador para conectarse a la red eléctrica. En esta sección veremos cómo conectar una tira de luz Led RGB de color regulable al extremo de baja corriente del transformador.
Señalización con tiras luminosas LED
Pongamos algunos ejemplos en este artículo para comprender mejor el etiquetado de las tiras luminosas led RGB. Hay distintos tipos de tiras RGB regulables en color y pueden tener sólo los colores, es decir, todos los colores creados combinando rojo, verde y azul en RGB, o también pueden tener un circuito de leds blancos (W). Como novedad, también hay modelos con RGB y CCT en uno, es decir, además de los colores, un tono blanco regulable de cálido a frío.
RGBW led tira de luz marcas
Busca las marcas en la tira de LED donde puedas ver + y R, G, B y W. El cable positivo suele estar marcado con el voltaje de la tira (por ejemplo, 24 V). Las marcas siempre están en los puntos de corte.
Normalmente, en las conexiones prefabricadas, los colores de los cables son los siguientes:
- + = negro
- R(ed) = rojo
- G(reen) = verde
- B(leer) = azul
- W(hite) = amarillo-blanco
RGB+CCT tira de luz led marcas
Busca las marcas en la tira de LED donde puedas ver + y R, G, B, WW y CW. O simplemente C y W representan el cable blanco frío (C) y W el blanco cálido. Las marcas están siempre en los puntos de corte.
Normalmente, en las conexiones de fábrica, los colores de los cables son los siguientes:
- + = negro
- R(ed) = rojo
- G(reen) = verde
- B(leer) = azul
- CW (blanco frío) = Blanco
- WW (blanco cálido) = amarillo
Conexión de la tira de luces LED RGB a la fuente de alimentación
A continuación, hablaremos de los distintos tipos de transformadores y dispositivos de control y de cómo conectarlos a la tira de LED. Estos transformadores y dispositivos de control tienen dos tipos diferentes de conexión, un conector rápido push-in y un conector de tornillo:
- Con el pulgar o un destornillador, presiona el conector rápido para abrirlo y empuja el cable hasta su sitio. Los cables se bloquearán cuando sueltes el conector.
- Desenrosca los conectores, introduce los cables pelados y aprieta los tornillos.
Cableado de las tiras de luz LED RGB - marcas de la fuente de alimentación
La alimentación de red se conecta al transformador mediante un enchufe conectado a los terminales L y N o un cable fijo. Las conexiones a la red eléctrica requieren las habilidades y conocimientos necesarios.
La tira de LED tiene 4 ó 5 hilos. 4 significa RGB y 5 significa que la tira de LED tiene RGB+W, es decir, una luz blanca independiente.

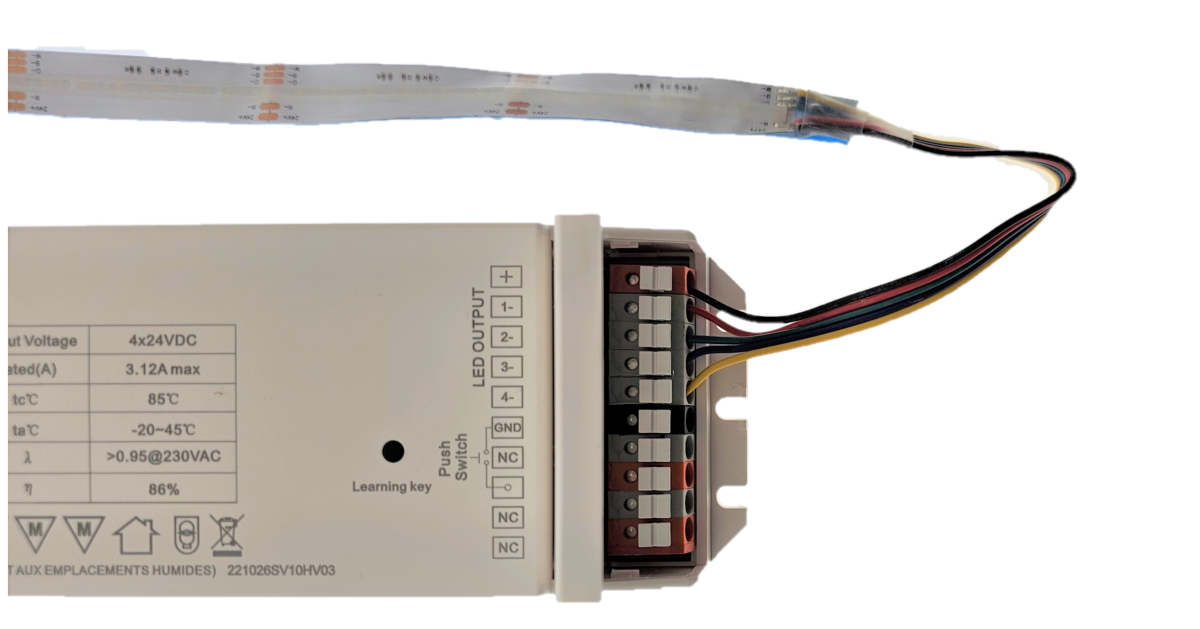

Para conectar la cinta, sigue las marcas de la parte superior del transformador, que debe mostrar una de las siguientes:
- +, R, G, B, W
- +, -1, -2, -3, -4
- +, -1, -2, + , -3, -4
Los cables RGBW siguen yendo en el mismo orden. Si hay un conector + adicional en medio, simplemente se puentea. El significado de estos números se indica siempre en el manual del transformador de leds, pero:
- -1 = R
- -2 = G
- -3 = B
- -4 = W
+ ¡Conectar el cable en el lugar correcto es lo más importante!
Si los colores van a terminales equivocados, es decir, si el rojo se vuelve verde, por ejemplo, sólo tienes que cambiar las posiciones de los cables de colores. La cinta no se romperá.
Comprueba que los cables están en su sitio tirando de ellos. Enchúfalo a la pared y las luces deberían encenderse.
Conexión de tira de luz led RGB a transformador DALI
Las tiras de luz led RGB y RGBW, así como RGB+CCT, se pueden controlar con transformadores DT8 DALI. La mayoría de los nuevos transformadores DT8 tienen la posibilidad de utilizarlos en distintos modos de control y la programación se realiza en el sistema DALI, que te indica qué tira de luz led está conectada al transformador. Si la programación es incorrecta, los colores saldrán mal de los botones.
Conexión de tira de luz led RGB al transformador ZIGBEE
Para los transformadores Zigbee, debes tener cuidado de que sea un transformador Zigbee RGBW. Aunque el transformador sea de 4 canales, está programado para uso CCT o RGBW y no puedes utilizarlos indistintamente. En los transformadores Zigbee, las marcas de los cables son números o letras.
Conexión de la tira de luces led RGB al transformador RF
En los transformadores VaLO RF, el mismo transformador funciona para tiras de iluminación LED monocromáticas, CCT o RGBW. La inteligencia y el control proceden del botón seleccionado. En los transformadores VaLO RF RGB, los cables suelen estar etiquetados con números.
Transformador LED + unidad de control (RGB, RGBW o RGB+CCT)
En estos casos, el transformador se conecta directamente a los terminales ENTRADA + y - del aparato de control y la tira de luces LED SALIDA RGBW o CCT a sus respectivos terminales. Ten cuidado aquí, ya que el transformador debe tener el mismo voltaje que la tira de luz led, es decir, transformador de 24 V si utilizas una tira de luz led de 24 V.
El receptor suele decir 12-36 V de entrada, pero no sabe lo que hay conectado detrás, así que siempre deja pasar la tensión de entrada como la misma.
Conectar una tira de luces led RGB a un receptor DALI
Las tiras de iluminación led RGB y RGBW, así como RGB+CCT, se pueden controlar con receptores DT8 DALI. La mayoría de los nuevos receptores DT8 tienen la posibilidad de utilizarlos en distintos modos de control y la programación se realiza en el sistema DALI, que te indica qué tira de luz led está conectada al controlador. Si la programación es incorrecta, los colores serán controlados incorrectamente por los botones de control.
Conectar una tira de luces led RGBW a un receptor DALI
Al igual que con el transformador DALI, la secuencia de cableado es la misma. Sólo tienes que tener en cuenta que el receptor también tiene una ENTRADA que es para el transformador LED. El receptor se programa en el sistema DALI en modo RGBW.
Conectar una tira de luces led RGB+CCT a un receptor DALI
Las tiras de luz led RGB+CCT son similares a las RGBW, pero ten en cuenta que los cables caliente (WW) y frío (CW) suelen cruzarse. Así que ten cuidado y mira cuál es el orden del cableado en tu tira de luz led. El receptor está programado en el sistema DALI en modo RGB+CCT.
Conectar una tira de luces led RGB a un receptor ZIGBEE
Las tiras de iluminación led RGB y RGBW, así como RGB+CCT, se pueden controlar mediante receptores ZIGBEE. Hay distintos tipos de receptores Zigbee. Hay receptores con control SÓLO RGBW, o hay receptores Zigbee más nuevos y versátiles que te permiten seleccionar qué tira de luz LED está conectada con un interruptor DIP. Los tipos de tira son monocromo, CCT, RGBW o RGB+CCT.
Conectar una tira de luces led RGBW a un receptor ZIGBEE
Al igual que con el transformador ZIGBEE, la secuencia de cableado es la misma. Sólo tienes que tener en cuenta que el receptor también tiene una ENTRADA que es para el transformador LED.
Zigbee sólo puede ser CCT, RGBW o RGBCCT a la vez, así que asegúrate de utilizar el interruptor DIP situado bajo la tapa del extremo para cambiar el receptor a la posición correcta, es decir, PRIMERO ARRIBA y SEGUNDO ABAJO.
Conectar una tira de luces led RGB+CCT a un receptor ZIGBEE
Al igual que con el transformador ZIGBEE, la secuencia de cableado es la misma. Sólo tienes que tener en cuenta que el receptor también tiene una ENTRADA que es para el transformador LED.
Zigbee sólo puede ser CCT, RGBW o RGBCCT a la vez, así que asegúrate de cambiar el interruptor DIP del receptor situado bajo la tapa del extremo a la posición correcta, es decir, MULTIPLE INTERRUPTOR DIP ARRIBA.
Conexión de una tira de luces led RGB a un receptor RF para control inalámbrico
En los receptores VaLO RF, el mismo controlador funciona para tiras de iluminación LED monocromáticas, CCT o RGBW. La inteligencia y el control proceden del botón seleccionado. En el controlador VaLO RF RGB, las designaciones de los hilos suelen ser numéricas.
¡La familia de productos VaLO RF NO SOPORTA tiras de luces led RGB+CCT!
