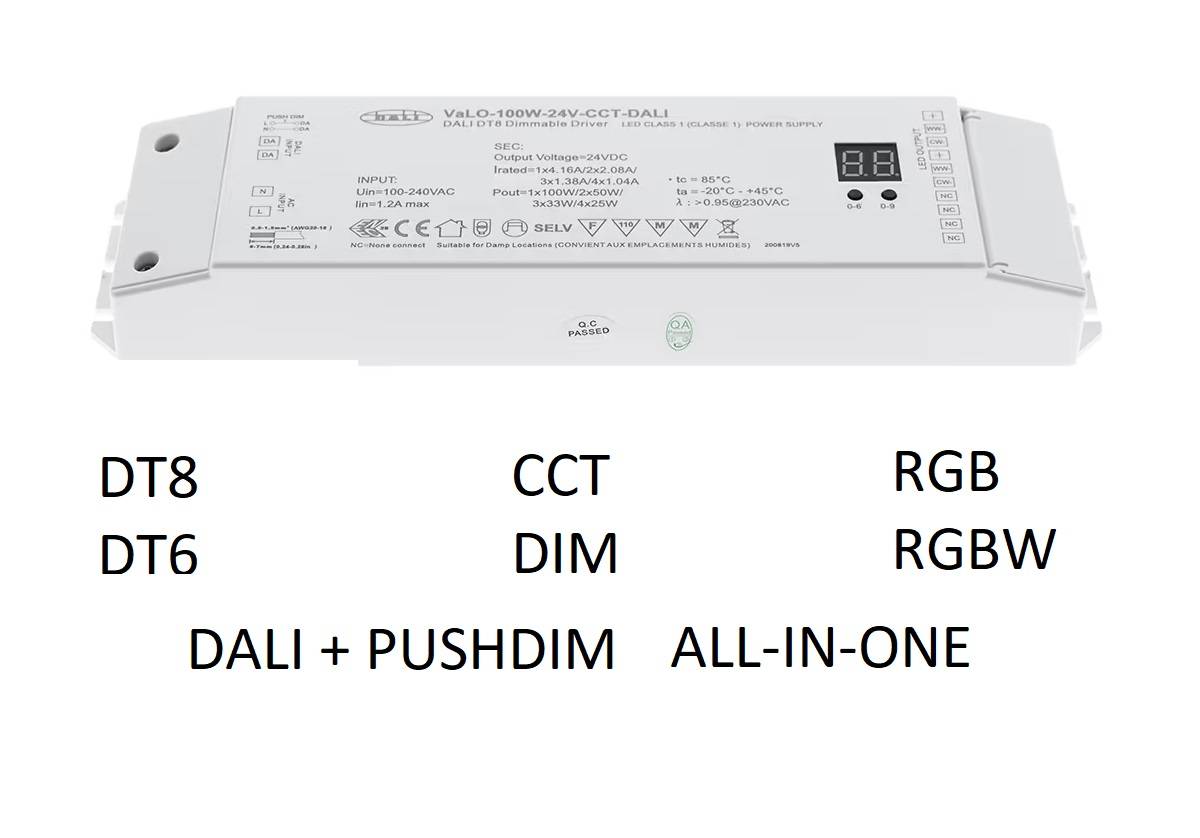

El transformador DALI es un componente inteligente que permite el control digital de distintos tipos de cargas LED, como luces RGB, CCT o monocromáticas. En esta guía, repasaremos las características y opciones de modo del transformador DALI de LedStore y cómo utilizarlo.
¿Qué es un transformador DALI y para qué sirve?
Conceptos básicos: qué significa DALI
DALI (Digital Addressable Lighting Interface) es una norma internacional de control de la iluminación que permite nombrar y controlar individualmente cada luminaria. Proporciona una solución energéticamente eficiente, inteligente y escalable para el control de la iluminación.
El papel del transformador en un sistema DALI
El transformador DALI actúa como fuente de alimentación y como unidad de comunicación. Convierte la alimentación de red a las luminarias LED y transmite los comandos DALI del sistema de control a las luminarias. Por ejemplo, un transformador DT8 de 200 W y 4 canales permite controlar la iluminación RGBW o CCT desde un único dispositivo.
DT6 y DT8: ¿Cuál es la diferencia?
Dispositivo DALI Tipo 6 (DT6)
El DT6 controla luces LED monocromáticas. Cada canal necesita su propia dirección DALI. Adecuado para situaciones en las que cada luminaria funciona de forma independiente y no se necesita color.
Dispositivo DALI Tipo 8 (DT8)
DT8 te permite controlar los colores o la temperatura de color con una sola dirección DALI. Esto hace que el sistema sea más sencillo y eficaz, sobre todo al controlar el color y la luz blanca regulable.
Visión general de los canales LED y la potencia del transformador DALI
Sistema de 4 canales y manejo de potencia
El transformador tiene cuatro salidas (por ejemplo, R, G, B, W) que pueden utilizarse para controlar tiras de LED multicanal. La potencia total puede ser de hasta 200 W (por ejemplo, 4x50 W).
Significado de los canales de color
- R - Rojo
- G - Verde
- B - Azul
- W - Blanco (o WW/CW)
Cableado
En el manual encontrarás los diagramas de cableado: RGB, Tc, XY, R9 todos tienen conexiones diferentes. Cableado de arriba a abajo:
- Naranja +
- Naranja +
- Gris 1/R/WW
- Gris 2/G/CW
- Gris 3/B/WW
- Gris 4/W/CW
Modos de funcionamiento: 7c, Tc, R9, H5, t6, XY, explicado

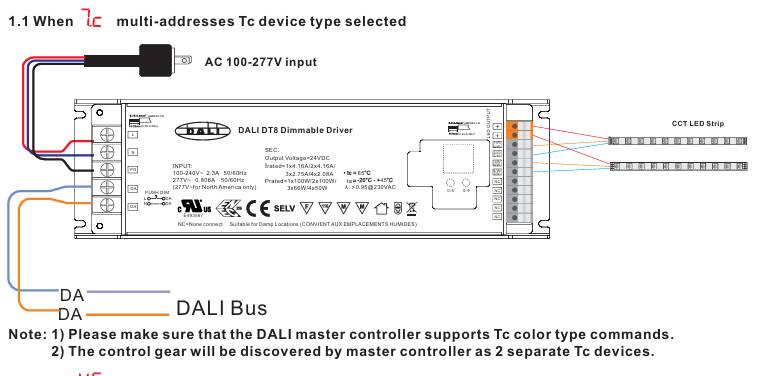

7c - Dos cargas CCT en un transformador
Controla dos luminarias regulables Tc CCT distintas con direcciones DALI diferentes. Muy adecuado para salas en las que varias fuentes de luz CCT deben controlarse de forma diferente. Canales 1+2 y 3+4 (2 direcciones)

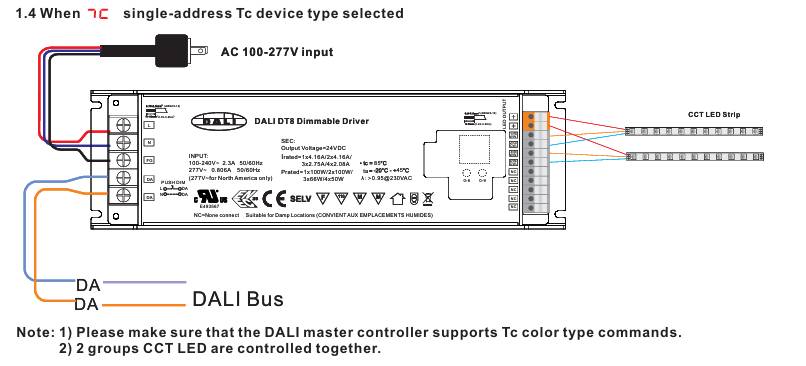

Tc - Control de la temperatura del color con una dirección DALI
Controla el LED blanco cálido y frío con una sola dirección. Canales 1+2 y 3+4 (1 dirección)

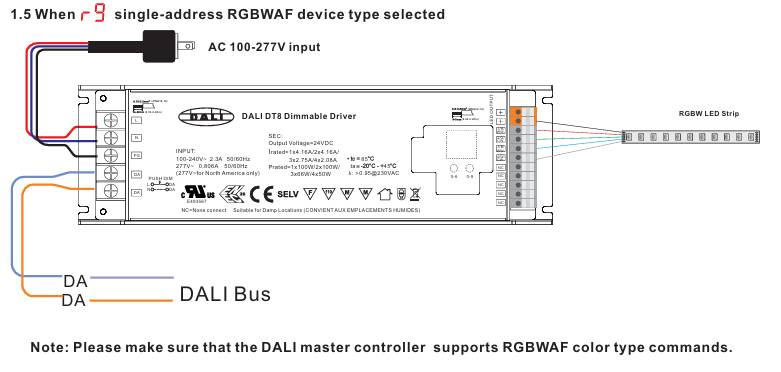

r9 - Gestión del color RGBWAF
Un modo de seis canales en el que las luminarias RGBWAF se gestionan desde una única dirección. Adecuado para una gestión precisa del color en espacios de exposición, teatros, etc. Canales 1-4 RGBW (1 dirección)

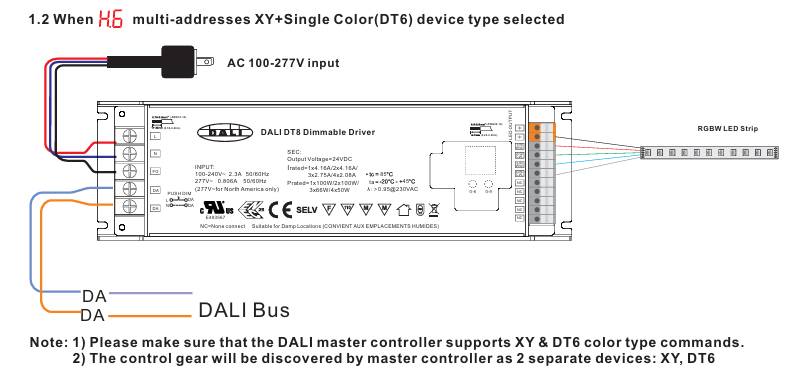

H6 - Modo combinado RGB + monocromo
Utiliza dos indicadores: uno para las luces RGB y otro para los LED monocromos. Combina colores e iluminación general en un solo sistema. Canales 1+2+3 RGB y 4 W, (2 direcciones)

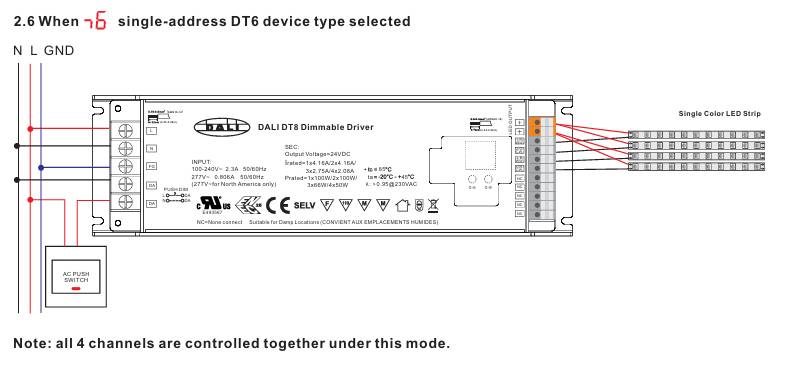

t6 - Mando LED monocromo
Espacio tradicional para tiras de LED monocromáticas. Cada canal va a la misma dirección. Adecuado para instalaciones sencillas. 1-4 canales (1 dirección).
XY - Control de color RGB
Utiliza las coordenadas de color CIE 1931 para controlar los colores RGB con una única dirección DALI. Proporciona transiciones de color más naturales que el RGB tradicional. Requiere el soporte de funciones del Maestro. Canales 1-4 (1 dirección)
Tabla
| Espacio | Función | Direcciones DALI | Más adecuado para |
|---|---|---|---|
| 7C | 2x control CCT | 2 | Para la gestión de zonas de TCP separadas |
| R9 | Colores RGBWAF | 1 | Reproducción precisa del color |
| H5 | RGB + monocromo | 2 | Iluminación versátil con un solo aparato |
| t6 | LED monocromo | 1-4 | Instalaciones básicas |
| XY | Control de color RGB | 1 | Control del color más habitual |
| Tc | Ajuste del CCT | 1 | Oficinas, hogares, bienestar |
Selección de cargas y distribución de canales
Por ejemplo, en el modo Tc se utilizan 2 canales (WW + CW), en el modo XY 3 (R+G+B), en el modo R9 se utilizan 4-6 canales.
Los transformadores DALI pueden soportar 100 W por canal, sin embargo, la duración total de carga indicada del transformador.
100W = 1x100W, 2x50W o 4x25W
200W = 1x100W, 2x100W o 4x50W
12-48V driver = 5x120W (Admite también el modo RGB + CCT rc, 2 direcciones)
Programación paso a paso del transformador DALI
Selección del perfil de dispositivo para transformadores DALI LedStore
- Pulsa ambos botones simultáneamente hasta que parpadee la pantalla.
- Modos de navegación (7C, r9, t6, XY, H5, Tc, etc.)
- Mantén pulsados ambos botones para seleccionar el modo.
- Reinicia el transformador (normalmente)
Configurar la dirección DALI
- Mantén pulsado el botón izquierdo hasta que los números empiecen a parpadear.
- Ajusta las unidades y las decenas por separado.
- Mantén pulsado para guardar la dirección.
Programación de la dirección DALI con el maestro DALI
El transformador también puede asignarse automáticamente programando el maestro DALI para que identifique 1 ó 2 dispositivos en función del modo de funcionamiento establecido.

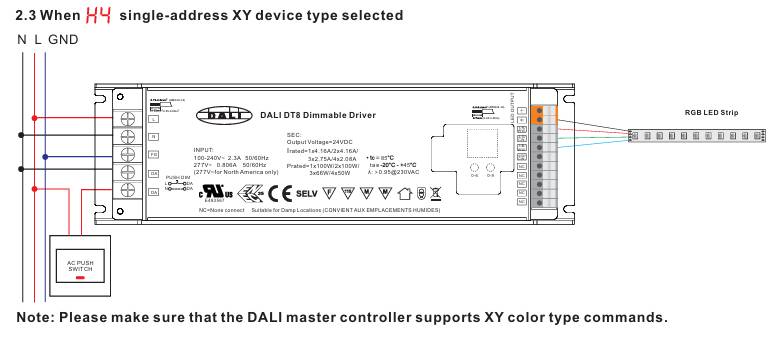

Utilizar con regulador de intensidad Push
¡El transformador DALI LedStore de 100 W y 200 W también se puede controlar con el botón tradicional PUSHDIM! ESTO significa que puedes regular y ajustar la temperatura de la luz con un pulsador tradicional. Admite funciones monocromáticas, CCT y RGB. NO RGBW.
Funciones PUSHDIM
- Clic = ON/OFF
- Pulsación larga = Ajuste del brillo
- Doble clic = Cambiar al tono CCT o al ajuste de color (RGB)
Diagnóstico de averías y funciones de memoria
- Sobrecarga: rearme automático
- Sobrecalentamiento: protección y puesta en marcha tras enfriamiento
- Función de memoria: recuerda el estado anterior tras el apagado
Preguntas más frecuentes
¿Qué espacio para la luz CCT?
Tc (una dirección) o 7C (2 direcciones)
¿Puedo utilizar el control Push sin un maestro DALI?
Sí que puedes.
¿Cuántas direcciones ocupa un transformador?
Programación 1-4 según el modo. Dirección DIM/CCT 1 y direcciones RGB/CCT 2-4.
¿Puedo combinar RGB y luz blanca por separado?
Sí, el modo H6 es adecuado. La cinta de leds RGB y la cinta de leds blancos están separadas en 2 direcciones.
¿Cuál es el mejor led RGBW para tira?
El modo R9 es el mejor
Resumen y recomendaciones
En LedStore encontrarás una amplia gama de transformadores y controladores DALI. También podemos ayudarte con el diseño.
