Regulación DALI: sistema de iluminación digital

Los sistemas de control de la iluminación, como la regulación DALI, han evolucionado considerablemente en los últimos años con la introducción de nuevas tecnologías que permiten una mayor precisión y flexibilidad en el control de la iluminación. Una de las más interesantes de estas tecnologías es DALI (Interfaz Digital de Iluminación Direccionable), que permite un sofisticado control de la regulación de luces individuales o grupos de luces. En este artículo examinamos más de cerca la regulación DALI, sus ventajas y cómo puede mejorar el rendimiento y la eficiencia energética de un sistema de iluminación. Este artículo es una continuación de aquél en el que repasamos las tecnologías de atenuación

¿Qué es la regulación DALI?

La regulación DALI es un sistema de control de la iluminación que utiliza un protocolo digital para comunicarse entre el controlador de iluminación y las propias luces. Esto permite controlar con precisión el brillo y el color de luces individuales o grupos de luces, así como almacenar y recuperar situaciones de iluminación preprogramadas. Los sistemas de regulación DALI suelen constar de un controlador DALI que envía comandos y luces compatibles con DALI que pueden recibir y responder a esos comandos.

DALI funciona mejor cuando se diseña y construye desde cero. Esto se debe a que se necesitan dos cables de control entre los dispositivos.

El sistema DALI en pocas palabras

Supón que tienes varias lámparas en tu habitación y quieres ajustar el brillo de todas ellas a la vez. ¡Aquí es donde entra en juego DALI!

Un sistema DALI es como un jefe que dice a todas las bombillas lo que tienen que hacer. Utiliza señales especiales, como si el jefe gritara órdenes a las bombillas. Estas señales indican a las bombillas cuánta electricidad deben consumir y cuánta luz deben emitir.

Cada lámpara o grupo de lámparas tiene un ordenador especial, llamado controlador DALI, que escucha las señales del sistema DALI. Cuando el sistema DALI envía una señal a una lámpara, el controlador DALI de la lámpara recibe el mensaje y hace que la lámpara se ilumine o se atenúe en consecuencia.

Cuando utilizas un regulador DALI, éste envía una señal al sistema DALI. A continuación, el sistema DALI envía señales a todas las luminarias de la sala, indicándoles la intensidad que deben tener. ¡Así funciona DALI!

Características principales de DALI

• ¡Es un protocolo gratuito! Cualquiera puede utilizarlo.
• La certificación DALI2 exige que los dispositivos fabricados por distintas empresas funcionen juntos.
• DALI es bastante fácil de configurar. Puedes instalar los cables de alimentación y control uno al lado del otro, ya que no es necesario protegerlos. Así que 5 cables van por todas partes: L, N, tierra y 2 cables de control. (5x1,5 MMJ)
• El cableado puede instalarse de cualquier forma, siempre que esté a menos de 100 metros del controlador del BUS DALI. La distancia puede ser incluso mayor si se utilizan repetidores.
• Como DALI utiliza señales digitales para la comunicación en lugar de señales analógicas, los aparatos reciben los mismos valores de regulación. Esto hace que el control del grupo de control sea muy eficaz y preciso.
• El sistema de direccionamiento del sistema (dirección DALI) garantiza que cada aparato o grupo pueda controlarse individualmente.

Ventajas de la regulación DALI

DALI regulable es una tecnología de control de la iluminación eficiente y flexible que ofrece muchas ventajas sobre los sistemas de regulación analógicos tradicionales. Su precisión, eficiencia energética, escalabilidad y capacidad de integración con otros sistemas de automatización de edificios la hacen muy adecuada para una amplia gama de aplicaciones en edificios comerciales, industriales y residenciales. Estas son las ventajas de la regulación DALI:

• Precisión: la regulación DALI permite controlar con precisión el brillo y el color de luces individuales o grupos de luces, lo que puede ser especialmente útil en edificios comerciales, industriales y residenciales. Esto permite un mayor control y flexibilidad en el diseño de la iluminación.
• Eficiencia energética: La regulación DALI puede ayudar a reducir el consumo de energía y disminuir los costes de funcionamiento, ya que el brillo y el color de las luces pueden controlarse con precisión.
• Escalabilidad: Los sistemas de regulación DALI pueden ampliarse fácilmente para controlar un gran número de luces, lo que los hace muy adecuados para grandes proyectos comerciales o industriales.
• Integración: Los sistemas de regulación DALI pueden integrarse fácilmente con otros sistemas de automatización de edificios, como los de climatización y seguridad, lo que permite un mejor control y automatización de la iluminación del edificio.
• Flexibilidad: la regulación DALI permite una amplia gama de opciones para controlar las luces, desde el simple encendido y apagado hasta opciones de control más avanzadas, como establecer y restablecer condiciones de iluminación preprogramadas.
• Estándar abierto: garantiza que los dispositivos de distintos fabricantes funcionen siempre de la misma manera cuando se conectan entre sí. También puedes sustituir las piezas existentes por otras nuevas y mejores a medida que estén disponibles.
• Fácil de instalar: con la tecnología de fibra óptica DALI, no tienes que dividir las luces en zonas ni controlar el cableado. Así que no tienes que hacer un seguimiento de las zonas ni controlar el cableado.El sistema DALI tiene dos cables conectados. Estos cables controlan todos los dispositivos. Los instaladores no tienen que hacer un seguimiento de todo, porque no necesitan saber cómo se instalarán finalmente las luces.
• Fácil de cambiar: puedes modificar los ajustes rápidamente. Al cabo de un tiempo, puede que quieras cambiar las luces y conseguir algo más bonito. El software centralizado facilita el cambio de los perfiles de iluminación.

¿Por qué NO debes utilizar la regulación DALI?

Sin embargo, como todas las tecnologías, la regulación DALI tiene sus pros y sus contras. No todo es siempre tan fácil como se anuncia. Estos son algunos de los inconvenientes de la regulación DALI:

• Coste: los sistemas de regulación DALI pueden ser más caros que los sistemas tradicionales de regulación analógica, porque requieren luminarias compatibles con DALI y un controlador DALI.
• Instalación: Los sistemas de regulación DALI pueden ser más complejos de instalar que los sistemas de regulación analógicos tradicionales y pueden requerir formación y conocimientos especiales.
• Puede no ser fácil de sustituir: al cabo de un tiempo, puede que quieras cambiar las luces y conseguir algo más bonito. Dependiendo del tamaño de tu sistema, puede que necesites un ingeniero de software para programarlo.
• Compatibilidad: no todas las luminarias son compatibles con los sistemas de regulación DALI, porque el alcance es menor, por ejemplo en iluminación interior.
• Disponibilidad limitada: los sistemas de regulación DALI no están muy extendidos.
• Mantente al día: Para que un sistema DALI funcione, tienes que crear una base de datos que vincule las direcciones de los LED con los controladores adecuados. Para que estos sistemas funcionen de forma óptima, es necesario supervisarlos.
• No para reequipamiento: es mejor dejar DALI en los edificios nuevos, ya que es muy difícil reequipar dos cables adicionales.

Por tanto, la instalación de DALI puede ser más cara y compleja, y requiere formación y conocimientos especializados. Además, no todas las luminarias son compatibles con los sistemas de regulación DALI y puede que no estén disponibles en todos los distribuidores. Considera detenidamente tus necesidades y tu presupuesto antes de decidir si un sistema DALI es adecuado para ti.

Historia de DALI

DALI tiene sus raíces a finales de los 80 y principios de los 90, cuando un grupo de fabricantes de iluminación, científicos e ingenieros se reunieron para desarrollar un protocolo de comunicación digital normalizado para el control de la iluminación.

La regulación DALI (Interfaz Digital de Iluminación Direccionable) es una tecnología relativamente nueva en el campo de los sistemas de control de la iluminación, pero su historia de desarrollo se remonta varias décadas atrás. Los pioneros fueron los fabricantes europeos de balastos. La idea era hacer una versión mejorada de la regulación 0/1-10V, permitiendo que el sistema de control se comunicara con cada controlador LED y grupo de dispositivos en ambas direcciones. Con los controles 0-10V, sólo se señaliza en una dirección.

DALI 1.0

En 1998, la Comisión Electrotécnica Internacional (CEI) publicó la primera versión de la norma DALI, conocida como DALI 1.0. Esta norma definía los protocolos y las características eléctricas de los sistemas DALI, permitiendo el desarrollo de productos interoperables entre distintos fabricantes.

En los años siguientes, la norma DALI se actualizó y perfeccionó para incluir nuevas funciones, como la compatibilidad con múltiples dispositivos de control, la mejora de la seguridad y una mayor escalabilidad. En 2012, la CEI publicó la última versión de la norma DALI1, conocida como IEC 62386, que ahora se utiliza ampliamente en el sector de la iluminación.

Desde que se publicó la primera norma DALI, la tecnología ha crecido rápidamente en popularidad y ahora se utiliza ampliamente en espacios comerciales y públicos. La regulación DALI es especialmente popular en edificios energéticamente eficientes, donde el control preciso de los niveles de iluminación puede ayudar a reducir el consumo de energía y los costes.

DALI 2.0

DALI2 (2020) es la última versión del protocolo DALI, que se basa en el protocolo DALI original y lo mejora.

Una de las principales diferencias entre DALI y DALI2 es el número de dispositivos que pueden conectarse a un sistema. El protocolo DALI original permite hasta 64 dispositivos, mientras que DALI2 permite hasta 512 dispositivos. Esto significa que DALI2 puede controlar un mayor número de luces y otros dispositivos en un solo sistema.

La segunda diferencia es la funcionalidad. DALI2 ofrece funciones adicionales, como escenas de iluminación, iluminación CCT e iluminación RGB. DALI2 también es más compatible con sensores y otros dispositivos, lo que permite un control y una automatización más avanzados.

En cuanto a la seguridad, DALI2 también ofrece funciones de seguridad mejoradas, como actualizaciones seguras del firmware, intercambio seguro de claves y encriptación de las comunicaciones. Esto hace que DALI2 sea más resistente a la piratería informática y otras amenazas a la seguridad.

En general, DALI2 es una mejora del protocolo DALI original, ya que ofrece funciones más avanzadas, mayor escalabilidad y seguridad mejorada. También es compatible con DALI, por lo que los dispositivos que utilizan el protocolo DALI original pueden seguir utilizándose en un sistema DALI2.

¿Cuáles son las principales diferencias entre DT6 y DT8?

El transformador DT6-led necesita una dirección DALI para ajustar el brillo de un color de los LED.

Los comandos y funciones DT8 están pensados sólo para el control del color, pero las funciones DT6 pueden utilizarse con cualquier controlador LED DALI.

Puedes utilizar la pieza 207, la pieza 209 o ambas para un controlador LED que cambie de color.

Una dirección DALI puede controlar cualquier número de controladores LED DT8. Esto significa que una sola dirección puede controlar tanto la temperatura de color como el brillo de la luz. En DT6, se necesitarían direcciones distintas para cada color.

Los números DT más utilizados son:

Controladores LED DT6 Pieza 207

Dispositivos de control de color DT8 - Parte 209

Compatibilidad entre productos

La primera versión de DALI no funcionaba bien con otros sistemas. No funcionó porque el protocolo era demasiado limitado y muchas empresas diferentes intentaron mejorarlo añadiendo funciones que no funcionaban bien entre sí.

Con DALI2, este problema quedó resuelto. DALI2 es mucho más completo y tiene muchas más funciones que su predecesor. Esto significa que algunos fabricantes ya no pueden introducir cambios en DALIii y que todos los dispositivos DALI2 deben cumplir todas las normas IEC62386.

Recuerda que, aunque DALI2 también te permite utilizar componentes DALI antiguos, no puedes hacer todo lo que puedes hacer con DALI2 porque los dispositivos DALI antiguos tienen comandos limitados.

¿Cómo se controla un dispositivo DALI?

Las instalaciones DALI utilizan luces LED estándar. Utilizan módulos receptores DALI y transformadores DALI. Estos componentes se conectan a DALI mediante líneas de comunicación digital bidireccionales. El centro de control puede ser cualquier cosa, desde un ordenador portátil hasta una mesa de control de iluminación de alta tecnología.

Enfocando y ajustando los comandos de los pulsadores, puedes controlar una sola luz, un grupo de luminarias o una zona de iluminación. Cuando se utiliza un interruptor, puedes programar que todas las luces de un mismo "grupo" se enciendan o cambien de color al mismo tiempo.

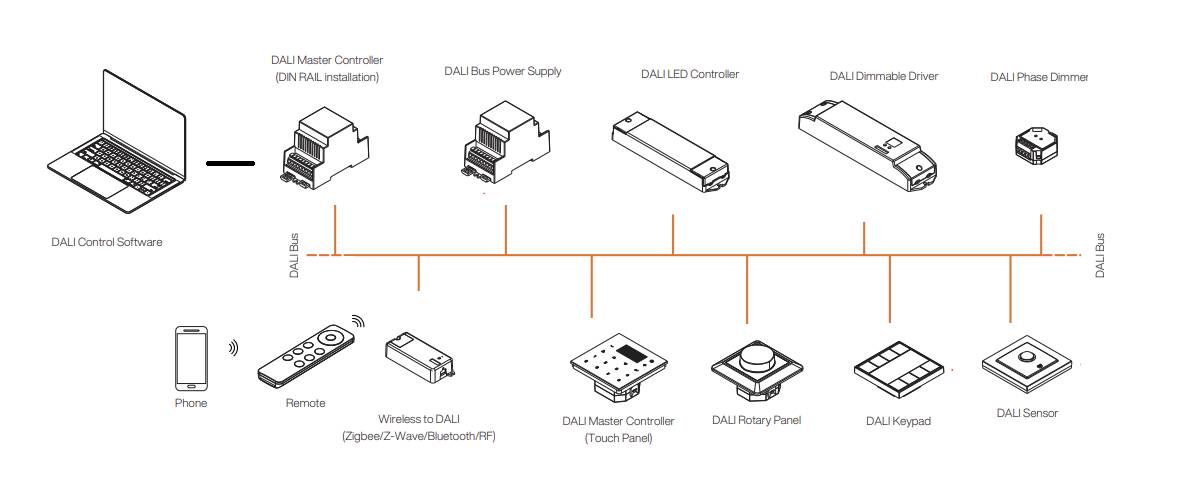

¿Cuáles son los componentes de DALI?

La regulación DALI (Interfaz Digital de Iluminación Direccionable) es un tipo de sistema de control de la iluminación que permite controlar con precisión la intensidad de luces individuales o grupos de luces. El sistema consta de varios componentes clave, entre ellos

DALI-maestro: estos dispositivos actúan como centro del sistema y se encargan de enviar órdenes a las luces. Suelen estar conectados a una interfaz, como un panel táctil montado en la pared o una aplicación para smartphone, que permite a los usuarios ajustar los niveles de iluminación.

Transformadores o controladores DALI: estos dispositivos se encargan de controlar la alimentación de las luces, y suelen estar instalados en las propias luminarias. Reciben órdenes del controlador DALI y ajustan en consecuencia la potencia luminosa, el color de la luz o la temperatura de color de la luz. p. ej. regulador de intensidad DALI.

Sensores DALI: estos dispositivos se utilizan para medir el nivel de iluminación ambiental de una habitación y pueden usarse para ajustar automáticamente los niveles de iluminación para una visibilidad y eficiencia energética óptimas. Pueden integrarse en un controlador DALI o instalarse como dispositivos autónomos.

Fuente de alimentación DALI: una fuente de alimentación DALI es un dispositivo que suministra energía a un sistema DALI. Es un componente independiente que se conecta al controlador DALI y a las luces.

Cables de comunicación DALI: estos pares de cables conectan los distintos componentes de un sistema DALI.

¿Qué es un bus DALI (DALI BUS)?

En un sistema DALI, TODOS los dispositivos y la fuente de alimentación del bus están conectados a un bus de dos hilos y comparten información. Este sistema de 2 hilos es el sistema nervioso del sistema de iluminación. Envía y recibe todas las señales del controlador a las luminarias y viceversa. Así, desde el controlador o el software del aparato, siempre se conoce el estado del aparato.

El bus DALI debe estar alimentado para enviar datos entre dispositivos. Utiliza unos 16 V. Estos dispositivos se denominan fuentes de alimentación DALI o, en muchos casos, el maestro DALI también actúa como fuente de alimentación de los cables de señal.

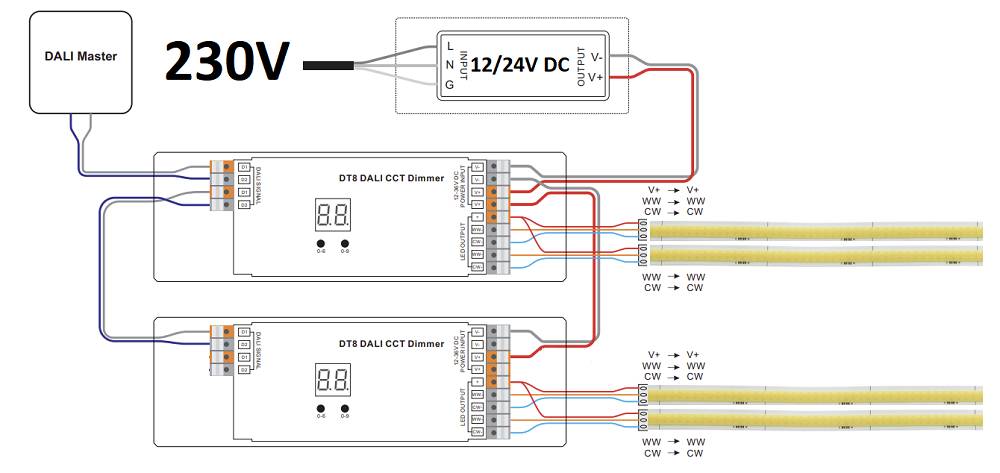

¿Cómo se cablean los sistemas de iluminación DALI?

Como ya hemos dicho, puedes enviar señales digitales a través del bus con sólo dos cables. Los cables pueden estar polarizados positiva o negativamente. La mayoría de los dispositivos de control funcionan con ambos. Los sistemas DALI pueden conectarse con cableado estándar de cinco hilos, por lo que no necesitan protección especial.

Como en un sistema DALI no se necesitan grupos de cables, puedes conectar todos los cables en paralelo con el bus. Esto supone un cambio significativo respecto a los sistemas de iluminación tradicionales, ya que las órdenes enviadas desde el controlador contienen toda la información necesaria para encender, regular y cambiar el color de las luces.

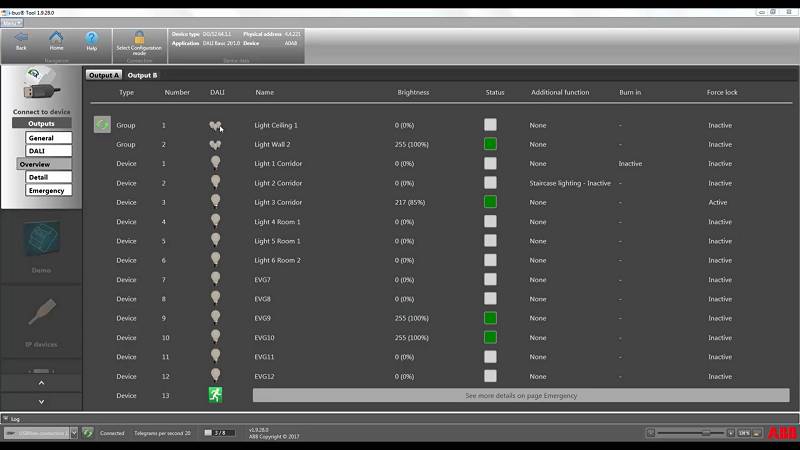

Una vez que todo está conectado, se puede configurar el software Dali para que funcione con el sistema. Como el sistema es flexible, puedes construir y utilizar distintos escenarios y programas de iluminación sin cambiar el cableado físico. Según el software y las aplicaciones, esta configuración puede ser fácil o difícil.

¿Dónde se utilizan los sistemas de iluminación DALI?

DALI es una tecnología de iluminación que se puede modificar y tiene un precio razonable. Este tipo de sistema de iluminación centralizado suele encontrarse en grandes locales comerciales (por ejemplo, la iluminación nocturna y la diurna pueden programarse por separado). DALI se utiliza principalmente en empresas y grandes instalaciones. Sin embargo, la gente lo utiliza cada vez más en sus hogares más prestigiosos. En el hogar, por ejemplo, para regular la iluminación de tiras de LED o si quieres paneles de LED y luz indirecta para un determinado espacio almacenado.

¿DALI, TRIAC o PUSHDIM?

Por tanto, un dimmer triac sólo funcionará con dos hilos, mientras que un dimmer DALI requiere al menos 4 hilos. A menudo, el PUSHDIM también puede implementarse con sólo dos cables.

El sistema Dali2 permite controlar y regular las luces led CCT, pero Triac sólo permite regular, al igual que PUSHDIM.

Así que downlights, tira led, panel led. Todas las fuentes de luz son adecuadas para todos los tipos de regulación, pero el transformador que elijas para la luminaria led determina cómo se controla.

Resumen

La regulación DALI es una tecnología de control de la iluminación eficiente y flexible que ofrece muchas ventajas sobre los sistemas de regulación analógicos tradicionales. Sin embargo, puede ser más cara y compleja de instalar y poner en servicio, y requiere formación y conocimientos específicos. Además, no todas las luminarias son compatibles con los sistemas de regulación DALI y puede que no estén disponibles en todos los países y regiones. Considera detenidamente tus necesidades y tu presupuesto antes de decidir si la regulación DALI es adecuada para ti.
