La iluminación con temperatura de color controlada o CCT es superpopular. Casi todas las casas que diseñamos vienen con iluminación personalizable y hay cierta confusión a la hora de calcular la potencia. En este artículo te diremos cuál es la potencia real de los focos y paneles LED CCT cuando se mide.
¿Por qué medir la potencia real de las luminarias LED CCT?
A menudo, la potencia de una luminaria se indica con una sola temperatura de color (por ejemplo, "9W"), pero las luminarias CCT tienen un circuito LED cálido y otro frío. Si ambos circuitos LED se encienden al mismo tiempo sin un transformador CCT, la potencia absorbida puede llegar a ser el doble. El transformador CCT divide la potencia de los circuitos LED cálido y frío para que permanezca constante.
Si se utiliza mal, un punto CCT de 9 W es en realidad una luminaria de 18 W , en cuyo caso tanto los LED cálidos como los fríos estarían encendidos a plena potencia al mismo tiempo.
No se trata sólo de un riesgo teórico: la electrónica de la luminaria puede resultar dañada por un exceso de corriente si el controlador no está diseñado para este uso. Por eso, los puntos y paneles CCT indican por defecto la potencia de entrada correcta.
Focos LED CCT - Resultados reales de las mediciones
A continuación se muestra una tabla de los cuatro puntos CCT recomendados. Cada uno se mide a tres temperaturas de color diferentes.
¡NOTA! Los focos R023, R033 y SQ033 se midieron con un difusor opalino. El difusor se puede quitar, con lo que aumenta la potencia luminosa total en un +10-15% y se estrecha el haz y hace que la luz llegue más lejos (Lux a 1 m de distancia). Todas estas luminarias se caracterizan por una fuente de luz empotrada.
El foco 023 tiene una lente de cristal esmerilado que no se puede quitar. El modelo 023 tiene la fuente de luz en la superficie.
Todas las mediciones se realizan con un controlador Zigbee CCT.
Producto
Temperatura de color
Potencia (W)
Potencia luminosa (lm)
CRI
R9
Lux 1m
Eficacia (lm/W)
023
Blanco cálido
9.3
577
97
99
750
62
Blanco neutro
9.3
688
95
96
891
74
Blanco frío
9.3
799
92
92
1032
85
R023
Blanco cálido
9.1
481
98
99
196
53
Blanco neutro
9.1
563
95
96
229
62
Blanco frío
9.1
645
92
92
262
71
R033
Blanco cálido
9.4
683
90
90
266
73
Blanco neutro
9.4
744
91
91
289
80
Blanco frío
9.4
804
91
92
311
86
SQ033
Blanco cálido
9.1
558
90
90
207
61
Blanco neutro
9.1
639
91
92
236
70
Blanco frío
9.1
719
91
94
265
78
¿Qué podemos aprender de los resultados de los spots LED?
Todos los puntos permanecen a 9,1-9,4 W, lo que significa que el controlador está diseñado para un circuito a la vez.
La luz fría produce hasta un 40% más de luz que la luz cálida porque tiene una mayor eficiencia.
Todos los focos alcanzan un CRI superior a 90: una elección excelente para uso en interiores y precisión cromática.
De izquierda a derecha, los focos están en 2700 Kelvin, blanco cálido, 4000K blanco neutro, 6000K luz día. NOTA Los efectos cromáticos de la luz se acentúan en la fotografía y cuando se colocan uno al lado del otro.
Paneles LED CCT - Resultados reales de las mediciones
A continuación se muestran los resultados de las mediciones de todos los paneles probados. Se incluyen diferentes tamaños (ø120 → 300x300 mm)
Todas las mediciones se realizan con un controlador Zigbee CCT.
Producto
Temperatura de color
Potencia (W)
Potencia luminosa (lm)
CCT (K)
CRI
R9
Lux 1m
Eficacia (lm/W)
Ángulo del foco (°)
Techo ø120
Blanco cálido
6.5
477
3235
98
99
155
74
124
Blanco neutro
6.5
486
4236
98
94
158
75
124
Blanco frío
6.5
495
5236
99
92
161
76
124
Techo ø160
Blanco cálido
9.6
796
2658
97
99
243
83
129
Blanco neutro
9.6
871
4624
97
95
266
91
129
Blanco frío
9.6
945
6589
97
90
289
99
129
Techo ø200
Blanco cálido
15.2
1282
2896
98
99
403
85
127
Blanco neutro
15.4
1368
4192
98
99
430
90
127
Blanco frío
15.6
1453
5488
98
98
456
95
127
Panel 300x300
Blanco cálido
15.6
1355
2736
97
987
379
87
131
Blanco neutro
15.6
1488
4617
97
98
405
96
131
Blanco frío
15.6
1621
6498
97
98
431
104
131
Paneles: ¿qué nos dicen los datos?
En los paneles CCT, el consumo de energía es claramente una función del circuito LED individual, no de la suma de ellos.
El coeficiente de eficacia es ligeramente mejor que el de las manchas.
El CRI se mantiene por encima de 97 en casi todos los valores, lo que los hace ideales para la iluminación de tareas.
En una habitación con paneles de madera, los tonos de la madera, así como los del suelo, cambian drásticamente según el tono de luz blanca que ajustes desde los paneles.

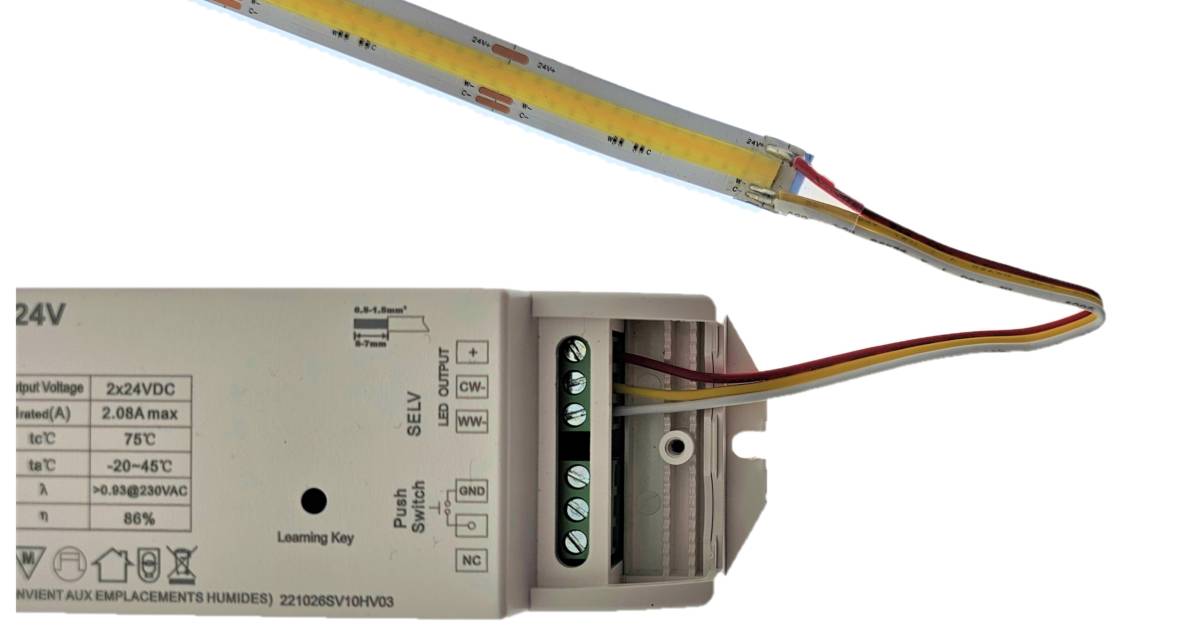

Aunque el controlador lo permita durante poco tiempo, una carga continua de 2x provocará el sobrecalentamiento y el fallo de los componentes. Por tanto, nunca conectes el frío y el calor al mismo terminal, sino que el control debe hacerse con transformadores y reactancias diseñados para el control del TPC. La imagen muestra una tira de luz CCT Led con el mismo cableado que los focos CCT o los paneles CCT.
Si sólo quieres normalizar el color una vez y no quieres utilizar mandos, puedes instalar un interruptor deslizante intermedio para seleccionar el tono.

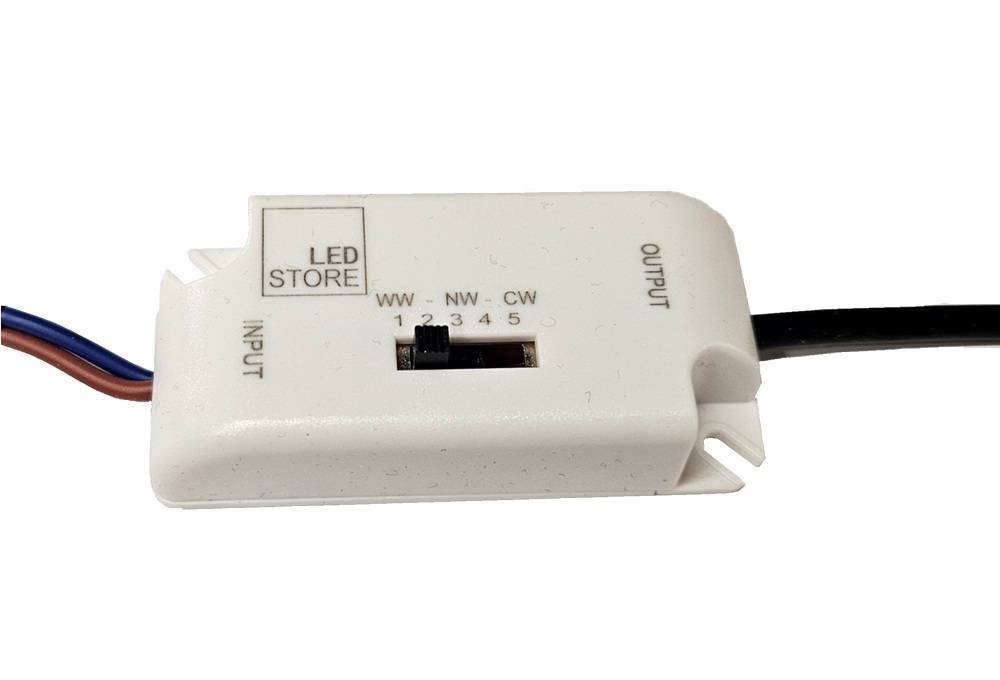

Interruptor deslizante CCT para ajustar la temperatura de color durante la instalación.
Preguntas más frecuentes (FAQ)
¿Por qué una luminaria CCT no es el doble de potente, aunque tenga dos circuitos LED?
Como el controlador divide la potencia de los circuitos, se evita la sobrecarga.
¿La luz fría es siempre más eficaz que la luz cálida?
Sí, normalmente la luz fría (5000-6500K) produce más luz con la misma potencia (5-15%).
¿Puedo combinar luz fría y cálida en un neutro?
¡Directo a ET! Sólo con un controlador dedicado que limite la corriente al circuito LED. De lo contrario, romperás el circuito LED sobrecargándolo.
¿Cómo has medido los valores?
Todos los valores se midieron a una distancia de 1 m con un fotómetro calibrado.
¿Qué luminaria es adecuada para la iluminación precisa de tareas?
Selecciona CRI >95 y un valor de lux alto, por ejemplo un panel de 300x300 o un punto 023.
¿Qué ocurre si sobrecargo una luminaria CCT?
Sobrecalentamiento y rotura
Resumen
Las luminarias CCT ofrecen ajustabilidad y una reproducción cromática precisa.
Los luxes se ven afectados por el ángulo de apertura del objetivo, aunque los lúmenes sean los mismos.
Una iluminación bien diseñada siempre es la mejor solución para el hogar, la oficina y los espacios públicos.
El servicio de atención al cliente de LedStore está siempre a tu disposición para responder a tus preguntas y resolver incluso los problemas técnicos más difíciles.
