Con tantas opciones disponibles, a veces puede resultar difícil encontrar el transformador LED adecuado. En este artículo, abordaremos la cuestión de la corriente constante o la tensión continua. Corriente Constante (CC) y Tensión Constante (CV). Responderemos a las preguntas de por qué y cuándo son necesarios, y repasaremos sus características.
¿Qué es un transformador LED?
Un transformador de leds es un dispositivo que regula la cantidad de corriente que fluye hacia los circuitos de leds. Todos los transformadores son de tensión constante (CV), de corriente constante (CC) o de ambas. Surge la pregunta, ¿cuál de los controladores necesitas? La respuesta sencilla es que depende principalmente de tu luminaria LED. Ya hemos escrito antes en el blog sobre los transformadores Led, así que hay más información sobre el tema.
¿Cómo funciona el LED?
Los LED son la fuente de luz más utilizada en la actualidad. Los LED son diodos semiconductores que se forman juntando dos materiales ligeramente diferentes para crear una unión PN (positivo y negativo).
Los huecos de tipo P tienen una carga positiva adicional y los electrones de tipo N tienen una carga negativa adicional. Combinándolos en una unión PN, produce luz aplicándole una corriente continua.
El color de la luz depende de los materiales utilizados en el semiconductor. Puedes leer más sobre el LED como tecnología en nuestro artículo ¿Qué es el LED?
Como cualquier otro semiconductor, los LED permiten que la corriente fluya hacia delante, pero impiden que fluya hacia atrás. Un LED produce luz cuando una corriente eléctrica pasa a través de él desde el ánodo (+) hasta el cátodo (-).
Características de la corriente del LED y coeficiente de temperatura
Al igual que los diodos de unión PN tradicionales, los LED también dependen de la cantidad de corriente que fluye a través de la tensión de avance. Pequeños cambios en la tensión provocan grandes cambios en la corriente.
Normalmente, la tensión directa (voltios) de los LED es de 2-3,5 V con una corriente directa de 10-200 mA. Es decir, la cantidad de corriente aumenta drásticamente incluso con un pequeño cambio en el voltaje.
Se podría pensar que cuando la tensión de un LED es fija, la corriente es fija. Es decir, la tensión constante o la corriente constante es la misma.
De hecho, la relación tensión/corriente de los LED no es fija, sino que cambia con la temperatura. Así, mientras que la tensión es fija, la corriente no es fija, sino que cambia con la temperatura. Esto se debe a que el LED es un diodo, y tiene un coeficiente de temperatura negativo.

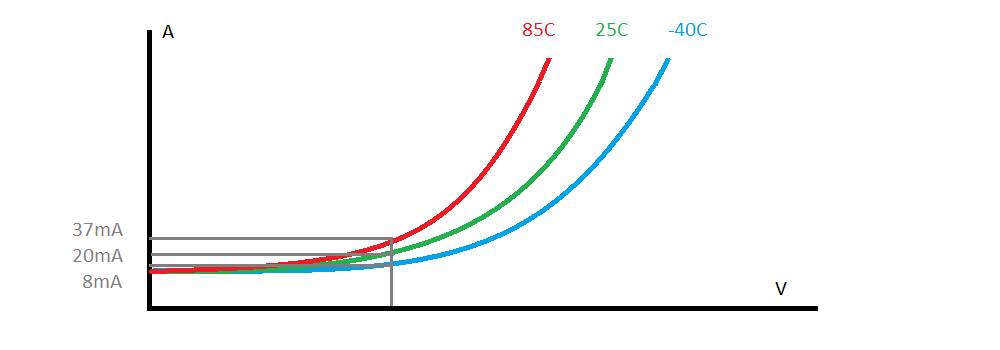

La siguiente figura muestra 3 curvas que representan LEDs a diferentes temperaturas. A la misma tensión de 3,3 voltios, las corrientes son de 8 mA, 20 mA y 37 mA.
Coeficiente de temperatura, normalmente -2 mV/grado (-1,5 - 2,5 mV/°C), lo que significa que a medida que aumenta la temperatura, el consumo de corriente del LED aumenta proporcionalmente de forma más pronunciada.
En otras palabras, en el diseño de una luminaria LED, el elemento de refrigeración afecta al consumo de corriente del LED, y para seleccionar el transformador adecuado, hay que medir el consumo de corriente del LED a su temperatura de funcionamiento y de servicio.
Hemos tratado el tema con más detalle en nuestro artículo ¿Por qué el cuero no soporta el calor?
¿Qué es un transformador LED de corriente constante?

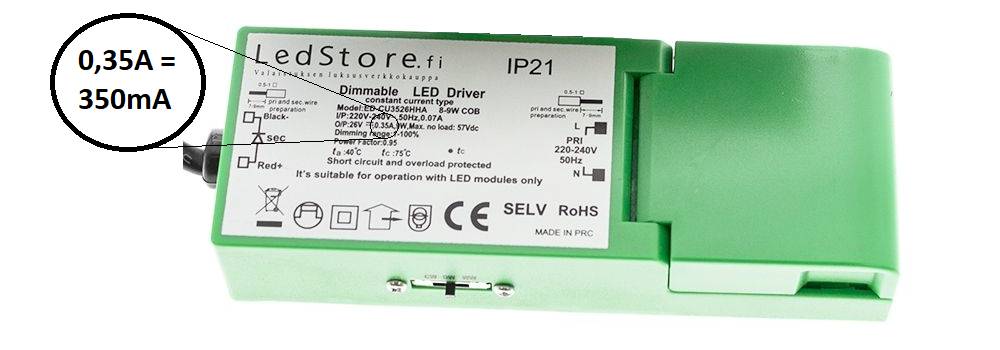

El transformador LED de corriente constante cambia la tensión en todo el grupo de luminarias para mantener una corriente constante. Por tanto, los LED diseñados para funcionar con un transformador de corriente constante necesitan una determinada cantidad de corriente para funcionar correctamente.
La luz del led es más brillante a mayor corriente, pero si la corriente no es la diseñada para el led, éste arderá más y se calentará más, lo que hará que el led se queme rápidamente. Además, un led que se quema demasiado pierde propiedades luminosas, como la reproducción cromática. Por eso son tan importantes para los led la corriente constante y los transformadores de corriente constante.
Por el gráfico anterior del coeficiente de temperatura del LED, pudimos ver que es mejor utilizar un transformador LED de corriente fija para evitar el aumento de temperatura.
¿Cuándo se necesita un transformador LED de corriente constante?
Los transformadores de corriente estándar se utilizan principalmente en luminarias LED, en las que la salida de corriente del transformador LED suministra directamente energía al circuito LED. Este método proporciona una alta eficiencia y una baja complejidad.
Los transformadores LED de corriente constante son la mejor opción si, por ejemplo, vas a construir tú mismo la luminaria. Estos transformadores pueden utilizarse con una sola bombilla o en una cadena de LED en serie. La elección de un transformador de Led depende fundamentalmente de la finalidad para la que pretendas utilizarlo. El fabricante del circuito o luminaria Led siempre indicará la cantidad de corriente necesaria para hacer funcionar el Led.
Para el control de la iluminación, los transformadores de corriente constante son la mejor opción porque permiten un control continuo del brillo y la calidad de la luz cuando se conoce la cantidad de corriente.
¿Qué es el transformador led de tensión constante?

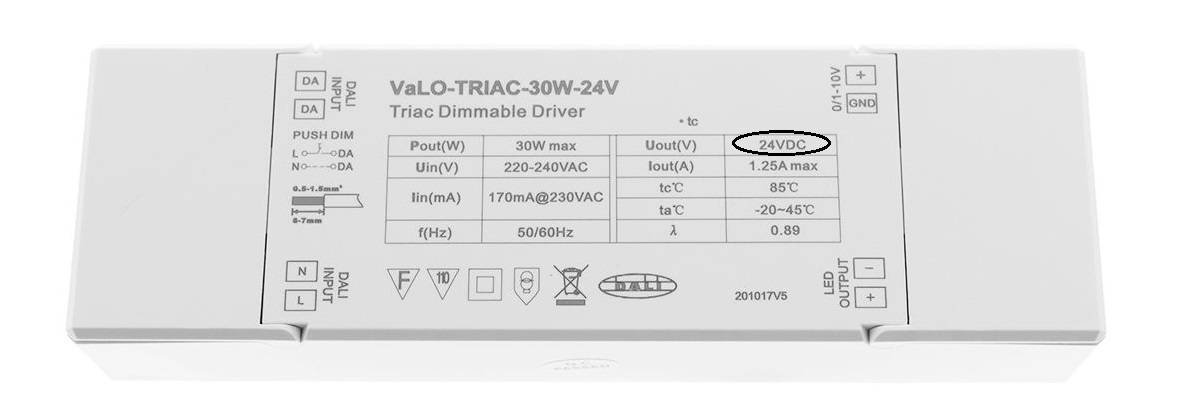

Sin embargo, los transformadores LED más habituales son los de tensión constante, 12 V CC o 24 V CC. Estos transformadores están diseñados para una tensión constante. La cantidad de corriente, a su vez, varía. Una luminaria LED de tensión constante requiere una determinada cantidad de tensión para funcionar correctamente.
Estas lámparas LED llevan incorporado un limitador o regulador de corriente para mantener constante la tensión. La corriente producida por el transformador de tensión constante puede variar porque puede variar el número de luces led. Por ejemplo, dos metros de tira led requieren el doble de corriente que un metro.
¿Puedo utilizar directamente un transformador led de tensión constante para cualquier led?
Ya sabemos que a medida que aumenta la temperatura de funcionamiento, aumenta el consumo de corriente del LED. Si la tensión (V) es constante, la corriente (A) aumentará de forma natural. Si utilizamos un transformador de tensión constante para un LED de corriente constante, el aumento de temperatura es muy rápido. Cuando se conecta la corriente, la temperatura del LED puede subir fácilmente a más de +80 o +90 grados centígrados. Por tanto, el LED no durará mucho y se apagará.
Según el gráfico mostrado anteriormente, a medida que aumenta la corriente, aumenta la temperatura, así que, por ejemplo, un LED diseñado para una corriente de 20 mA consumirá 35 mA y la temperatura aumentará hasta 85 grados y se mantendrá ahí, sin que aumente el brillo del LED.
¿Cómo puede utilizarse entonces un transformador de tensión constante para un transformador de intensidad constante?
Se puede añadir un limitador de corriente al circuito del LED. De este modo, la tensión constante se convierte en la corriente constante para el LED. Esto evita que el LED se sobrecorriente y se sobrecaliente, lo que aumenta su vida útil.
¿Cuándo se necesita un transformador de led de tensión constante?
Puedes utilizar un transformador led de tensión (V) constante con varios led conectados en paralelo, como las tiras led. Lo que tienen en común estas lámparas led y tiras led es que el fabricante ha instalado limitadores de corriente en la lámpara.

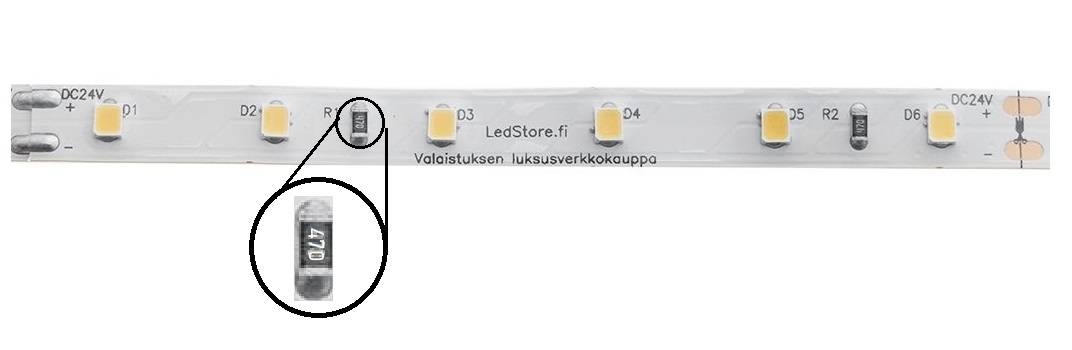

La imagen muestra una tira de LED con una resistencia limitadora de corriente instalada. La resistencia limita la corriente a una serie de 3 leds con una resistencia de 470 ohmios. Se trata de un circuito de leds blancos que utiliza una tensión de alimentación de 3,2 V. Con una tira de leds de 24 V en este caso, cada circuito de leds recibe 30 mA (24 V-3x3,2 V)/470 = 30 mA de corriente.
Este tipo de construcción es adecuada para los transformadores de leds de CC a CC. Las tiras de leds siempre tienen un límite de 3-6 leds en serie, lo que permite cortar la tira entre series.
Tomemos el ejemplo de una tira de LED con 5 conjuntos de 3 LED.
Cada conjunto de 3 LED requiere 90 mA (30 mA por LED). Así que los LED funcionarán perfectamente con una corriente de 450 mA.
Si hacemos funcionar la tira a 450 mA, pero cortamos un trozo, nos quedamos con cuatro series, y la corriente en cada serie aumenta a 112,5 mA (37,5 mA por LED).
El aumento de corriente empezará a dañar los circuitos led, por lo que es mejor utilizar un transformador led de tensión constante en las tiras led. Las tiras de leds siempre se fabrican para una tensión continua determinada. 12 ó 24 V. Así que utiliza un transformador de tensión continua para ellas.

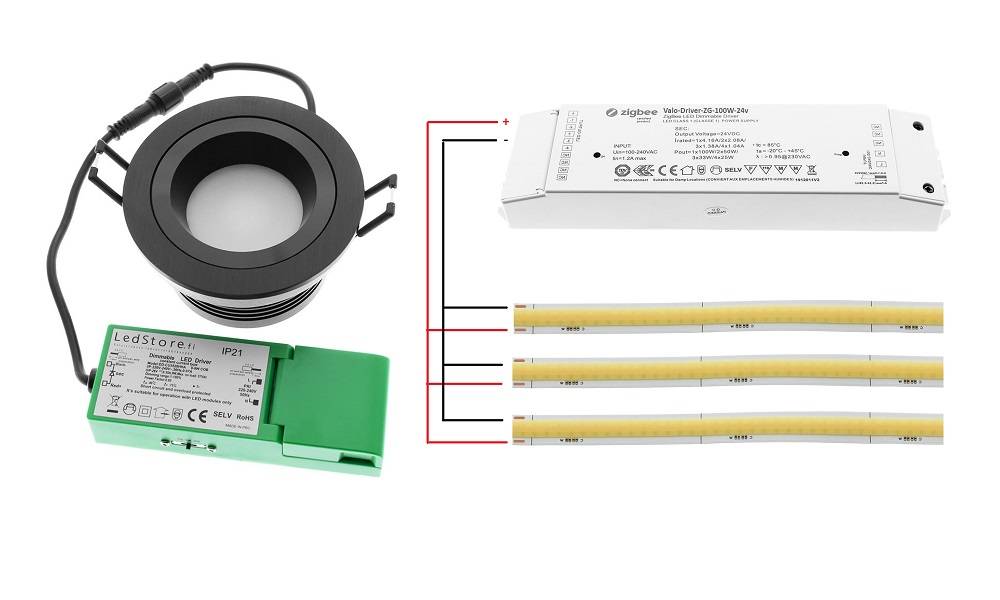

Transformador led de corriente constante o tensión continua
Breve resumen de los transformadores de tensión normalizada CV y de corriente normalizada CC:
| Vakiovirta | Tensión constante | |
| Potencia | La cantidad de corriente es fija | La cantidad de corriente cambia |
| Tensión | El valor de la tensión es variable | La tensión es fija |
Ventajas e inconvenientes de la tensión continua
Pros
- Tolerancia a fallos: significa que cuando falla una luz, la eficacia de las demás no se ve afectada.
- Fácil instalación: conecta una o varias tiras / luminarias led.
- Precio: en grupos grandes, un transformador de CC es más barato que muchos transformadores de CC.
- Modelos: suelen ser más pequeños que los transformadores de corriente estándar para alta potencia, 12V, 24V son los modelos más típicos.
Contras
- Eficacia: los transformadores de tensión constante tienen una eficacia menor que los transformadores de corriente constante.
- Tecnología adicional: las luminarias deben estar equipadas con un limitador de corriente.
Ventajas e inconvenientes de la electricidad estándar:
Pros
- Limitador: los limitadores de corriente estándar evitan que se supere el límite máximo de corriente especificado para el LED. Evitan que el LED se queme prematuramente y prolongan su vida útil.
- Precio: tienen el precio más bajo y una gran eficacia.
- Estándar: facilita a los diseñadores el control de la potencia luminosa.
- Para grandes: adecuado para LED de alta potencia.
Contras
- El efecto del árbol de Navidad: como las luces están conectadas en serie con un transformador de corriente constante, el fallo de una luz provocará el fallo de todas las luces.
- Inconsistencia: corriente y brillo desiguales para los LED paralelos.
¿Qué tipo de transformador led se necesita?
Para elegir el mejor transformador LED para tus necesidades, debes tener en cuenta los siguientes criterios:
- aplicación del transformador led
- tensión y corriente del led
- potencia
Resumen - ¿Transformador Led de corriente constante o de corriente continua?
Los LED son controlados por corriente estándar por naturaleza. Pero en muchas soluciones, la tensión continua es la mejor solución. Así que hay un lugar para ambos y no deben confundirse.
Si te interesa el desarrollo de la tecnología (de los transformadores), aquí tienes un enlace a la página web del Instituto Americano de Física. Al fin y al cabo, la tecnología evoluciona constantemente.
Experto en iluminación Led
LedStore es experta en iluminación Led desde 2010. Tenemos nuestro propio diseño de productos, por lo que nuestros productos son técnicamente punteros.
Nos centramos en luminarias de temperatura controlada y alta reproducción cromática. Producimos aprox. 500 diseños de iluminación para las obras de nuestros clientes.
Ofrecemos un servicio de tiras led a medida, es decir, tiras led de perfil a medida para todo el mundo. También instaladas.
Recuerda que siempre estamos a tu disposición para ayudarte en el camino a través del correo electrónico(myynti@ledstore.fi) y del teléfono (045 251 4510).
Siempre puedes compartir fotos de tus propios proyectos en las redes sociales con #ledstore.fi en IG y @ledstorefinland en FB. Nos encanta ver las cosas chulas que puedes hacer con nuestros LED, y ayuda a inspirar a los que aún no están seguros de la potencia y la maravilla de los LED. ¿Sabías que ya tenemos más de 3 500 fotos de nuestras instalaciones LED en nuestra Galería?
Galería de Luces Led:
Galería de productos: fotos de productos en diferentes lugares de instalación
Luz indirecta: luz indirecta en diferentes espacios
En habitaciones: luz en diferentes habitaciones
Referencias: casas completas que han sido fotografiadas.
FAQ - transformador led
1. Mitä eroa on vakiovirta- ja tasajännite-LEDien välillä?
Los LED de corriente constante reciben una corriente constante (mA), lo que garantiza una salida de luz uniforme y evita la sobrecarga. Los LED de corriente continua funcionan a una tensión constante (por ejemplo, 12 V o 24 V) y consumen la corriente que necesitan. La corriente constante es adecuada para módulos LED individuales, mientras que la tensión continua es práctica para encadenar tiras de LED, por ejemplo.
2. Miksi vakiovirtaratkaisu pidentää LED-valaisimen käyttöikää?
Los LED que funcionan con corriente constante evitan el sobrecalentamiento y las subidas de tensión repentinas porque la corriente permanece constante. Esto mantiene los chips LED sanos durante más tiempo, mantiene una calidad de iluminación constante y prolonga la vida útil general de la luminaria.
3. Milloin tasajännite on paras valinta?
La tensión continua (por ejemplo, 24 V) es una buena opción para conectar en cadena varios LED o tiras de LED, ya que la tensión de todas las luminarias sigue siendo la misma. Esto también facilita la instalación y el cableado, ya que no es necesario un regulador de corriente constante independiente para cada luminaria.
4. Miten valotehon tarve vaikuttaa oikean virtalähteen valintaan?
Si la luz LED tiene que producir una intensidad luminosa elevada, suele ser preferible una corriente constante, ya que garantiza una corriente constante y evita que los LED se sobrecarguen. En cambio, cuando se necesita una banda ancha de luz o varias luminarias en total, un sistema de corriente continua puede ser una solución más fácil y flexible.
5. Voiko vakiovirta- ja tasajännite-LEDit yhdistää samaan asennukseen?
En general, no se recomienda el uso mixto con la misma fuente de alimentación, ya que la corriente constante y la tensión constante funcionan de forma diferente. La instalación puede incluir ambos tipos de luminarias, pero deben estar conectadas a sus propios controladores o fuentes de alimentación para mantener un rendimiento óptimo de los LED.
