El control inalámbrico de la iluminación Zigbee permite programar los tiempos y las distintas situaciones de iluminación de casi cualquier aparato de iluminación de tu casa mediante receptores, controladores y concentradores de control inalámbrico Zigbee. Este artículo repasará los componentes del control de iluminación inteligente Zigbee, cómo emparejarlo con controladores inalámbricos y proporcionará consejos para los puntos problemáticos típicos basados en la experiencia. Hasta ahora, las interfaces con las que hemos tenido mejor experiencia son Samsung Smart Things y Philips Hue (otoño de 2022), de las que hablaremos sobre cómo emparejarlas con concentradores (puentes) en la siguiente parte, la 2. Estas interfaces permiten el control móvil desde un teléfono móvil o varios teléfonos móviles y tabletas, así como la creación y temporización de una amplia gama de escenarios de iluminación.

Dispositivos emparejados sin concentrador

Los dispositivos Zigbee pueden conectarse sin un puente/hub. Se conectan entre sí mediante una conexión RF (radiofrecuencia) inalámbrica, creando una red mallada entre ellos. No utilizan ninguna otra red, como la red doméstica, y por tanto no dependen de ésta. Siempre pueden ir acompañadas de interruptores tradicionales con cable para encender y apagar las luces. La conectividad inalámbrica no excluye esta opción, lo que hace que la regulación inalámbrica sea ideal para proyectos de renovación, por ejemplo. Naturalmente, las luces deben estar encendidas desde el interruptor para que funcione el control inalámbrico. También ofrecemos un regulador de intensidad con cable de 230 V que puede conectarse a un pulsador Zigbee inalámbrico (y a un concentrador (puente) si se desea). Además de un regulador y atenuador de temperatura de color de cuatro grupos que se conecta tanto a 230 V como inalámbricamente a 1-4 grupos de luminarias. Estos botones también se pueden añadir al concentrador o al puente para activar funciones automáticas.

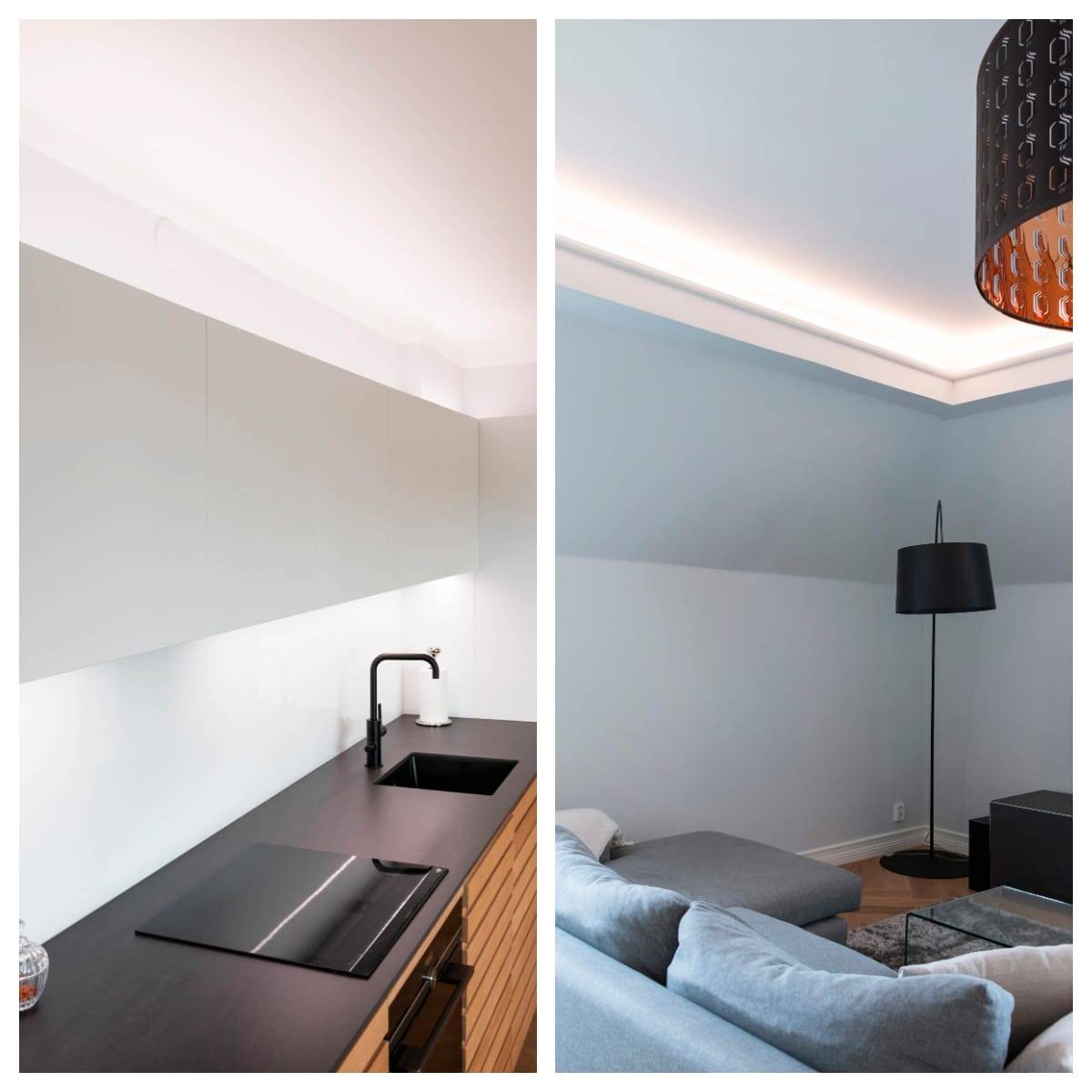

La iluminación de tareas en la encimera y las tiras de LED encima de los armarios o en el límite entre la pared y el techo se controlan mediante Zigbee, lo que significa que pueden programarse para encenderse con el nivel de luz o la temperatura de color deseados, por ejemplo. Los temporizadores requieren una interfaz, es decir, una aplicación móvil y un operador de red, es decir, un puente o concentrador.

Componentes de iluminación inteligente Zigbee disponibles en LedStore

En pocas palabras, los componentes de la iluminación inteligente son: luminarias y transformadores (fuentes de alimentación), receptores, controladores y concentrador, y la interfaz de usuario. La gama LedStore incluye todos los componentes excepto los concentradores y las interfaces móviles (a 2.11.2022). Por supuesto, la base de la iluminación son las propias luminarias. Puesto que LedStore es un profesional de la iluminación, nuestros productos van naturalmente por delante de la calidad de la luz y la calidad de la lámpara. Con la llegada del protocolo Zigbee y el mundo IoT, han surgido nuevas posibilidades para la iluminación inteligente, y nuestras luminarias también han saltado a la era inteligente de Zigbee. La compatibilidad con Zigbee consiste en receptores inalámbricos y controladores adecuados, así como un concentrador y una interfaz para el control móvil, la temporización y la programación. Nuestros downlights, o focos, y las tiras de iluminación LED son las soluciones más utilizadas para el control inteligente de la iluminación. El tercer gran grupo de productos son los paneles LED. Para ellos ofrecemos tanto receptores como controladores. Para el funcionamiento Zigbee, las fuentes de alimentación estándar de las luminarias se pueden sustituir por transformadores de grupo (que siempre incluyen un receptor), o se puede añadir un receptor delante del grupo para emparejarlo con un pulsador. Nuestra gama también incluye bombillas LED que funcionan con control Zigbee. Como controlador de las bombillas, recomendamos utilizar el botón de pared Friends with Hue de nuestra gama y el hub Philips Hue (el hub/puente no está en nuestra gama). Por defecto, la bombilla funciona con control móvil en todos los sistemas Zigbee. Una bombilla Zigbee es un producto fácil para empezar a experimentar con la iluminación inteligente. Necesita una bombilla adecuada, E27 o GU10, y control Zigbee. Las bombillas disponen de regulación y control de la temperatura del color. Las bombillas tienen un índice de reproducción cromática (IRC) máximo de 98.

Transformadores, receptores y controladores son el núcleo de Zigbee

Disponemos de transformadores (fuentes de alimentación) adecuados para el control Zigbee de casi todas las luminarias de 24 V CC, que incluyen un receptor Zigbee. Si la luminaria ya tiene una fuente de alimentación como parte integrante, entonces se le puede conectar un receptor para corriente de red o lado primario o para corriente baja o lado secundario. Los receptores Zigbee (receptor o controlador) aportan inteligencia a la iluminación, es decir, la posibilidad de temporización y programación a través de una interfaz. El receptor es el factor que determina qué luces obedecen a qué grupo. Añadiendo el tipo adecuado de receptor a un grupo de luces, es posible conectarlo al sistema deseado, como Philips Hue o Samsung Smart Things mediante un puente o concentrador. A menudo tiene mucho sentido instalar controladores montados en la pared, además de controladores móviles. Esto también puede ser un punto de partida para que las luces funcionen, aunque la programación Zigbee deba hacerse más tarde. LedStore tiene una gama de reguladores y controles de pared adecuados para el control de la iluminación, incluidos mandos a distancia para ajustar la temperatura del color y la regulación. En un sistema de control de iluminación regulable, también es posible utilizar un regulador que combine el control por cable, es decir, un regulador alimentado por la red eléctrica, y el control inalámbrico, que puede controlar cuatro grupos de luminarias regulables simultáneamente o por separado.

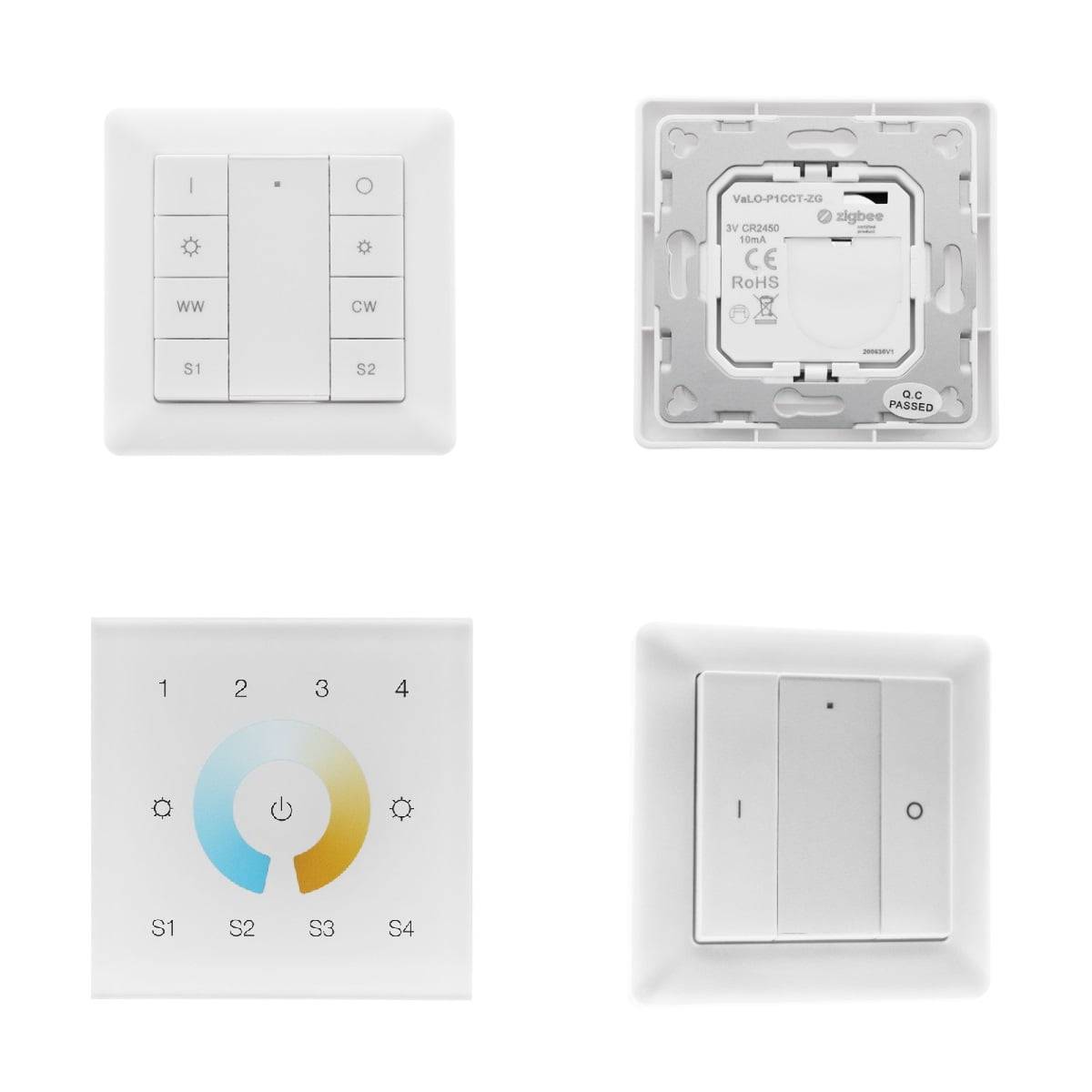

Botón de control inalámbrico para luminarias con regulación inalámbrica de la temperatura del color en la fila superior, por delante y por detrás. Abajo a la izquierda, regulador inalámbrico alimentado por la red eléctrica para cuatro grupos de luminarias regulables por temperatura de color. Abajo a la derecha, regulador inalámbrico para un grupo de luminarias.

Zigbee puede desplegarse sin puente o con puente e interfaz

Es esencial que los controladores (es decir, botones de pared, mandos a distancia) y los receptores (es decir, receptores o controladores) sean compatibles, es decir, que utilicen el protocolo inalámbrico Zigbee. La compatibilidad se indica mediante la palabra "Zigbee" en el nombre del producto, y las letras ZG en el código del producto. La iluminación controlada por Zigbee también puede conectarse sin un concentrador/puente, de modo que un botón o controlador controle siempre un grupo de luminarias de forma inalámbrica. Para aprovechar todas las ventajas del sistema, se necesita un puente y una interfaz donde programar y agrupar. Los dispositivos Zigbee de LedStore son compatibles con una amplia gama de sistemas de iluminación inteligente. Puedes leer más sobre Zigbee en la categoría de productos Zigbee de nuestra tienda online. Utilizamos la versión 3.0 en nuestros dispositivos, que es compatible con todas las versiones anteriores.
Todas las luces de la imagen pueden controlarse mediante Zigbee. La tira de LED RGB que cambia de color en la pared necesita su propio transformador Zigbee para RGB. Del mismo modo, la tira de LED blancos orientada hacia el techo necesita su propio transformador con receptor incorporado. Los tres focos LED que iluminan las mesas y la lámpara colgante negra se controlan de forma inalámbrica mediante receptores primarios.

Emparejamiento de alumbrado sin puente/hub

La iluminación, como los focos LED, los paneles o las tiras LED, puede funcionar fácilmente de forma inalámbrica con control Zigbee emparejando una fuente de alimentación con un único receptor/receptor y un único botón/controlador. La conexión puede realizarse mediante el método Touch Link. No se necesita ningún puente ni interfaz. CONSEJO: Con Touch Link, la conexión se realiza moviendo el mando a menos de 10 cm del receptor, por lo que es mejor no mover los dispositivos a lugares de montaje incómodos ni atornillarlos en sus posiciones de funcionamiento antes de emparejarlos. CONSEJO: Recuerda activar la alimentación del mando retirando la tapa de plástico que hay entre las pilas. Ten en cuenta también que los mandos a distancia que utilizan pilas de dedo AAA no incluyen pilas (se necesitan 3). Antes de conectarlo, conviene restablecer los ajustes de fábrica del receptor. En casi todos los aparatos con receptor/transformador que contienen un receptor, el restablecimiento se hace conectando la alimentación y pulsando cinco veces el botón prog. Si se ha reiniciado el aparato, la conexión de emparejamiento se activa encendiendo el aparato. Si no se desconecta la alimentación entretanto o si no se ha realizado ningún reinicio, el modo de emparejamiento se activa pulsando cuatro veces el botón de aprendizaje del receptor o del transformador que lo contiene (pequeño botón negro con la palabra prog.). La conexión está abierta durante 180 segundos. A continuación, pasa al segundo paso del emparejamiento del controlador Touch Link y sigue las instrucciones.

Ejemplo: cuatro grupos de reguladores de intensidad de luz, emparejamiento Ayuda 4 Touch Link con dispositivo Zigbee

  • Empieza por los pasos 1 y 2, es decir, conecta la alimentación y pon el receptor en modo de emparejamiento.
  • Continúa ajustando el botón pulsando una vez en el grupo I al que quieras conectarte, paso 3
  • A continuación, pulsa los dos botones superiores adyacentes (encendido y apagado) hasta que se encienda la luz verde del mando, paso 4
  • A continuación, pulsa sucesivamente el segundo botón de encendido y se establecerá la conexión. El LED situado en la parte superior del botón empezará a parpadear rápidamente, y luego seis veces lentamente cuando se establezca la conexión. Las luces de la conexión también parpadearán dos veces, paso 5.
O si quieres hacer un inicio rápido, los pasos son los siguientes: pulsa el botón izquierdo I del grupo con el que quieras emparejarte y el botón derecho del botón inferior simultáneamente durante más de 3 segundos para activar el modo de emparejamiento. La conexión tardará unos 10 segundos, durante los cuales parpadearán el LED del botón y las luces conectadas al transformador. Puedes encontrar el manual completo en la página web de LedStore, en la pestaña Accesorios del producto de la página de producto del vibrador Zigbee de cuatro piezas. También hemos realizado un vídeo sobre el emparejamiento que puedes encontrar en el enlace: Vídeo de demostración del transformador LED CCT 24V Zigbee 100W, emparejando el transformador a los reguladores 1os, 2os y 4os

Temperatura de color y control de regulación recomendados:

  • empieza pulsando y manteniendo pulsado el botón de encendido hasta que se encienda el LED verde, Toca enlazar paso 3
  • pulsa una vez el segundo botón de la secuencia del controlador, debajo del botón de encendido. El LED empezará a parpadear rápidamente y luego seis veces lentamente cuando se establezca una conexión. Las luces de la conexión también parpadearán dos veces. Enlace táctil paso 4
Así que la iluminación se controla desde un mando, según el principio de un receptor + un botón. También puedes encontrar una guía rápida para este botón. Puedes encontrar el manual completo en el sitio web de LedStore sobre cómo emparejar un controlador CCT ZigBee file:///C:/Usuarios/blogi/Downloads/valo-p1cct-zgkyttohjesuomi1.10.2021%20(1).pdf CONSEJO: Al configurar un Enlace Táctil, el paso cuatro debe realizarse en cuanto se encienda la luz indicadora del controlador al final del paso tres. No es necesario precipitarse en los demás pasos. CONSEJO: Si las luces no parpadean para indicar que la conexión se ha realizado correctamente, espera al menos tres minutos para asegurarte de que se ha completado el proceso Touch Link entre el receptor y el mando. Un emparejamiento fallido se debe a que el receptor o el mando no se encuentran. Puede que hayan entrado en un modo de conexión incorrecto o que ya se hayan conectado a otro dispositivo. En este caso, comprueba primero la alimentación. Los aparatos deben estar encendidos durante el emparejamiento. Realiza un restablecimiento de fábrica en ambos dispositivos. Asegúrate de que el restablecimiento se realiza correctamente con el mando, es decir, dependiendo del mando, la luz indicadora suele parpadear tres veces para indicar que el restablecimiento se ha realizado correctamente. El restablecimiento de los receptores se indica por el hecho de que las luces conectadas al receptor parpadearán tres veces. Repite el proceso de conexión con calma.

Una luminaria puede tener las siguientes características:

  • atenuación o encendido/apagado
  • regulación y control de la temperatura de color de la luz blanca (CCT)
  • regulación y cambio de color (RGB)
El receptor o el transformador que contiene el receptor se selecciona en función de las características de la luminaria / el uso deseado de la luminaria. El driver suele ser un regulador de intensidad/termostato de color/control de color autónomo, montado en la pared y que funciona con pilas. Funcionan con uno, dos o cuatro receptores. También hay mandos a distancia, que facilitan la determinación del color de una tira de LED RGB, por ejemplo, ya que el mando dispone de una rueda de colores visual.
Fila superior con mandos a distancia Zigbee, luz blanca de blanco frío a blanco cálido, y tira de LED RGB que cambia de color. Los mandos a distancia se pueden utilizar para ajustar de 1 a 3 grupos de luces. El mando tiene un imán para fijarlo a un soporte de pared, por ejemplo. Los mandos a distancia se emparejan con receptores con las correspondientes funciones de control de la temperatura del color o de cambio de color. Abajo a la izquierda: receptor para luminarias regulables en CCT. En el centro se muestra un botón prog. A la derecha, un transformador (fuente de alimentación) que contiene un receptor de 50 W. Abajo a la derecha se muestra el botón de programación.
Tanto los transformadores con receptor, como los receptores de baja corriente que se muestran en la figura, se pueden emparejar con el pulsador/controlador de atenuación de cuatro piezas. En el pulsador, las luces se iluminan cuando se pulsa y mantiene pulsado el botón I, y se atenúan cuando se pulsa el botón O.

Transformadores y controladores dedicados para la temperatura de color y las luces que cambian de color

Cuando quieras regular la temperatura de las luminarias y controlar su temperatura de color (el tono de la luz blanca), elige los transformadores/receptores y reguladores adecuados. Además, hay tiras de LED que cambian de color, para cuyo control se seleccionan transformadores y reguladores adecuados para luminarias RGB. Además, una tira de LED RGB+CCT con un receptor de baja corriente (SKU Valo-v1236-ZG-40A-CCT-RGB) y dos modelos diferentes de controladores, un mando a distancia (SKU Valo-R3-CCTRGB-ZG) y un controlador inalámbrico de pared (SKU VALO-P1RGBCCT-ZG-W) (agosto de 2022).

Escribimos sobre iluminación inteligente y cómo controlarla y emparejarla

Para consultar otros artículos de la serie sobre Zigbee, consulta los enlaces siguientes: Puedes encontrar una colección de artículos, incluidos proyectos de renovación en los que se ha utilizado este enfoque, en la categoría del blog : https://ledstore.fi/blog/category/zigbee/
