Instalar tiras de luz LED indirecta da un aspecto totalmente nuevo a una habitación. Este artículo describe los pasos necesarios para instalar la iluminación cuando un cliente quiso actualizar la iluminación del salón de un piso que estaba reformando. Se discutirá la pregunta: "¿Cómo instalar tiras de iluminación LED? En este caso, además del punto de luz existente en el techo, se instaló iluminación indirecta en la sala en dos paredes de 6 m utilizando productos LedStore. La iluminación tuvo que instalarse antes de pintar las paredes, ya que el perfil de aluminio y el conducto que quedaban en la superficie de la pared se pintaron a juego con la pared cuando se pintaron las paredes.

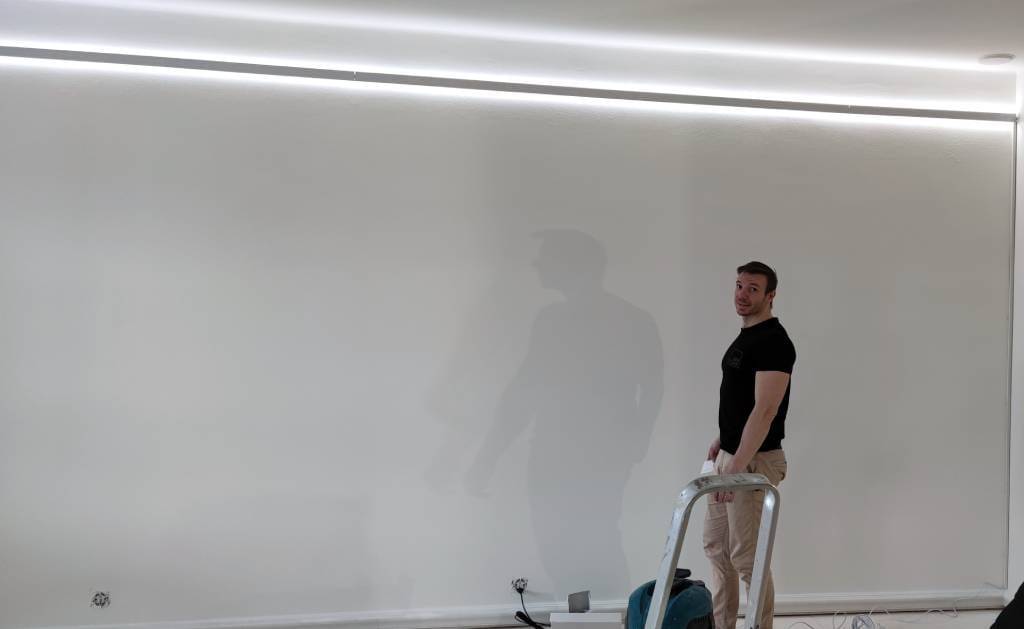

Instalación de tira Led orientada hacia el techo - lista de iluminación en perfil de aluminio

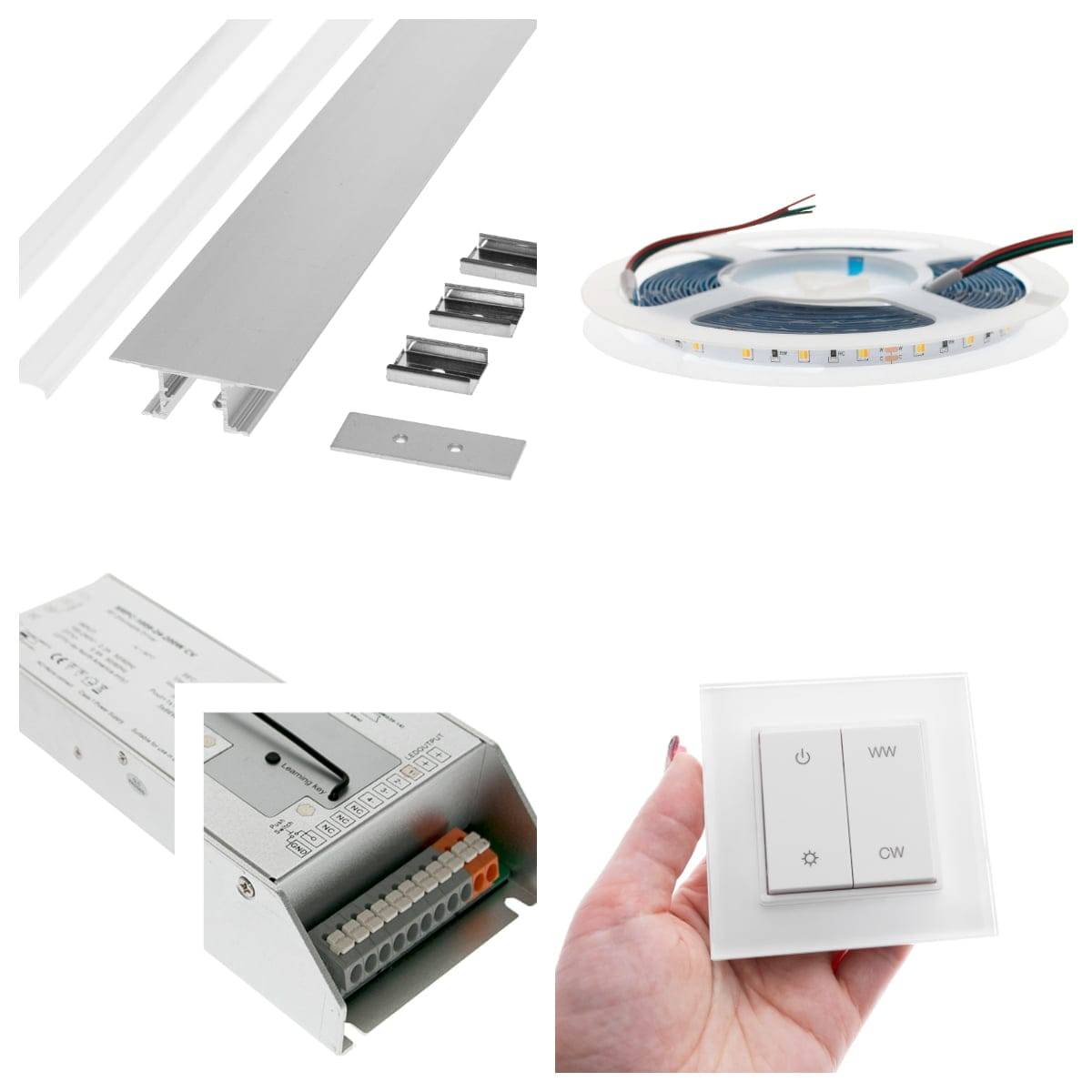

La iluminación indirecta con tiras de LED del salón se instaló con un perfil de aluminio bidireccional para iluminación indirecta. El perfil es de aluminio anodizado y la longitud total de un perfil es de 2,5 metros. El perfil se suministra con difusores de plástico, soportes de pared y tapas finales. Como tira de LED se utilizó una tira de LED de alta calidad de 24 V y 14,4 W/m con control de temperatura de color. La fuente de alimentación de la instalación fue un transformador RF de 24 V y 200 W, que se conectó a un controlador inalámbrico de temperatura de color. Los botones tienen tanto regulación como control de la temperatura de color.
Instalación de un riel LED - Pasos para la instalación de tiras de iluminación LED indirecta
El perfil y las tiras de LED se instalaron listos para su uso en las instalaciones del cliente. Los pasos de instalación de la iluminación indirecta con tiras de LED fueron los siguientes:
- Preparación de tiras y perfiles Led en LedPaja
- Soportes y perfiles de pared, montaje en pared
- Pegado / fijación de la tira Led a los perfiles
- Instalación de bandejas portacables que cubran las líneas de conexión
- Conexión de las tiras Led a los transformadores y a la red eléctrica
- Puesta en marcha con control inalámbrico
Preparación previa de tiras y perfiles de iluminación LED indirecta en LedPaja
La longitud de la tira de leds es de cinco metros, y la tira se puede unir perforándola a la longitud deseada a intervalos de hasta 10 cm. Para la instalación, se soldaron las tiras de LED arriba y abajo en longitudes de 6 m y se les soldaron los cables de conexión al transformador. Hay espacio para los cables en el centro del perfil, que se utilizó aquí: se taladraron agujeros en la parte inferior de la tira del perfil, desde donde se introdujeron los cables en el centro del perfil y se conectaron para que el transformador pudiera alimentarse con un solo cable de conexión. De este modo, la alimentación de la banda se realizaba mediante un único transformador.
La tira Led se pegó a los primeros perfiles de 2,5 m de longitud. Se necesitaron dos perfiles completos para las longitudes de 6 m, y un perfil de 1 m de longitud. Los perfiles de aluminio se cortaron a las dimensiones correctas con una sierra circular.

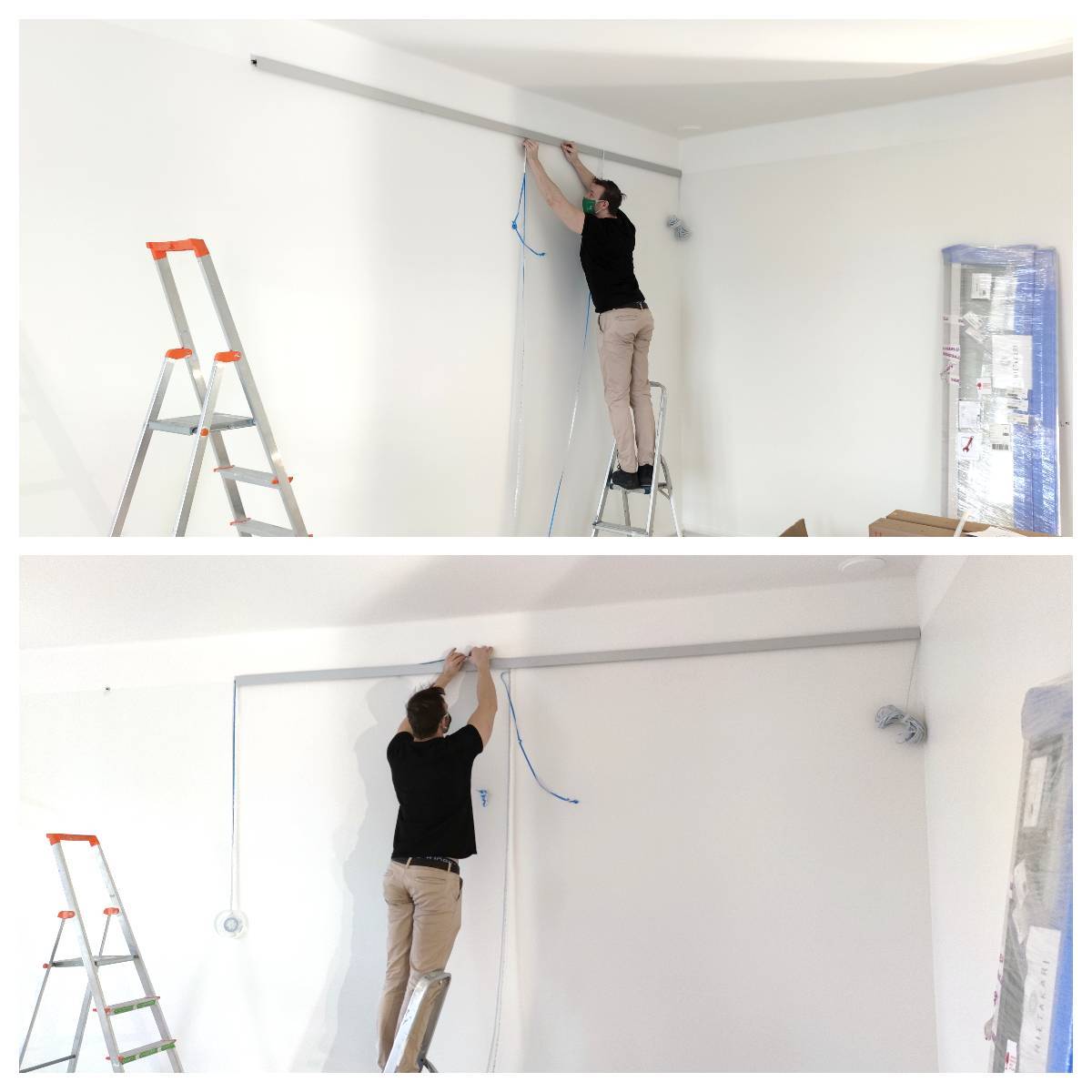

Fijación de los soportes y perfiles a la pared
En la obra del cliente, se marcó previamente una línea de montaje en la pared, y se atornillaron a ella fijaciones metálicas a intervalos de medio metro aproximadamente. Se añadió una abrazadera a las juntas entre los perfiles para mantenerlos bien alineados. Afortunadamente, se proporcionaron fijaciones adicionales porque, como siempre, el muro de piedra no es absolutamente recto y, añadiendo fijaciones en los lugares adecuados, el perfil quedó sujeto contra el muro. Así que se necesitaron algunas fijaciones extra. El perfil de aluminio se introdujo a presión en los soportes, empezando por el extremo de la fuente de alimentación, donde estaba preencolada la tira de LED. Las tiras LED de LedStore tienen una superficie preencolada bajo el plástico protector, por lo que no se necesita pegamento para la instalación, y no hay problemas durante la fase de instalación para conseguir que las luces LED se adhieran a la superficie. El perfil de aluminio es la mejor superficie para fijar la tira, ya que es firme y lisa. Además, aumenta la vida útil de las luces gracias a su conductividad térmica.
Pegar la tira Led a los perfiles
La instalación de la iluminación indirecta con tiras de LED continuó fijando el segundo y tercer perfil a la pared y pegando las tiras de LED a ambos bordes del perfil. A continuación se colocaron a presión las cubiertas de plástico, o difusores. Las cubiertas deben fijarse de modo que los puntos de extensión de las cubiertas estén en puntos distintos de los puntos de extensión del perfil de aluminio. Las películas protectoras que protegen las cubiertas de plástico se dejaron en su sitio para este proyecto, ya que los perfiles se pintarán para que hagan juego con la pared.

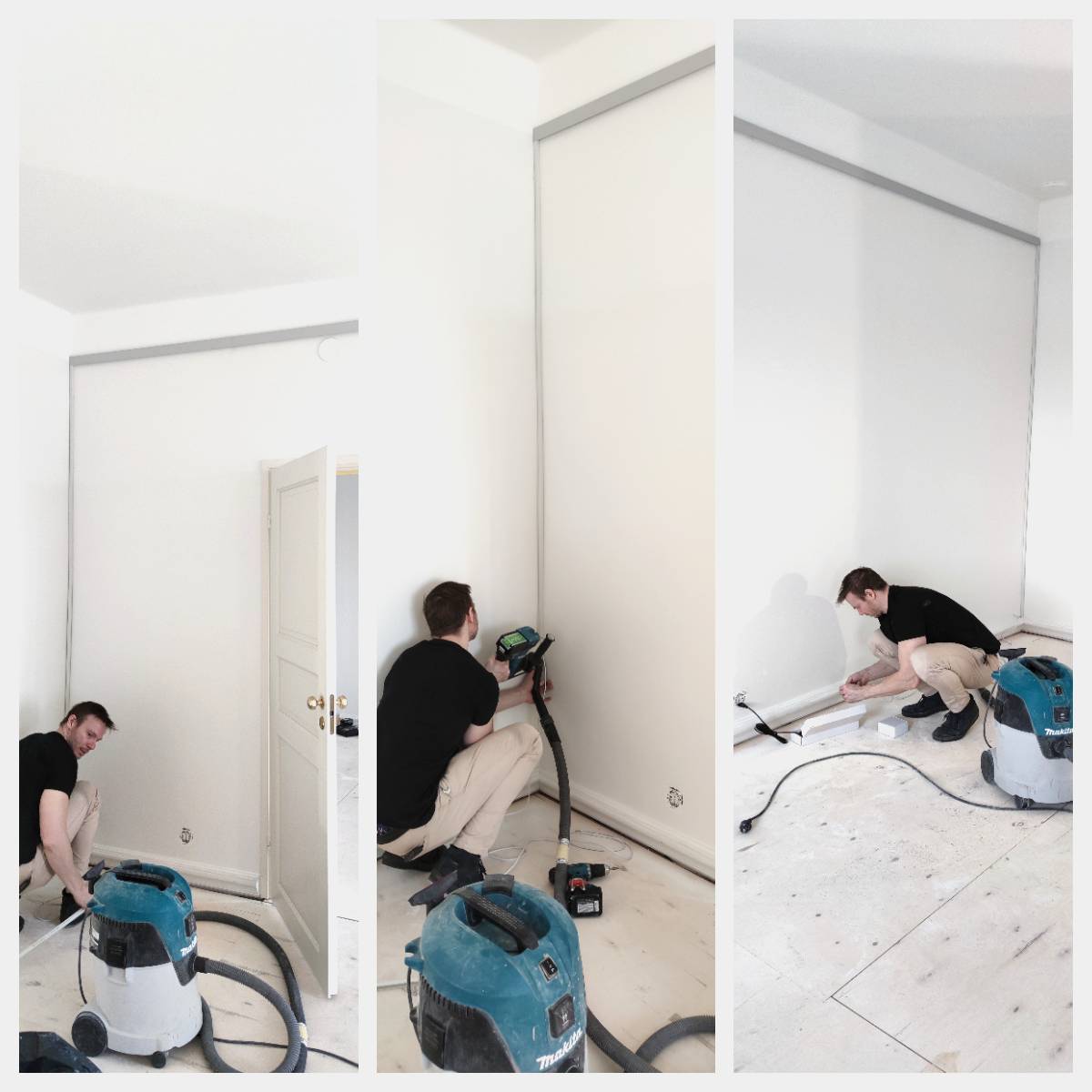

Instalación de bandejas portacables que cubren las líneas de conexión
Una vez fijadas las tiras de LED por ambos lados, llegó el momento de ocultar los cables de alimentación. Para ello se utilizó un pequeño conducto atornillado, que se apuntaló en una esquina de la pared. Las longitudes de los cables de conexión se ajustaron a los transformadores, que se alimentaban de una toma de corriente.
Conexión de las tiras Led a los transformadores y a la red eléctrica
La conexión de tiras de leds a un transformador para controlar la temperatura de color requiere varios canales negativos en los terminales de salida del transformador. En concreto, los canales negativos permiten controlar la temperatura de color, entre el blanco cálido WW y el blanco frío CW. También tienes que tener cuidado con el consumo total de energía del transformador. En el perfil bidireccional de este sitio, había 12 metros de tira LED de 14,4 W/m por pared, por lo que la potencia adecuada para ambos transformadores con grilletes de carga era de 200 W, que es de hecho la carga máxima para una tira LED de 14,4 W/m de esta longitud. Para la alimentación de red, se colocó un enchufe en el extremo de entrada del transformador. Fue fácil conectar el enchufe a la toma de corriente, aunque la tira de LED estaba montada en lo alto del techo. La lista de instalación era importante en este punto, para que los cables quedaran bien ocultos por el montante de la pared.
Despliegue para control inalámbrico
Emparejar una tira led de un transformador RF a un pulsador inalámbrico es fácil. Cuando la tira led esté encendida, pulsa una vez la tecla de aprendizaje del transformador. A continuación, pulsa una vez cualquier botón del pulsador. Las luces led parpadearán para indicar que el emparejamiento se ha realizado correctamente. Una vez que el emparejamiento se ha realizado correctamente, las luces se ajustan continuamente entre el blanco cálido WW y el blanco frío CW, y se atenúan suavemente entre los niveles de brillo 0-100%. Los emparejamientos ya se habían configurado en LedPaja, así que en la práctica lo único que hubo que hacer fue comprobar en casa del cliente que la iluminación funcionaba como se deseaba.
También puedes ajustar el tono de la iluminación inteligente de la tira seleccionando el control Zigbee, es decir, un transformador con un receptor y un controlador inalámbrico adecuado para la iluminación inteligente. Las luces se instalan de la misma forma, sólo que el emparejamiento es ligeramente diferente. Estos mandos también están disponibles en LedPaja, listos para instalar.
Control de la temperatura del color e índice de reproducción cromática
Las tiras LED regulables en temperatura de color se ajustan entre 2 500 Kelvin de blanco anaranjado y 6 500 Kelvin de luz diurna. La imagen de abajo muestra un ejemplo de rincón de lectura con su correspondiente tira de LED. Cambiar la temperatura de color tiene un efecto significativo en la forma en que aparecen los colores del entorno. Una característica importante de las tiras LED de LedStore es su altísimo índice de reproducción crom ática (CRI98!). El índice de reproducción cromática corresponde a la amplitud y naturalidad con que la tira LED refleja los colores del entorno. Cuando el índice de reproducción cromática se aproxima a 100, todo el espectro de la luz blanca se reproduce maravillosamente, lo que significa que no falta ningún color. Más información sobre el índice de reproducción cromática en el sitio web de LedStore.
Montaje de tiras de leds en exteriores
La tira de leds y el perfil de aluminio también pueden utilizarse en exteriores, por ejemplo para proteger las paredes de los extremos. La tira de Led se puede utilizar para crear una luz exterior funcional, por ejemplo, para una entrada y para la iluminación uniforme de una terraza. La tira Led en perfil de aluminio también puede instalarse en una sauna exterior, por ejemplo, a un nivel en el que la temperatura no supere los 60 grados.
En nuestras galerías de fotos hemos recopilado imágenes de tiras de luces LED ya instaladas. Si quieres ver todas las fotos, puedes encontrarlas en la página Galería de fotos. También hay una carpeta dedicada a la iluminación de exteriores, que también contiene fotos de tiras de luces LED. En la galería de fotos de iluminación de salones encontrarás un montón de iluminación de salones realizada.
Lee más sobre nuestros proyectos de iluminación LED en nuestro blog, tenemos una categoría de Renovaciones para ello.
También te invitamos a visitar nuestras salas de exposición para ver ejemplos de iluminación. En nuestra tienda Todo en Uno encontrarás instalados todos nuestros modelos de luminarias. LedStore se encuentra en Mesikukantie 16, 01300 Vantaa (Koivuhaka). Haz clic aquí para visitar la tienda.
1. Mitä epäsuora LED-nauhavalaistus tarkoittaa?
La iluminación indirecta consiste en dirigir la luz a través de techos o paredes, de modo que la fuente de luz real no sea directamente visible. La tira de LED se oculta tras un perfil o moldura, creando una luz suave y uniforme que se difunde agradablemente por el espacio sin deslumbrar.
2. Mitä etuja epäsuoralla LED-nauhavalaistuksella on?
La iluminación indirecta crea una luz agradable, sin deslumbramientos, y resalta los detalles arquitectónicos de la habitación. Es una forma energéticamente eficiente de aportar una luz ambiental suave a un espacio y también puede proporcionar una iluminación ambiental cuando se utilizan tiras de LED regulables o inteligentes.
3. Mihin epäsuora LED-nauhavalaistus kannattaa asentaa?
Las zonas más populares son las interfaces entre techo y pared, los bordes interiores de las molduras del techo o falso techo, y las molduras encima o debajo de los armarios superiores e inferiores de la cocina, por ejemplo. En el dormitorio o detrás del televisor en el salón, la iluminación indirecta también puede utilizarse para acentuar el interior, creando un ambiente tranquilo y elegante.
4. Miten LED-nauha asennetaan epäsuoraan valaistukseen?
Normalmente, la tira de LED se fija a un perfil o moldura de aluminio para garantizar una buena gestión térmica y una instalación ordenada. El perfil o la tira se colocan de modo que la luz se dirija hacia la pared o el techo. También es importante asegurarse de que la fuente de alimentación y la cubierta tengan la potencia correcta para que la luz se distribuya uniformemente sin puntos visibles.
5. Mitä kannattaa huomioida LED-nauhan valinnassa epäsuoraan valaistukseen?
Elige el vataje (W/m) y la potencia luminosa (lumen/m) adecuados según el uso del espacio. Comprueba también la temperatura de color (K), por ejemplo, cálida (2700-3000 K) para crear ambiente o neutra (4000 K) para una iluminación general más brillante. Además, asegúrate de que cumple los requisitos de refrigeración y resistencia a la humedad (clasificación IP) si la regleta se va a instalar en un cuarto de baño, por ejemplo.
