El control inalámbrico, en su forma más sencilla, consiste en crear un enlace de radiofrecuencia (RF) entre un receptor conectado a una luminaria y un controlador. Establecer un enlace inalámbrico es sencillo y funciona con fiabilidad. El funcionamiento más fiable es cuando el receptor y el controlador conectado a la luminaria están en la misma habitación, a menos de 30 metros de distancia, y la señal no está obstruida, por ejemplo, por muros de piedra. Los fallos de alimentación no interfieren con los controladores y no hay costes de instalación de nuevo cableado eléctrico. El coste del control inalámbrico es de la misma clase que el de los interruptores de pared con cable. En este artículo describiremos los componentes de un mando inalámbrico y cómo conectarlos, desde la perspectiva del consumidor medio y en términos generales.
Control inalámbrico de la iluminación (RF): ¿qué tipo de receptores se necesitan?

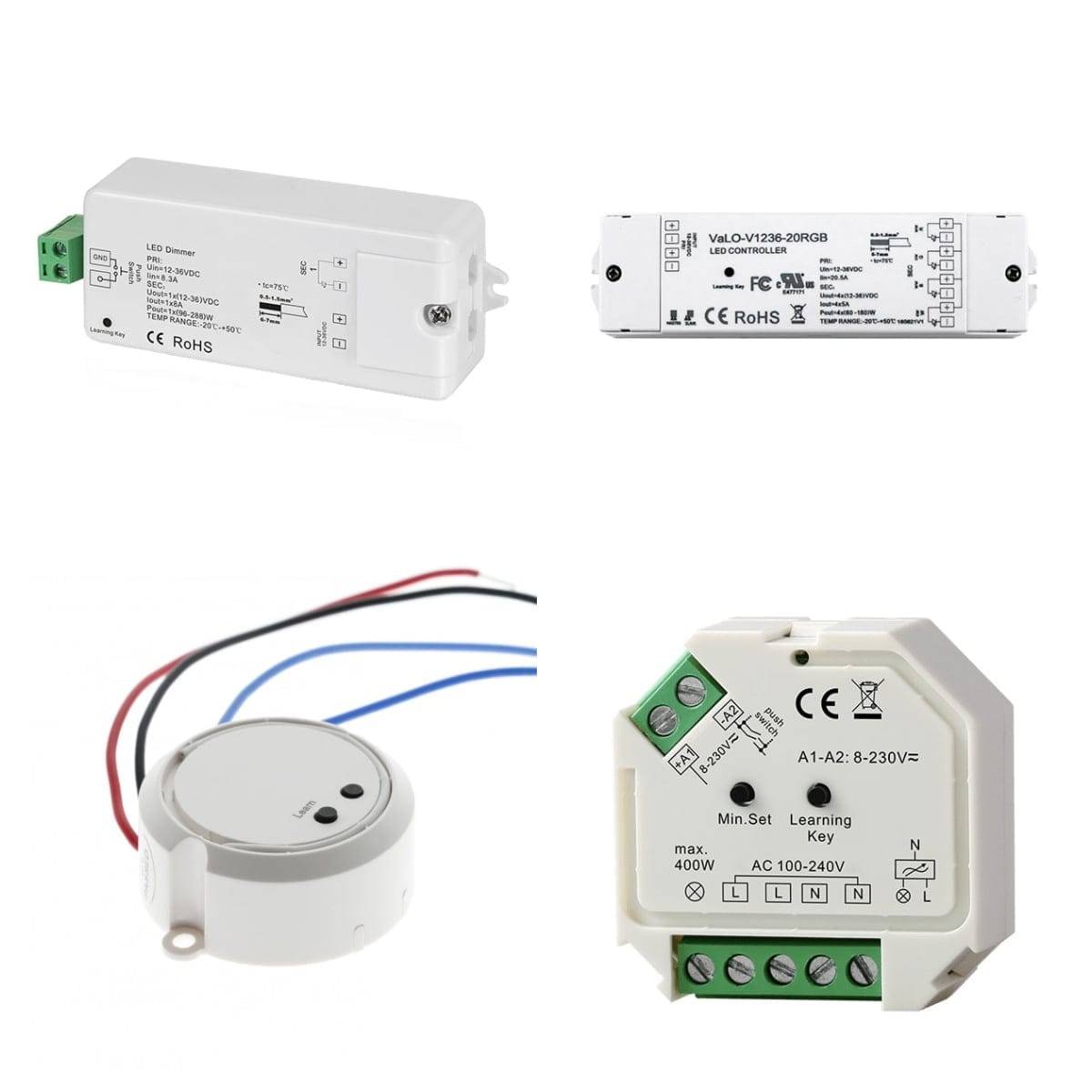

Para la iluminación LED, los receptores se seleccionan según el tipo de LED. Hay uno para la iluminación de tira y otro para la iluminación de tipo spot y panel. Las características de los receptores difieren en que el receptor para la tira led se instala entre la tira led y el transformador (en el lado secundario). Por tanto, la capacidad de regulación del transformador es irrelevante. En el caso de las luminarias tipo spot y panel, el receptor se monta entre el transformador y la red eléctrica (lado primario) y la luminaria debe tener un transformador regulable por triac.
Los receptores conectados al lado de la red, es decir, al lado primario, requieren una cualificación eléctrica adecuada. Las conexiones en el lado de baja corriente (12-36 V) las puede hacer el consumidor si está suficientemente familiarizado con el tema.

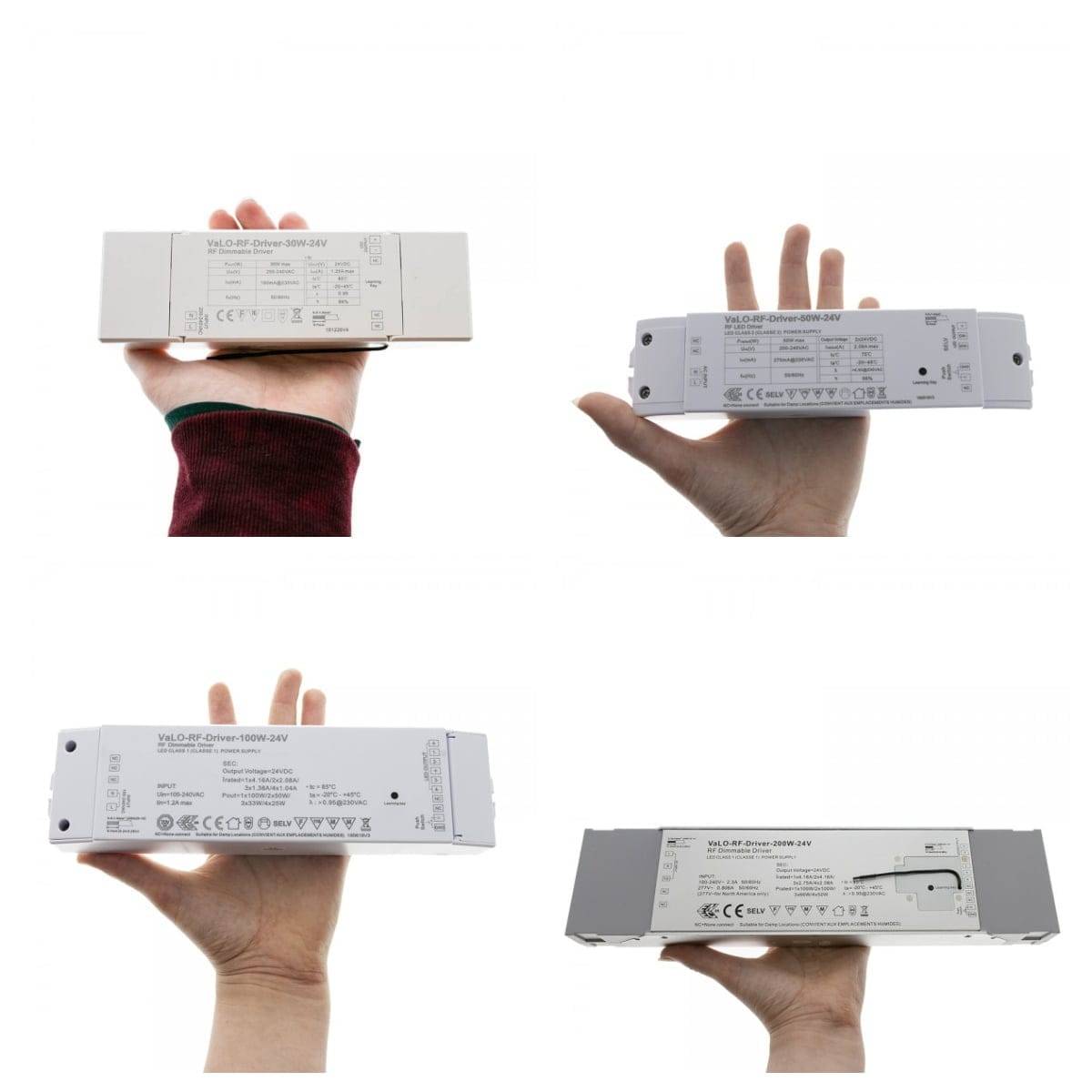

Especialmente para las tiras LED de 24 V, existen transformadores con capacidad de RF. Con estos transformadores RF no es necesario un receptor independiente para la tira LED. Para el control inalámbrico, sólo se necesita un botón de control. Son una opción rentable cuando las tiras de LED se controlan, es decir, se encienden, se apagan y se atenúan en grupos dimensionados por transformador. En otras palabras, la tira o tiras de LED situadas detrás de un único transformador se encienden, apagan y regulan al mismo tiempo.
Para las instalaciones de focos y paneles más exigentes, también hay disponible un transformador regulable por RF y ajustable en mA. Los conmutadores DIP del transformador permiten ajustar la cantidad de corriente (A) para adaptarla a las luminarias. Son especialmente útiles para focos y paneles con temperatura de color controlada que deben controlarse de forma inalámbrica. Los transformadores no vienen con enchufe. La instalación suele realizarla un electricista profesional. Bajo pedido, podemos instalar un enchufe para un consumo máximo de hasta 5 kW. Si lo solicitas, el transformador se puede enchufar con un cable de conexión de 5 metros, para que el consumidor también pueda conectar el transformador a la red eléctrica.
Control inalámbrico - opciones de botones

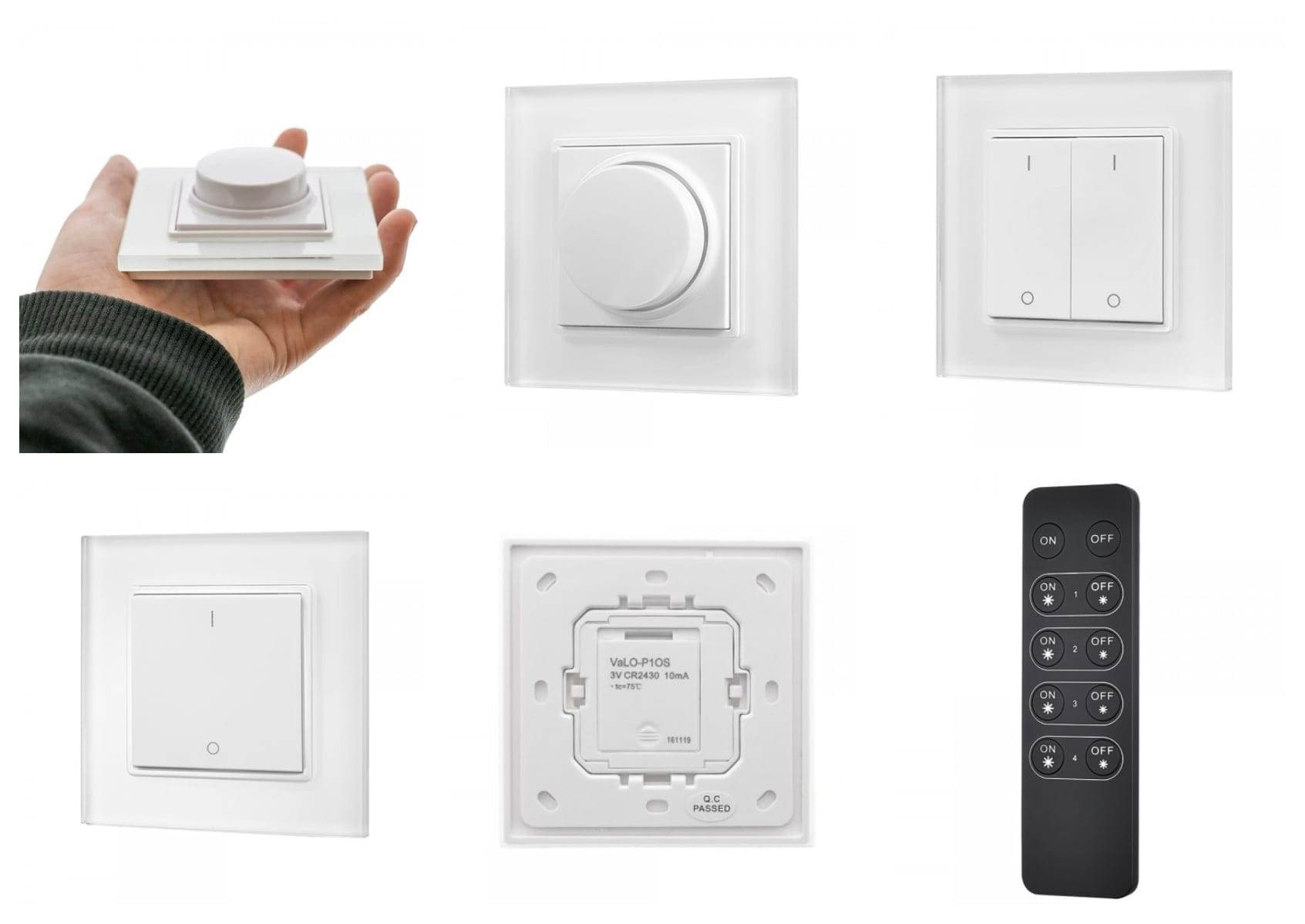

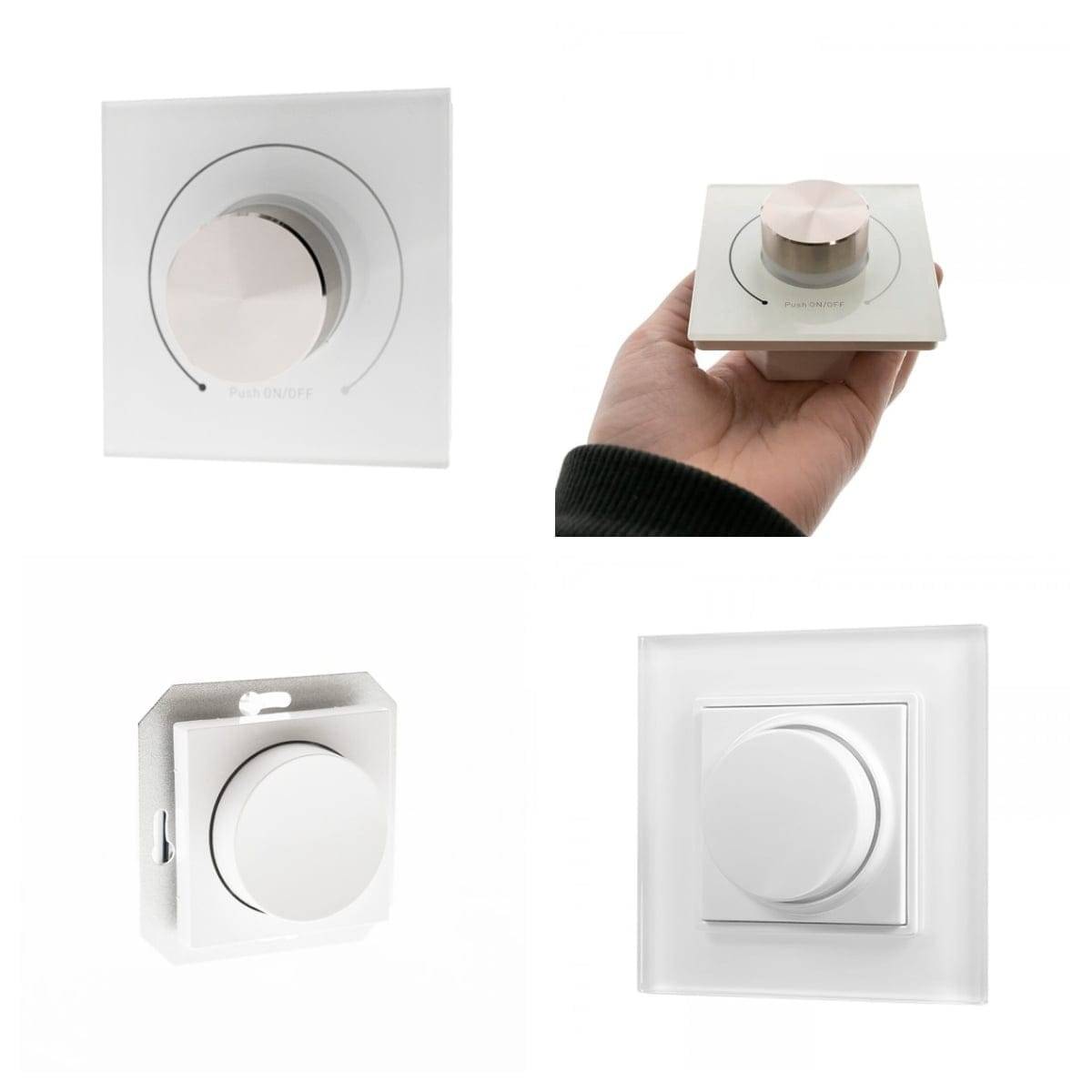

Tanto los botones de pared como los mandos que parecen un mando a distancia tradicional pueden utilizarse como controladores. Se pueden utilizar para apagar y encender luces, así como para atenuarlas. Los botones funcionan con todos los receptores, tanto primarios como secundarios. El botón giratorio de pared es el más popular para utilizarlo con un grupo. Sirve para encender y apagar las luces, girando en el sentido de las agujas del reloj para iluminarlas y en el sentido contrario para atenuarlas.
Los botones de una y dos partes iluminan las luces cuando se mantiene pulsado el botón ( I ) y atenúan las luces cuando se mantiene pulsado el otro botón ( O ). Detrás del botón hay un compartimento para la pila. El producto se suministra con una pila. La pila dura años y es fácil de cambiar con sólo retirar el centro del botón.
El mando a distancia negro se puede utilizar para ajustar de 1 a 4 grupos de luminarias. El botón superior enciende o apaga todos los grupos al mismo tiempo. A continuación se muestran imágenes de los botones de control de las luminarias. Además, también ofrecemos botones inalámbricos para luminarias y tiras CCT (Temperatura de Color Controlada) y RGBW (Tira LED que cambia de color).
Los botones de control también ofrecen una opción para situaciones en las que el lugar de instalación está alimentado por un botón de pared, y la luminaria o grupo de luminarias se quiere controlar de forma inalámbrica, además del botón de pared. Este regulador puede utilizarse para controlar de forma fiable todo tipo de luminarias LED, como tiras LED, paneles, focos, luminarias murales y de techo, siempre que el transformador sea regulable por triac. El propio botón tiene un transmisor rf, que se puede emparejar con un controlador inalámbrico. La instalación debe realizarla de nuevo un electricista profesional, ya que el controlador se alimenta de la red eléctrica.
Agrupar y conectar tiras de leds - receptores y botones
Crear y utilizar los grupos de luminarias deseados es muy sencillo. Se pueden conectar varios botones de control a un solo receptor, de modo que una misma luminaria/grupo de luminarias se puede manejar (encender, apagar y regular) con varios botones, por ejemplo desde distintas partes de una habitación grande. Esto también lo puede hacer el consumidor.
Se pueden combinar varios grupos diferentes de luminarias detrás de un solo botón, de modo que al pulsar un botón se pueden encender varios grupos de luminarias al mismo tiempo, si se desea. Por ejemplo, todas las luces controladas inalámbricamente de una misma habitación pueden encenderse y apagarse al mismo tiempo, si se desea.
La regla básica es que el receptor define el grupo. Un receptor sólo puede pertenecer a un grupo. Todas las luminarias/cables conectadas al mismo receptor funcionan a través de este receptor y del botón de control conectado a él.
La imagen siguiente ilustra cómo instalar el receptor de tiras LED entre la tira LED y el transformador. Esto permite alimentar varios grupos de tiras con un solo transformador. Por ejemplo, una luz de trabajo en la cocina y una luz de ambiente encima de un armario. Las tiras de LED pueden ser de distintas potencias e incluso de distintas temperaturas de color, siempre que la tensión sea la misma para ambas, porque se alimentan del mismo transformador.
Al conectar la tira Led al receptor, a menudo se necesita un cable intermedio para mantener el receptor y el transformador bien ocultos. Puedes soldar la cantidad necesaria de cable de mueble al extremo de la tira Led, o utilizar los conectores bipolares WAGO (de palanca) si la tira ya tiene cable de mueble. Conecta el cable rojo positivo y el cable negro negativo al extremo del LED del receptor. El extremo de entrada del receptor también se conecta a los hilos negro y rojo, que se conectan al lado de baja corriente (12-24 V) del transformador. Si es necesario, se utilizan dos conectores WAGO de tres posiciones para agrupar los polos positivo y negativo. Si el transformador tiene enchufe, se conecta a la toma y se encienden las tiras de LED.
Instalación de receptores de tiras LED y pulsadores: ten en cuenta la carga total
El receptor de tiras LED funciona tanto con tiras LED de 12 V como de 24 V. Según el producto, la carga máxima del receptor de tiras LED es de 8 A o 20 A. 8 A son suficientes para 192 vatios de tira LED de 24 V, es decir, por ejemplo, para unos 10 metros de tira de 14,4 W/m.
Si quieres saber la carga exacta, puede ser necesario hacer un pequeño cálculo para asegurarte de que el receptor puede soportar la carga requerida por la cinta. La fórmula es conocida de las clases de física, P/U=I, por lo que W/V=A. Por ejemplo, si la potencia de la cinta es de 14,4W/m y tienes cinco metros de ella, la fórmula es W=14,4*5=72W. Si la cinta tiene 24V, la respuesta es 3A.
Cómo conectar el receptor y el botón
Los principios generales de funcionamiento y las instrucciones de emparejamiento son los mismos para los dispositivos de radiofrecuencia, independientemente del receptor que tengas. Después de realizar las conexiones
- Conecta la alimentación y las lámparas o tiras se encenderán
- Quita la tapa de plástico que hay entre las pilas del botón.
- Para abrir la conexión, pulsa primero el botón de aprendizaje del receptor durante aproximadamente un segundo.
- En unos 1-2 segundos, pulsa el botón al que quieras conectarte. La tira luminosa / led parpadeará para indicar que se ha establecido una conexión.
Una vez establecida la conexión, el botón inalámbrico puede utilizarse para encender, apagar y atenuar/iluminar la lámpara/tira led. No es necesario restablecer la conexión aunque se vaya la luz en algún momento, pero la conexión se mantiene. Si quieres conectar más de un botón al mismo receptor, repite los pasos 2 a 4 con otro botón.
Si la lámpara no se atenúa correctamente, sino que se enciende y se apaga de forma intermitente, parpadea o se apaga sola, se desmonta el emparejamiento y se vuelve a intentar. El cable de alimentación puede desconectarse durante un breve espacio de tiempo y volver a conectarse. Para desemparejar, pulsa el botón Aprender durante 5 segundos con la alimentación conectada hasta que la luz parpadee. La moderación es la clave en esta fase. Comprueba el punto dos y repite los pasos 3 y 4. Haz pausas claras entre la desconexión y la reconexión.
Control frontal inalámbrico: selección de receptores, agrupación de luminarias y conmutación
También es fácil crear y utilizar grupos de luminarias regulables. Sin embargo, la instalación la realiza un electricista profesional y los receptores suelen ocultarse en un falso techo o dentro del cuerpo de la luminaria. Estos receptores de 230 V también permiten conectar varios botones de control a un mismo receptor y accionar la misma luminaria/grupo de luminarias (encender, apagar y regular) con varios botones de control, por ejemplo desde distintas partes de una sala grande. La posibilidad de encadenar transformadores triac regulables, por ejemplo en focos, facilita al instalador la formación de grupos de luminarias, siendo el receptor el primero del grupo.
La carga máxima del receptor es de 100W o 400W. El consumo más habitual de los focos es de 9W, por lo que puedes agrupar hasta 10 focos en el receptor, por ejemplo. Para paneles más grandes, 100W será fácilmente demasiado, así que por ejemplo para 4 paneles de 36W 600*600, se elegirá un receptor más grande de 400W.

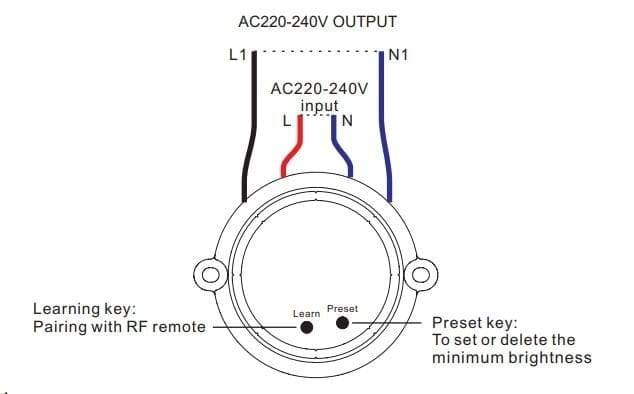

En la figura siguiente, puedes ver que el receptor está cableado al lado de la red eléctrica. Salida al LED y entrada a la fuente de alimentación. El nivel mínimo de atenuación también se puede ajustar desde el receptor (Preajuste).
La tira Led también puede utilizarse con otros métodos de control inalámbricos

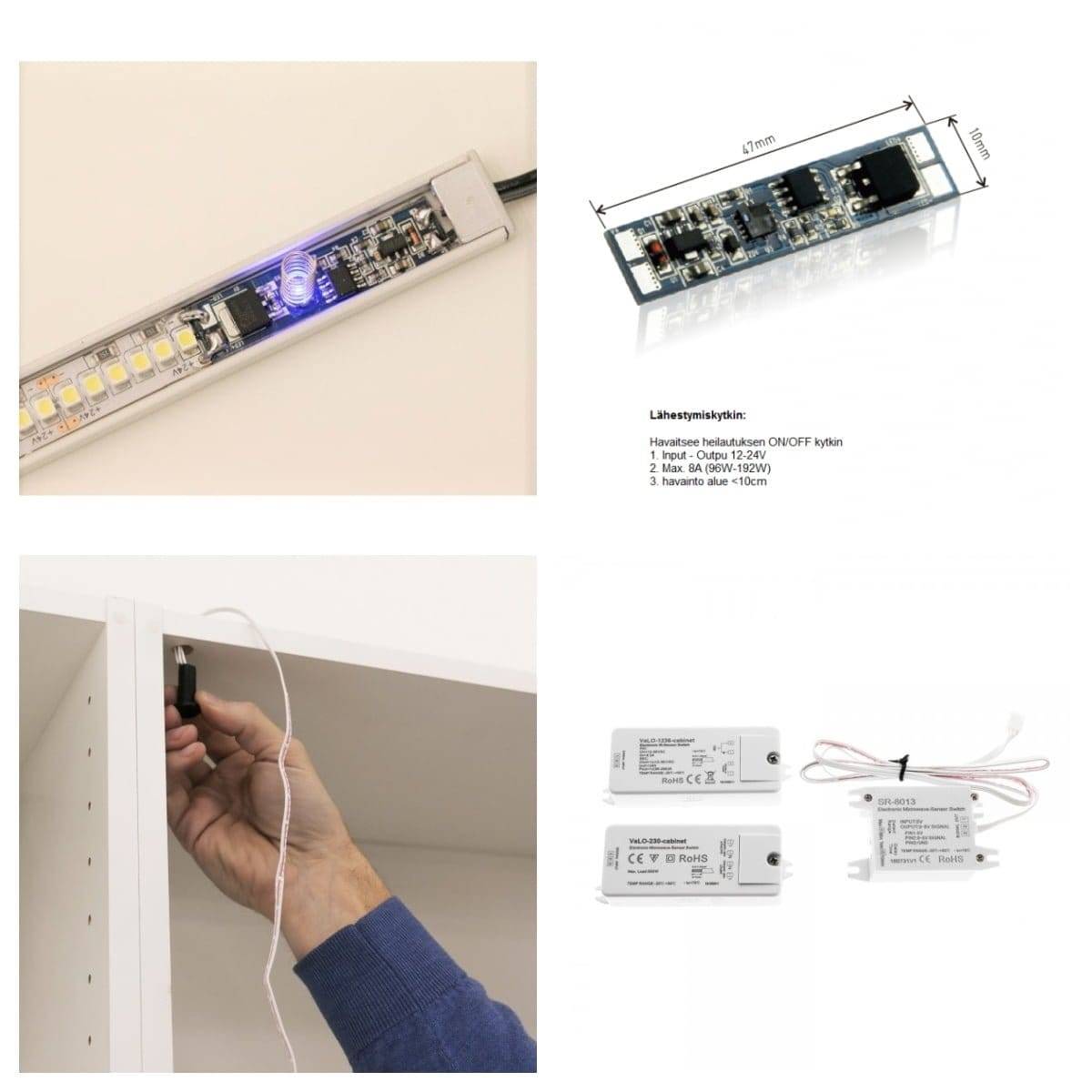

También puedes instalar tú mismo la tira de LED o hacer que se instale un popular interruptor táctil o basculante regulable como interruptor de control. Además, se puede utilizar un interruptor de armario para detectar la apertura de una puerta y un sensor de aproximación con distancia de detección ajustable.
