La regulación led 0/1-10V es un proceso en el que el brillo de las luces LED se ajusta mediante un regulador. Funciona controlando la cantidad de corriente que pasa a través de las luces LED, lo que permite controlar con precisión el brillo de las luces LED. Esta técnica se utiliza en una amplia gama de aplicaciones, como la iluminación doméstica, la iluminación escénica y la iluminación comercial. 0-10v y 1-10V se confunden fácilmente y son CASI lo mismo. Este es un artículo complementario sobre las técnicas de regulación Led.
¿Qué es la regulación Led 0/1-10V?
La regulación Led 0-10V es una tecnología de regulación LED utilizada para controlar el brillo de los LED. Esta tecnología funciona controlando el voltaje de las luces LED, lo que permite un control preciso del brillo del LED. La tecnología de regulación Led 0/1-10V se utiliza habitualmente en aplicaciones comerciales e industriales, como tiendas y oficinas, ya que permite un control fácil y preciso de la iluminación y puede regular cargas ilimitadas.
Regulación led 0/1-10V con un giro
Imagina que tienes una lámpara en tu escritorio y quieres ajustar su brillo. En la lámpara hay una palanca que giras para cambiar el brillo de la luz. Al girar la palanca, un dispositivo de control del interior de la lámpara envía un mensaje a las luces de diferentes voltajes.
Ahora piensa en el voltaje como si fuera el pedal del acelerador del coche. Cuanto más gas le das, más fuerte viaja el voltaje y le dice que haga que la luz arda con más intensidad. Si el acelerador está al fondo, entonces la luz arderá a plena potencia y con sólo un poco de acelerador, arderá tenuemente.
Estándares de regulación 0/1-10V
Hay dos normas para la regulación 0-10V y 1-10V, que no son compatibles entre sí. La diferencia es la tensión de control: generar o transportar la tensión de control. En otras palabras, el tipo de control 0-10V es "Sumidero de corriente" o "Fuente de corriente". Estas normas son:
Norma IES 60929 Anexo E
La norma utiliza "sumideros de corriente", que inicialmente se utilizaban para regular los tubos fluorescentes, pero que recientemente se han empleado en los transformadores LED.
"Sumidero de corriente" significa que el dispositivo controlado suministra tensión al controlador, pero éste reduce la tensión devuelta a las luminarias. En esta norma, la luz está al máximo con una tensión de 10 V y al mínimo si la tensión devuelta es inferior a 1 V.
Norma ESTA E1.3
Esta norma se utilizaba para regular la iluminación de los teatros. El regulador suministra una tensión baja al dispositivo controlado bajo control de "Fuente de corriente".
El dispositivo controlado ajusta la intensidad de la iluminación en función de la tensión, escalando a una intensidad máxima a 10 V y a una intensidad mínima a 0 V.
Así que surgen problemas de compatibilidad si el regulador envía una señal de 5 V, el resultado puede no ser el 50% de la intensidad luminosa original, sino el 30% o incluso el 80%. Esto también es difícil de saber antes de comprar las piezas.
¿Cuál es la diferencia entre regulación 0-10 y 1-10V?
El regulador de 0-10 V tiene un interruptor ON/OFF incorporado, pero el de 1-10 V no, por lo que la luz no se puede apagar completamente.
Problemas cuando se combinan
Si el regulador y el atenuador no son compatibles, el rango de atenuación puede ser corto o la luz puede parpadear. Por desgracia, en la mayoría de los casos la única forma de saberlo es hacer una prueba primero. Conectar reguladores de intensidad de 0-10 V a un transformador de 1-10 V causará problemas como parpadeos, tropiezos y destellos de luz. Además, la lámpara LED no puede apagarse por completo antes de desconectar la alimentación.
¿Cómo funciona la regulación Led 0/1-10V?
La regulación Led 0/1-10V funciona controlando la cantidad de tensión aplicada a las luces led. El regulador controla la tensión, y las luces led están conectadas a un transformador regulable. Cuando el regulador se ajusta a un determinado voltaje, las luces led ajustan automáticamente su brillo en consecuencia. Esto se consigue enviando una señal desde el regulador de intensidad al transformador LED, que ajusta la tensión en consecuencia. Como los LED están controlados por la corriente, cuando ésta se reduce, también se reduce la potencia que fluye a través de los LED. Por tanto, atenuar la luz reduce el consumo de energía.
Por ejemplo, 0 V es negro total y 10 V es brillante. Al atenuar, la corriente de salida es del 10% cuando la tensión es de 1V y del 100% cuando la tensión es de 10V.
Instalación del regulador 0/1-10V

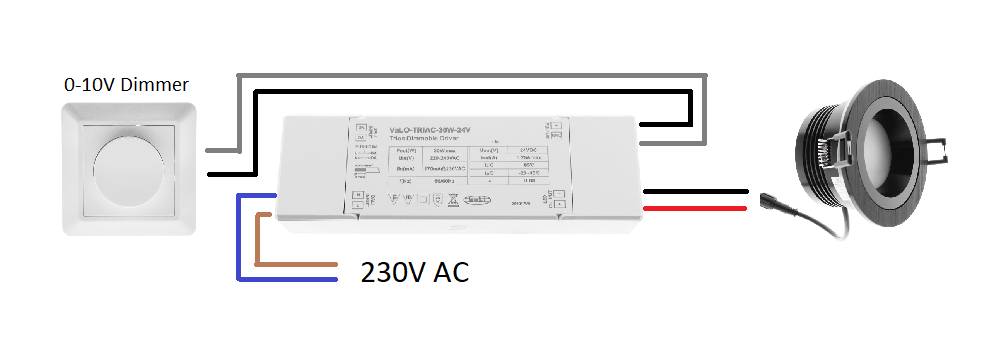

Cuando instales un regulador de intensidad de 0-10 V, tendrás que tirar 2 cables desde el regulador hasta el control de la luz. También tendrás que alimentar el transformador led y luego conectar las luces led al transformador.
Si oyes ruido al atenuar una luz LED, presta atención al cableado. Parece que los cables de 0-10 V CC están demasiado cerca de los cables de alimentación de CA y están causando ruido. El problema se produce cuando los cables de 0-10 V CC pasan cerca de los cables de CA o están instalados en el mismo conducto que los cables de CA. Por tanto, asegúrate de que utilizas cable apantallado y de que los cables de CC y de CA están tendidos por separado.
Regulación por triac vs. Regulación 0/1-10V
La regulación por triacs y la regulación por 0-10 V son dos técnicas diferentes utilizadas para ajustar el brillo de los LED. A menudo se comparan porque ambas utilizan baja tensión para controlar el LED.
La atenuación por triac funciona conectando y desconectando la alimentación rápidamente, mientras que la atenuación por 0-10 V funciona controlando la tensión de los LED. Por tanto, la atenuación por triac es más eficiente energéticamente que la atenuación por 0-10V. Esto se debe a que los LED no están encendidos todo el tiempo cuando se regulan, por lo que consumen menos energía. Un regulador de 0-10 V utiliza resistencias para regular la corriente de los LED, por lo que parte de la corriente se calienta.
¿Para qué se puede utilizar la regulación Led 0/1-10V?
El regulador Led 0/1-10V puede utilizarse en una amplia gama de aplicaciones, como la iluminación doméstica, la iluminación escénica y la iluminación comercial. En la iluminación doméstica, el regulador Led 0/1-10V puede utilizarse para crear el ambiente perfecto en cualquier habitación. En iluminación escénica, se puede utilizar para crear una presentación más dinámica controlando el brillo de las luces. En la iluminación comercial, se puede utilizar para controlar el brillo de las luces de una tienda u oficina.
Ventajas de la regulación Led 0/1-10V
- Muy fácil de usar: la regulación requiere muy pocos ajustes.
- Gran precisión: permite un control muy fino del brillo de los LED.
- Rentable: requiere poco mantenimiento y es relativamente barato.
- Sin límites: porque la regulación 0-10V puede añadirse a cualquier tamaño de transformador LED
Inconvenientes de la regulación Led 0/1-10V
- Difícil de instalar: puede deberse a que requiere cableado adicional al regulador.
- No es tan flexible como otras técnicas de regulación: la tensión sólo puede modificarse en pasos de 1 voltio.
- Mala compatibilidad: 0/1-10V tiene dos normas que no son compatibles entre sí. Esto significa que los reguladores pueden no funcionar correctamente con los controladores.
- Problema de ruido: Como los cables de control suelen colocarse en el mismo conducto que los cables de 230 V, el regulador puede provocar ruido.
- Mezcla fácil: no mezcles el regulador y el regulador de 0-10V y 1-10V. Esto provocará parpadeos.
Por fin
La regulación Led 0/1-10V es una tecnología de regulación LED utilizada para controlar el brillo de los LED. Funciona controlando el voltaje de las luces LED, lo que permite un control preciso del brillo de los LED. Esta tecnología se utiliza en diversas aplicaciones, como la iluminación doméstica, la iluminación de escenarios y la iluminación comercial. Tiene varias ventajas, como la facilidad de uso, la precisión y la rentabilidad. Sin embargo, también tiene algunos inconvenientes, como la dificultad de instalación y la compatibilidad.
Especialista en regulación Led
LedStore es experta en iluminación LED y diseño de iluminación desde 2010. Tenemos nuestro propio departamento de diseño de productos, por lo que nuestros productos son técnicamente punteros. Los productos tienen una garantía de hasta 7 años. También realizamos el mantenimiento de la iluminación.
Nos centramos en luminarias de temperatura controlada y alta reproducción cromática, para que funcionen con brillantez y duren mucho tiempo. Fabricamos aprox. 500 diseños de iluminación para las obras de nuestros clientes. Lee más aquí o encarga un diseño
Ofrecemos un servicio de tiras led a medida, es decir, tiras led a medida en perfil de aluminio. También instaladas. ¿Lo sabías? ¡LedStore ofrece diseño de iluminación a partir de 169 euros para toda la casa!
Recuerda que siempre estamos disponibles para apoyarte en el camino, por correo electrónico(myynti@ledstore.fi) y por teléfono (045 251 4510). Como siempre, no dudes en compartir fotos de tus propios proyectos en las redes sociales #ledstorefi IG y ledstore.fi FB. Nos encanta ver las cosas chulas que se hacen con nuestros LED, y ayuda a inspirar a quienes no están seguros de la potencia y la maravilla de los LED. ¿Sabías que ya tenemos más de 3500 fotos de instalaciones con nuestros LED en nuestra Galería?
Galería de fotos de luces Led:
Galería de productos: fotos de productos en diferentes lugares de instalación
Luz indirecta: luz indirecta en diferentes espacios
En función de la habitación: Luz en diferentes habitaciones
Referencias: casas completas que han sido fotografiadas
PREGUNTAS FRECUENTES
1. Mitä tarkoittaa 0-10V LED-himmennys?
La regulación LED 0-10V es una tecnología de control de la iluminación en la que la luminosidad de una luminaria se controla mediante una tensión de 0-10 voltios. 0 V corresponde al nivel mínimo de luminosidad de la luminaria o a su apagado, mientras que 10 V representa la luminosidad máxima de la luminaria. Este sistema es popular por su sencillez y fiabilidad.
2. Miten 0-10V LED-himmennys toimii?
El regulador LED 0-10V funciona mediante un cable de señal entre el sistema de control y la luminaria LED. La unidad de control envía una tensión de 0-10 V a la luminaria, que ajusta el brillo de la luz en consecuencia. Esto hace que la tecnología de regulación sea lineal y ajustable con precisión.
3. Mitkä ovat 0-10V LED-himmennyksen edut?
Las ventajas de la regulación LED de 0-10 V incluyen una instalación sencilla, un rendimiento fiable y un control lineal de la luz. Es especialmente adecuado para grandes sistemas de iluminación, como oficinas y espacios industriales, y ofrece una buena compatibilidad con una amplia gama de modelos de luminarias.
4. Onko 0-10V LED-himmennys yhteensopiva kaikkien LED-valaisimien kanssa?
No, el regulador LED 0-10V no es compatible con todas las luminarias LED. Las luminarias deben ser compatibles con el protocolo de control 0-10V. Antes de adquirir un sistema, es importante asegurarse de la compatibilidad entre la luminaria y el sistema de control.
5. Miten 0-10V LED-himmennys eroaa DALI-järjestelmästä?
La regulación LED 0-10V es más sencilla y utiliza una señal analógica para ajustar el brillo de la luz, mientras que DALI es un sistema digital que permite opciones de control más versátiles, como el control de luminarias individuales y situaciones de iluminación preprogramadas. 0-10V es menos caro y muy adecuado para el control básico de la iluminación.
6. Voiko 0-10V LED-himmennystä käyttää yhdessä älyvalaistusjärjestelmien kanssa?
Sí, el regulador LED de 0-10 V puede utilizarse con sistemas de iluminación inteligentes, pero requiere un adaptador o controlador que convierta las señales digitales del sistema inteligente en señales analógicas de 0-10 V. Esto permite integrar el regulador en soluciones de iluminación inteligente.
7. Mitä ongelmia voi esiintyä 0-10V LED-himmennyksen kanssa?
Entre los problemas más comunes están los de incompatibilidad entre el controlador y las luminarias, el cableado mal instalado y la atenuación desigual de las luces. Además, las interferencias de señal pueden afectar a la uniformidad de la regulación, sobre todo si el cableado es largo.
8. Onko 0-10V LED-himmennys energiatehokasta?
Sí, la regulación LED 0-10V es energéticamente eficiente porque te permite ajustar con precisión la intensidad de la luz según tus necesidades. Esto reduce el consumo de energía y alarga la vida de las luminarias.
9. Mihin käyttökohteisiin 0-10V LED-himmennys sopii parhaiten?
El regulador LED de 0-10 V es especialmente adecuado para espacios grandes, como oficinas, naves industriales, aulas escolares y edificios públicos. Su fiabilidad y sencillez lo convierten en una solución ideal para el control básico de la iluminación.
10. Kuinka asentaa 0-10V LED-himmennysjärjestelmä?
Al realizar la instalación, asegúrate de que las luminarias y el dispositivo de control son compatibles. El cableado entre el controlador y las luminarias debe estar correctamente conectado, y hay que tener en cuenta la longitud de los cables de señal para evitar interferencias. Se recomienda recurrir a un instalador profesional para garantizar que el sistema funciona correctamente.
