Con un poco de esfuerzo, puedes construir un elemento de iluminación mural colgante a partir de un tablero prefabricado. La luz indirecta que entra por la pared es suave y confortable. Si además la luminaria dispone de control de temperatura de color de la luz blanca infinitamente variable y atenuación, ¡tendrás siempre la garantía de adaptarla a tu decoración y estado de ánimo! Realizamos el proyecto de iluminación del escritorio como retroiluminación decorativa con los apliques redondos Eclipse de LedStore y una tira LED montada en perfil de aluminio. En este artículo te hablaremos del proyecto y de los costes.

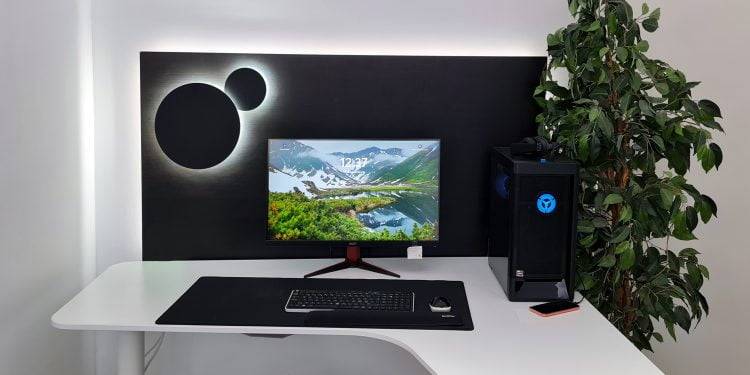

Iluminación de escritorio con diseño interior y luminaria seleccionada, Eclipse
Era necesario añadir algunos toques decorativos e iluminación al escritorio, pero sin cambiar la pared. Esta solución funciona en cualquier lugar donde quieras añadir iluminación a una pared. Así que no se trata de luz directa, sino que da una sensación sensual a la jornada laboral, o con luces de colores, el telón de fondo da una sensación lúdica a los jóvenes.
La luminaria de pared o, en este caso, de panel Led Eclipse está disponible en blanco y negro, con un acabado mate con recubrimiento de polvo, lo que supone una ventaja cuando, por ejemplo, las luminarias se instalan una al lado de la otra. El acabado mate proporciona una menor reflexión, de modo que los patrones de luz siguen siendo regulares en todas las direcciones. Las luminarias se piden individualmente, por lo que el número, el color y el tamaño pueden elegirse exactamente según las necesidades. Hay dos tamaños disponibles, 30 cm y 15 cm. Las Eclipses más grandes están a 50 mm de la pared y las Eclipses más pequeñas están a 37 mm, 13 mm más abajo. Las luminarias pueden instalarse individualmente o en grupos.
El Kelvin, o control de la temperatura del color, hace que las luminarias se adapten bien a todos los matices del diseño de interiores, y también tienen un alto índice de reproducción cromática, lo que significa que la luz reproduce todos los colores del entorno exactamente como deben ser. Así puedes ajustar la iluminación de tu escritorio a tu estado de ánimo.
Se eligieron dos Eclipse negros, uno grande y otro pequeño, para el conjunto de sobremesa detrás del escritorio, encajados en la esquina superior derecha del Eclipse ligeramente más grande. Se eligió una tira LED SOLO muy plana de 7,2 W/m controlada por temperatura de color para que girara alrededor del escritorio, montada en un perfil de superficie de aluminio negro. Se necesitaron 3 metros de tira LED y perfil. También vendemos las tiras y los perfiles a precio de metro. Ponte en contacto con LedPaja (paja@ledstore.fi), o calcula tú mismo el precio con nuestra calculadora en la página de pedidos personalizados.El aplique Eclipse está disponible en dos colores y dos tamaños. El de 15 cm de diámetro exterior tiene una potencia de 10 W y el Eclipse de 30 cm, más grande, tiene una potencia de 15 W. La potencia luminosa es de 800 lúmenes y 1200 lúmenes. Los colores son blanco y negro en ambos tamaños.
La potencia total necesaria del transformador y el grillete de carga para las luminarias es de 50 W, por lo que se seleccionaron de la gama de LedStore un transformador de control inalámbrico Zigbee de 50 W y un controlador inalámbrico montado en la pared para el control y la regulación de la temperatura del color. Un mando a distancia para el control de la temperatura de color también es una buena solución. El mando a distancia se puede montar en la pared y se fija a la base con un imán. Esto significa que la iluminación del escritorio puede controlarse libremente desde cualquier lugar.

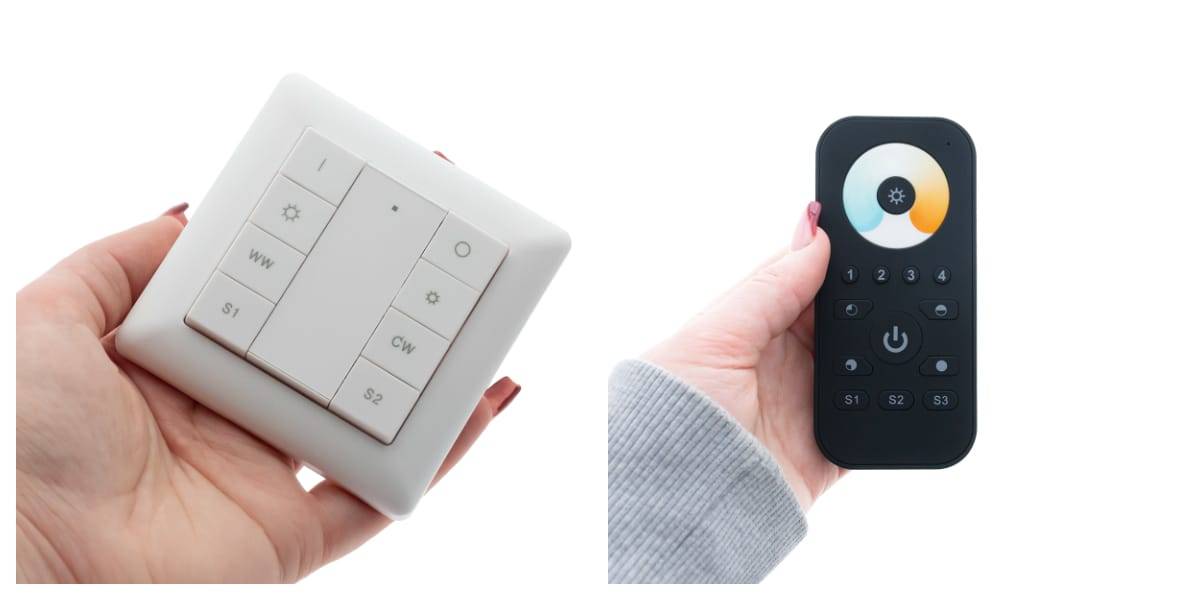

La temperatura de color de la iluminación puede controlarse mediante un mando inalámbrico que puede montarse libremente en la pared o mediante un mando a distancia, cuya base también puede montarse en la pared cerca del punto de uso.
Las luces brillan uniformemente desde la parte posterior de la luminaria hacia la pared, por lo que no hay deslumbramiento cuando se mira desde el lateral. La imagen de abajo ilustra la variación de temperatura de color de la tira LED Eclipse y la SOLO CCT 7,2 W/m desde la parte trasera del panel. Como las luces están conectadas a la misma fuente de alimentación, se pueden regular simultáneamente. La temperatura de color y la regulación son las mismas para ambas.

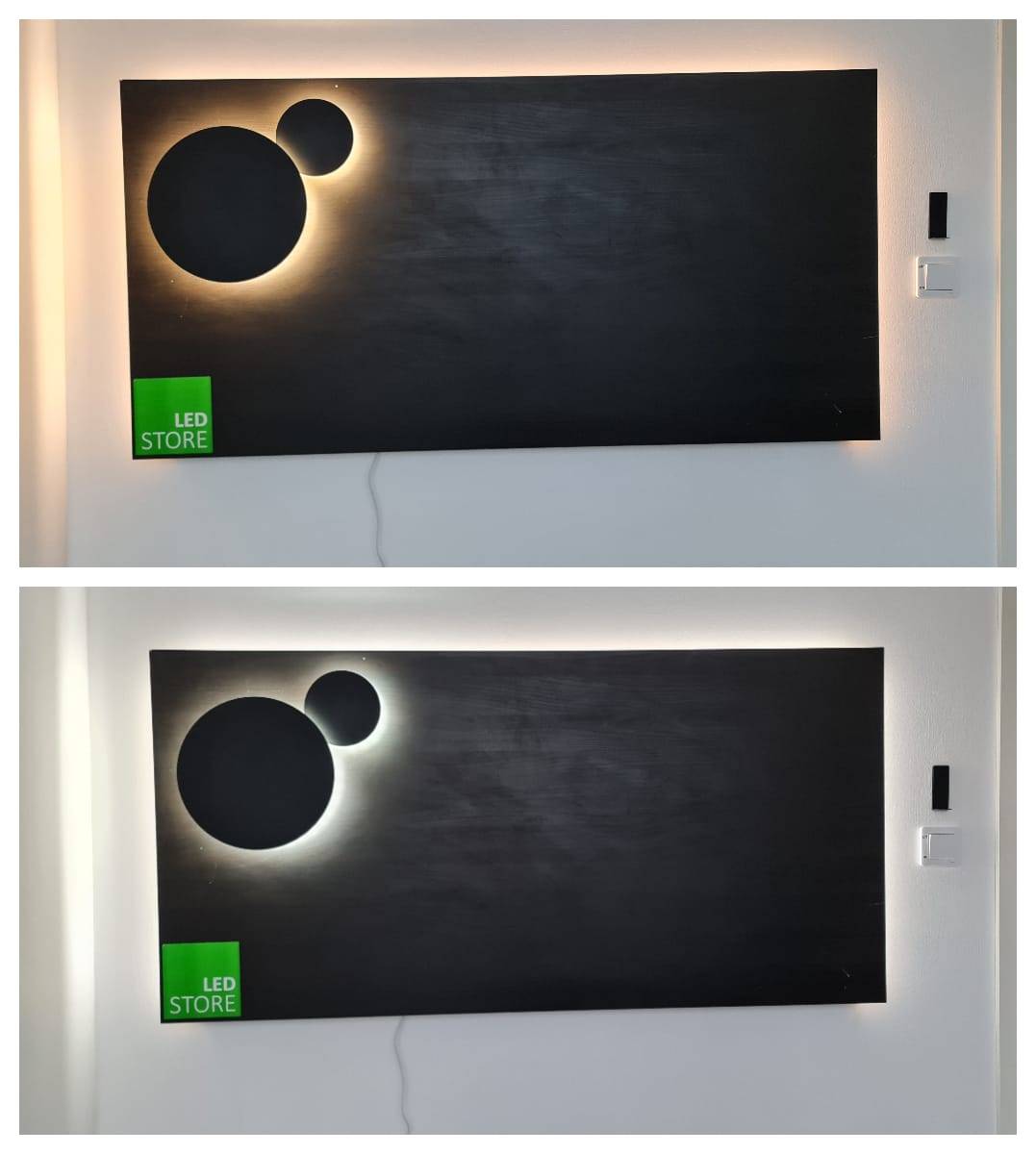

Proyecto de iluminación de escritorio: la temperatura de la luz tiene un gran impacto
Iluminación del escritorio e implementación con Eclipse y tira LED
Hacer la composición en el panel del mueble fue sencillo, ya que el transformador cabía detrás/dentro del panel, y la electricidad la suministra un enchufe de luz. Los pasos fueron los siguientes
Haz un marco en la superficie de la mesa para el montaje en la pared y la tira de LED. Alrededor de este marco (aquí en tres lados), se montan los raíles LED.
Corta los perfiles de aluminio a las dimensiones correctas y haz las plantillas adecuadas para las esquinas.
Fija los perfiles de aluminio al marco con fijaciones de plástico y la tira de LED única al perfil de aluminio. El cable de conexión debe llegar por encima del transformador.
Desliza el Eclipset sobre el tablero de la mesa, retira el interruptor de temperatura de color y haz los agujeros para los cables.
Haz un hueco para el transformador detrás de la placa y ahueca la célula. Vuelve a pegar la placa desmontada en el hueco.
Introduce los cables Eclipse por los orificios hasta alcanzar la longitud adecuada para llegar al transformador.
Conecta los cables de la tira de LED y los Eclipses en paralelo al transformador CC-CC. Conecta el cable de alimentación a un extremo del transformador.
Fija el transformador a la ranura y los cables ordenadamente a la placa, por ejemplo con pegamento caliente.
Conecta la alimentación y establece una conexión entre el transformador y el programador.
Atornilla los tornillos a la pared y cuelga el elemento en su sitio.
Iluminación del escritorio, fotos de los pasos 1-3

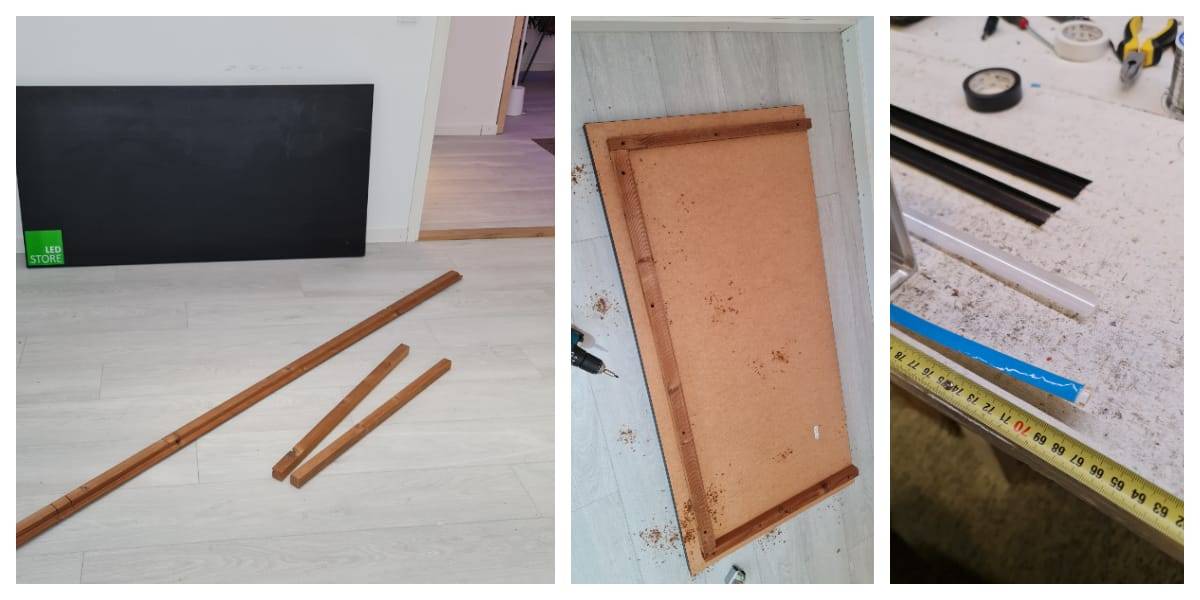

Proyecto de iluminación de escritorio - Nueva vida para un viejo tablero de mesa
Se midieron los listones y se fijaron al tablero de 150x75 cm a unos 5 cm hacia dentro del borde del tablero. Se cortaron los perfiles a medida y se perforó el extremo de la tira de LED con un cable de conexión. Si compras un rollo de cinco metros, hay una longitud de cable de 10 cm lista para usar. También puedes pedirnos el cable de conexión de la longitud que desees. La imagen muestra el plástico protector azul debajo de la tira de LED, con una superficie adhesiva lista para fijar la tira de LED al perfil de aluminio.
Iluminación del escritorio, kimágenes de los pasos 4-8

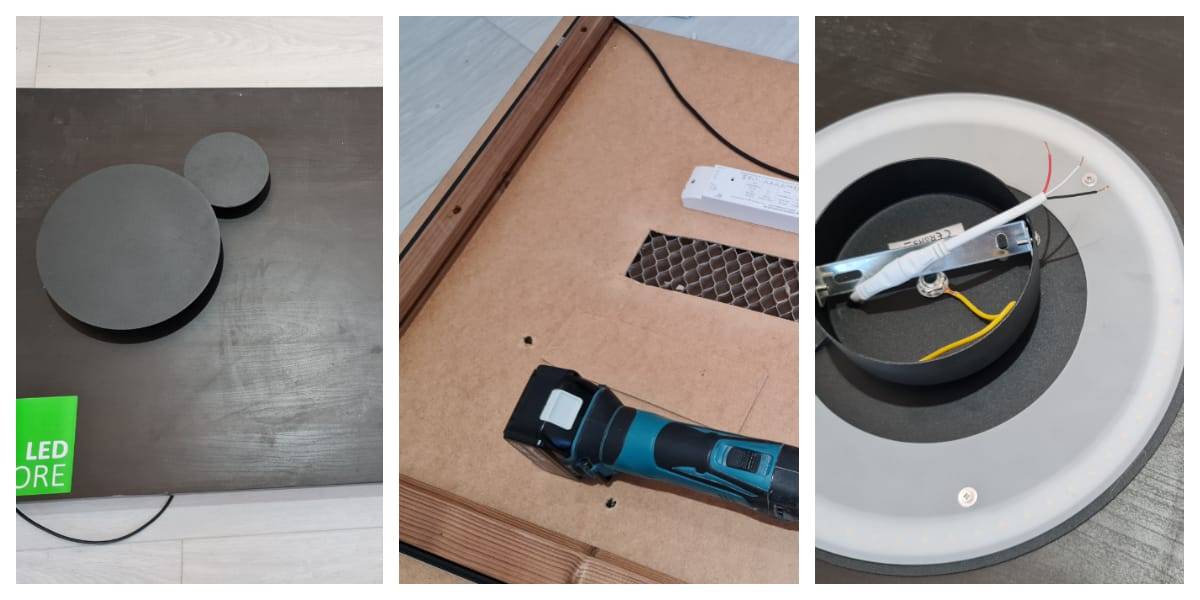

Proyecto de iluminación de escritorio - Cableado de la lámpara Eclipse
El Eclipset se montó sobre una mesa y se le hicieron agujeros para los cables. La foto también muestra el agujero que se empezó a hacer para el transformador. Se suprimió la caja de control de temperatura de color propia del Eclipse, porque las luces iban a tener un control de temperatura de color infinitamente variable. El cable de tres conductores controla tanto la corriente como la temperatura de color del LED. El rojo que va a la luminaria es +, el negro es blanco frío CW - y el blanco es cálido WW -.

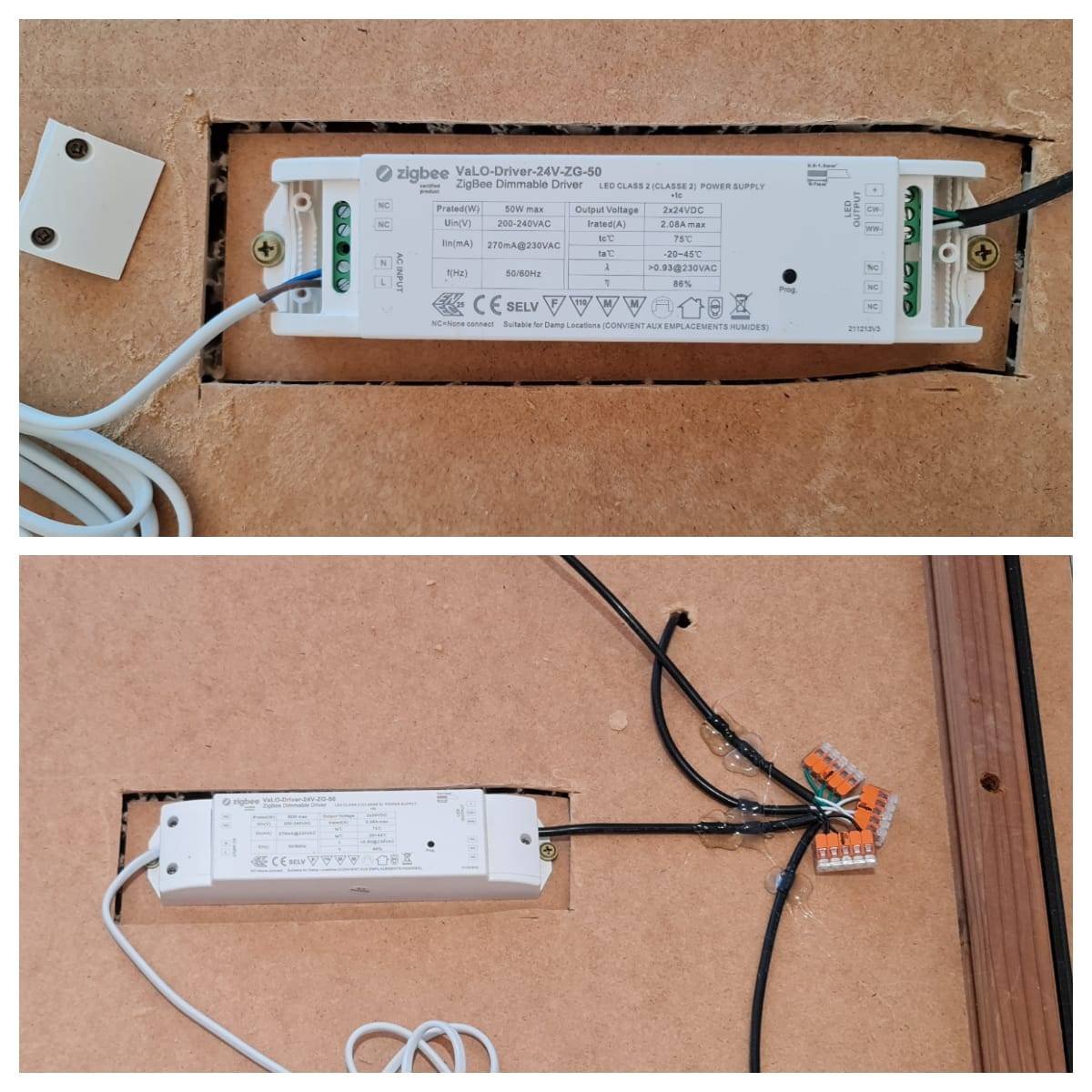

Proyecto de iluminación de escritorio - Imagen de detrás del plato
El transformador se conectó en paralelo con todos los cables de los Eclipses y la tira de LED con un cable de tres hilos de baja corriente. Aquí se utilizó verde + , negro frío CW y blanco cálido WW.
Iluminación de escritorio, vtemas 9-12
La fijación del frontal de la placa a la luminaria seguía haciéndose en paralelo, con tres conectores de palanca de dos posiciones por luminaria. Rojo junto, negro junto y blanco junto. Se retiró el interruptor de control de la temperatura de color de la luminaria para permitir un control infinitamente variable de la temperatura de color de las luces. Cuando se instala con el interruptor de temperatura de color, la luminaria funciona a una de las tres temperaturas de color seleccionadas (cálido, neutro, tono frío).
El transformador tiene lugares para los cables verde + , CW - negro y WW - blanco. Si los cables no están orientados en el mismo sentido que en la luminaria, el regulador de temperatura de color no ajustará las luces correctamente. La solución es comprobar que los + para la luz fría y los - para la luz cálida están conectados en la dirección correcta.
Emparejamiento con controladores inalámbricos Zigbee
Una vez instaladas las luminarias y encendidas, puedes conectarlas a un único controlador, por ejemplo un controlador de pared, o a dos o más controladores mediante un sistema de control inteligente. Recuerda colocar las pilas si tienes un mando a distancia, y retirar la tapa protectora de la parte posterior de la pila si tienes un controlador mural.
Si basta con un único controlador, no es necesario emparejar ningún controlador inteligente. El transformador tiene un receptor integrado con el que se empareja el controlador. Hemos escrito sobre el emparejamiento en Control de iluminación Zigbee parte 1. Por ejemplo, el emparejamiento con un controlador inalámbrico de pared se realiza fácilmente pulsando cuatro veces el botón prog del transformador para abrir la conexión de emparejamiento. Acerca el controlador al transformador (a menos de 10 cm de distancia) y pulsa primero el botón de encendido ( I ) para "despertar" el dispositivo y que parpadee la luz indicadora verde. A continuación, pulsa una vez el botón de aumento de brillo (debajo del botón de encendido). Tardará un momento en establecerse la conexión. Cuando se complete, las luces parpadearán dos veces. El método de conexión se denomina emparejamiento TouchLink.
La guía de emparejamiento del mando a distancia se encuentra en el enlace del producto en la tienda online en Archivos: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din
Hemos escrito sobre el emparejamiento mediante concentrador/puente en el artículo Control de la iluminación Zigbee, parte 2.Existen diferentes opciones de control para la iluminación de pared. A la izquierda, un mando a distancia conectado a la app Philips Hue. El mando de pared también puede conectarse al control Hue, permitiendo la programación y temporización. No es necesario activar el control inteligente, ya que el mando inalámbrico se puede emparejar con un transformador sin concentradores ni apps. Los controladores permiten ajustar continuamente el brillo y la temperatura de color de la luz.
Precio y tiempo empleado en el paquete acabado
Por tanto, la iluminación de escritorio puede manejarse con imaginación. Por eso, los apliques Eclipse también son ideales para montarlos, por ejemplo, en paneles de muebles. El tablero del condensador se ha adaptado para proporcionar un elemento de iluminación detrás del escritorio. Se mecanizó un orificio en la parte posterior del panel para el transformador de control inalámbrico de 50 W. El grosor del transformador es de sólo 33 mm, frente a los 35 mm de grosor del panel del mueble. Además, se montó un saliente de 25 mm detrás del panel, al que se fijó un riel de LED para iluminar a lo largo de la pared.
El precio de la iluminación y el control de este paquete fue de sólo 466 e (IVA incluido).
Todo lo que tienes que hacer es levantar el elemento de iluminación hasta el lugar deseado de la pared con los tornillos y fijarlo a la toma. El aplique se conectó fácilmente a un sistema de control inalámbrico con control de la temperatura del color y atenuación. El tiempo de funcionamiento efectivo era de unas dos horas.
Iluminación de escritorio con estiloSi te interesan las lámparas de este artículo, estaremos encantados de darte más información. También te invitamos a visitar nuestra tienda en Koivuhaas, Mesikukantie 16, 01300 Vantaa, Vantaa. Nuestras salas de exposición Todo en Uno disponen de todos los productos presentados en este artículo. Atendemos a todos los grupos de clientes, desde consumidores a contratistas, bajo un mismo techo. Echa un vistazo a la tienda.
