Para LedStore, se renovaron canalones de focos antideslumbrantes en el techo, con 3 focos de 9 W instalados en cada uno. Las canaletas empotradas aportan un nuevo aspecto a la iluminación del espacio en comparación con la anterior iluminación de paneles LED. Una canaleta se pintó de blanco por dentro y la otra de negro. Una renovación similar puede hacerse con bastante facilidad si el techo es de placas de yeso y tiene espacio suficiente para canalones empotrados. En un edificio nuevo, la situación es obviamente más fácil si los focos pueden colocarse con suficiente antelación. La renovación requirió conocimientos de carpintería y electricidad. El coste de los materiales fue inferior a 100 euros y el precio al contado es de 444 euros (IVA incluido).

Planificar una renovación de la iluminación

Querían dar un nuevo aspecto al estudio que estaban renovando con la iluminación. Anteriormente había dos paneles LED de 300x1200 en el espacio, que proporcionaban una luz agradable y uniforme. Los dos paneles proporcionaban un total de 6.000 lúmenes de iluminancia, calculados a 500 lúmenes por metro cuadrado para una sala de 12 metros cuadrados, lo que es suficiente para trabajar. Sin embargo, además de los paneles, se instalaron tiras de luces LED encima de las mesas en tres puestos de trabajo. Así se aumentó la cantidad de luz, lo que permitió dar un nuevo aspecto a la iluminación general. Se instalaron focos empotrados en sustitución de los paneles LED. Tres focos por candelabro dan al espacio unos 300 lux por metro cuadrado calculados, lo que es suficiente cuando los puestos de trabajo tienen tiras de LED suficientemente eficientes y rieles de iluminación LED con perfil de aluminio.
Canalones acabados con la superficie interior pintada de negro en la parte posterior. Ambos tienen 3 focos de 9 W, es decir, focos, color de luz blanco neutro fresco 4000 Kelvin.

Accesorios de renovación - puntos seleccionados

Se decidió utilizar tres focos de 9 W con una intensidad luminosa de 600 lúmenes por foco. La luz de estos focos de 9 W se abre en un buen ángulo de iluminación general de 45 grados. Hay dos opciones para la forma del cuerpo, cuadrado o redondo. De éstas, se eligió el cuerpo cuadrado, la apertura de la luz es redonda, como en todos los focos LedStore de 9W y 15W, es decir, downlights. Las Spots tienen un índice de reproducción cromática (IRC) muy alto, lo que hace que la luz que emiten sea natural y agradable para los sentidos. Gracias a los transformadores de alta calidad y a los circuitos LED, las luces están libres de distracciones como el parpadeo, que puede cansar la vista durante la jornada laboral. Los focos también son regulables y la temperatura de color de la luz blanca puede seleccionarse entre tres opciones en la fase de instalación: cálida 2900K, neutra 4000K y fría 5500K. Las luminarias vienen de serie con una fuente de alimentación específica para cada luminaria, pero si se desea un control flotante de la temperatura de color, pueden cambiarse por un transformador de grupo que se adapte al modo de control. Para la canaleta de focos negra, se eligieron focos direccionales 9W negros de cuerpo redondo, y para la canaleta blanca, focos direccionales Kantti 9W blancos con cuerpo de cuatro brazos.

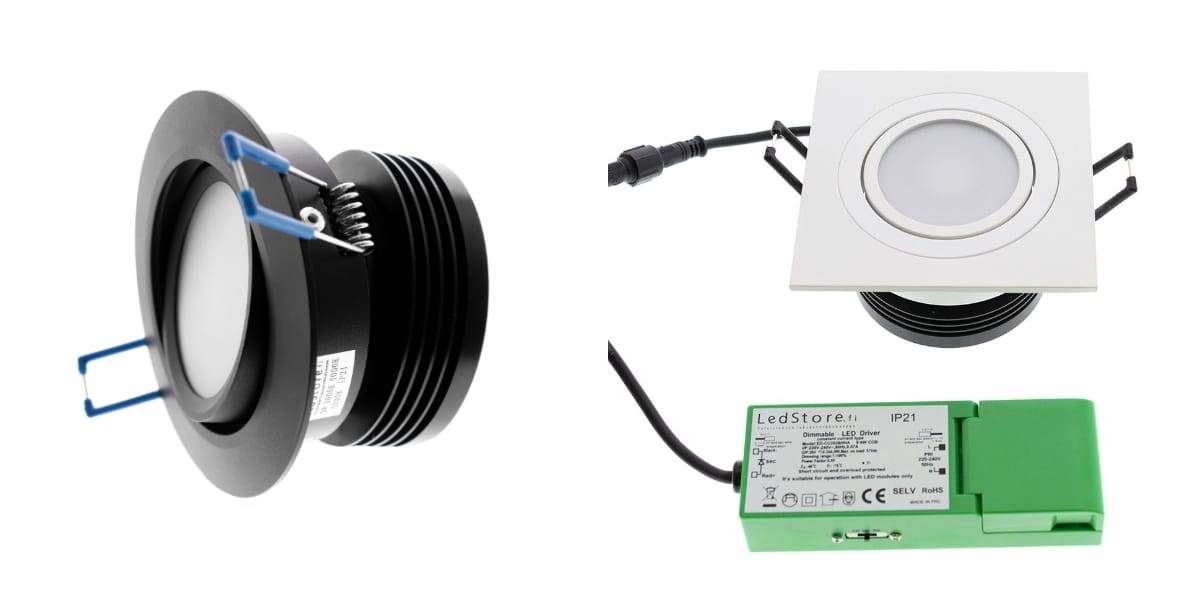

El canalón blanco se equipó con focos Directional Kantti de 9 W y el canalón negro con focos Directional redondos negros de 9 W. Selector de temperatura de color en el lateral del transformador.


Fases de la renovación - construcción de un canalón ligero

La construcción de la canaleta del foco comenzó con la retirada de las luminarias del panel del techo. Se recortó un canal de 2 m de longitud del hueco del panel con una sierra para yeso y se hizo de 15 cm de ancho. La anchura adecuada de la abertura se sostuvo añadiendo vigas adicionales de 250 mm de altura al entresuelo. La separación típica entre vigas es de 400 mm, y la anchura deseada de la canaleta era de 150 mm. Se fijaron listones de 55x55 mm a las vigas a una altura de 133 mm para conseguir la profundidad deseada de la canaleta de 120 mm con un grosor de cartón-yeso de 13 mm.
Vista estructural del canalón. Altura del forjado intermedio 250 mm. Altura del canalón ligero 120 mm. Altura que define los listones 55x55 mm. Punto en el centro del listón para ilustración.
En términos sencillos, los pasos para el canalón del tejado incluían serrar un agujero del tamaño adecuado y añadir vigas y listones. Las piezas interiores se cortaron de cartón yeso y se hicieron agujeros en la pieza inferior para los montantes. Había un espacio de 250 mm de profundidad en la estructura del techo suspendido, así que fue fácil hacer el canalón lo suficientemente profundo, con espacio suficiente por encima de los focos. Se eligió una profundidad probada de 120 mm para el canalón, de modo que las luminarias no fueran visibles desde el lateral.

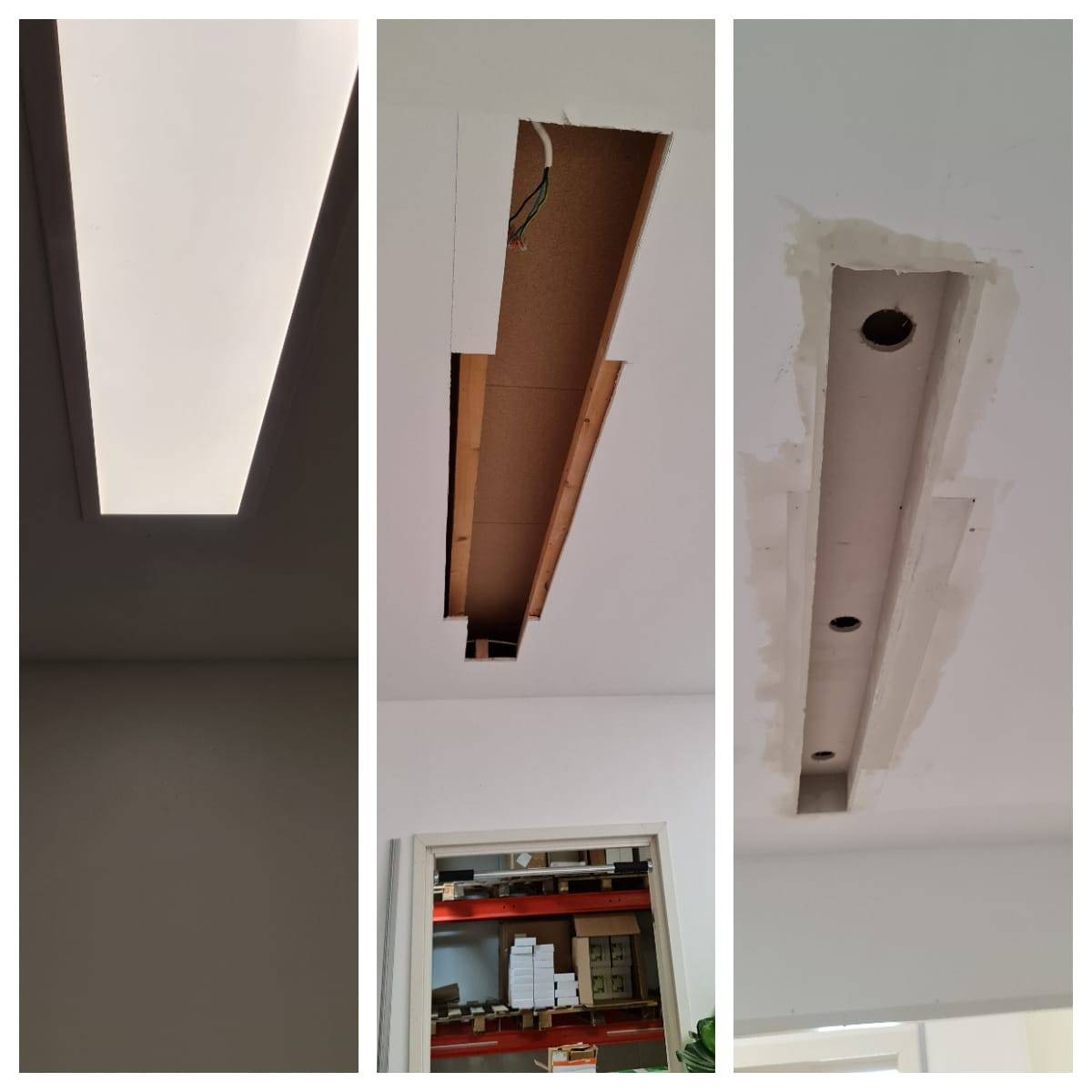

Se modificó la abertura del panel Led y se hizo un nuevo canalón de tres puntos de cartón-yeso.


Fases de la renovación - instalación y control de la iluminación

Los focos se instalaron en orificios de montaje de 80 mm con fuentes de alimentación encadenables. Los focos se mantienen en su sitio mediante muelles. La temperatura de color del lado de la fuente de alimentación se eligió como blanco neutro a 4000 Kelvin. Cuando se selecciona la temperatura de color, hay que desconectar la alimentación. El interruptor de la luz ya estaba en la pared, así que se decidió utilizar los focos con él. También hay otras formas de controlar los focos. Las luces pueden atenuarse instalando en la pared un regulador de intensidad con cable, destinado a atenuar los LED. LedStore está probando varios modelos diferentes y hemos publicado los resultados de las pruebas en nuestro sitio web, en Acerca de la regulación >

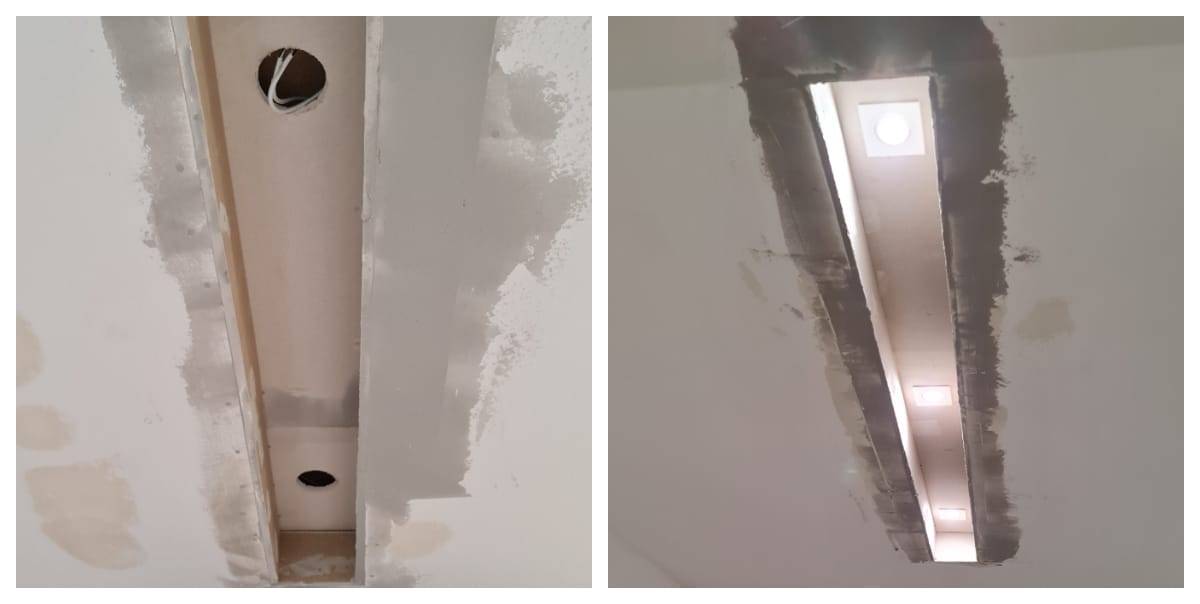

A la izquierda, el canalón terminado. Las luces se probaron antes de terminar el tejado.
La instalación del canalón de luz fue muy bien para el vendedor de lámparas entre otros trabajos :)
Los focos también disponen de un control de temperatura de color, que puede cambiarse de cálido a frío, es decir, de unos 2800 a 5500K. Para ello, las fuentes de alimentación propias de los focos se sustituyen por un único transformador, en función de la potencia total combinada de los focos, que puede conectarse a un regulador de control de temperatura de color de 24 V con cable. Hay dos opciones de control inalámbrico, VaLO RF y VaLO RF Zigbee. En estas opciones, el regulador de luz se puede colocar libremente en el lugar deseado de la pared, o se puede utilizar un mando a distancia. Puede haber varios controladores por grupo de luces. En la familia de productos Zigbee, los controladores tienen un aspecto diferente. Los transformadores se seleccionan de los grupos de productos VaLO RF o VaLO RF Zigbee según la potencia total combinada de los focos, y el transformador tiene un receptor incorporado que envía una señal a los controladores. Zigbee puede conectarse al control doméstico inteligente con casi todos los concentradores que utilizan el protocolo Zigbee, como Philips Hue y Samsung Smart Things.

¿Cómo cambia la iluminación en una canaleta de luz en blanco y negro?

Probamos y medimos las intensidades luminosas tanto en la cubeta pintada de negro como en la pintada de blanco. Se sabía que la superficie negra reduce los reflejos de la luz, y esto resultó ser cierto y exacto cuando se midió con un medidor de luz. Medida directamente debajo de las canaletas, la cantidad de luz era la misma en ambas canaletas. Los laterales de la canaleta blanca tenían aproximadamente un 20% más de luz que los laterales de la canaleta negra. Esto se explica por el hecho de que es menos probable que la luz se refleje en las paredes de la artesa y a su alrededor cuando las paredes de la artesa son negras. También hay más sombras de muebles y personas debajo y a los lados de la artesa negra, porque hay menos reflexión de la luz en el entorno. La luz se dirige más claramente de arriba abajo.

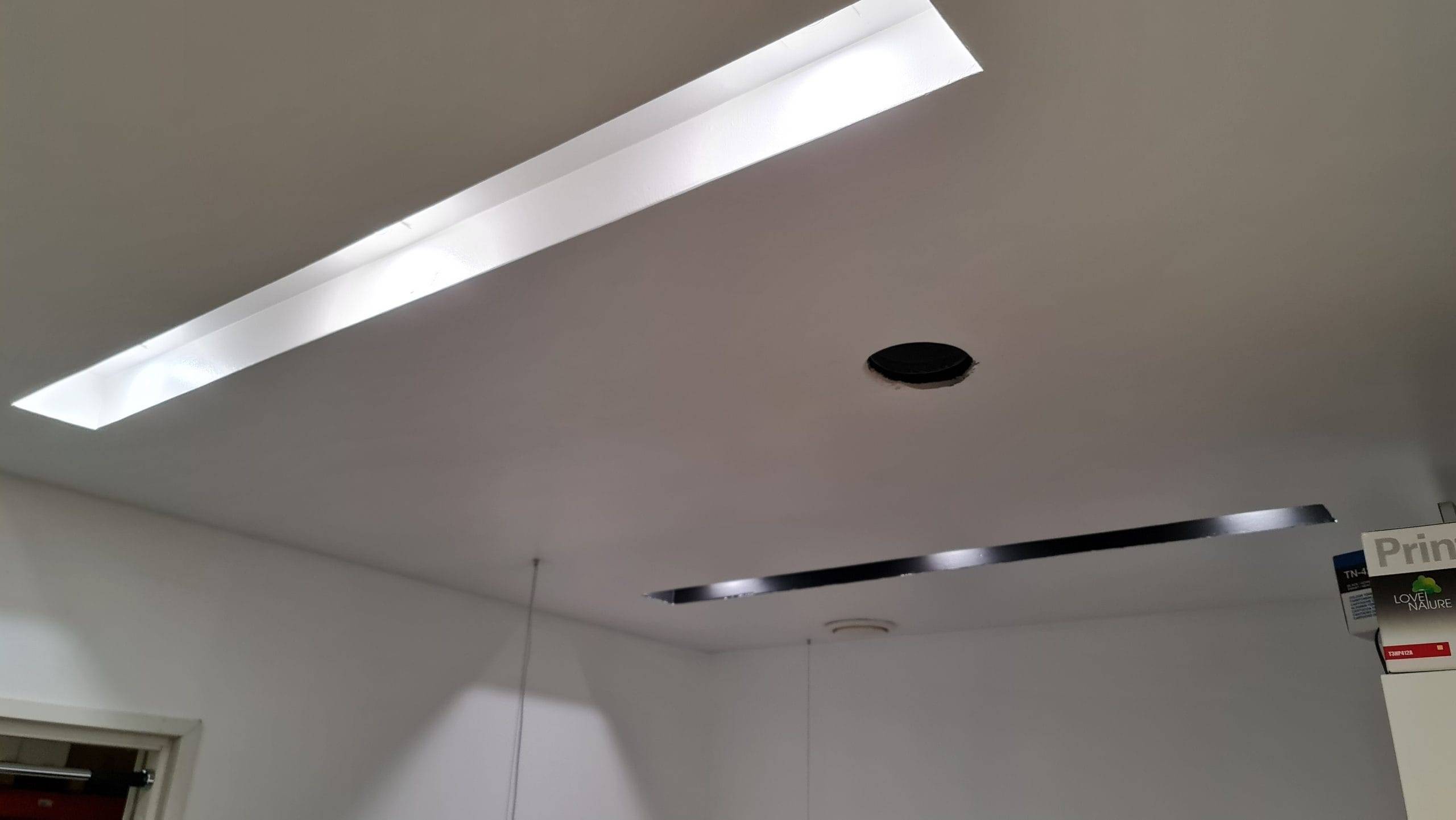

Los reflejos de las luces son claramente visibles en la imagen. En la canaleta negra, el haz creado por las luces parece más estrecho que en la canaleta pintada de blanco. El ángulo de apertura creado por las luces es idéntico.
¡Puedes hacer más preguntas sobre la renovación y venir a conocernos a la tienda! Los canalones de luz pueden verse en la tienda de Lamppukauppa Led Store de Koivuhaa, Vantaa, en Mesikukantie 16, 01300 Vantaa. En la tienda está expuesta toda la gama instalada. En el mismo local también LedPaja y diseño de iluminación y consulta. Te damos la bienvenida.
