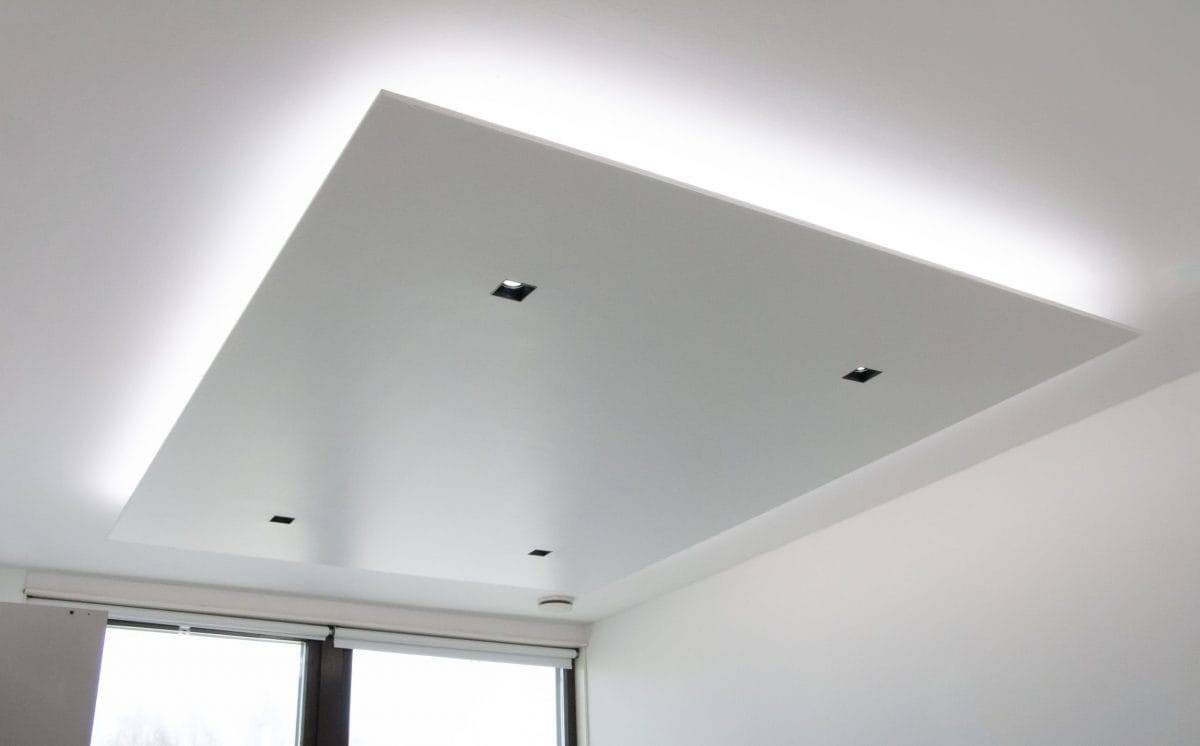

Renovación con éxito de la iluminación de un techo de escayola rebajado

Se decidió llevar a cabo la renovación de la iluminación del techo de escayola rebajado en las instalaciones de LedStore utilizando nuevas tiras LED de 22 W/m, de alta reproducción cromática y temperatura de color regulable, y focos LED Piilo de 13 W sin marco, así como un control inteligente Zigbee. Aquí presentamos la ejecución paso a paso de la renovación de la iluminación y el coste del sistema de iluminación y control. La sala combina iluminación indirecta e iluminación puntual, que pueden controlarse por separado con un controlador inalámbrico. La iluminación puede regularse tanto cambiando continuamente la temperatura de color de la luz blanca como atenuándola. La iluminación versátil y regulable permite utilizar la habitación para una amplia gama de fines. La habitación puede utilizarse como guardería, dormitorio o estudio.

Hacer un techo de escayola rebajado empieza con la planificación

La habitación tenía un punto en el centro del techo y un interruptor de luz, y no se querían cambios. La reforma quería aprovechar el punto del techo sin crear corrientes de aire visibles en la superficie, por eso se colocó el downlight en la parte superior. Un solo grupo de luminarias se puede dividir en dos grupos de luminarias que se encienden en momentos distintos mediante receptores. Los receptores se controlan mediante botones inalámbricos.

Querían un aspecto más moderno y una iluminación variable. El techo rebajado fue fácil de conseguir y la reforma no requirió ningún cambio en el techo. La ventaja de los techos de escayola es que se pueden cometer pequeños errores. Si taladras un agujero en el lugar equivocado, puedes parchearlo y hacer un nuevo agujero en el lugar correcto.

Se planificó la instalación de tiras de iluminación LED indirecta alrededor de la estantería en el nivel inferior. Para la iluminación puntual, se deseaban focos discretos. Se diseñó la regulación inalámbrica y el control de la temperatura de color de la luz blanca en la habitación, además del interruptor existente.

Aunque la altura de la habitación se redujo 10 cm con el techo rebajado, la habitación no se ve afectada por el rebaje. De hecho, la mayor cantidad de iluminación lo compensa muy bien y añade interés y vivacidad a la habitación. El marco abatible funciona de maravilla para aplicaciones en las que no se desea o no es posible modificar el techo o las paredes, pero en las que se sigue deseando iluminación empotrada e indirecta.

Techo bajado desde el centro, bajando la sección estructural

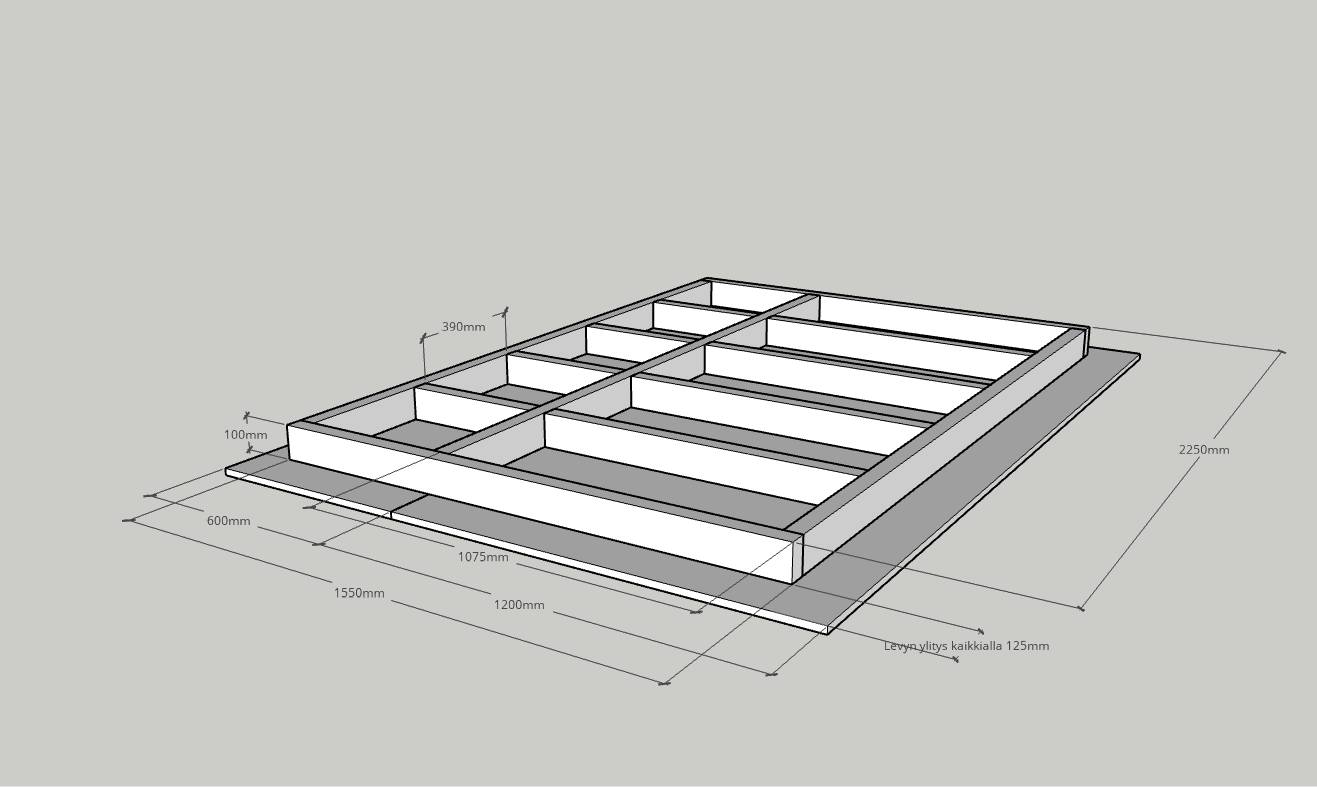

La imagen de abajo muestra un esquema del bastidor de descenso con sus dimensiones. El tamaño del bastidor es de 1 550 mm x 2 250 mm. La columna longitudinal se coloca en la junta de los paneles de yeso. La separación horizontal de los separadores es de 390 mm, como se recomienda para las instalaciones de placas de yeso en el tejado. Para la subcapa se utilizó una placa Gyproc de 1,5, con una superficie de 1 800 mm x 2 500 mm. Este diseño proporcionó un voladizo suficientemente justo de 125 mm en todas las direcciones para utilizarlo como repisas para la tira de LED. Las repisas suficientemente anchas dejan ocultos los perfiles LED y se consigue una iluminación indirecta muy agradable.

Techos abuhardillados: cómo elegir la iluminación adecuada

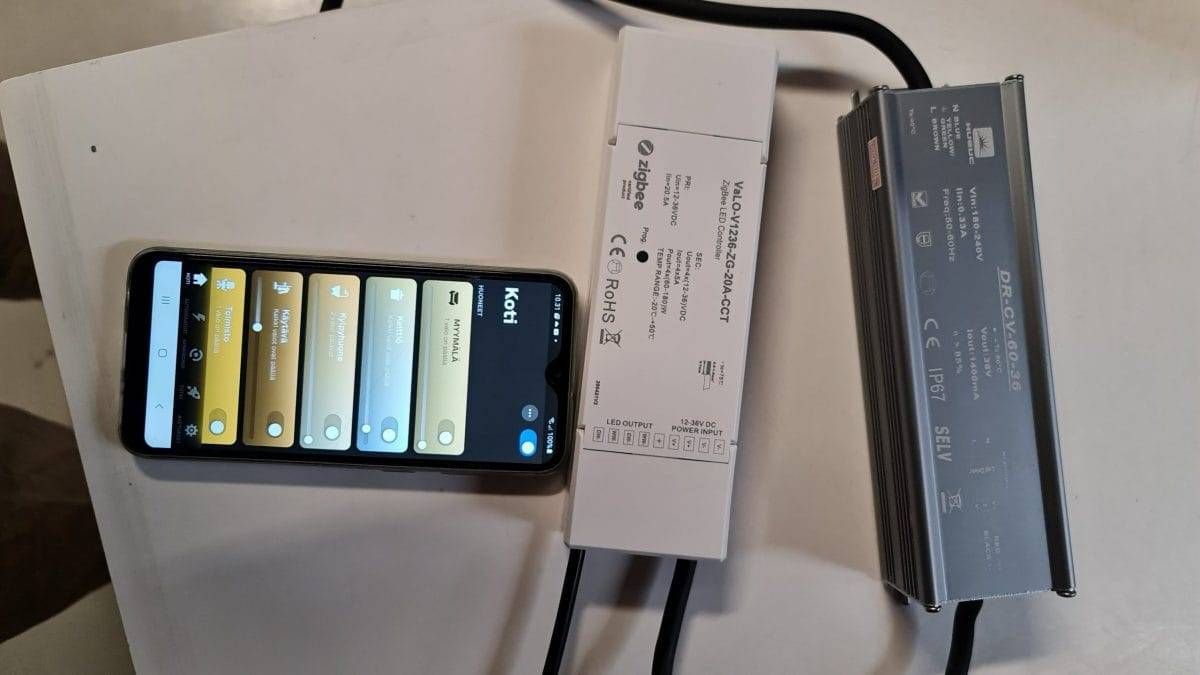

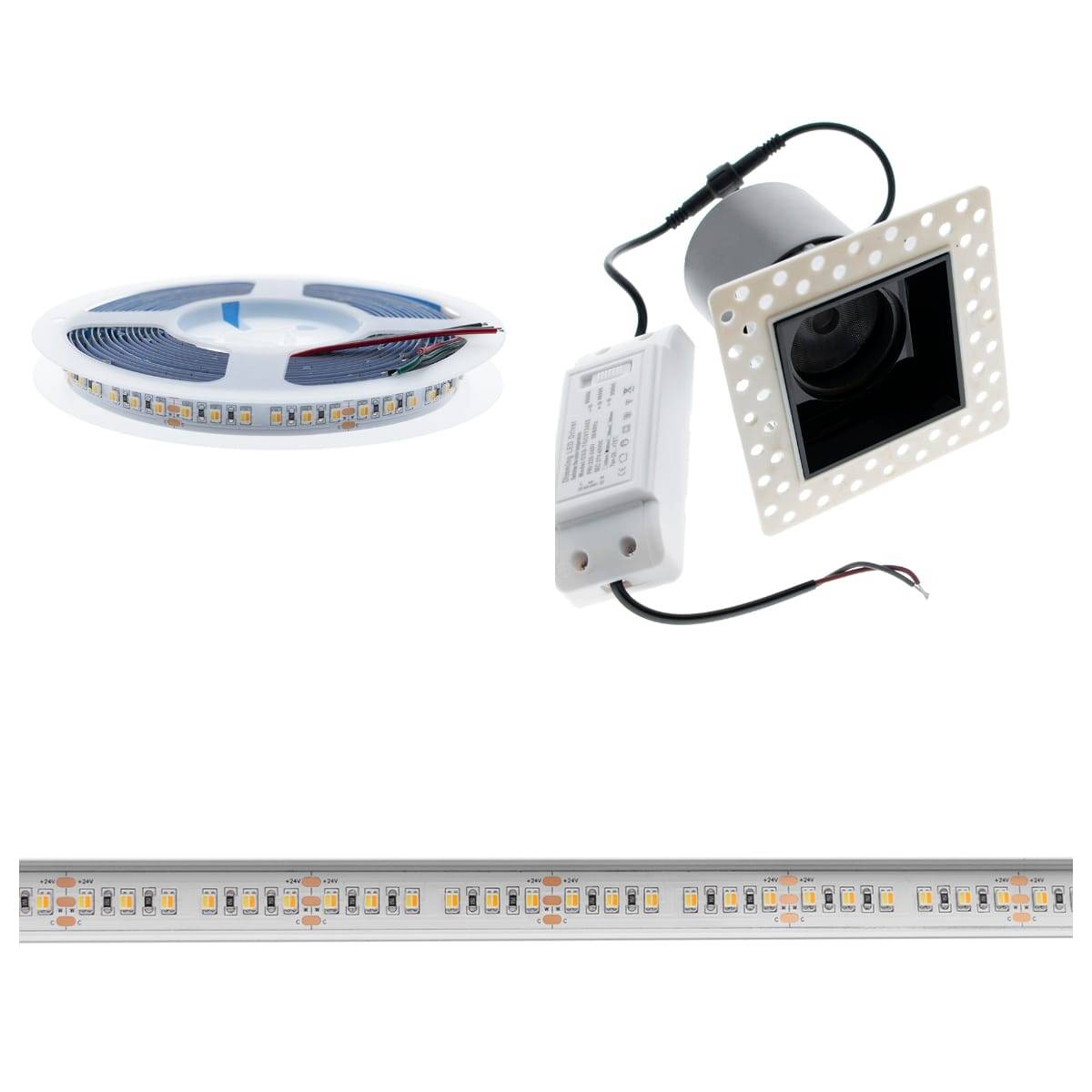

Las luminarias LED se seleccionaron de modo que se eligieron tiras LED de 22 W/m con control de temperatura de color para la iluminación indirecta de la sala y focos LED Piilo de 13 W sin marco ni deslumbramiento para las luces de techo laterales, y se utilizó el control inteligente Zigbee para el control de la iluminación. En la práctica, se utilizó un transformador RF de 200 W para las tiras de LED y un receptor para los focos Piilo, adecuados para el control Zigbee.

La habitación se dejó con un interruptor de encendido/apagado ya instalado, que puede utilizarse para apagar y encender las luces de toda la habitación si se desea. Los receptores de control inalámbricos también pueden utilizarse para controlar las luces de la habitación con un mando inalámbrico. Las luces también están conectadas al sistema de control móvil Philips Hue, que también permite programarlas y temporizarlas.

Luz indirecta en el techo - pasos para un techo abatible

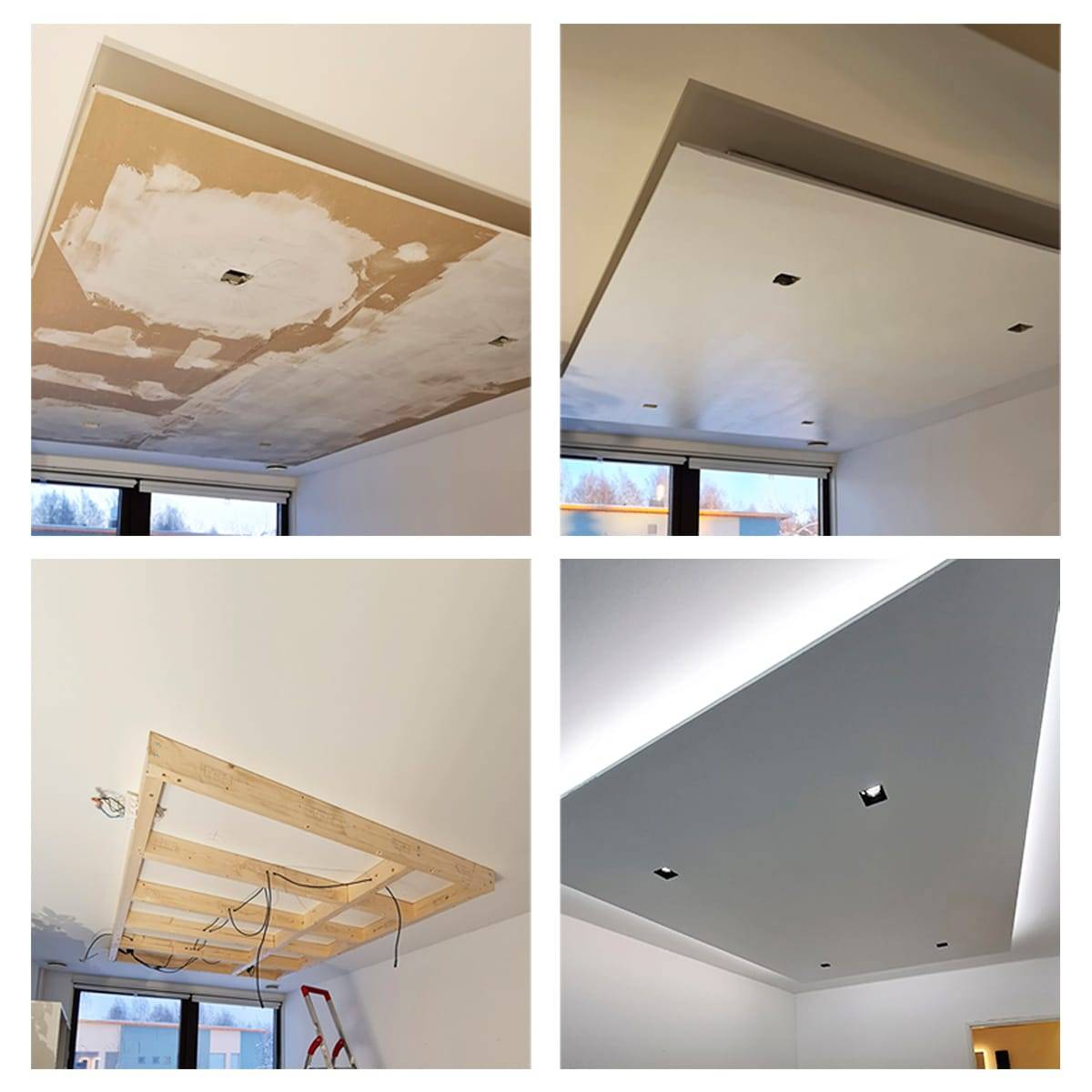

El tamaño de la habitación en la que se realizó el rebaje es de 12 m2. La superficie del rebaje es de 4,5 m2, es decir, un tercio de la superficie del tejado. En resumen, las fases de la renovación fueron las siguientes:

1. El armazón del tablero se monta y se fija al techo.
2. El cableado llega hasta los focos y las tiras de LED.
3. La placa de yeso se fija al marco y los marcos enlucidos de los puntos del silo se fijan a la placa.
4. La superficie se lija y se pinta.
5. Los raíles de leds se fabrican listos para instalar.
6. Se instalan puntos, raíles LED y se conectan a controladores inalámbricos.

Hacer un rellano - fijar el armazón y el cableado

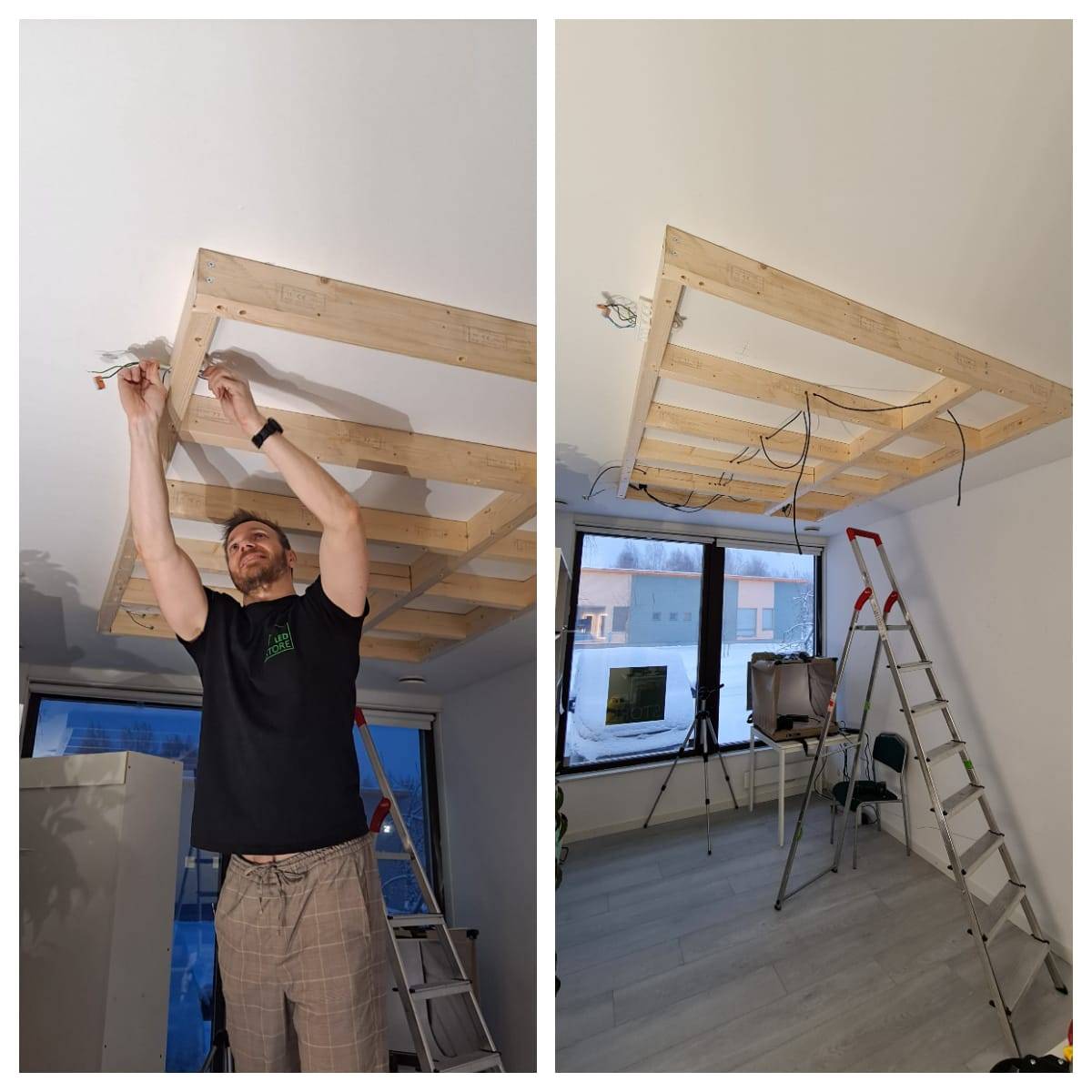

El bastidor de descenso se montó según el plano y se fijó al techo con tornillos de 120 mm. Se pretaladraron agujeros aproximadamente a la mitad de los puntos de fijación. Se precableó el cableado en los puntos donde estaba previsto colocar los focos y los transformadores de tiras LED. El cableado de los focos ocultos se hizo con un mazo de cables diseñado para luminarias de baja corriente controladas por temperatura de color, con conectores rápidos para los focos ya preparados.

Iluminación indirecta del techo - trabajando el techo de escayola listo para la instalación de los focos del Silo

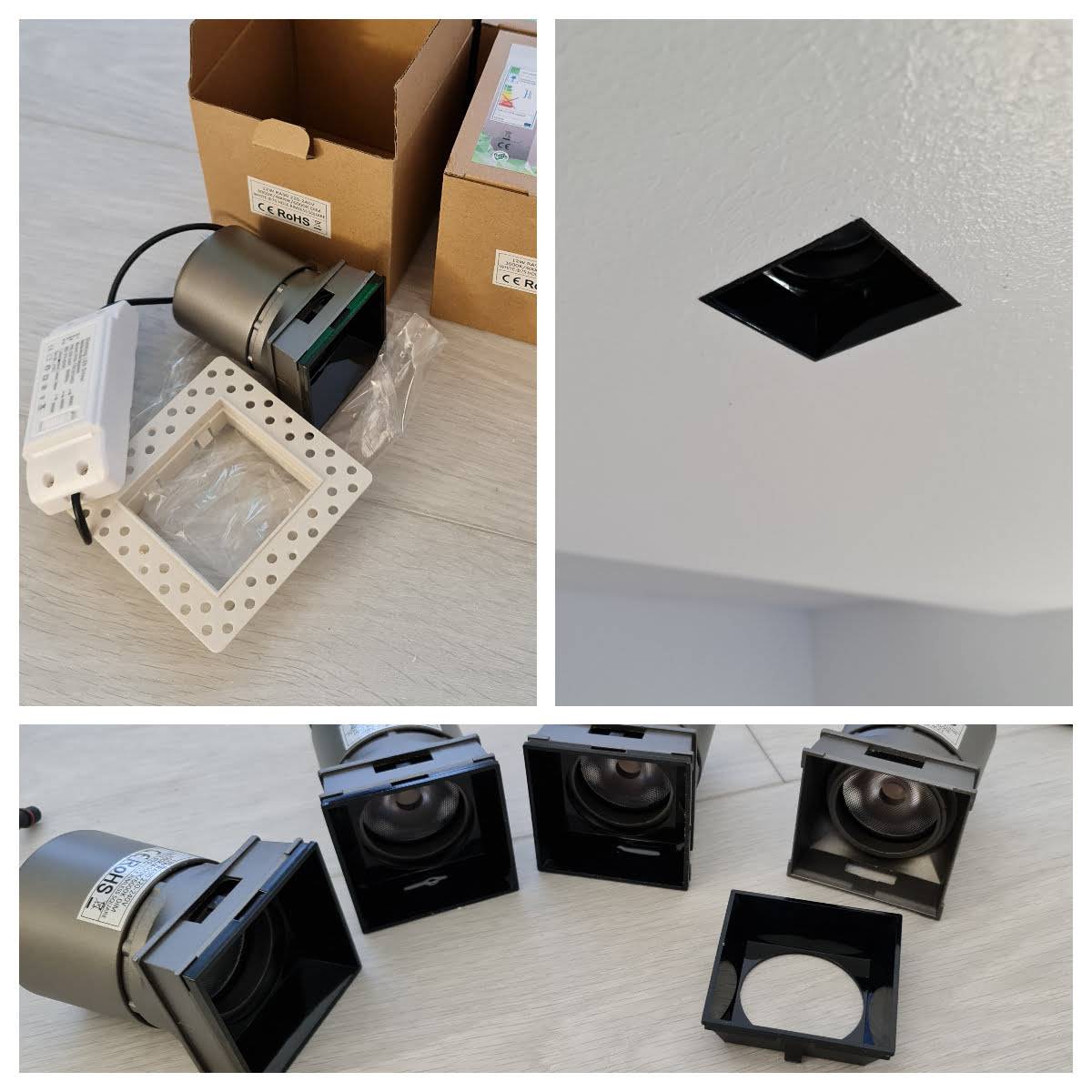

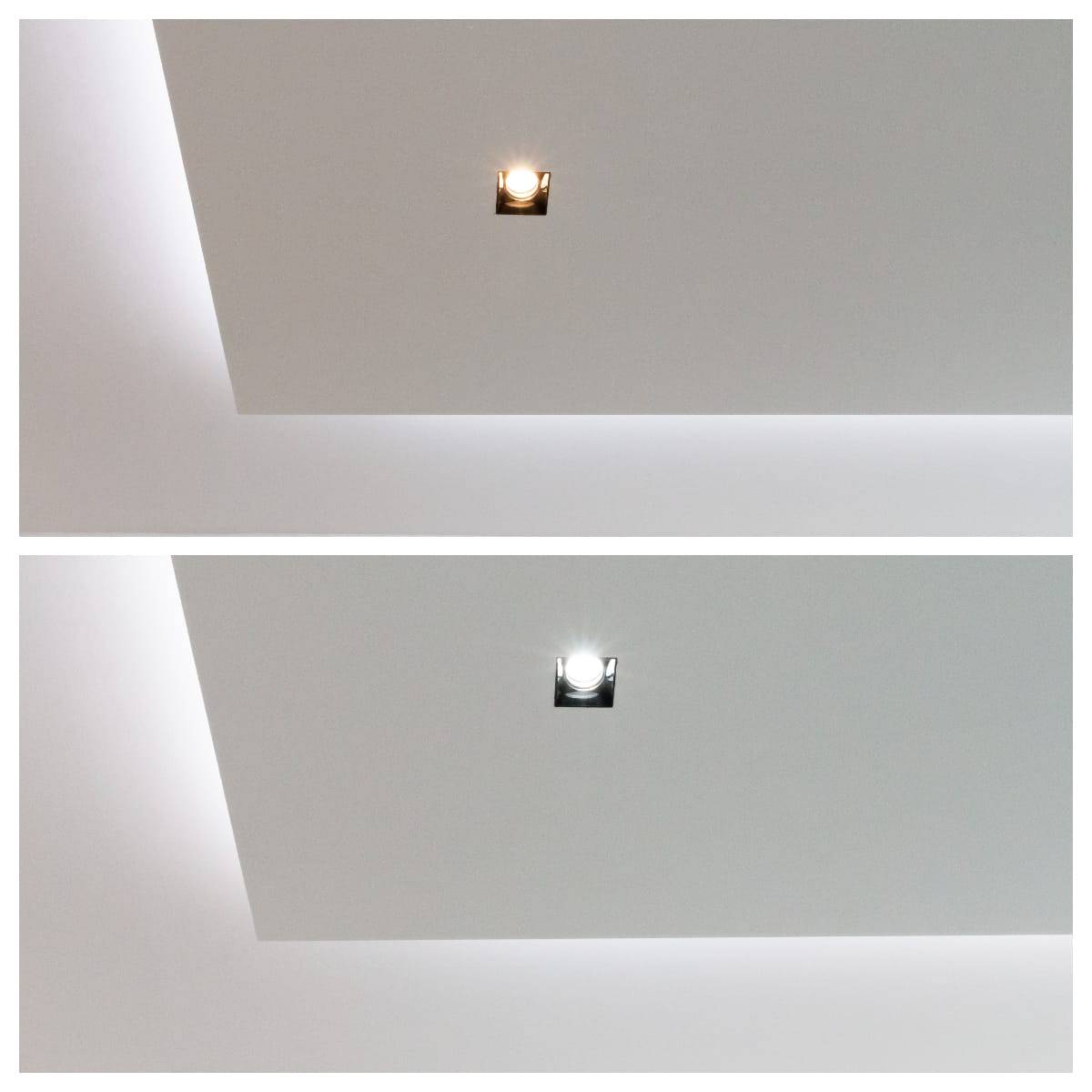

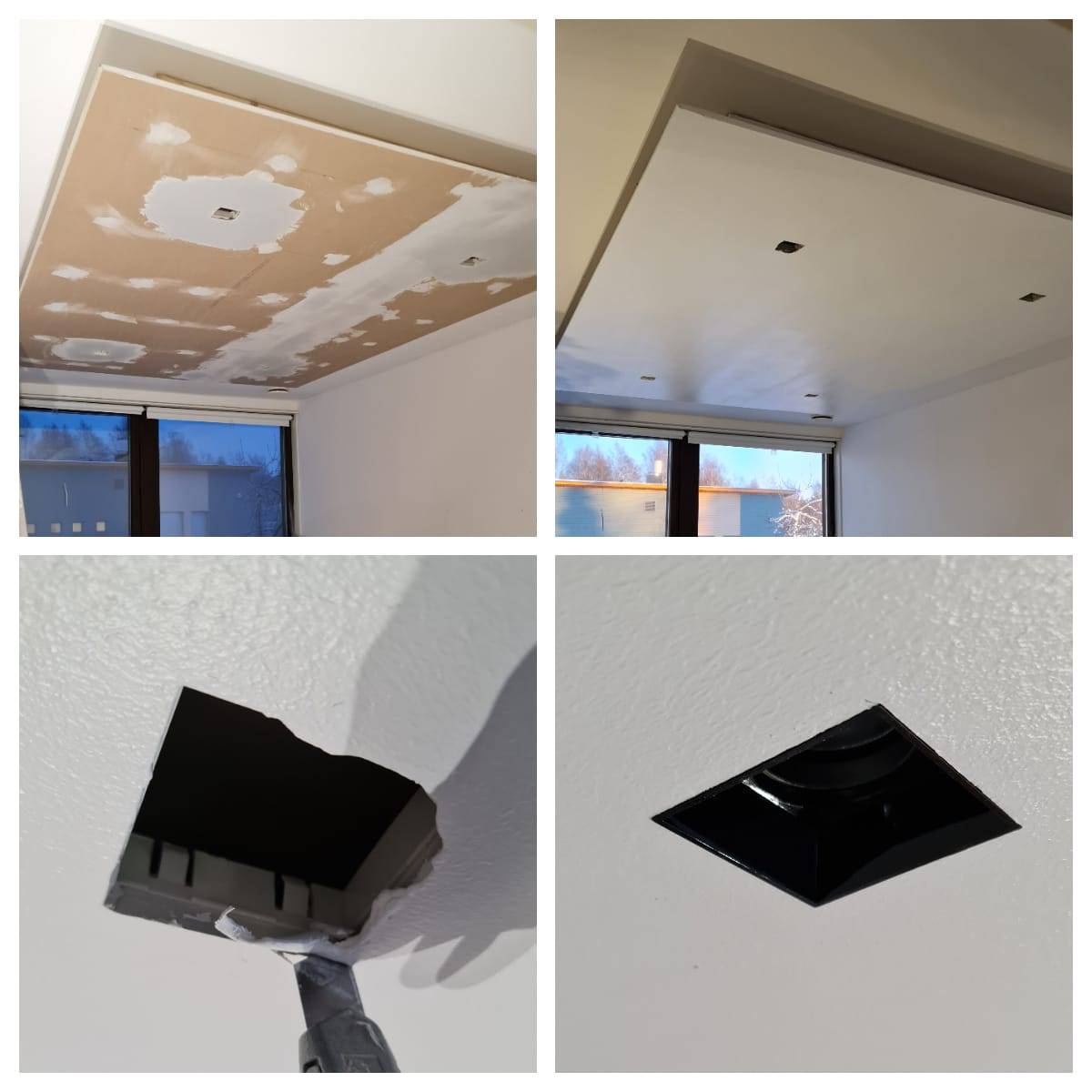

Las placas de yeso se fijaron al techo y se nivelaron, lijaron y pintaron. Los marcos de plástico de los puntos ocultos se fijaron con solado y luego se rellenaron por encima y se lijaron un total de tres veces. El techo se hizo recto aplicando la solera a una distancia de unos 50 cm de las aberturas con una brida larga. Después de pintar, se terminaron los huecos del techo rebajado de escayola y los puntos se encajaron perfectamente en los marcos. El acabado de los techos rebajados requiere precisión, sobre todo si la placa de yeso está en varias secciones cuando sale del edificio.

Fabricación de raíles de tiras Led teniendo en cuenta la estructura del techo

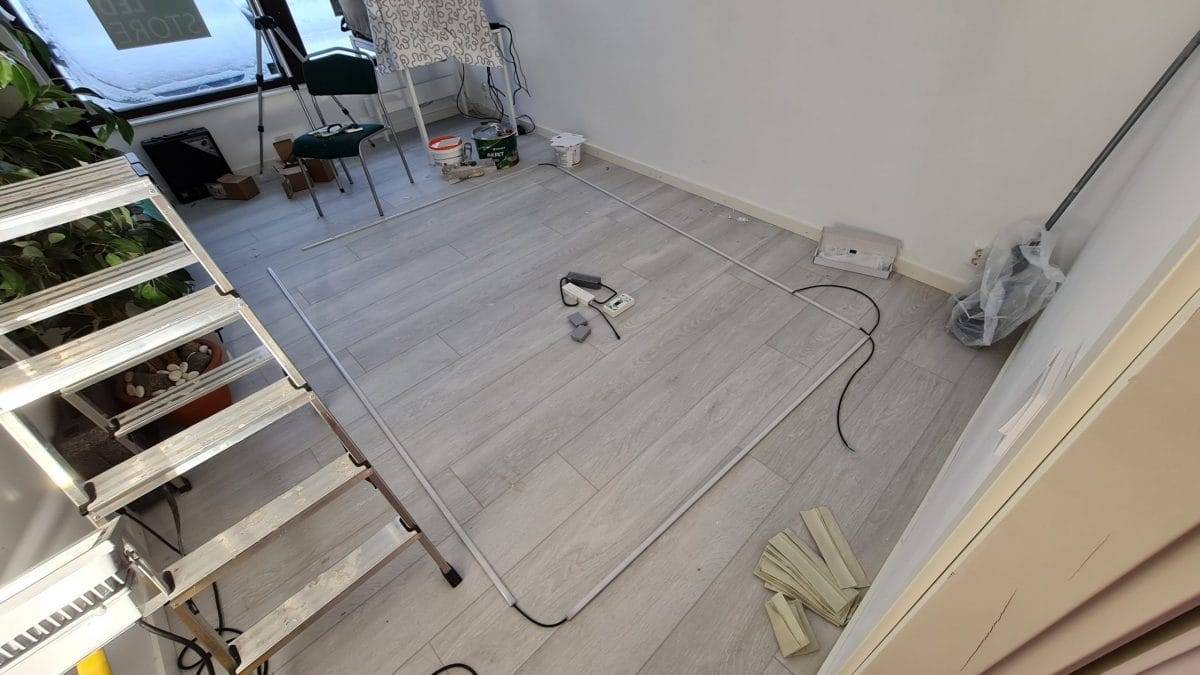

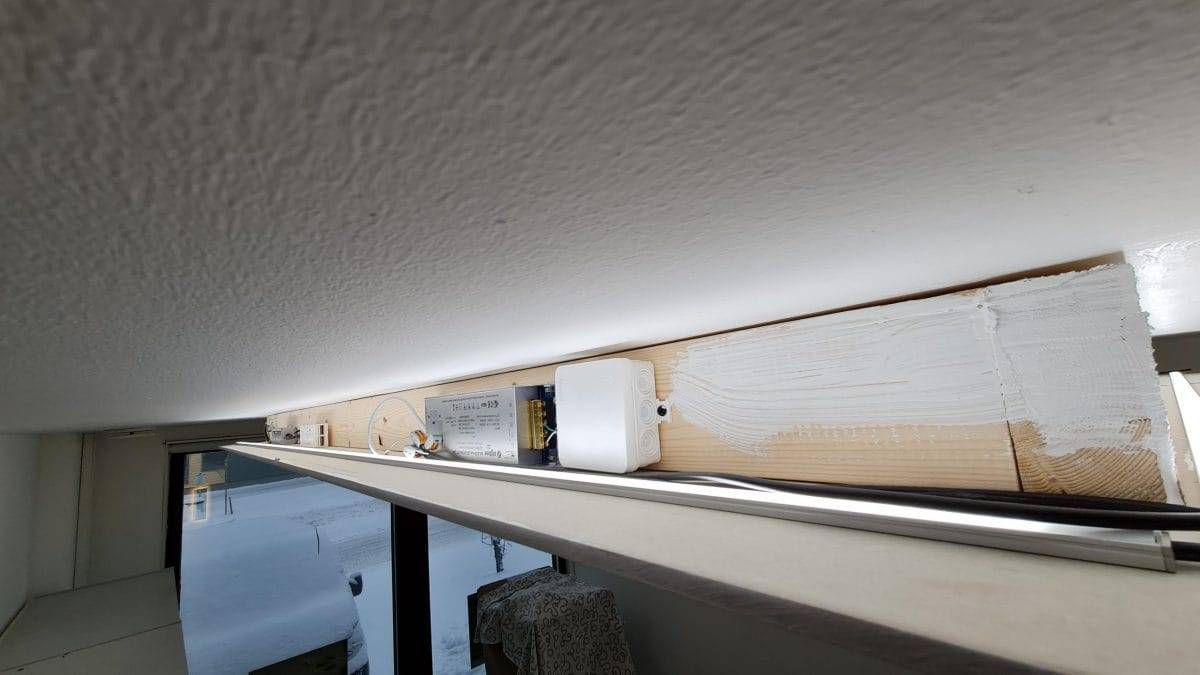

La tira LED Pearl Ambience CCT de 22 W/m con temperatura de color regulable seleccionada se instaló en una superficie de perfil bajo, que se convirtió en dos raíles en forma de L. Se colocaron separadores de unos 10 cm en las esquinas. Por tanto, los raíles se dimensionaron de modo que fueran 5 cm más cortos que el marco en cada extremo. La luz se abre tanto desde el listón que es aconsejable dejar los raíles más cortos que las esquinas de esta forma, para que las luces no se solapen, de modo que las esquinas se iluminen más rápidamente que con los tramos rectos. Levantar dos raíles en forma de L para colocarlos en la repisa de un techo de escayola rebajado es más fácil que cuatro raíles interconectados, y las dos uniones de las tiras pueden seguir haciéndose en el mismo transformador.

Encender las luces conectándolas al mando a distancia y al puente Hue

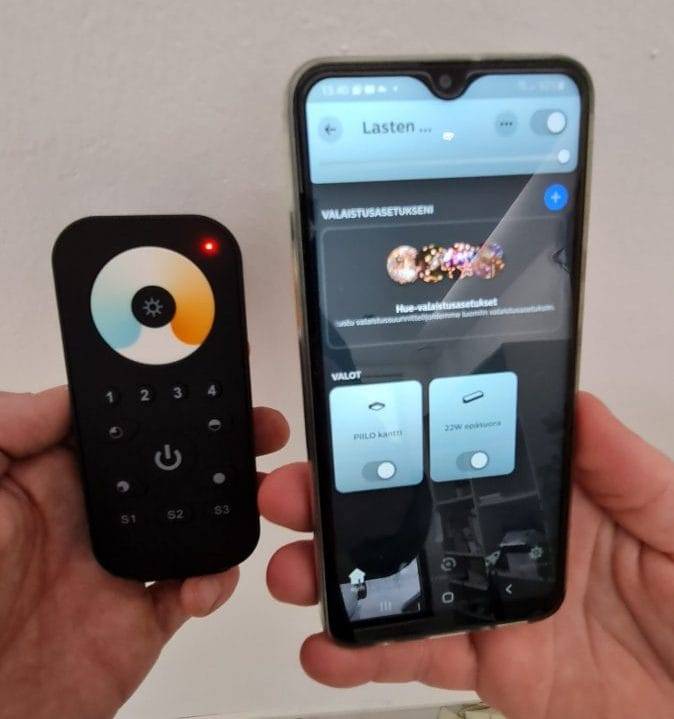

Gran parte de la comodidad de las luces es la facilidad de uso de las funciones deseadas. Por eso se eligió un sencillo mando a distancia Zigbee de temperatura de color para las luces. El mando tiene un soporte de pared al que se fija el mando a distancia con un imán. Las luces también se añadieron a un concentrador Philips Hue (enlace a página externa). Puedes leer más sobre los enlaces Hue en nuestro blog .

Precio del conjunto (en 2022)

Los materiales utilizados para el propio techo suspendido de placas de yeso son muy baratos. Tablero, placa de yeso, solado, pintura y unos cuantos tornillos costaron menos de 100 euros. El coste de las luces fue de 564 euros para los focos, 847 euros para el raíl LED listo para instalar de LedPaja, 79 euros para el mando a distancia, por un total de 1500 euros (IVA incluido) en 2022.

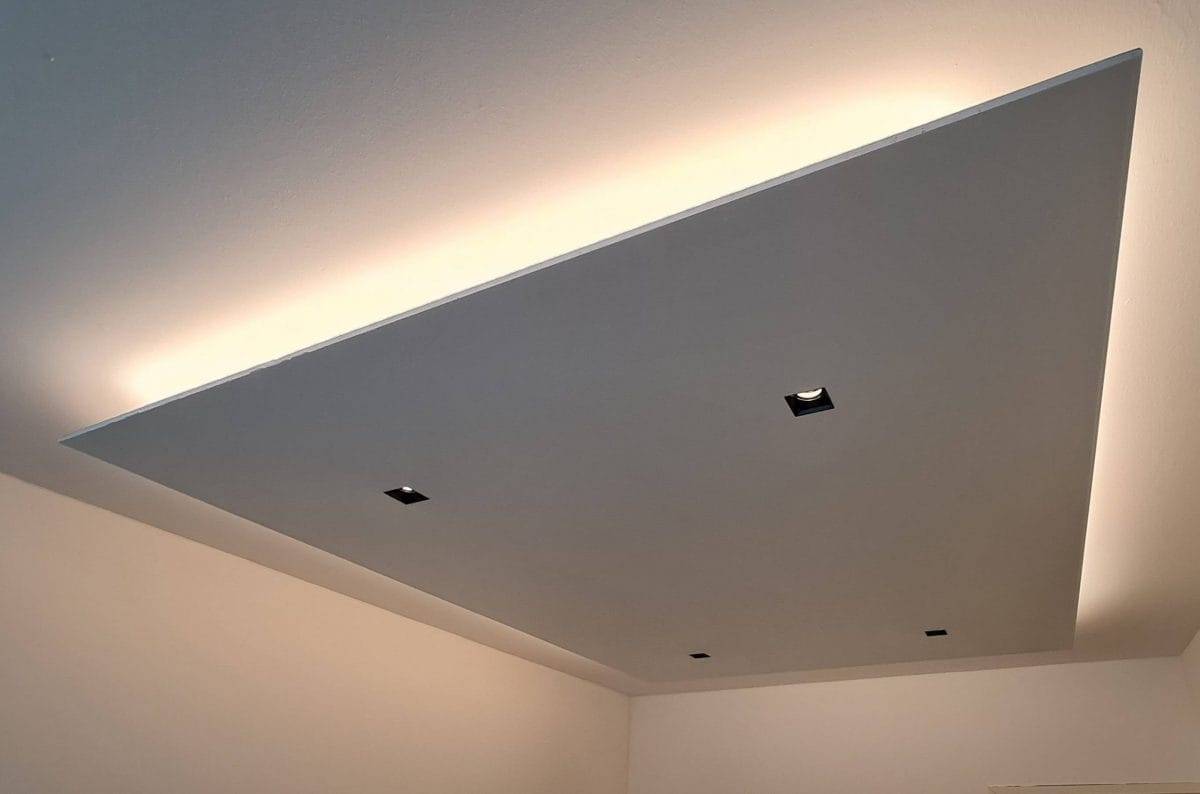

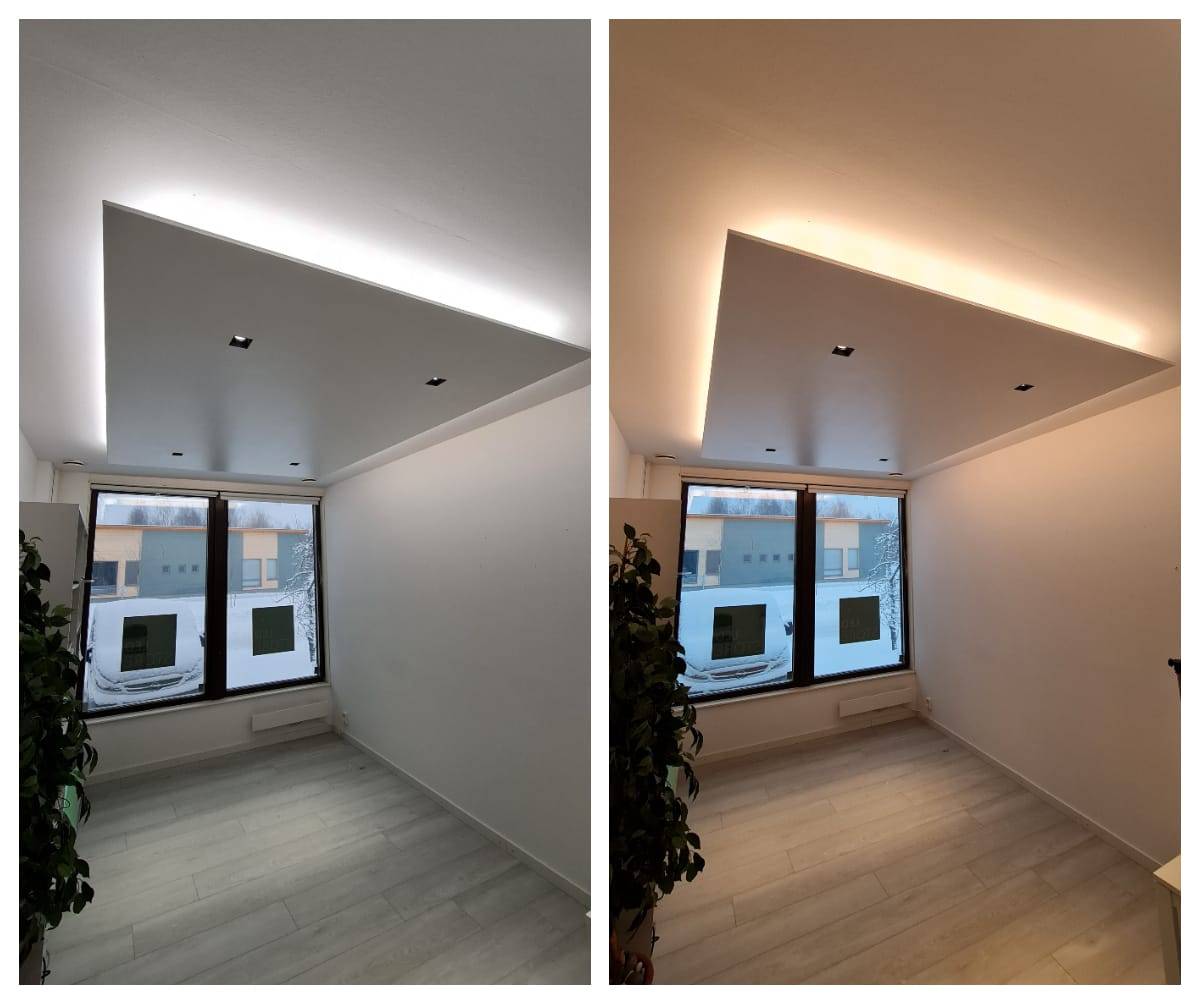

El ambiente de una habitación cambia radicalmente según la temperatura de color o el brillo de las luces. Estamos muy contentos con la renovación, y podemos recomendar el techo abatible central a otras personas.

Ideas de aplicación

Si quieres que tu techo abatible de escayola sea más decorativo, puedes pintarlo de un color que combine con tu interior, o incluso empapelarlo para que quede elegante.

Este método de instalación también puede utilizarse con otras combinaciones de luminarias. Por ejemplo, una opción en la que la tira LED regulable en temperatura de color del techo se sustituya por un Túnel de perlas de 14,4 W/m 1 000 lúmenes por metro de menor potencia, y se añadan otros dos focos Piilo al soporte inferior, tendrá un precio similar. Esto aumentará la cantidad de iluminación directa, dejando la luz indirecta más claramente como iluminación ambiental.

Si eres un usuario de luz que necesita más color, te recomendamos que utilices la tira led SOLO SPEKTRI RGB+CCT. En este caso, el mando a distancia se convierte en un controlador que puede utilizarse para ajustar tanto los focos regulables en temperatura de color como la tira led que cambia realmente de color.

Aquí tienes otro artículo en el que hicimos un tejado de escayola rebajado como un multinivel
