Las escaleras interiores suelen quedar sorprendentemente oscuras, por lo que necesitan luz adicional después. Si no hay puntos de luz en la pared o el techo, una forma eficaz es invertir en iluminación de peldaños. La iluminación de la escalera, realizada por el cliente de LedStore, se completó rápidamente y el cliente quedó muy satisfecho con la iluminación del escalón. Normalmente, no es necesario hacer modificaciones en las escaleras de madera, y la instalación de la tira de luz LED se realiza fácilmente. Para fijar el perfil, basta con atornillar dos tornillos por peldaño, en la parte inferior del escalón. Si tienes un enchufe para el transformador, puedes hacer tú mismo toda la renovación. El coste de los accesorios para esta renovación ascendió a menos de 600 euros. La potencia de los LED para 12 metros es de 86 W, y los lúmenes para la escalera son de unos 4 800.

Componentes y pasos de la iluminación de escaleras

Para la iluminación escalonada, se utilizó una tira LED HELMI de 24 V y 7,2 W/m con 500 lúmenes/m. El color de luz elegido fue el blanco neutro de 4000K y el perfil elegido fue un perfil bajo de aluminio cepillado de 8x17x2500 para montaje en superficie. La fuente de alimentación era un transformador RF de 24 V CC y 100 W para control inalámbrico, y los botones de regulación eran botones de una pieza de la serie VaLO.

Un resumen de los pasos:

  1. Cortar perfiles de aluminio a las dimensiones adecuadas.
  2. Corta tiras de LED para adaptarlas a los perfiles.
  3. Suelda los cables de conexión a las tiras de leds.
  4. Fijación de las tiras de LED a los perfiles.
  5. Pruebas de rendimiento.
  6. Fijación de los raíles LED en su sitio.
  7. Batea la línea del cuerpo hasta el transformador.
  8. Conectar el transformador y emparejar los botones inalámbricos.
  9. Fijar los botones en la posición deseada.
  10. ¡El uso puede comenzar!

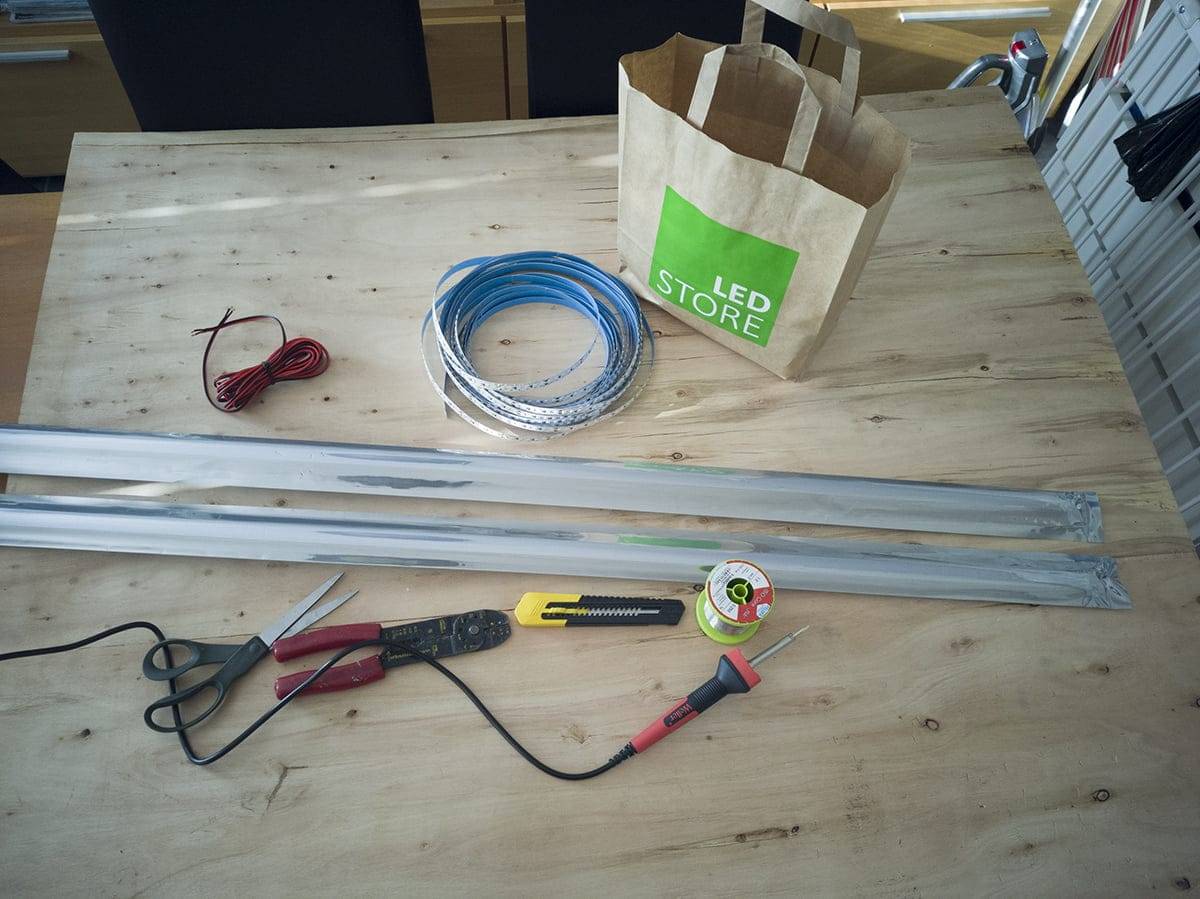

Accesorios para iluminación de peldaños.
Para la iluminación de los escalones necesitamos cinta LED, perfil de aluminio, estaño, hojalata y cable de baja tensión. También se necesitaron tijeras, alicates de pelar y una cuchilla de corte para hacer los empalmes de la cinta y cortarla.

Corte de perfiles de aluminio y punzonado de tiras led

Los perfiles de aluminio se cortaron a la longitud adecuada con una sierra de mesa. A falta de una sierra circular, el aluminio también se corta con una sierra para metales. Los perfiles pueden cortarse con una cubierta de plástico. Después de cortarlos, hay que limpiar los restos de metal del interior del perfil para poder fijar la tira de LED a una superficie metálica limpia. Al trabajar con la tira de LED, hay que tener en cuenta los puntos de corte de la tira de LED, que son de 7,2 W/m en la tira a intervalos de 5 cm. Los puntos de corte se identifican mediante puntos de cobre, que también actúan como puntos de perforación. Las tiras de baja corriente pueden ser soldadas por el usuario, incluso sin cualificación eléctrica. La superficie de la tira LED tiene una superficie de silicona transparente, fina y que no amarillea, por lo que también debe utilizarse un cuchillo afilado para despegar la media de silicona en el punto de punzonado. La silicona no está adherida a la tira, por lo que se desprende fácilmente. La tira de LED y el cable son ligeros, por lo que es buena idea fijar uno u otro en su sitio al perforar. Cuando el otro está pegado al sustrato, la alineación con los puntos de perforación es más fácil.

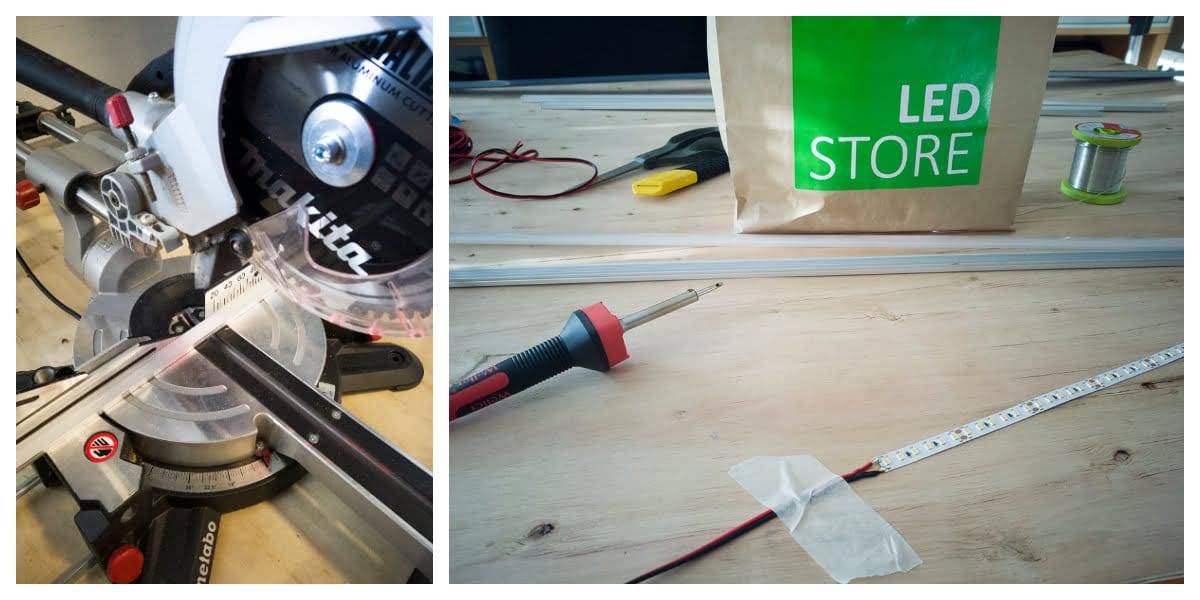

Imágenes paso a paso del corte de perfiles y el troquelado de la tira de LED.
Los perfiles de aluminio se cortan a las dimensiones correctas con una sierra circular. Los cables de conexión se sueldan a la tira led.

Instalación de perfiles LED

Una vez cableadas las tiras de LED, se probaron todas las luces de cada escalón conectándolas al transformador una a una. Las anchuras de las escaleras curvas variaban, por lo que se numeraron las tiras de luz de los peldaños para facilitar su colocación en el orden correcto.

Secuencia del perfil LED

Se comprobó el orden correcto de los raíles durante la fase de fijación. Se utilizaron los clips de plástico suministrados con los perfiles. Los clips se atornillaron a medio metro de distancia, y los perfiles encajaron perfectamente en ellos. Los raíles LED y sus cables son ligeros, por lo que la fijación es muy fuerte, aunque sólo se utilicen dos clips por escalón.

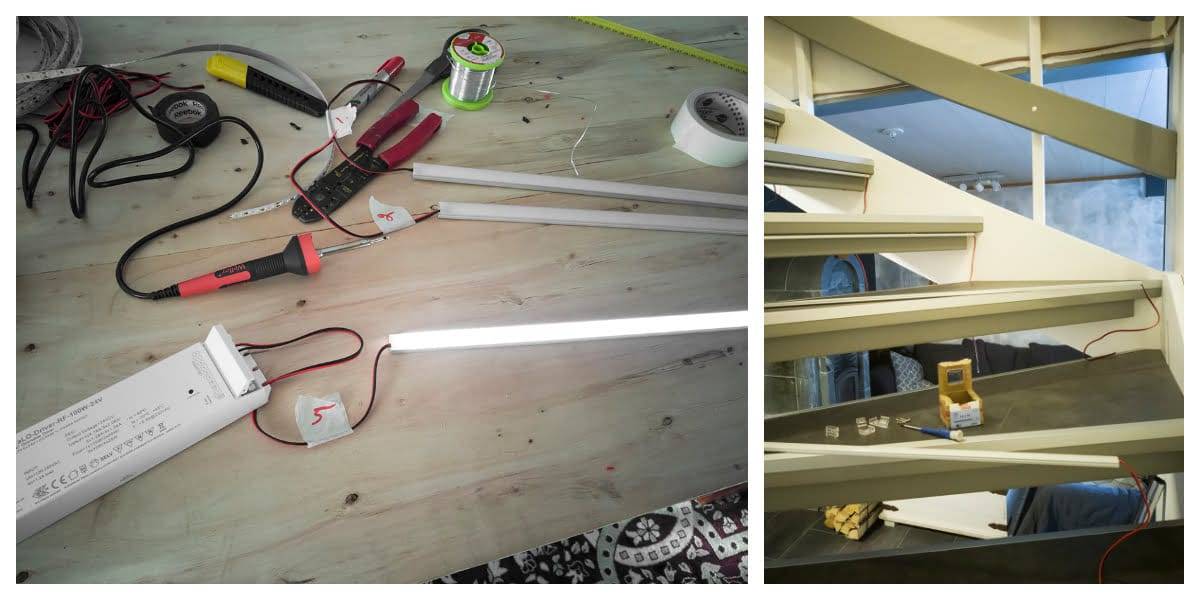

Los raíles LED deben someterse a una prueba de rendimiento antes de instalarlos en la parte inferior de la escalera.
Las tiras de LED se fijan a los perfiles y se prueban antes de la instalación. Los raíles LED numerados se fijan a la parte inferior de la escalera con soportes.

Pistoneo de los cables de conexión

El cable de conexión era un cable bifilar de baja corriente, en el que se trenzaron los hilos de todos los raíles. Esta es la fase del proyecto que requiere más mano de obra, ya que la soldadura tiene que hacerse in situ entre las escaleras o debajo de ellas. Una vez hechas las uniones, se aislaron con cinta aislante y se moldearon con conducto blanco.

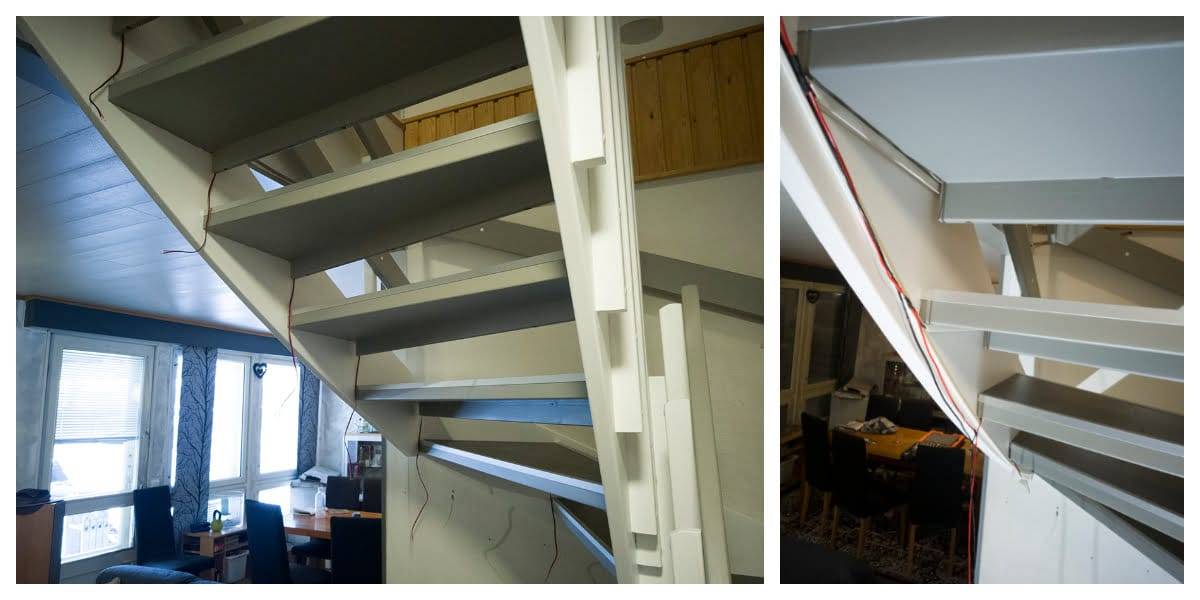

Los cables se conectan bajo la escalera y finalmente se ocultan en una canaleta.
Los cables de conexión se golpearon en los raíles hasta la profundidad de cada perforación, de modo que se solaparan con la línea del bastidor a golpear. Los cables que salen de los raíles se ocultan en el conducto. El conducto troncal conecta los cables a la fuente de alimentación.

Conexión del transformador

El transformador se conectó a la red eléctrica y los interruptores reguladores se emparejaron con el transformador. Los interruptores atenuadores se colocaron al principio y al final de la escalera. De este modo, el funcionamiento y la atenuación funcionan desde ambas direcciones. Los botones se fijaron con la cinta adhesiva para marcos suministrada con el paquete, ya que no se deseaba hacer agujeros para tornillos en la pared. Se pueden emparejar hasta cuatro botones o mandos a distancia inalámbricos a un único transformador de radiofrecuencia.

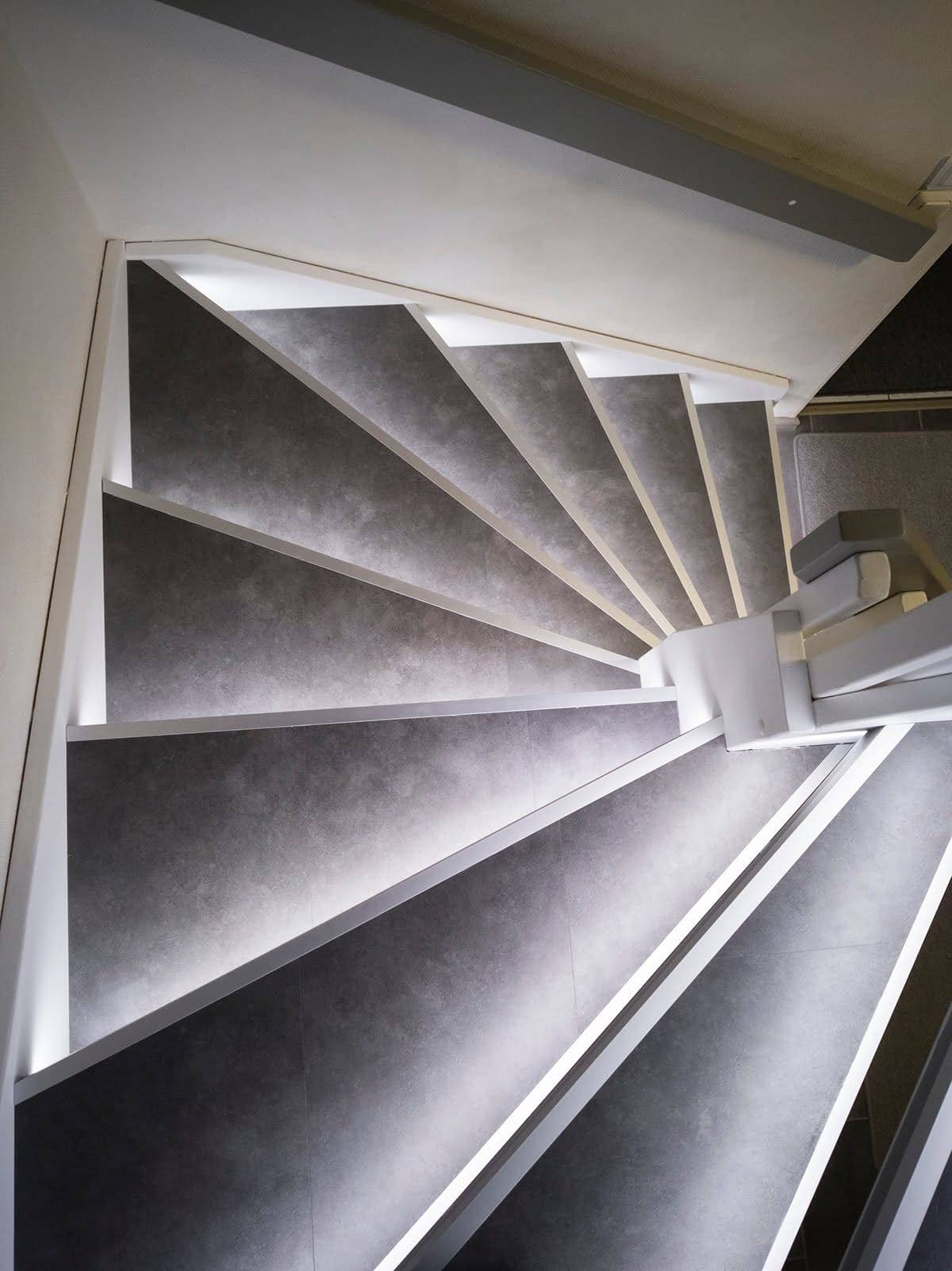

La escalera vista desde arriba, con las luces encendidas.
Cuando las luces están encendidas, toda la escalera se ilumina eficazmente y la iluminación aumenta la visibilidad de los peldaños. Utilizar la escalera resulta más fácil, ya que aumenta el contraste entre los peldaños.

Por qué invertir en iluminación escalonada

Merece la pena invertir en iluminación de peldaños, ya que da un aspecto elegante a la escalera. Además, la iluminación de peldaños aumenta considerablemente el nivel de luz de toda la escalera. La luz se refleja en los peldaños y en la pared lateral. En la imagen, las luces están en su punto más brillante. La iluminación también se puede regular gradualmente con un pulsador, según el estado de ánimo y las necesidades. El regulador tiene una memoria interna, por lo que las luces se encenderán con el nivel de brillo que tenían al apagarlas. El resultado final fue muy acertado y elegante. Las luces no deslumbran ni siquiera cuando se ven desde abajo, ya que los raíles LED permanecen detrás del cruce frontal de los escalones.

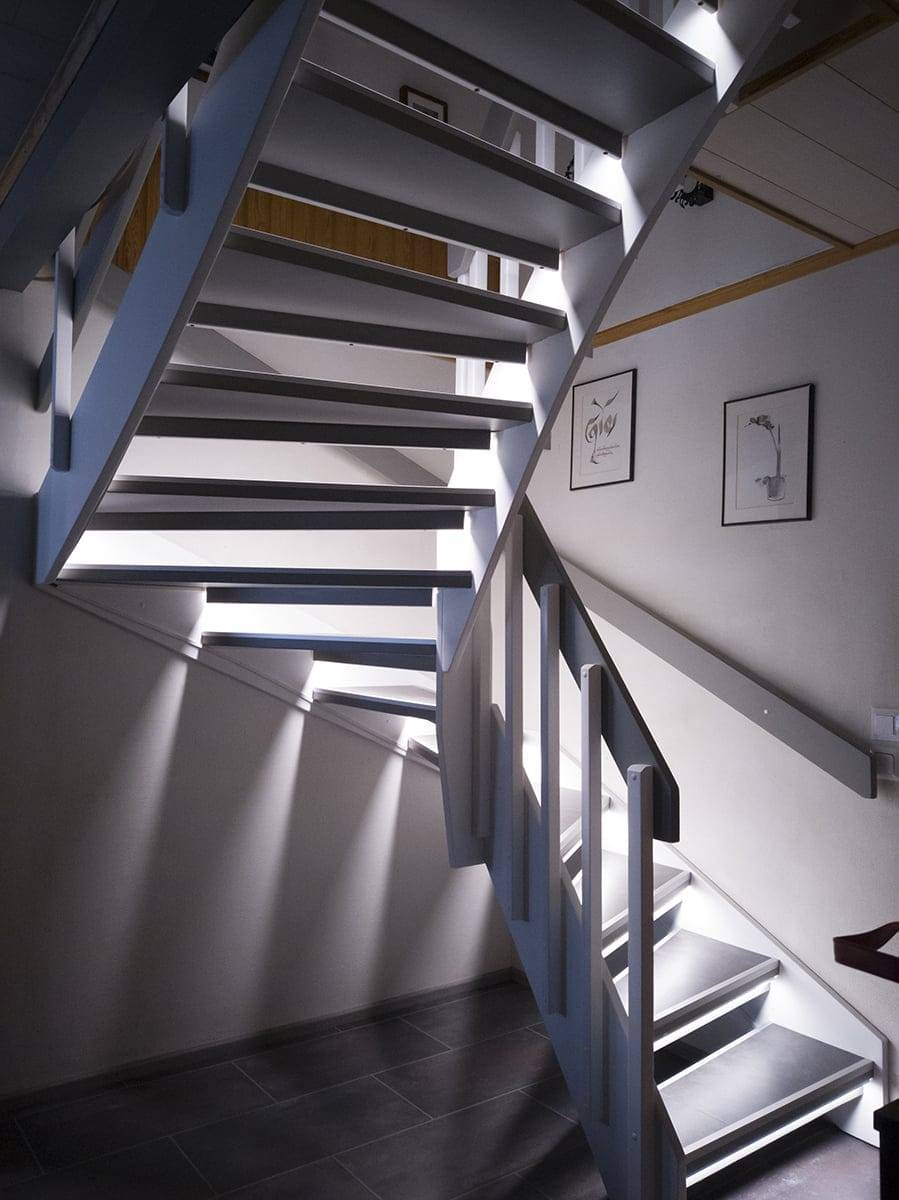

Iluminación escalonada preparada, luces encendidas.
La iluminación de la escalera está lista. En la foto puedes ver que la iluminación no es deslumbrante desde abajo.
Si estás interesado en iluminar tu escalera con un riel LED, puedes ponerte en contacto con nosotros a través de nuestro sitio web, ledstore.fi, o llamando a la tienda al 045 251 4510. La tienda siempre está atendida por profesionales de la iluminación. La tienda, donde también está nuestro almacén, se encuentra en Vantaa Koivuhaas, en Mesikukantie 16, 01300 Vantaa. Fabricamos tiras led listas para instalar en la LedShop de LedStore.
