La luz indirecta que atraviesa la pared es suave y confortable. Si además la luminaria dispone de regulación continua de la temperatura de color de la luz blanca y atenuación, ¡tendrás siempre la garantía de que se adapta a tu interior y a tu estado de ánimo! Hemos realizado dos proyectos diferentes de iluminación interior con apliques redondos LedStore. En este artículo te hablaremos del proyecto y de los costes.

Necesidad de renovación del alumbrado interior y luminaria elegida, Eclipse

La habitación necesitaba un bonito punto focal en la pared totalmente blanca, y tampoco venía mal más iluminación. Otra necesidad era añadir un toque decorativo al puesto de trabajo, ya que no se deseaba modificar la pared. El aplique de pared Led Eclipse está disponible en blanco y negro, con un acabado mate con recubrimiento de polvo, lo que supone una ventaja cuando, por ejemplo, las luminarias se instalan una al lado de la otra. El acabado mate proporciona una menor reflexión, de modo que los patrones de luz siguen siendo regulares en todas las direcciones. Las luminarias se piden individualmente, por lo que el número, el color y el tamaño pueden elegirse exactamente según las necesidades. Hay dos tamaños disponibles, 30 cm y 15 cm. Las Eclipses más grandes están a 50 mm de la pared y las Eclipses más pequeñas están a 37 mm, 13 mm más abajo. Las luminarias pueden instalarse individualmente o en grupos. El Kelvin, o control de la temperatura del color, hace que las luminarias se adapten bien a todos los matices del diseño de interiores, y también tienen un alto índice de reproducción cromática, lo que significa que la luz reproduce todos los colores del entorno exactamente como deben ser. Para el conjunto de pared LedStore, se eligieron dos grandes blancas y tres pequeñas, dos negras y una blanca Eclipse. Para el área de 120cmx70cm, se eligió una forma descendente de izquierda a derecha. La potencia total necesaria para las luminarias desde el transformador y la carga es de 70 W, por lo que se eligió un transformador de control inalámbrico Zigbee de 75 W y un controlador inalámbrico para el control de la temperatura del color y la regulación de la luz de la gama LedStore. Se eligieron dos Eclipses negros, uno grande y otro pequeño, para el conjunto de sobremesa situado detrás del escritorio, que se entrelazan en la esquina superior derecha del Eclipse ligeramente más grande.

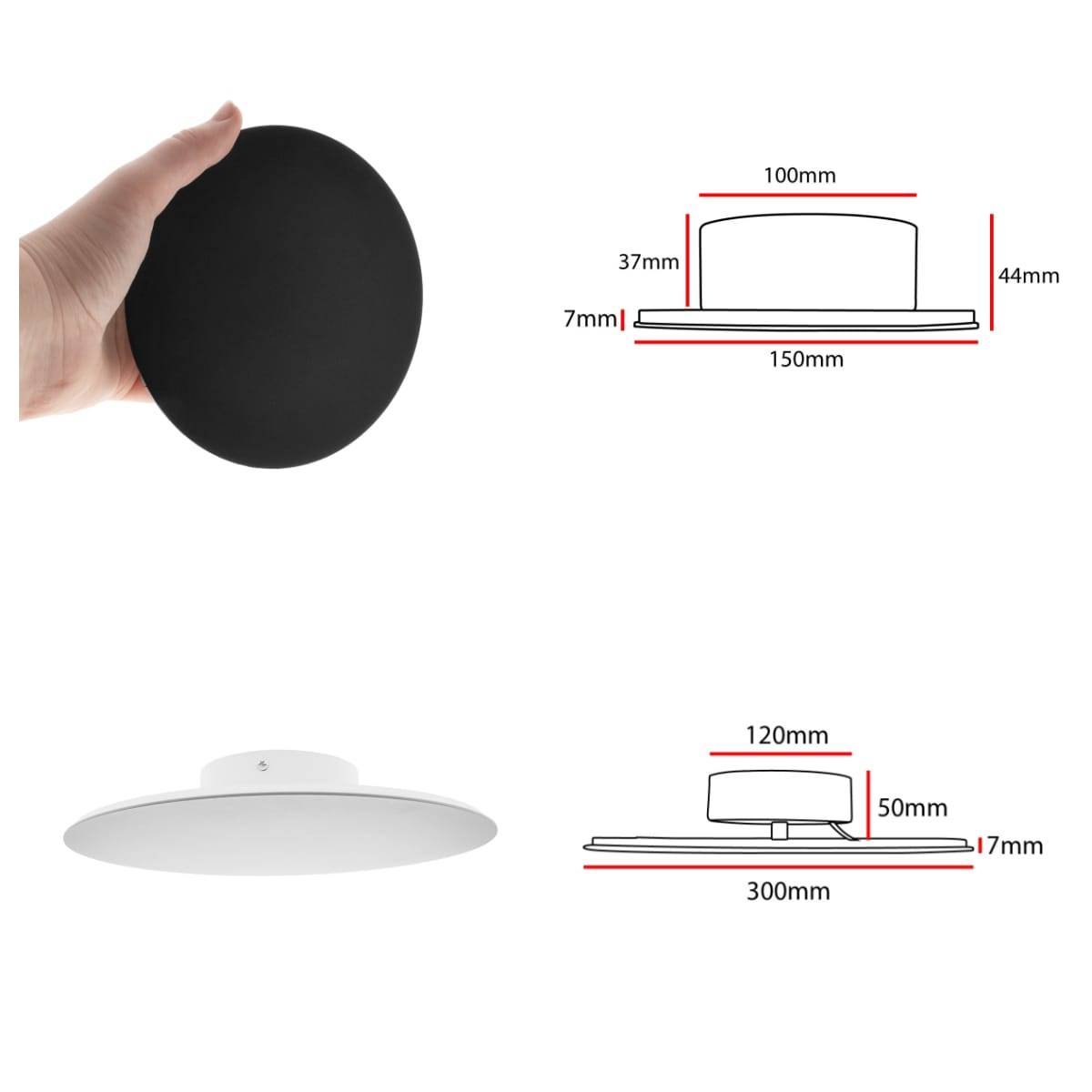

El aplique Eclipse está disponible en dos colores y dos tamaños. El de 15 cm de diámetro exterior tiene una potencia de 10 W y el Eclipse de 30 cm, más grande, tiene una potencia de 15 W. La potencia luminosa es de 800 lúmenes y 1200 lúmenes. Los colores son blanco y negro en ambos tamaños.
La luz brilla uniformemente desde la parte posterior de la luminaria hacia la pared, por lo que no hay deslumbramiento cuando se mira desde el lateral. La figura siguiente ilustra la variación de temperatura de color de la luminaria.

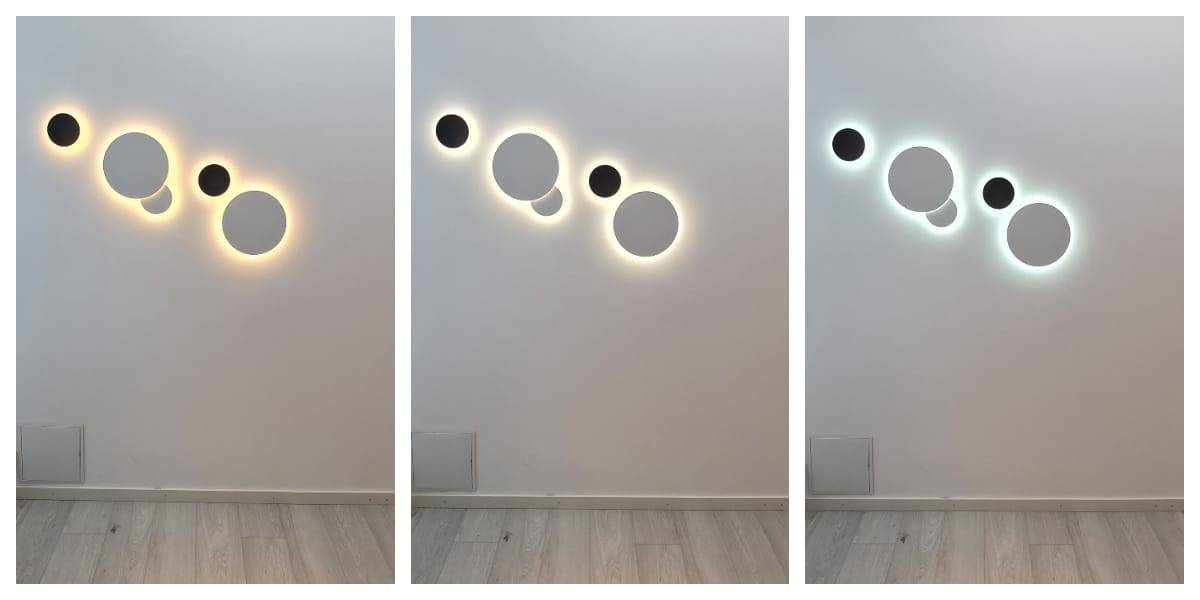

Tonos de luz cálidos, neutros y fríos. El tono se puede ajustar de forma continua entre 2800 K y 6000 K. Además, las luminarias son regulables. La imagen también muestra una trampilla de servicio para acceder al transformador.

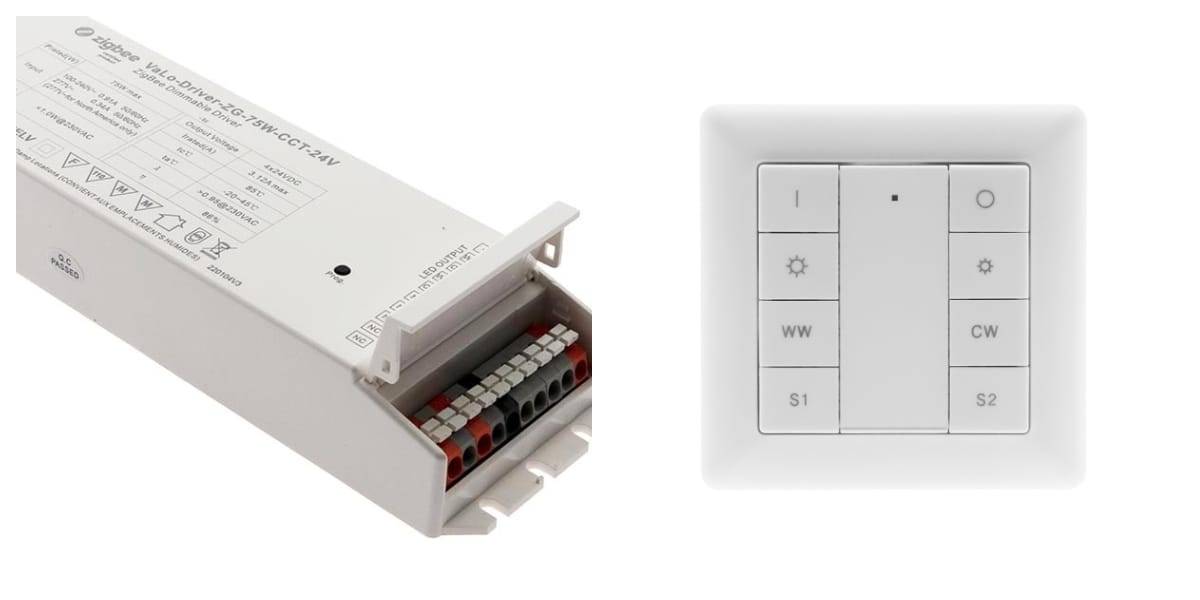

Se establece una conexión inalámbrica entre el transformador y el controlador, y el controlador puede colocarse libremente donde quieras. El transformador Zigbee también tiene la posibilidad de conectarse a un sistema de control doméstico inteligente, por ejemplo Hue , Smart things o Home assistant. Tanto el transformador como el controlador deben ser productos Zigbee. Una alternativa es utilizar dispositivos RF para el control inalámbrico que no tengan una función de hogar inteligente.

Implementar la iluminación mural con Eclipse

Para montar la pared de yeso, fue necesario pasar los cables de iluminación por el interior de la pared hasta el transformador, y se instaló una trampilla de servicio en la pared. Los pasos del trabajo fueron los siguientes
  1. Haz plantillas y utilízalas para delinear las ubicaciones de las lámparas.
  2. Haz aberturas en la pared y, si es necesario, en el arriostramiento para la entrada de cables y la trampilla de servicio.
  3. Prepara el cable de alimentación al transformador en la escotilla de servicio (requiere un profesional), y los cables de baja corriente a las luminarias.
  4. Rellena el hueco en la pared para el cableado, empaqueta, pinta/empapela la pared e instala la trampilla de servicio.
  5. Instala los soportes en la pared en los puntos correctos y conecta los cables instalados a los cables de las luminarias, por ejemplo con conectores para bombillas Wago, y fija las luminarias a los soportes.
  6. Empareja el transformador y el controlador y la iluminación estará lista para usar.

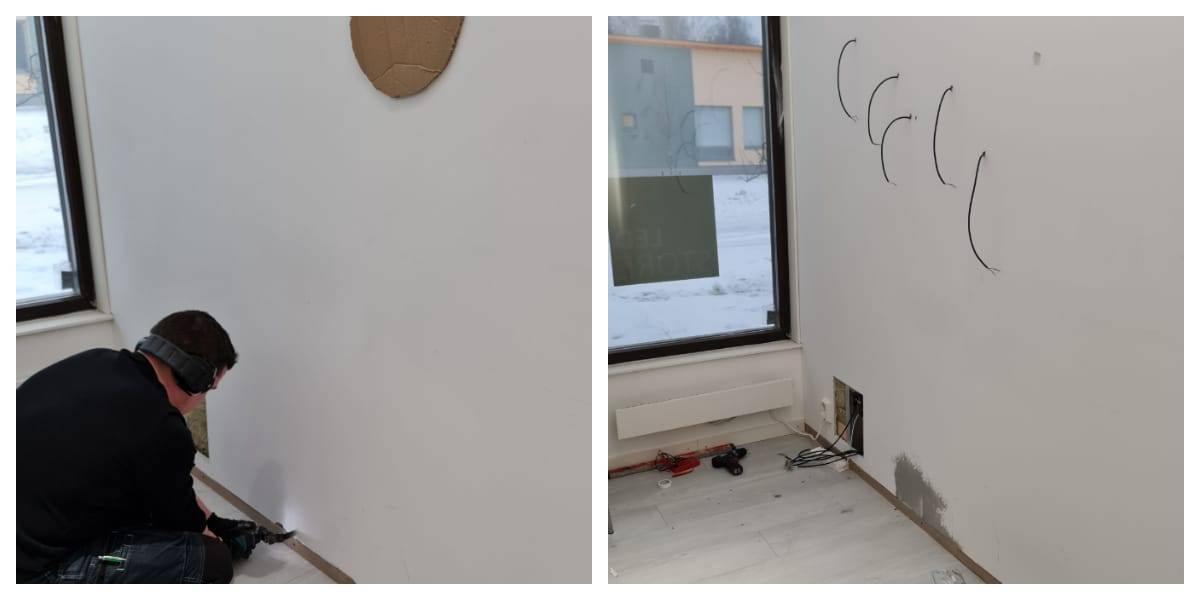

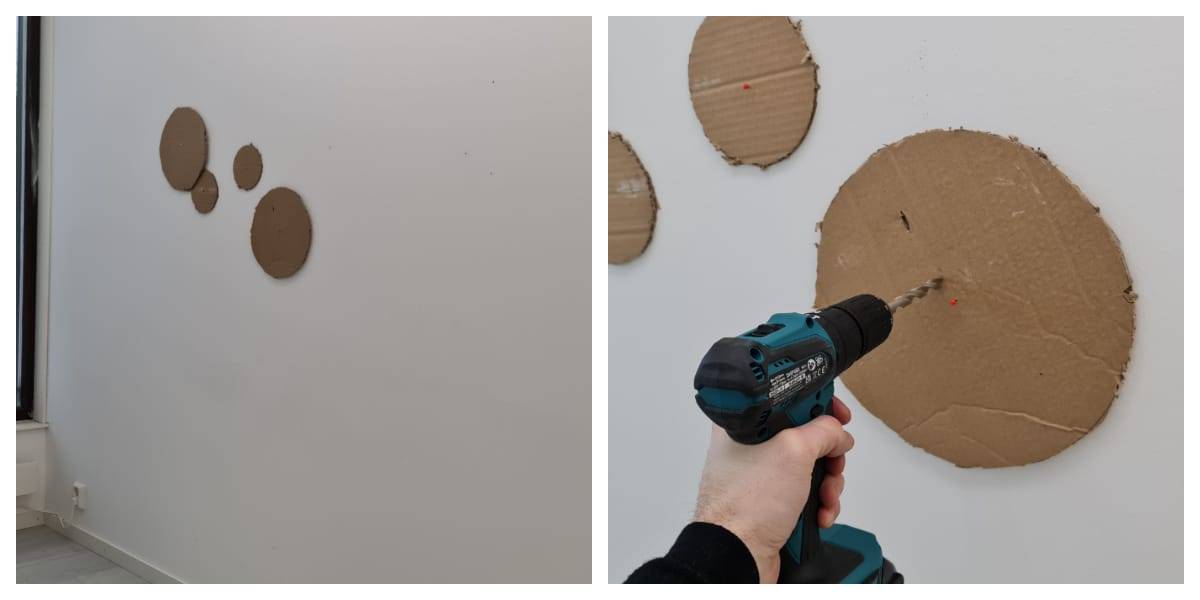

Primero se fijaron las posiciones de las lámparas y se taladraron los agujeros para los cables. Los vasos de montaje tienen un tamaño de 120 mm y 100 mm, por lo que no es necesario que el orificio para los conductores esté en el centro de la luminaria.

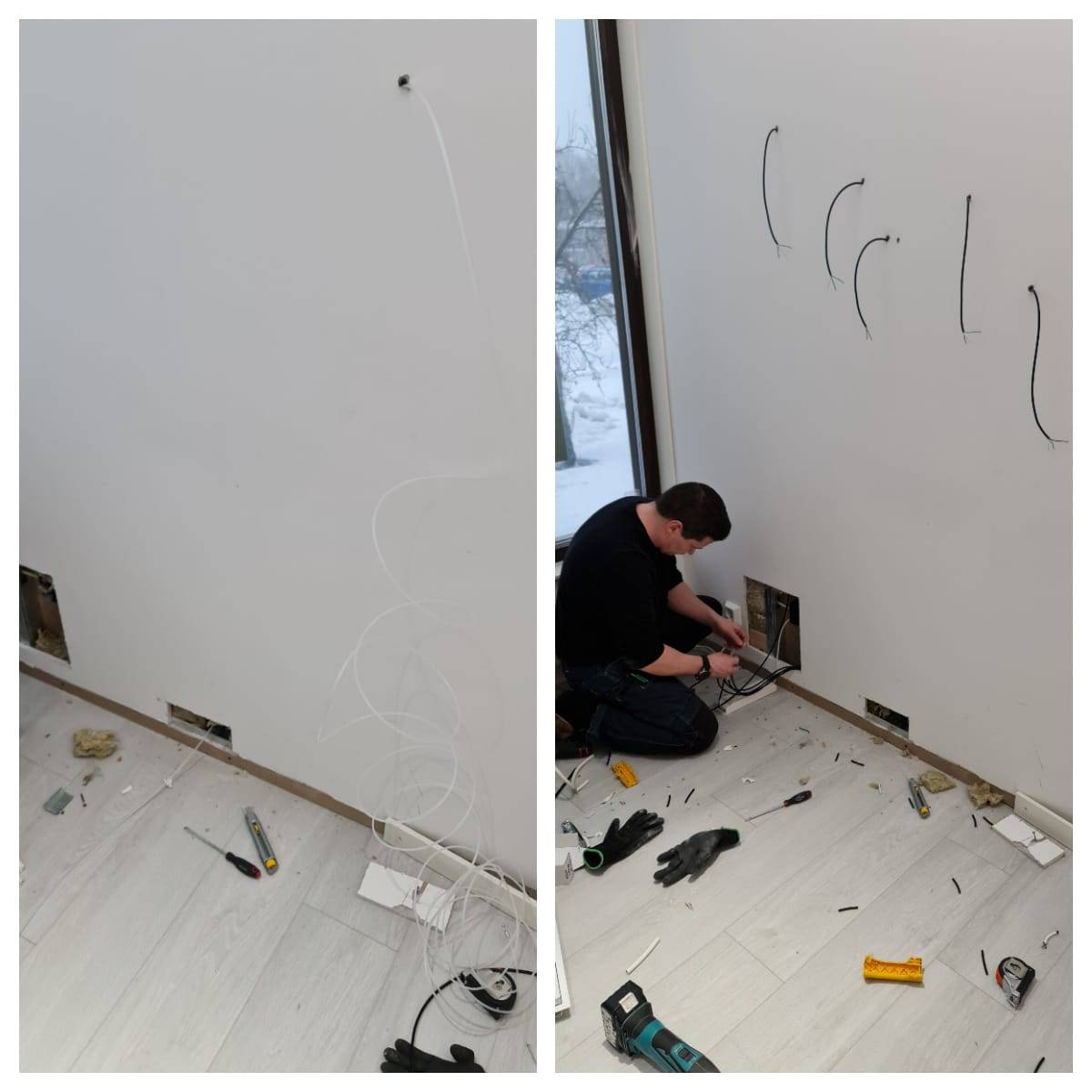

Se utilizó una sierra de calar para hacer agujeros en la pared para pasar los cables a las luminarias. Junto a la abertura de la escotilla de servicio, se hizo un agujero entre las columnas para sacar los cables. Se hicieron agujeros en la carcasa para conducirlos hasta la escotilla de servicio. Se utilizó un cable de baja corriente de 3x0,5mm2 de tres núcleos para garantizar un control correcto de la temperatura de color de las luces.
Además de la trampilla de servicio, se hizo una abertura más pequeña en la pared, y los cables se sacaron con un muelle de tracción. Se taladró un agujero a través de la cavidad para poder llevar los cables hasta el transformador. La electricidad se distribuyó a las nuevas luces desde un enchufe situado junto a la trampilla de servicio. El trabajo de red requirió la visita de un profesional. Los trabajos de baja tensión los puede hacer el propio consumidor, siempre que esté familiarizado con el tema :)

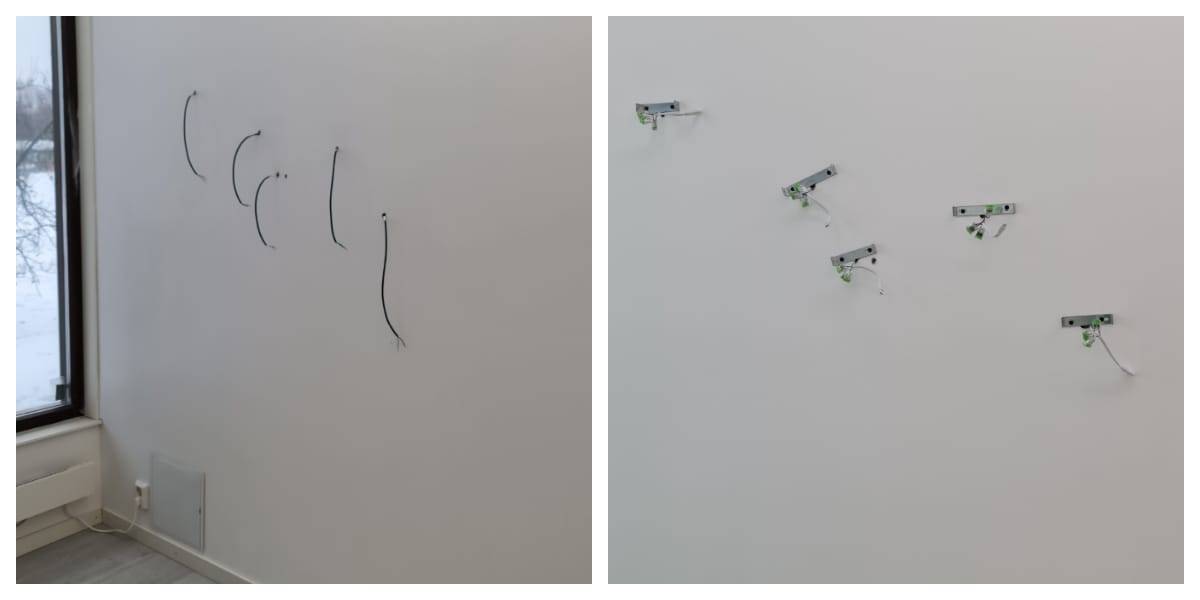

Todo el cableado y el transformador se introdujeron en la pared. Para el montaje, se atornillaron soportes a la pared, y se conectaron los conectores rápidos propios de Eclipse a los cables de montaje de Wagoa.
Aquí la trampilla de servicio mide 33x33 cm. Hay tamaños más pequeños disponibles si es necesario, pero en este espacio la trampilla de servicio permanece detrás de los muebles. Todo el cableado y el transformador podían colocarse dentro de la pared. Se atornillaron soportes a la pared para el montaje. Como las luminarias son redondas, no es necesario que los soportes estén en línea recta. El aparato se fijó a la luminaria con tres conectores de palanca de dos posiciones por luminaria, a los que se conectó el conector rápido propio de Eclipse. El cable rojo se conecta al positivo, el cable negro produce un blanco frío y el cable blanco produce un blanco cálido. Se retiró el interruptor de control de la temperatura de color de la luminaria para proporcionar un control continuo de las luces. Cuando se instala con el interruptor de temperatura de color, la luminaria funcionará a una de las tres temperaturas de color seleccionadas (cálido, neutro, tono frío).

Emparejamiento con controladores inalámbricos Zigbee

Una vez instaladas las luminarias y encendidas, puedes conectarlas a un único controlador, por ejemplo un controlador de pared, o a dos o más controladores mediante un sistema de control inteligente. Recuerda colocar las pilas si tienes un mando a distancia, y retirar la tapa protectora de la parte posterior de la pila si tienes un controlador mural. Si basta con un único controlador, no es necesario emparejar ningún controlador inteligente. El transformador tiene un receptor integrado con el que se empareja el controlador. Hemos escrito sobre el emparejamiento en Control de iluminación Zigbee parte 1. Por ejemplo, el emparejamiento con un controlador inalámbrico de pared se realiza fácilmente pulsando cuatro veces el botón prog del transformador para abrir la conexión de emparejamiento. Acerca el controlador al transformador (a menos de 10 cm de distancia) y pulsa primero el botón de encendido ( I ) para "despertar" el dispositivo y que parpadee la luz indicadora verde. A continuación, pulsa una vez el botón de aumento de brillo (debajo del botón de encendido). Tardará un momento en establecerse la conexión. Cuando se complete, las luces parpadearán dos veces. El método de conexión se denomina emparejamiento TouchLink. La guía de emparejamiento del mando a distancia se encuentra en el enlace del producto en la tienda online en Archivos: https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din Hemos escrito sobre el emparejamiento mediante concentrador/puente en el artículo Control de la iluminación Zigbee, parte 2.

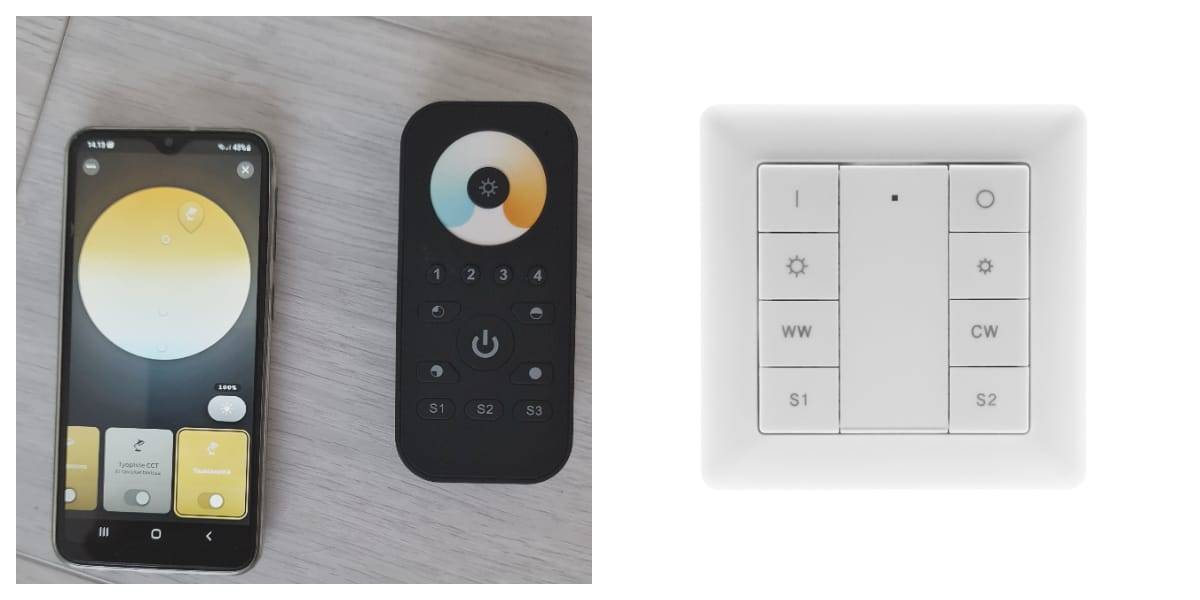

Existen diferentes opciones de control para la iluminación de pared. A la izquierda, un mando a distancia conectado a la app Philips Hue. El mando de pared también puede conectarse al control Hue, permitiendo la programación y temporización. No es necesario activar el control inteligente, ya que el mando inalámbrico se puede emparejar con un transformador sin concentradores ni apps. Los controladores permiten ajustar continuamente el brillo y la temperatura de color de la luz.

Costes y tiempo empleado en la obra de arte colgada en la pared

Cinco Eclipses, un transformador de RF de 75 W, cables de conexión y un mando inalámbrico costaron un total de 593 euros (IVA incluido). Además, se necesitó pintura, solado, conectores y herramientas, así como conocimientos eléctricos profesionales. El dinero proporcionó 60 vatios de potencia de luminaria LED, y una iluminación indirecta de 4800 lúmenes. En total, este proyecto requirió 8 horas de mano de obra efectiva. Para una aplicación más sencilla y rápida, es posible fresar la columna detrás de un rodapié de 7-10 cm de altura, por ejemplo. Además, si el tabique no tiene aislamiento de lana o similar, es más rápido importar los cables, ya que no es necesario tirar de ellos. Los propios apliques de luz requieren agujeros tan pequeños en la pared que, si la superficie de ésta está limpia, no es necesario pintarla en absoluto. En su forma más sencilla, el proyecto puede completarse en unas 3 horas de trabajo.

Iluminación indirecta desde detrás de un panel de pared o mueble

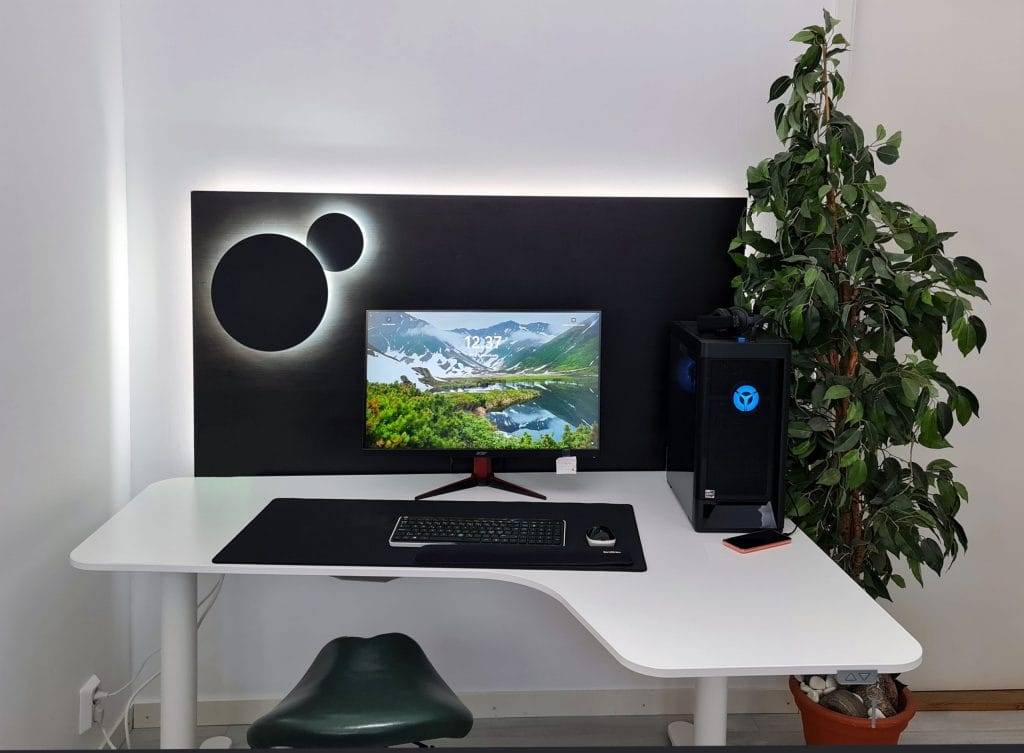

Las luminarias murales Eclipse también son ideales para montarlas, por ejemplo, en paneles de muebles. En la solución que se muestra aquí, un tablero de mesa de nido de abeja se ha transformado en un elemento de iluminación detrás de una estación de trabajo. El transformador de control inalámbrico de 50 W tiene un orificio mecanizado en la parte posterior del panel. El grosor del transformador es de sólo 33 mm, frente a los 35 mm de grosor del panel del mueble. Además, se montó un saliente de 25 mm detrás del panel, al que se fijó un riel de LED para iluminar a lo largo de la pared. El precio de la iluminación y el control de este paquete fue de sólo 466 e (IVA incluido). Lo único que tienes que hacer es elevar la unidad hasta la pared con los tornillos y fijarla a la toma, ya que el enchufe está listo para usar. El aplique se puede controlar fácilmente de forma inalámbrica, con control de la temperatura del color y atenuación. Lee una descripción más detallada del proyecto, que también puedes hacer tú mismo, en el siguiente artículo de nuestro blog. A continuación puedes ver una foto de prueba de este proyecto en su estado final. Si te interesan las lámparas de este artículo, estaremos encantados de darte más información. También te invitamos a visitar nuestra tienda en Koivuhaas, Mesikukantie 16, 01300 Vantaa, Vantaa. Nuestras salas de exposición Todo en Uno disponen de todos los productos presentados en este artículo. Atendemos a todos los grupos de clientes, desde consumidores a contratistas, bajo un mismo techo. Echa un vistazo a la tienda.
