La EN 12464-1 es la norma europea clave para la iluminación de lugares de trabajo en interiores. En esta guía combinada repasamos los principios de cantidad deluz (lux y lumen), UGR, reproducción cromática e iluminación centrada en el ser humano. También encontrarás recomendaciones específicas para espacios domésticos y de trabajo, directrices para seleccionar tipos de luminarias (ángulos de apertura, paneles, luz indirecta) y consejos prácticos para medir y dimensionar.
¿Qué significa "cantidad de luz"? (Lúmenes y lux, resumen rápido)
- Lumen (lm) = luz total producida por una fuente luminosa.
- Lux (lx) = luz incidente sobre una superficie; 1 lx = 1 lm/m².
| Plazo | Definición | Utiliza |
|---|---|---|
| Lumen | Intensidad luminosa total de la luminaria | Comparación de lámparas/luminarias |
| Lux | Iluminación que llega a la superficie | Nivel objetivo de espacio/espacio de trabajo |
EN 12464-1 - ¿Qué prescribe la norma?
- Ámbito: lugares de trabajo interiores y tareas visuales (oficinas, instituciones educativas, industria, sanidad, comercios).
- Grupos de requisitos: intensidad luminosa (lux), uniformidad, deslumbramiento (UGR), reproducción cromática (CRI/Ra), además de los mínimos para la iluminación de paredes, techos y cilindros.
- Límites UGR: oficinas ≤ 19, manualidades precisas/CAD ≤ 16. En casa, apunta a ≤ 16-19 en los rangos de lectura y trabajo.
- Pensamiento centrado en el ser humano: según el espíritu de la norma, se favorece la captación de luz natural y la iluminación regulable (atenuación, CCT).
Iluminación centrada en el ser humano de cerca

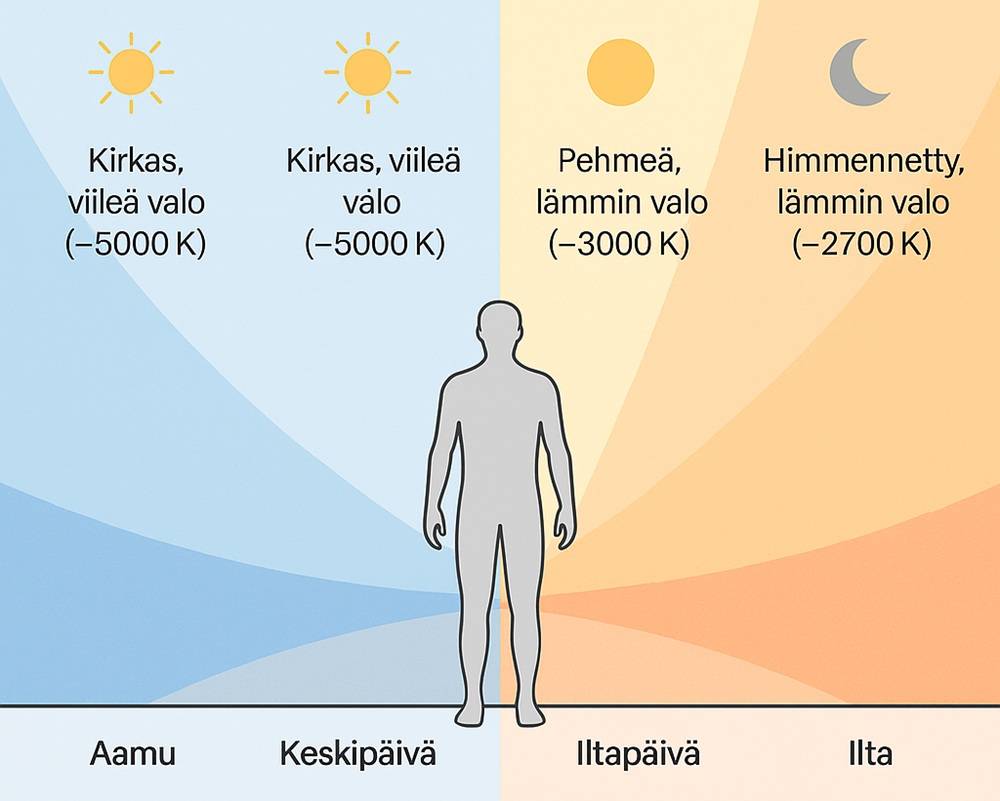

La iluminación dinámica favorece el ritmo circadiano: más brillante y fría por la mañana, más tenue y cálida por la noche. La ajustabilidad (atenuación, CCT 2700-5000 K) + el control de la luz natural mejoran el bienestar y el rendimiento laboral.
Efectos biológicos y psicológicos de la luz
La luz no sólo afecta a nuestra visión, sino que también tiene un profundo efecto sobre nuestros ritmos biológicos y nuestro bienestar psicológico. La norma EN 12464-1 subraya que la iluminación no sólo debe favorecer el confort visual y la seguridad del usuario, sino también su bienestar y productividad. La intensidad, el espectro y la distribución de la luz pueden afectar, entre otras cosas, al estado de alerta, la concentración y el estado de ánimo.
Una luz brillante y azulada por la mañana puede ayudar a aumentar el estado de alerta y favorecer los ritmos circadianos, mientras que una luz cálida y tenue por la noche prepara el cuerpo para el descanso. Los estudios demuestran que una iluminación inadecuada puede provocar fatiga visual, dolores de cabeza e incluso trastornos del sueño. El diseño normalizado tiene en cuenta estos efectos y garantiza que la iluminación favorezca tanto la visión como el bienestar general.
El papel de la luz diurna y la iluminación regulable
La norma EN 12464-1 recomienda utilizar la luz diurna como fuente de luz principal siempre que sea posible. La luz diurna proporciona un amplio espectro, una alta reproducción cromática y una intensidad variable que favorece los ritmos circadianos naturales y el estado de ánimo. Las grandes superficies acristaladas, las paredes de cristal y las superficies que reflejan la luz ayudan a maximizar el uso de la luz natural en interiores.
Cuando la luz diurna es insuficiente, la iluminación artificial regulable es clave. Las luminarias regulables y con CCT (Temperatura de Color Correlacionada) te permiten adaptar la iluminación a la hora del día y a la actividad. Por ejemplo, las oficinas pueden beneficiarse de una luz más brillante y fría por la mañana y más cálida y suave por la tarde y la noche. Esta iluminación dinámica favorece el rendimiento laboral, el bienestar y el confort, de acuerdo con los objetivos de la norma.
¿Qué es el UGR? - El deslumbramiento y su importancia en la iluminación
La UGR ( Calificación Unificada de Deslumbramiento) es una norma internacional que mide el deslumbramiento causado por la luz artificial en interiores. Proporciona una medida numérica de cómo se percibe la iluminación molesta desde un punto de vista determinado. Cuanto menor sea el UGR, menor será el deslumbramiento y mayor el confort lumínico.
¿Por qué es importante la UGR?
Un UGR demasiado alto puede provocar fatiga visual, problemas de concentración e incluso aumentar el riesgo de accidentes. Un buen diseño de la iluminación pretende minimizar el deslumbramiento, haciendo que trabajar y permanecer sea cómodo y seguro.
¿Cómo se calcula la UGR?
La UGR es una medida objetiva basada en una fórmula compleja.
UGR = 8 × log₁₀ ( Σ ( L² × ω / p² ) / 0,25 )
donde:
L = luminancia de la luminaria (cd/m²)
ω = ángulo fijo de la luminaria desde el punto de vista (en estereorradianes)
p = parámetro de posición de Guth (mirando hacia la luminaria)
Σ = suma de todas las luminarias visibles
Nota: La fórmula se basa en la definición de la CIE (Commission Internationale de l'Éclairage) y puede utilizarse en el diseño de la iluminación para calcular el UGR.
La fórmula UGR tiene en cuenta
- Luminancia (brillo) de la luminaria en la dirección de visión
- Nivel de iluminación de fondo
- Tamaño de la luminaria en relación con el punto de visión
- Ángulo de visión y distancia
Es importante comprender que el UGR no es sólo una característica de una luminaria. Una misma luminaria puede tener un UGR diferente en función de la sala, la altura de montaje y la iluminación general.
Valor UGR declarado de la luminaria
Sin embargo, la industria de la iluminación ha normalizado los valores y cuando se indica un valor UGR en el embalaje de venta de una luminaria, no es "universal" en todas las situaciones, sino que suele calcularse o medirse en condiciones normalizadas para permitir la comparación entre distintos productos.
El modo estándar utilizado se basa en las recomendaciones de la CIE (Commission Internationale de l'Éclairage) y se describe en normas como la EN 12464-1 y la CIE 117-1995. Los supuestos típicos son:
- Tamaño de la habitación 10,8 m x 21,6 m x 2,7 m
- Altura de la superficie de trabajo 0,85 m
- Dirección de visión: 1,5 m, 15 grados hacia abajo
- Colocación de las luminarias: según la norma, espaciadas uniformemente
- Iluminación de fondo tenida en cuenta en el cálculo
- Coeficientes de reflectancia de los materiales:
- Techo 70%
- Paredes 50%
- Suelos 20%
UGR en la práctica
En la UGR influyen los siguientes factores:
- Óptica de la luminaria (difusor, lente, panal)
- Altura de instalación y dirección de visión
- Color y reflectividad de las superficies de la sala
- Iluminación total (otra retroiluminación)
Todos ellos son individuales y, por tanto, la iluminación debe diseñarse siempre en función del espacio y la finalidad, no sólo de las especificaciones de una única luminaria.

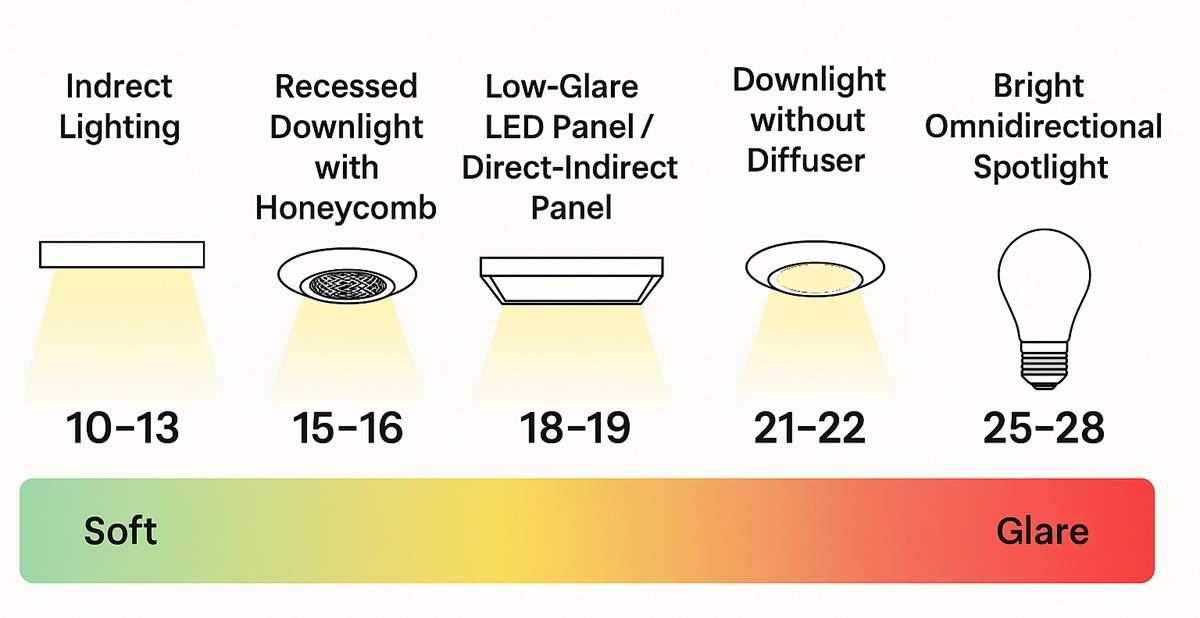

Ejemplos de valores UGR para distintas lámparas
Aquí tienes 5 ejemplos concretos de distintos niveles de UGR (de bajo a alto), con iluminación indirecta y un foco omnidireccional brillante en los extremos.
| Valor UGR | Tipo de iluminación | Ejemplo | Descripción del efecto |
|---|---|---|---|
| UGR 10-13 | Iluminación indirecta | La tira de LED del techo refleja la luz a través de las paredes y el techo | Luz muy suave y sin deslumbramientos, óptima para zonas de descanso y relajación, mínima fatiga ocular. |
| UGR 15-16 | Downlight empotrado profundo + rejilla alveolar | Downlight con difusor de 90-110° y célula alveolar negra | Adecuado para el trabajo de cerca y la oficina en casa; el deslumbramiento está bien controlado, pero es suficientemente ligero. |
| UGR 18-19 | Panel LED de bajo deslumbramiento | Óptica opalina o microprismática, cuña 80-100 | Una solución universal para oficinas y escuelas; iluminación general confortable para trabajar con pantallas de visualización. |
| UGR 21-22 | Foco sin difusor | Cuña estrecha 30-45° sin pantalla antideslumbrante | Puede utilizarse para iluminar objetivos, pero la luz ya distrae un poco de la línea de visión. |
| UGR 25-28 | Foco omnidireccional brillante | Foco LED desnudo o lámpara halógena en instalación baja | Muy deslumbrante; adecuado sólo para uso especial (resaltar, efecto), no para vivienda permanente o espacio de trabajo. |
Cuanto menor sea el UGR, más agradable será la iluminación durante una estancia prolongada. Los valores de UGR superiores a 22 deben limitarse a un uso momentáneo o a una iluminación de acento.
Para las personas sensibles a la luz, la iluminación debe diseñarse siempre con luz indirecta, añadiendo puntos en los que la fuente de luz esté empotrada.
UGR y ángulos de apertura para tipos de luminarias en el espacio de 2,6-3,0 m
Paneles LED
Un panel LED típico es el llamado panel de bajo deslumbramiento (UGR<19), aunque la luminaria tenga la llamada microprima<16): los paneles LED son buenos para oficinas y despachos domésticos. Las luminarias de panel LED tienen un amplio ángulo de apertura de 80-110°.

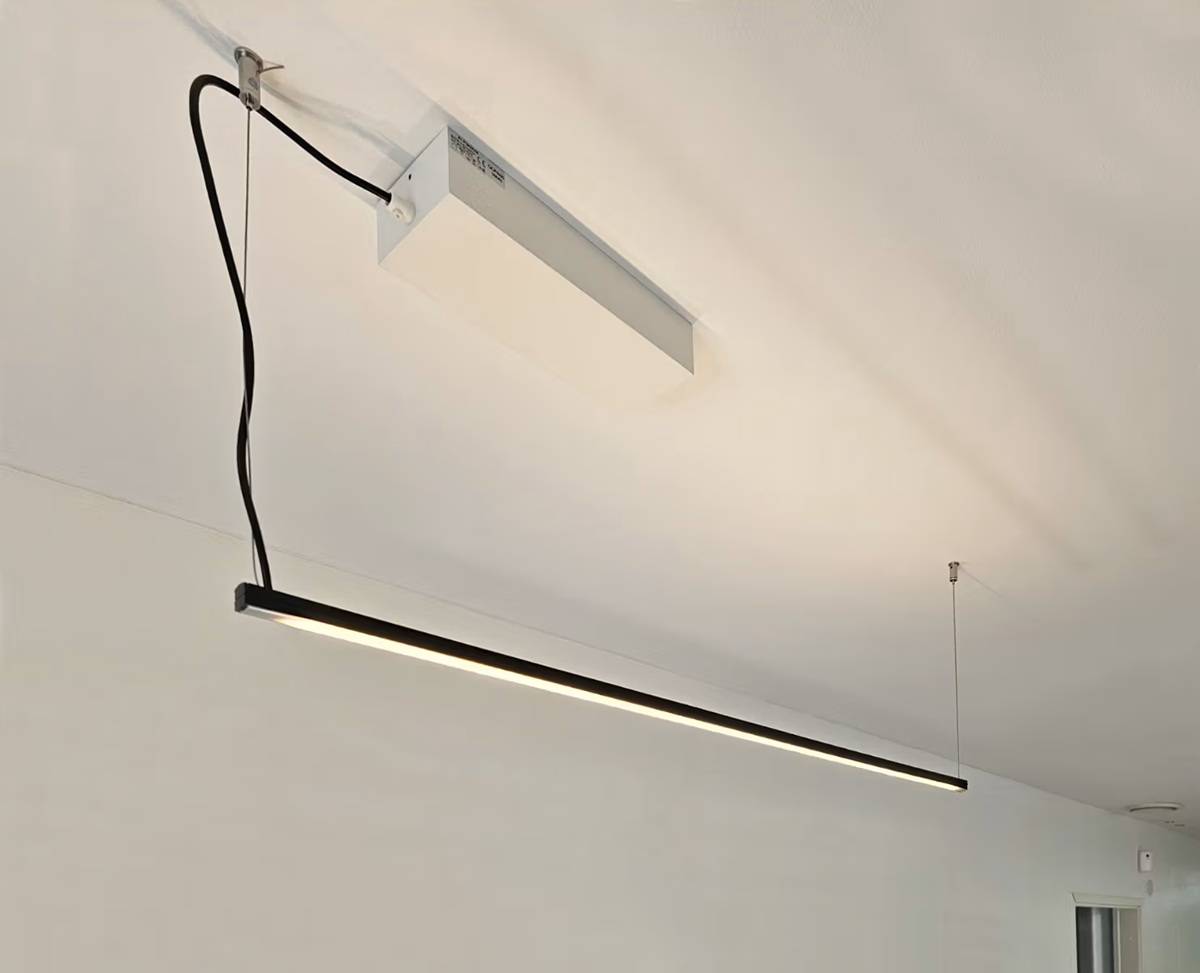

Luces colgantes
La luminaria directa + indirecta (por ejemplo, 70/30%) es una luminaria colgante en la que la luz puede conmutarse hacia arriba y hacia abajo por separado. La luz hacia arriba aumenta el brillo de las superficies del techo → menor UGR percibida y mejor espacio espacial. La luz hacia abajo proporciona una luz de trabajo precisa donde se necesita. El ángulo de apertura recomendado para ellas es de +110° para la luz discontinua y de 30-60° para la luz de trabajo

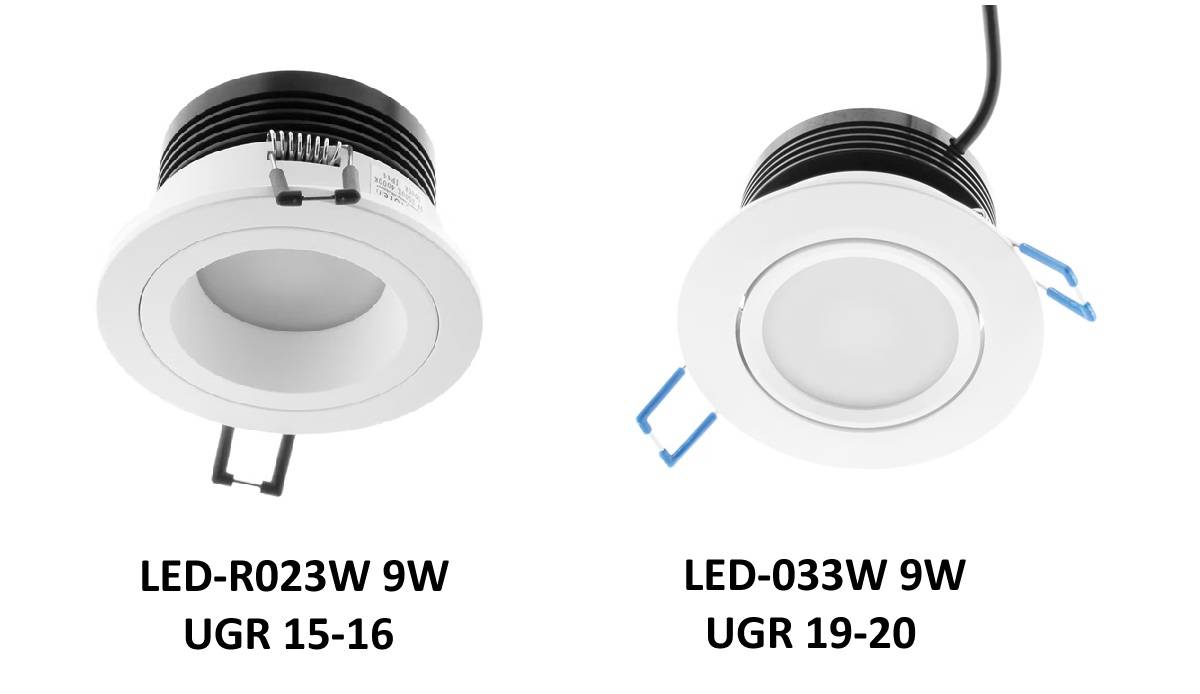

Downlights
Hay distintas soluciones para los tradicionales focos: fuente de luz empotrada, difusor, luz en la superficie, foco agudo. Hay un lugar para cada cosa y aquí están las mejores para reducir el deslumbramiento:
- Haz ancho 90-110° + difusor: agradable iluminación general para salones, dormitorios, pasillos.
- Cuña estrecha 30-60° + hendidura de la fuente de luz: apuntar con precisión al punto de trabajo/visualización o a la superficie de trabajo; evitar la línea de visión directa (UGR).
Tiras de iluminación LED
- Una línea de luz directa en el techo, de superficie o empotrada (difusor opalino, 100-120°) proporciona una luz ambiental uniforme.
- Una barra de luz indirecta (luz hacia el techo/paredes) suaviza los contrastes y reduce el deslumbramiento percibido: ideal para salones, dormitorios y zonas de recepción. La llamada luz complementaria.

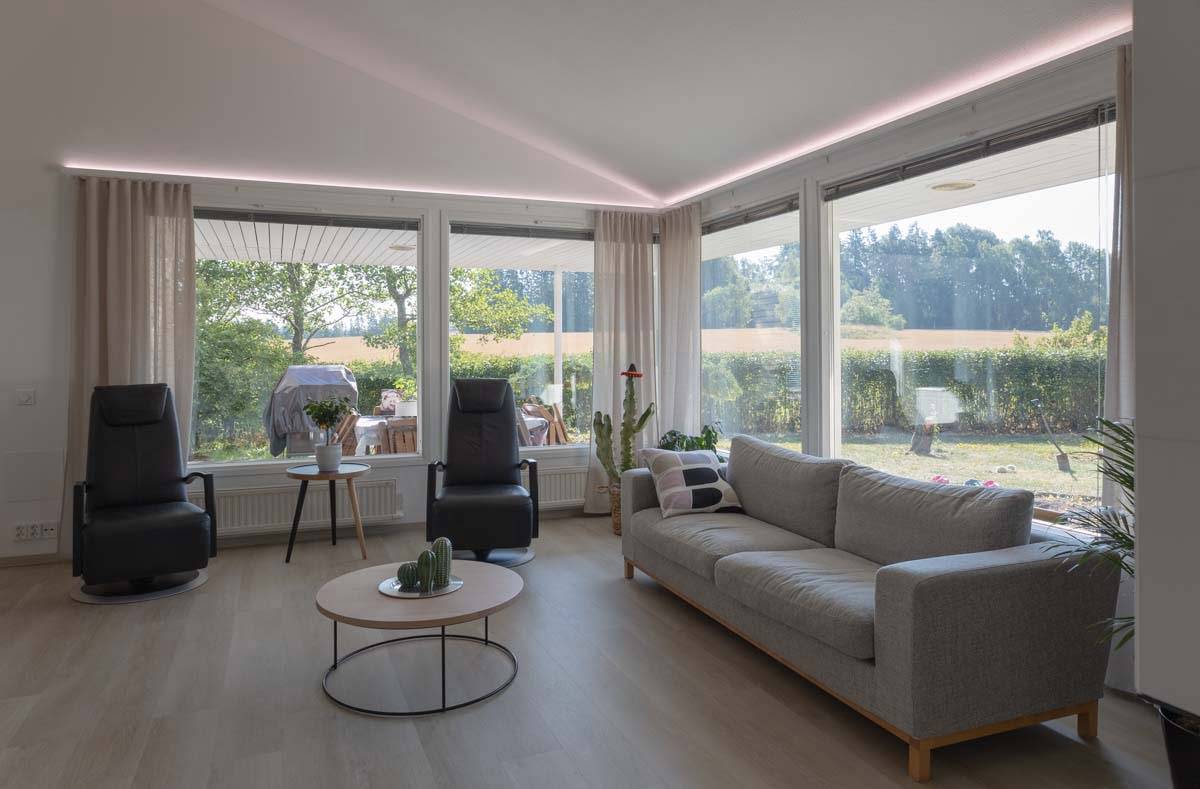

La iluminación indirecta en la práctica
La iluminación indirecta (luz reflejada en el techo/paredes) equilibra la luminancia y mejora el confort visual. Combina la iluminación general indirecta y los focos en conjunto. Regula la intensidad hacia la noche y ajusta la CCT: 2700-3000 K para relajarse, 3500-4000 K para el uso diario, 4000-6000 K para trabajos precisos.
Uso doméstico - recomendaciones específicas para la granja (según el espíritu de la norma EN 12464-1)
| Espacio | Recomendación-lux | Objetivo-UGR | Luminaria recomendada | Keila / atención |
|---|---|---|---|---|
| Sala de estar | 200-300 | ≤ 16-19 | Panel LED, línea de luz o spot + luz indirecta | 90-110° para luz general, 30-60° para destinos |
| Dormitorio | 100-200 | ≤ 19 | Luz indirecta + pequeños downlights | Haz luminoso ancho; luz de lectura 30-60 |
| Cocina en general | 300-400 | ≤ 19 | Paneles/líneas de luz en el techo | 90-110°; buen CRI (≥90) |
| Encimera de cocina | 500-750 | ≤ 19 | Downlights orientables / tira LED para encimera | 30-60° hacia el borde de ataque |
| Cuarto de baño | 200-500 | ≤ 19 | Panel + luz espejo | Plano, sin reflejos (¡zonas IP!) |
| Oficina en casa | 500 | ≤ 19 (preferiblemente ≤ 16) | Panel de bajo deslumbramiento / directo+directo | 80-100°; evita el ángulo de visión directo |

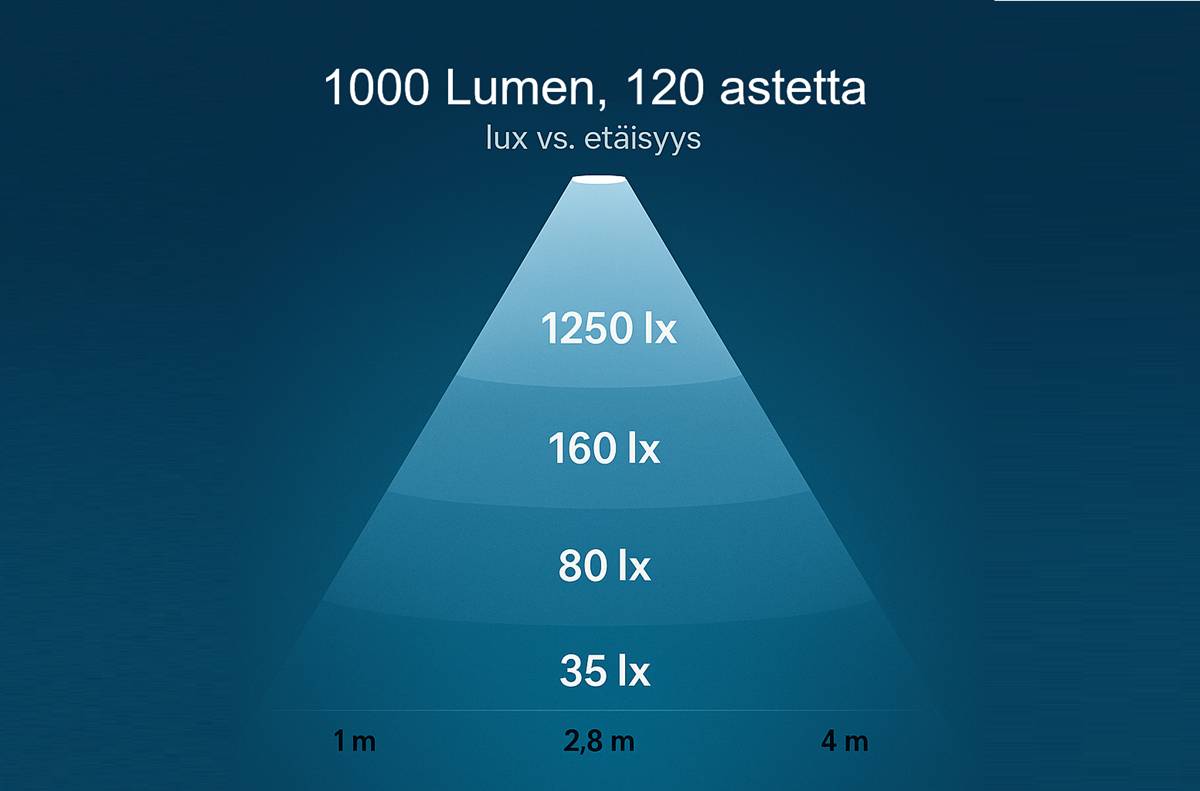

¡Recuerda que el número de lux no es el mismo que el número de lumen! El número de lux disminuye a medida que aumenta la distancia. Se ve afectado por el ángulo de apertura y la altura de montaje.
Puedes leer más sobre el ángulo de incidencia de la luz en nuestro artículo El efecto del ángulo de incidencia de la luz en la iluminación
Entornos de trabajo - recomendaciones específicas para cada lugar según la norma EN 12464-1
| Espacio | Flujo mínimo | Límite UGR | CRI | Solución de iluminación |
|---|---|---|---|---|
| Oficina abierta, terminales de visualización | 500 | ≤ 19 | ≥ 80 | Paneles de bajo deslumbramiento, directos hacia atrás; control de luz diurna y presencia |
| Sala de reuniones | 300 | ≤ 19 | ≥ 80 | Paneles + luz de superficie de la pared (uniformidad) |
| Trabajo de precisión/CAD | 750-1000 | ≤ 16 | ≥ 90 | Cuña estrecha para puestos de trabajo + fondo indirecto |
| Clase de establecimiento | 300-500 | ≤ 19 | ≥ 80 | Paneles, buena iluminación de la pared y de la superficie de los paneles |
| Centro de tratamiento sanitario | 500 | ≤ 19 | ≥ 90 | Iluminación general sin deslumbramiento + alto CRI |
| Tienda | 750-1000 | ≤ 22 | ≥ 90 | Focos para iluminaciones + iluminación general uniforme |
Cómo medir y dimensionar en la práctica
Medición de lux
Mide desde varios puntos de la superficie de trabajo; calcula la media. Comprueba si hay reflejos y sombras. Las aplicaciones del teléfono son orientativas; un medidor calibrado es lo más fiable.
Nieve rápida → volumen -medición
Lúmenes necesarios ≈ superficie × lumen objetivo. Divide la cantidad de lúmenes resultante entre las luminarias y utiliza un ángulo de cuña/UGR para garantizar que la luz llega al punto correcto sin deslumbrar.
Errores comunes y cómo evitarlos
- UGR se olvida: la luz puntual brillante en el campo de visión cansa. Utiliza paneles de bajo deslumbramiento, regulables e indirectos.
- Recuerda: los vatios no indican los lux; mide según los lux deseados.
- Falta de uniformidad: aumenta la iluminación de las superficies de la pared y el techo; a menudo es mejor la iluminación directa.
- Baja reproducción cromática: para cocina/salud CRI ≥ 90.
Consigue las luces adecuadas, con la ayuda de expertos
¿Necesitas un panel UGR<19, una solución directa-opuesta, una tira LED indirecta o downlights con cuñas de 30-60°/90-110°? Ledstore.fi ofrece una amplia gama de paneles LED, soluciones con CCT regulable, controles DALI, Zigbee y luces indirectas para el hogar y la oficina. Te ayudamos con el dimensionamiento y el diseño de la iluminación.
Preguntas más frecuentes (FAQ)
- ¿Cuál es el valor UGR de la oficina?
- Recomendado para EN 12464-1 ≤ 19; para trabajos de precisión ≤ 16. Para uso doméstico ≤ 16-19.
- ¿Cómo ayuda la iluminación indirecta?
- Difunde la luz a través de las superficies del techo/pared, equilibrando la luminancia y reduciendo el deslumbramiento → menor UGR percibido.
- ¿Cuál es el ángulo de los bolos en casa (2,6-3,0 m)?
- En luz general, 90-110° con difusor; en objetivos, 30-60° dirigidos lejos del campo de visión directo.
- ¿Cuánta luz necesito?
- Multiplica los m² de espacio por los lx objetivo (por ejemplo, salón 20 m² × 250 lx ≈ 5000 lm en total). Divide la cantidad de lúmenes entre las luminarias y comprueba la UGR.
Para más información sobre los conceptos de Lux y Lumen. La norma EN 12464-1 está disponible en SFS y en los distribuidores del sector.
