El transformador led controla cuánta potencia recibe un led individual o un grupo de leds. Los leds, o diodos emisores de luz, son fuentes de luz de bajo consumo, con una larga vida útil y un bajo consumo de energía. Por eso se necesitan fuentes de alimentación especializadas.
¿Cómo funcionan los transformadores LED?
A medida que cambia la temperatura del LED, también cambia su tensión de avance. Cuanto más se calienta el LED, menos tensión se necesita para que pase corriente a través de él, por lo que el LED consume más corriente. Un aumento incontrolado de la temperatura quemará el LED. Los niveles de potencia del transformador del led de tensión continua (VCC) están diseñados para satisfacer las necesidades de los LED en uso en cada momento. La corriente constante del driver mantiene constante la temperatura del circuito del led respondiendo a los cambios en la tensión de avance.
Finalidad del transformador de leds
Las principales funciones de un transformador de LED son proporcionar baja tensión y proteger los LED. Cada LED puede consumir hasta 30 mA de corriente y funcionar a tensiones de aproximadamente 1,5 V a 3,5 V. Se pueden utilizar varios LED en serie y en paralelo para crear una iluminación que puede requerir una tensión total de 12 a 24 V CC. En el caso de un transformador de corriente constante (A), las luminarias grandes con muchos LED pueden consumir hasta 80 voltios. Un transformador Led convierte la corriente alterna para satisfacer las necesidades de los LED y baja la tensión. Esto significa que la alta tensión principal de corriente alterna (CA) de 230 V debe convertirse a la tensión de corriente continua (CC) necesaria, a menudo muy baja.
Los transformadores de Led también protegen a los LED de las fluctuaciones de tensión y corriente. Aunque cambie la fuente de alimentación, los circuitos del transformador de Led garantizan que la corriente y la tensión de los LED permanezcan dentro del intervalo de funcionamiento adecuado. La protección impide que los LED reciban demasiada tensión o corriente, lo que los dañaría, o muy poca corriente, lo que haría que se encendieran más débilmente.
Varios transformadores Led

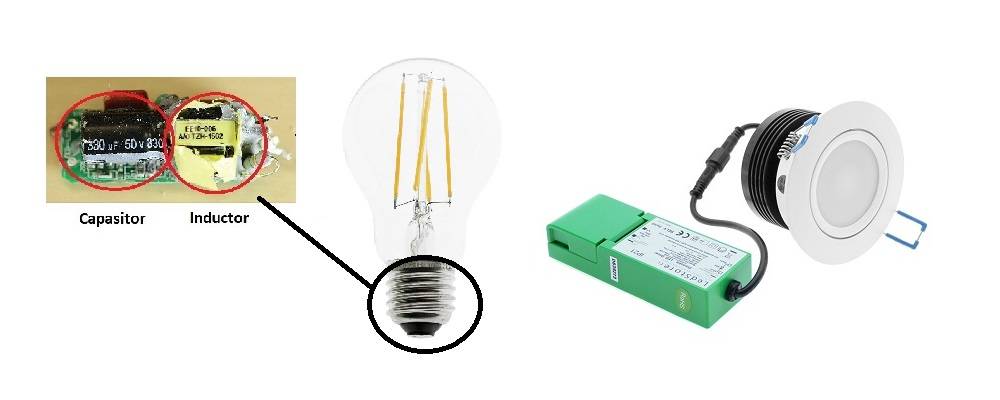

Transformador led externo vs. interno
La mayoría de las luces de interior de bajo consumo, especialmente las bombillas, llevan transformadores LED incorporados. Esto hace que las luces sean más baratas, pero también menos duraderas debido a la mayor temperatura interna del LED.
Los downlights led y los paneles luminosos led suelen utilizar transformadores led externos, es decir, el transformador no está incorporado en la luminaria. Cuando se utilizan luminarias led de alto consumo, como farolas, luces de estadios y luces de plantas, siempre se utilizan transformadores led externos sin excepción.
Esto se debe a que la temperatura interna de las luminarias aumenta a medida que aumenta la potencia utilizada y si el transformador estuviera dentro de la luminaria, tendríamos dos fuentes de calor, lo que empeoraría ambas y se acortaría la vida tanto del circuito LED como del transformador.
Los transformadores Led externos también son una mejor opción desde el punto de vista del mantenimiento, ya que se pueden sustituir fácilmente en caso de avería.
Fuente de alimentación CA vs. lineal
Un transformador lineal de led(Linear regular) es un tipo de circuito de control de led que controla la corriente suministrada al led mediante un regulador lineal.
Un regulador lineal es un regulador de tensión que utiliza un transistor para variar continuamente la resistencia a fin de estabilizar la tensión de salida. En el caso de un transformador LED lineal, la tensión de salida suele ajustarse a la tensión de avance del LED, y el regulador lineal ajusta la resistencia para mantener constante la corriente que fluye por el LED. A menudo, éstas son las fuentes de alimentación estándar que vienen con una luminaria LED individual.
Los transformadores LED lineales son sencillos y rentables, pero son menos eficientes que otros tipos de transformadores LED. Esto se debe a que el regulador lineal disipa el exceso de tensión en forma de calor, lo que provoca una menor eficiencia y una mayor disipación de energía. Los transformadores LED lineales no suelen ser adecuados para luminarias de gran potencia o en las que la eficiencia energética sea un requisito crítico.
Unafuente de alimentación conmutada es un tipo de transformador en el que la alimentación se conecta y desconecta a un ritmo rápido.
El transformador de CA a LED utiliza un circuito de conmutación de alta frecuencia para convertir la tensión de entrada en una tensión de salida regulada. El circuito de conmutación se implementa normalmente utilizando un MOSFET o transistor, y un inductor. La tensión de entrada se conecta y desconecta a alta frecuencia (Hz), y el inductor almacena y libera energía para estabilizar la tensión de salida. El ejemplo más común son las fuentes de alimentación regulables PWM.
Los inversores suelen ser más caros que los reguladores lineales porque son más complejos y tienen más componentes.

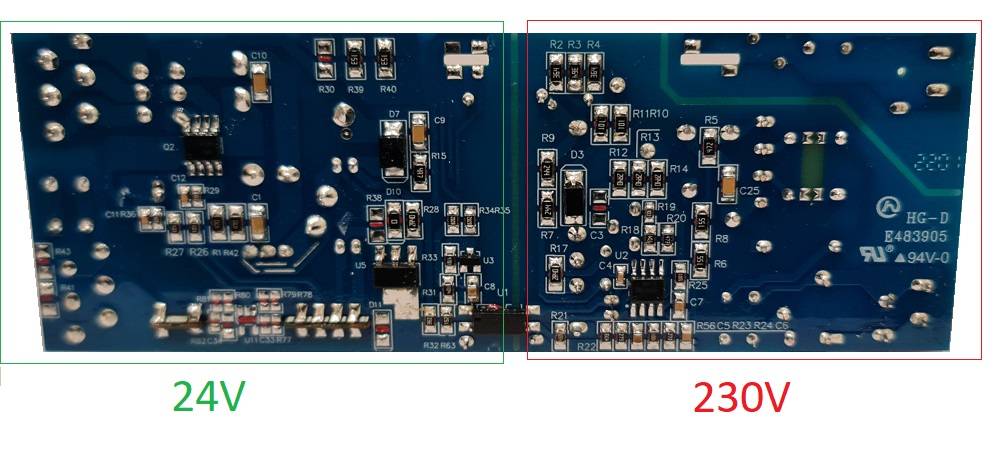

Transformador led aislado o no aislado
Al comparar estas dos cosas, ambas se denominan fuentes de alimentación de CA. Según las normativas UL y CE, las tensiones de entrada y salida de un transformador led aislado están bien separadas. Para garantizar la seguridad, la mayoría de los transformadores de alta calidad son transformadores de alto aislamiento. Sin embargo, esto aumenta el coste de fabricación del transformador. El aislamiento impide que se transfiera alta tensión de la entrada a la salida. En Finlandia, todos los transformadores que se venden con luminarias LED deben estar aislados y Tukes los somete a pruebas periódicas. Las pruebas incluyen los siguientes puntos:
- Prueba de rigidez dieléctrica: esta prueba comprueba que el conductor puede soportar alta tensión sin romperse. El conductor se somete a una prueba de alta tensión para garantizar que proporciona un aislamiento eléctrico adecuado.
- Prueba de resistencia de aislamiento: esta prueba comprueba la resistencia de aislamiento del regulador entre los lados de entrada y salida del circuito.
- Prueba de protección contra sobrecarga y sobretensión: esta prueba comprueba la capacidad del transformador para proteger el LED en situaciones de sobrecarga y sobretensión.
- Prueba de corriente de fuga: esta prueba comprueba la cantidad de corriente que fluye del lado de entrada del regulador al lado de salida.
- Prueba de continuidad de la toma de tierra (si el transformador tiene toma de tierra, Clase I): Esta prueba comprueba la continuidad de la conexión a tierra del controlador para garantizar que está correctamente conectado a tierra.
En la práctica, pueden utilizarse transformadores LED no aislados, pero siempre deben instalarse en una caja protegida y estar claramente marcados como tales.
¿Transformador de led de tensión constante (V) o de corriente constante (mA)?
Como cada lámpara LED es diferente y contiene un circuito LED distinto con potencia y características diferentes, la corriente y la tensión también serán diferentes.
Los transformadores de corriente estándar se encuentran con luminarias individuales porque son más fáciles de regular y más rentables para una sola luminaria. Es decir, como su nombre indica, la corriente es constante para un rango de tensión y una carga determinados.
Los transformadores de tensión constante, en cambio, se utilizan siempre en aplicaciones en las que la cantidad de corriente no está predeterminada, como la iluminación con tiras de LED. El argumento de venta de la tira Led es su adaptabilidad, es decir, el transformador puede tener una potencia necesaria de 40 W o 100 W, por ejemplo. En cambio, cuando se utiliza una corriente estándar, siempre debe haber un número fijo de metros de tira de LED. Ni más ni menos.
En las soluciones de tensión constante, mientras el total de vatios no supere el límite de potencia de la fuente de alimentación, funciona bien. Por ejemplo, una tira led de 10 W y 24 V puede conectarse a un transformador de 100 W y 24 V.
Transformador led Clase I vs. Clase II
En este caso, I y II se escriben en números romanos. Las normas de la CEI (Comisión Electrotécnica Internacional) utilizan los términos Clase I y Clase II para describir cómo está construida internamente la fuente de alimentación y cómo está aislada eléctricamente para evitar que los usuarios se electrocuten.
Según la CEI
Los controladores LED de clase I deben tener una conexión a tierra protegida y un aislamiento considerable para evitar descargas eléctricas. Los controladores LED de clase I suelen tener una conexión a tierra en el lado de alimentación.
Los controladores LED de clase II tienen características de seguridad adicionales, como aislamiento doble o reforzado y niveles de aislamiento más altos entre la entrada y la carcasa o la salida, por lo que no tienen una toma de tierra independiente.
Transformador led Clase 1 vs. Clase 2
Los números occidentales 1 y 2 representan las normas NEC (Código Eléctrico Nacional).
Clase 1: Los circuitos de clase 1 son circuitos de alta potencia que pueden transportar hasta 600 voltios de energía eléctrica. Los circuitos de clase 1 deben instalarse en conductos o canalizaciones con toma de tierra. Los circuitos de clase 1 deben estar conectados a tierra, lo que significa que están conectados a tierra para evitar riesgos de descarga e incendio. Los circuitos de clase 1 requieren dispositivos de protección contra sobrecorriente, como disyuntores o fusibles, para protegerlos contra sobrecargas eléctricas y cortocircuitos.
Clase 2: Los circuitos de clase 2 son circuitos de baja tensión limitados a 60 voltios o menos. Los circuitos de clase 2 pueden instalarse con métodos de cableado menos exigentes, como cables básicos o mazos de cables. Los circuitos de clase 2 no requieren toma de tierra, lo que facilita y abarata su instalación. Los circuitos de clase 2 tienen requisitos de protección contra sobrecorriente menos estrictos y puede que sólo necesiten un simple dispositivo limitador de corriente.
Es decir, los circuitos de Clase 1 y Clase 2 tienen requisitos de seguridad diferentes según las normas NEC. Los circuitos de Clase 1 están diseñados para aplicaciones de alta potencia que requieren un alto nivel de seguridad, mientras que los circuitos de Clase 2 están diseñados para aplicaciones de baja potencia y baja tensión en las que los requisitos de seguridad son menos estrictos. Prácticamente todas las luminarias LED que se venden a los consumidores pertenecen a la Clase 2.
Transformador led regulable o no regulable
Hoy en día, todas las luces están hechas para ser regulables, y éste es un tema muy amplio, ya que hay muchas formas de regular las luces, como :
- Transformador led regulable 0-10V/1-10V
- Transformador led regulable PWM
- Transformador led regulable Triac
- Transformador led regulable DALI
Para cada punto, puedes acceder a un artículo del blog dedicado en el que hemos tratado ese método de regulación concreto.
Transformador led estanco y no estanco
El índice IP(Ingress Protection) se utiliza para clasificar la resistencia al agua del transformador led. El código IP consta de dos números. El primer número clasifica la protección contra objetos sólidos en una escala de 0 (sin protección) a 6 (sin entrada de polvo), y el segundo número clasifica la protección contra líquidos en una escala de 0 (sin protección) a 8 (impermeable bajo presión). Los transformadores de leds con una clasificación IP20 o inferior son para uso en interiores, mientras que los transformadores estancos son para uso en exteriores. Algunas luminarias de interior utilizan transformadores led estancos porque pueden producir mucha más potencia que los transformadores de IP baja sin necesidad de un sistema de refrigeración activo, ya que su carcasa es metálica.
¿Qué tipo de transformador Led necesito?
Si quieres instalar luces led, es importante elegir el transformador led adecuado para que funcionen de forma segura y correcta. Los transformadores led son una parte esencial de un sistema de iluminación led. Elegir el transformador led adecuado puede parecer una tarea abrumadora, pero no te preocupes, podemos ayudarte.
Te guiaré a través del proceso de elección del transformador LED adecuado, incluyendo la tensión de red, la potencia total utilizada por el sistema LED y la tensión o corriente constante requerida por los LED.
Tensión de la red eléctrica
El primer paso para elegir el transformador LED adecuado es determinar el voltaje de la red que utilizas. El voltaje de la red puede variar en función de tu ubicación, por lo que es importante comprobar qué voltaje se utiliza en tu país. Por ejemplo, en Europa la tensión de red es de 230 V, mientras que en EE.UU. suele ser de 110 V.
Es importante tener en cuenta que algunos controladores LED están diseñados para funcionar con un rango de voltaje específico, así que asegúrate de comprobar las especificaciones de tu transformador LED. Por tanto, si vas a comprar un transformador en Internet por tu cuenta, comprueba cuidadosamente el voltaje. Por supuesto, muchos transformadores funcionan directamente en el rango de 100-240 V.
Imagen: Wikipedia
Potencia total
El segundo paso para elegir el transformador de leds adecuado es determinar la potencia total utilizada por el grupo de leds deseado. Esto dependerá de cuántas luces led haya en el sistema y de la eficiencia de cada una de ellas.
Para calcular la potencia total, tienes que multiplicar el número de luces LED del sistema por la potencia de cada luz LED. Por ejemplo, si tienes 10 luces LED en el techo con una potencia de 9 W, la potencia total será de 90 W.
Una vez que sepas la potencia total, tienes que elegir un transformador led que pueda proporcionar suficiente potencia para hacer funcionar las luces led. La potencia de salida del transformador led debe ser superior a la potencia total de las luces led. Por ejemplo, para una potencia de 90W, necesitas un transformador led con una potencia de salida de al menos 90W, preferiblemente un poco más.
Hay que tener en cuenta que algunos transformadores de LED están diseñados para funcionar sólo con una determinada potencia (corriente constante), por lo que la potencia del transformador debe ser exactamente la misma.
Tensión constante o corriente constante
El tercer paso para elegir el transformador led adecuado es determinar qué tipo de tensión o corriente constante necesitan tus luces led. Los transformadores led pueden proporcionar corriente constante o tensión constante a las luces led en función de sus necesidades.
Por ejemplo, si tus luces led tienen una tensión fija de 24 V CC, necesitarás un transformador led que proporcione una tensión constante de 24 V CC. La tensión proporcionada por el transformador led debe coincidir con la tensión requerida por las luces led.
Por ejemplo, si tus luces led tienen una corriente fija de 700 mA, necesitas un transformador led que proporcione la misma corriente constante de 700 mA. La corriente proporcionada por el transformador led debe coincidir con la corriente requerida por las luces led.
Es importante tener en cuenta que algunos transformadores de leds pueden ofrecer tanto tensión como corriente constantes, así que comprueba las especificaciones del transformador de leds antes de comprarlo. Podemos ayudarte con esto. Si tu luminaria tiene un transformador averiado, puedes enviarnos una foto de su placa de características y podremos ofrecerte un repuesto. Ya hemos escrito antes sobre este tema.
Por fin
En resumen, un transformador LED es una fuente de alimentación que controla la cantidad de corriente que necesita un LED individual o un grupo de LED. Los LED son fuentes de luz de bajo consumo, con una larga vida útil y un bajo consumo de energía, y requieren fuentes de alimentación especializadas para funcionar correctamente. Los transformadores de LED están diseñados para ajustarse al nivel de potencia requerido por los LED utilizados. Protegen a los LED de las fluctuaciones de tensión y corriente y proporcionan alimentación de baja tensión, al tiempo que garantizan que la temperatura de los LED permanezca constante. Los transformadores de LED también protegen contra la sobretensión y la sobrecorriente que pueden dañar los LED. Es esencial elegir el tipo adecuado de transformador led para las luces led que utilices, a fin de garantizar la seguridad y un rendimiento óptimo.
1. Minkä jännitteen LED-muuntajan tarvitsen?
Esto depende del voltaje de las luces LED y del número que pretendas utilizar. En general, el voltaje del transformador LED debe ser el mismo que el de las luces LED. Por ejemplo, si tienes luces LED de 12 V, necesitarás un transformador de 12 V.
2. Voinko käyttää 24V muuntajaa 12V LED-valolle?
No, no se puede utilizar un transformador de 24 V para una luz LED de 12 V porque el voltaje es demasiado alto. Esto puede quemar la luz LED y causar daños tanto al transformador como a las lámparas LED.
3. Miten tarkistan LED-muuntajan jännitteen?
Puedes utilizar un voltímetro para comprobar la tensión del transformador LED. Conecta el voltímetro a la salida del transformador de LED y lee la tensión en la pantalla. Asegúrate de que la tensión medida se corresponde con las especificaciones técnicas de las luces LED.
4. Mikä jännite on paras LED-valoille?
En general, el voltaje adecuado para las luces LED se especifica en las especificaciones del fabricante y varía según el tipo y las características de las luces LED. La mayoría de las luces LED funcionan a 12 V, 24 V o 120 V/230 V. Es importante seguir las instrucciones del fabricante para garantizar un rendimiento y una seguridad óptimos.
5. Kuinka valitsen LED-muuntajan LED-valolleni?
Tienes que elegir un transformador LED con el voltaje y la potencia adecuados para tus luces LED. Calcula la potencia total (en vatios) de las luces LED y asegúrate de que la potencia del transformador es al menos igual a este valor. Además, comprueba que el transformador LED tiene las conexiones y características correctas, como una clasificación IP si vas a instalarlo en entornos húmedos o polvorientos.
6. Onko jännitteellä merkitystä LED-valoille?
Sí, el voltaje es importante para las luces LED. Un voltaje demasiado alto puede dañar una luz LED, mientras que un voltaje demasiado bajo puede no ser suficiente para encender la luz LED. Utilizar el voltaje correcto garantizará que tus luces LED funcionen correctamente y duren mucho tiempo.
7. Voinko käyttää pienemmän tehoista LED-muuntajaa?
Depende de la eficiencia de las luces LED y del número que utilices. Si el transformador LED es demasiado pequeño, puede que no sea capaz de hacer funcionar todas las luces LED a plena potencia o que los LED no se enciendan. Es importante asegurarse de que el transformador tiene potencia suficiente para cubrir la potencia total de los LED.
8. Onko 12V vai 24V parempi LED-valoille?
Esto depende de las características de las luces LED y de tus necesidades. En algunos casos son más adecuados los de 12 V, mientras que en otros son mejores los de 24 V. Los transformadores LED de 24 V tienen la ventaja de que transfieren mejor la corriente, es decir, la tensión no cae a mayor distancia, lo que mejora la uniformidad y la eficacia de la iluminación, sobre todo con tiras luminosas más largas.
9. Kuinka lasken LED-muuntajan tehon?
La potencia (W) del transformador LED se calcula en función de la potencia total (W) de las luces LED. Suma las potencias de todas las luces LED y asegúrate de que la potencia del transformador es al menos igual a esta potencia total. Se recomienda elegir un transformador con una potencia ligeramente superior a la potencia total calculada (por ejemplo, un 20% más), para que el sistema funcione correctamente en caso de futuras ampliaciones.
10. Kuinka monta lediä voin laittaa yhdelle muuntajalle?
Esto depende de la potencia del transformador LED y de la eficacia de las luces LED. Calcula la potencia total (W) de las luces LED y asegúrate de que la potencia del transformador es suficiente para cubrirla. Por ejemplo, si tienes 10 luces LED, cada una con una potencia de 5 W, necesitarás un transformador de al menos 50 W. Añade a esto un factor de reserva del 10-20% si es necesario.
11. Soveltuuko mikä tahansa LED-muuntaja mihin tahansa LED-valoihin?
No, el transformador LED debe ser adecuado para la tensión, la potencia y las características de las luces LED. Es importante asegurarse de que el transformador proporciona la tensión y la corriente correctas para las luces LED y de que las conexiones del transformador son compatibles con las luces LED. También es importante comprobar que el transformador admite las funciones necesarias, como la atenuación, si así lo requieren las luces LED.
12. Voinko käyttää suurempitehoista LED-muuntajaa?
Normalmente tensión continua, sí. Depende de la eficacia de las luces LED y de la potencia del transformador LED. Un transformador LED de mayor potencia puede funcionar, pero también puede provocar un sobrecalentamiento o dañar las luces LED. En el caso de una controlada por corriente, no puede utilizarse con un transformador de mayor potencia.
13. Miksi LED-muuntajat hajoavat?
Los transformadores LED pueden fallar por varias razones, como sobrecalentamiento, daños por humedad, sobrecarga o uso incorrecto. Utilizar un tipo incorrecto de transformador, como un voltaje demasiado alto o bajo, también puede provocar el fallo del transformador. Además, los componentes de mala calidad y los defectos de fabricación pueden acortar la vida útil del transformador.
14. Mitä tapahtuu, jos ylikuormitan LED-muuntajan?
La sobrecarga puede dañar el transformador LED o incluso provocar su rotura. Esto también puede dañar las luces LED utilizadas por el transformador. Sin embargo, un transformador LED de buena calidad se apagará solo en caso de sobrecarga y se protegerá a sí mismo y a los aparatos conectados.
15. Mikä on LED-muuntajan käyttöikä?
La vida útil de un transformador LED depende de la calidad del fabricante y de las condiciones de funcionamiento del transformador LED. Un transformador LED de buena calidad suele tener una vida útil de varios años, hasta más de 10 años, si se utiliza correctamente y se protege contra el sobrecalentamiento y los daños por humedad.
16. Voinko kytkeä yhteen kaksi LED-muuntajaa?
NO, si es una tensión alterna. Los ciclos de arranque de los transformadores no coinciden y pueden dañarlos y provocar parpadeos. Sí, si se trata de tensión continua. Los transformadores de CC pueden funcionar juntos, pero es importante asegurarse de que son compatibles y de que su potencia total es suficiente para las luces LED sin sobrecargarlas.
