La cinta led sin puntos es el tipo de cinta que los clientes desean desde hace mucho tiempo. Sigue leyendo para saber en qué se diferencia de la cinta led tradicional.
¿Qué es la cinta LED sin puntos o COB?
COB son las siglas de Chip on Board, lo que significa que el chip de LED está empaquetado directamente en una placa de circuito impreso (PCB). Chip on Board" para tiras de iluminación flexibles. Los LED COB son esencialmente un enfoque simplificado del diseño de los LED.

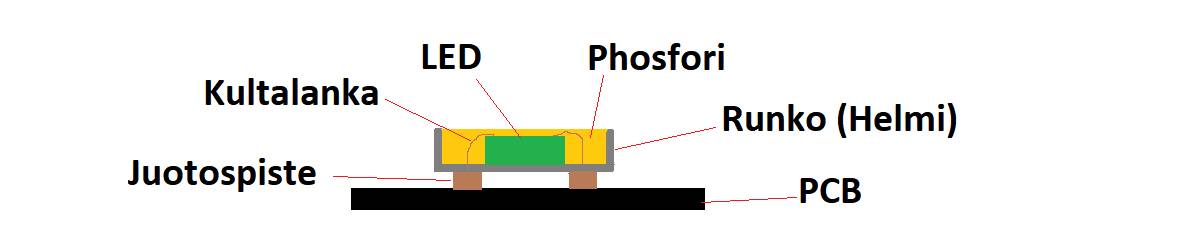

Un LED SMD (dispositivo de montaje superficial) estándar tiene un soporte de chip LED (perla) con el chip LED real en su interior y luego se cubre con un revestimiento de fósforo.
La estructura de cinta COB-LED elimina todo el exceso, dejando atrás el circuito LED, la capa de fósforo amarillo y la unión.
¿Las tiras de LED COB VS SMD?
- La tira led COB tiene un ángulo de apertura de 180 grados, la tira led SMD tiene un ángulo de apertura de 110 grados.
- La tira led COB tiene mayor flexibilidad que la tira led SMD.
- La tira de leds COB tiene una luz fija y sin sentido.
- El circuito COB se fija directamente a la parte inferior, la tira de led COB no tiene cable dorado, pero la tira de led SMD tiene cable dorado.
¿Cómo se fabrica la cinta LED COB?
- "Impresión" de circuitos impresos
- Impresora de chips en PCB
- Impresión de resistencias en la placa de circuito impreso
- "Reflow", donde a 65 grados se combinan los componentes
- Verter la masa fluorescente sobre la cinta
- Cinta luminosa COB para horno
- Pruebas y envasado de tiras de luz led.
Ventajas e inconvenientes de la tira de LED COB
Ahora que ya sabes algo sobre la técnica, repasemos los pros y los contras de ambas técnicas.
Ventajas de las tiras de luz LED COB:

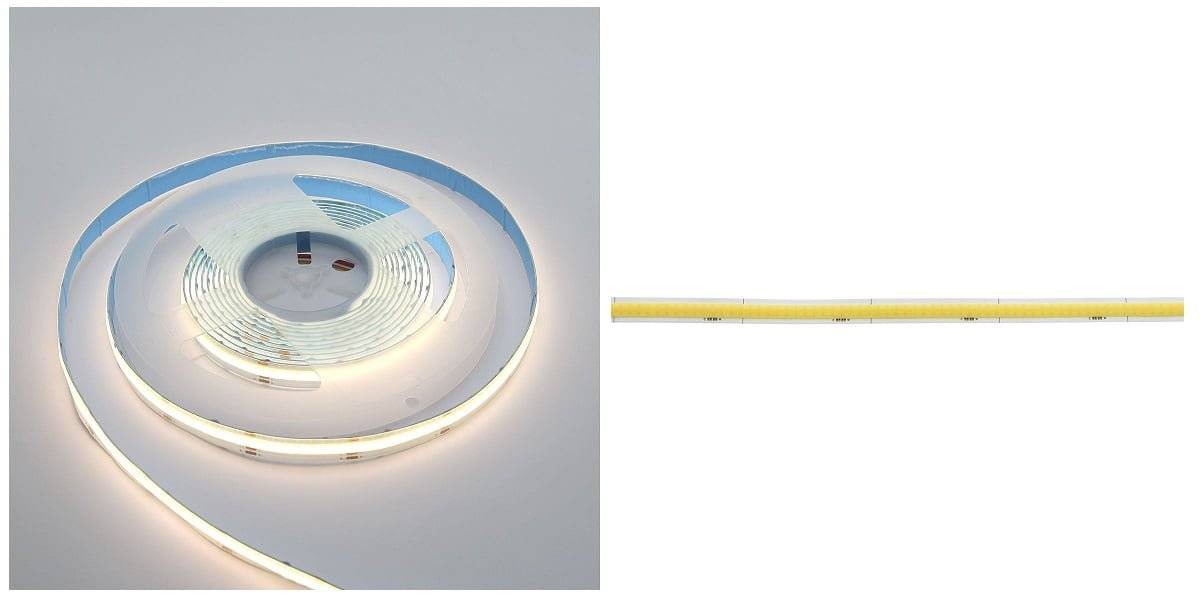

Cinta led sin puntos, cinta led COB.
Uno de los mayores deseos de las tiras de LED tradicionales es que no haya puntos en la tira de LED. Por eso, la iluminación de tiras de LED sin puntos es posible con la tecnología COB, ya que hay puntos de luz hasta 840 metros por debajo de la masa plana, por lo que no hay puntos visibles. La luz es más suave y tranquila al parecer una fuente de luz fija en lugar de un punto de iluminación.

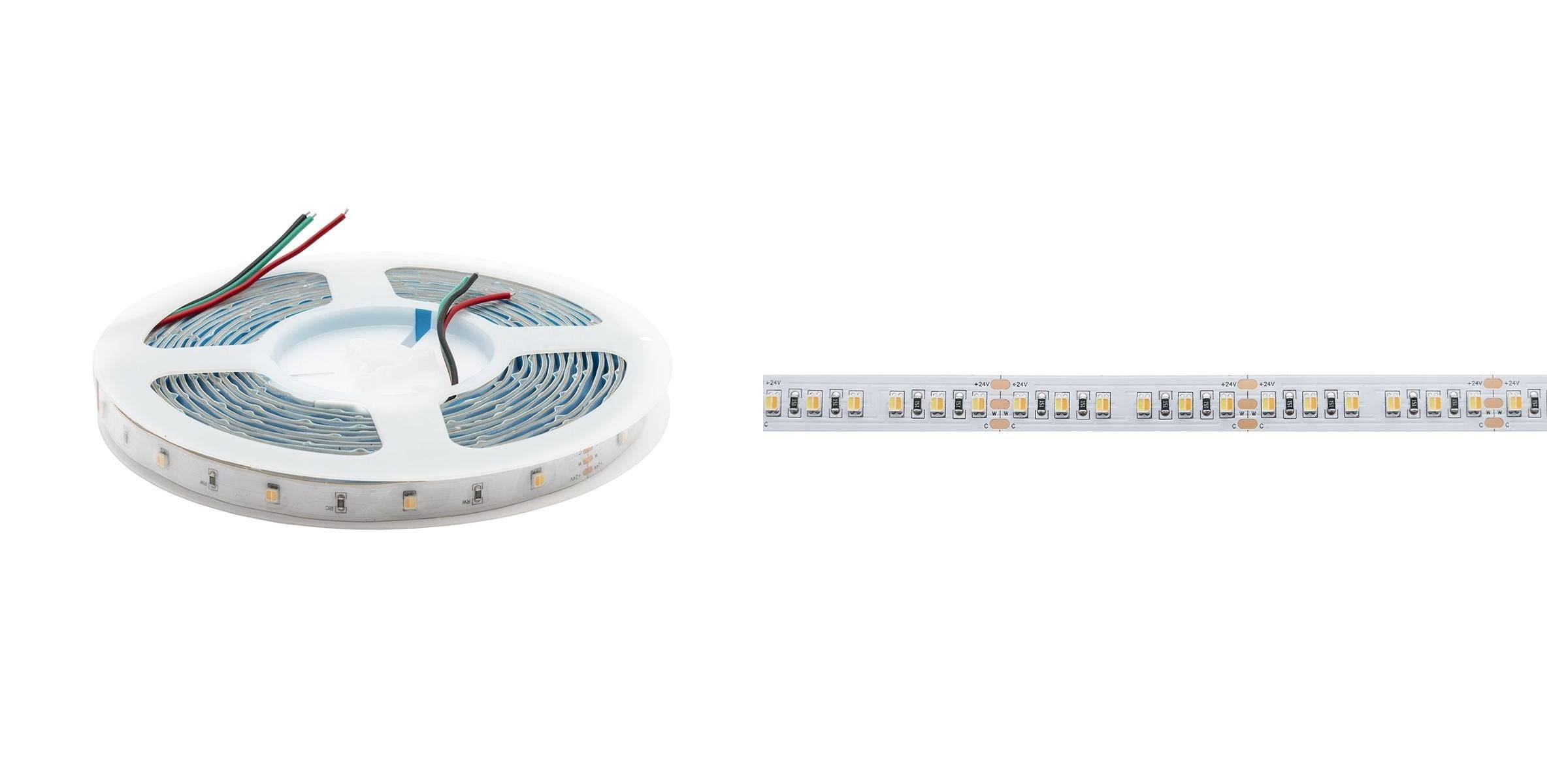

Las tiras led SMD (cri 90), contienen menos diodos led de mayor tamaño. Tradicionalmente, el número de puntos de luz led en las tiras led denominadas "de marquesina" es de 30-60 por metro, por lo que puedes ver cada punto de luz muy claramente. Hay tiras led SMD con 240 LED por metro (LedStore EQUAL), pero con este tipo de tiras tienes que ocuparte de una refrigeración realmente buena, porque los diodos SMD producen mucho calor. Así que con las tiras de led SMD siempre se ven los puntos.
Con 840 LED por metro de cinta COB, es difícil ver los puntos LED individuales. Sólo podrás ver un único LED si regulas la intensidad de la cinta a un 1-5% y te colocas junto a ella. Esto hace que la tira de luz led COB sea ideal para aplicaciones en las que:
- La propia tira LED no puede ocultarse a la vista (la superficie de la luminaria)
- La superficie iluminada está a menos de 60 cm de la tira de LED (Estantes).
- Las superficies reflectantes, como piedra/vidrio, están por todas partes. (tira led sin puntos)
- Para instalaciones en las que quieras un excelente efecto neón (versiones RGB).
Más flexibilidad
Las tiras de luces LED COB son mucho más flexibles que otras tiras de luces LED tradicionales, debido al pequeño tamaño y a la distribución uniforme de los diodos. Estos diodos son tan pequeños y están tan juntos que ningún punto de la tira está realmente alineado, por ejemplo en una esquina. Esta uniformidad facilita la colocación de la tira sin necesidad de diseñarla, en comparación con los LED SMD, en los que el propio circuito da con la esquina exacta donde debe doblarse. Por tanto, la tira led COB es más flexible en cuanto a comodidad y facilidad de instalación en cada curva y esquina, y no hay que preocuparse por romper el circuito led en un ángulo de 90 grados.
Más estable, menos problemas
La tira led COB es un chip led largo unido directamente a la placa de circuito impreso, no hay hilo de oro en su instalación. Muchos de los problemas de las tiras de LED SMD tradicionales se deben al alambre de oro que hay dentro de las "perlas" de LED. Como el alambre de oro es fino, se rompe con facilidad, por ejemplo por exceso de calor.
El diseño del circuito de la tira led COB utiliza tres circuitos, primero en paralelo, como grupo, luego cada grupo y luego en serie para formar una distancia de corte de 2,5 m-10 cm. Aunque los dos circuitos de leds estén mal en el punto de corte, la luz seguirá pasando. Y como en una tira de leds COB hay hasta 840 leds por metro, aunque 1-2 circuitos no se enciendan, no se ve esa zona oscura, y a simple vista sigue siendo una tira de leds punteada.
En las tiras de luz led SMD tradicionales, un circuito led defectuoso apaga todo el paso de corte y ese paso de corte de 5 o 10 cm queda completamente a oscuras.

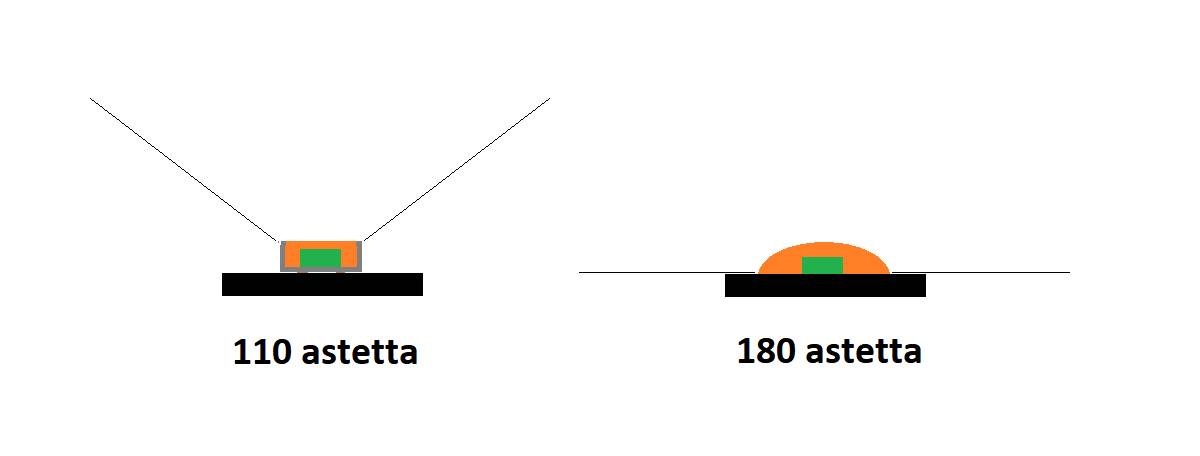

Gran ángulo de apertura
Una tira de luz SMD tradicional tiene un ángulo de haz de 110 grados, mientras que una tira de luz COB tiene un ángulo de haz de 180 grados. Por supuesto, en ambos casos, el resultado final está influido por el perfil de montaje.
Los puntos débiles de la COB dirigida:
Difícil mantener la consistencia del color
Como no hay máquinas de carga de cintas COB-LED en el mercado, todos los fabricantes de cintas COB-LED sólo toman muestras para garantizar la uniformidad del color. Por tanto, es difícil garantizar que el 100% de las cintas de LED COB estén dentro de la tolerancia de color trifásica. Esto nos lleva al control de calidad y a su importancia. Una cinta led sin puntos de alta calidad es difícil de conseguir.
Menor potencia luminosa
Actualmente, la eficiencia de las tiras de LED COB es sólo de unos 120 lúmenes/vatio.
Si necesitas una mayor potencia luminosa, son mejores las tiras de luz led SMD, ya que alcanzan hasta 200 Lumen/Watio. Las más comunes, por supuesto, en el nivel de 100-150Lumen.
Menor potencia máxima
Se recomienda que la potencia máxima de una tira de LED COB sea sólo de 15 W/m. Porque el número de chips por metro es demasiado elevado si la potencia supera los 15 W/m. El problema es el control del calor del chip. Además, la vida útil de la tira led COB se acorta en condiciones de demasiado calor.
Tira de luz led sin puntos - Características del led COB
Llegados a este punto, los pros y los contras de las tiras de luz COB deberían ser obvios, así que vamos a entrar en más detalles sobre este tipo de tira. Si estás familiarizado con las tiras de LED, muchas de estas cosas te resultarán conocidas, pero las tiras de LED COB tienen algunas diferencias con respecto a la forma tradicional.
Cortar y pegar
La tira de LED COB se puede cortar como cualquier otra tira de luz LED. Sólo tienes que cortar a lo largo de las marcas de corte marcadas en la tira a intervalos de 25, 42 y 50 mm. Esto te permite cortar la tira al tamaño adecuado o añadir ranuras a la bolsa de tu proyecto. Las tiras cortadas se pueden reutilizar y se unen de forma duradera mediante soldadura. También hay algunos conectores rápidos en el mercado, pero a menudo no son una opción por tamaño (no caben en el perfil) o durabilidad.
Regulable
La tira LED sin puntos es regulable del mismo modo que las tiras LED SMD estándar.
Puedes utilizar Triac, PWM, fuente de alimentación de atenuación de 0-10V con tiras COB-LED.
Las tiras de LED de puntos RGB, CCT y RGB+CCT necesitan electrónica de control y las más populares son las tecnologías ZIgbee y DALI2
Opciones de color
Luz blanca: 3000K, 4000K y otras temperaturas de color personalizadas disponibles.
Luz de color: existen RGB y suelen venir con una luz blanca.
Luz blanca ajustable: CCT donde la luz blanca se puede ajustar libremente entre 2500-6500K
RESUMEN FAQ:
¿Qué es una tira de luz COB-LED?
La cinta de LED COB o cinta de LED COB es una cinta de LED con chips de LED fijados directamente a una PCB (placa de circuito impreso flexible). Es una tira de luz LED continua y sin sentido. Por tanto, la cinta de luz LED COB es una cinta de luz LED sin sentido.
¿Cómo funcionan las tiras COB-LED?
El chip LED se monta directamente en la placa de circuito impreso y se cubre con una capa de material fluorescente que actúa como difusor en la superficie del chip. Debido al pequeño tamaño del chip, la densidad de chips de las tiras de LED COB es alta y puede superar los 800 chips por metro.
¿Se calientan las tiras COB-LED?
Una tira LED COB de 7,2 W de potencia normal no se calienta mucho, con una temperatura de unos 40 grados centígrados.
¿Cuánto dura la cinta cob led?
Unas 50 000 horas.
¿Las tiras COB-LED son más brillantes?
No. Las tiras COB no suelen ser tan luminosas como las tiras LED SMD. Las tiras de LED COB CRI98 tienen una eficacia luminosa de unos 100 Lumen/W, mientras que las tiras de LED SMD pueden tener una eficacia luminosa de hasta 150 Lumen/W. PERO todo depende del producto final. Las tiras led SMD de LedStore no sacan la máxima potencia, sino que se centran en la longevidad y la alta reproducción cromática, siempre por encima de cri 90.
¿Se pueden cortar las tiras de LED COB?
Sí, puedes cortar la tira de LED COB por la marca de corte.
¿Son más eficientes las tiras COB-LED?
No, las tiras LED COB no tienen la misma eficacia luminosa que las tiras LED SMD.
Las tiras de LED COB CRI98 suelen tener una eficacia luminosa de 100 LM/W, mientras que las tiras de LED SMD pueden tener una eficacia luminosa de hasta 150 LM/W.
