Este artículo de instalación de Zigee te guiará por el cableado de las luminarias CCT para el control deslizante de la temperatura de color y para las luminarias monocromáticas. Cableado, colocación y carga del transformador y control inalámbrico Zigbee. Orientación para el emparejamiento de botones y transformadores y el emparejamiento con el concentrador/puente (Philips Hue y Samsung Smart Things). Por último, opciones para utilizar controladores si los interruptores de pared ya están cableados. Estaremos encantados de proporcionar más información sobre estos temas. Como hay tantos temas, no podremos responder a todas tus preguntas en este blog :)
Las luminarias CCT son versátiles
Las luminarias regulables con control de temperatura de color regulable ofrecen más opciones de uso que las luminarias regulables monotono. Cambiar el Kelvin de la luz blanca de cálida a fría desempeña un papel importante a la hora de crear el ambiente de una habitación. LedStore lleva varios años ofreciendo productos regulables en temperatura de color, es decir, tiras, focos y paneles LED, y su popularidad no ha dejado de crecer. Al mismo tiempo, también se han ampliado las opciones de soluciones de control inalámbrico, siendo las últimas las soluciones de control inteligente con protocolo Zigbee, compatibles con las interfaces de numerosos fabricantes, como Philips Hue, Samsung Smart Things, Lidl Silver Crest (appi Tuya) y el concentrador USB Conbee 2 (appi Deconz / Phoscon), el concentrador más versátil pero más familiar de la gama de LedStore.
Cableado de luminarias con temperatura de color controlada (TCC)
En una instalación Zigbee, es bueno saber que el cableado de baja corriente de las luminarias controladas por temperatura de color requiere un cable de tres hilos, es decir, más y 2 menos. Desde la fuente de alimentación, la tensión se regula entre los dos polos negativos, lo que permite que la temperatura de color de la luz cambie continuamente de blanco cálido a blanco frío (entre blanco cálido WW y blanco frío CW). Se suele utilizar una salida de tres polos negativos. En general, el tripolar 3x0,5 mm2 se utiliza para cargas bajas. También se puede utilizar un cable de 3x1,5 mm2.
Si las luminarias son regulables en color, se trata de una luminaria RGBW, que es de cinco polos, más y cuatro menos (rojo, verde, azul, blanco). También hay luminarias con regulación tanto de la temperatura de color como de la luz blanca. Las luminarias RGB + CCT tienen cinco desventajas (rojo, verde azul, blanco cálido, blanco frío) además de una ventaja. Sin embargo, aquí sólo nos centraremos en las luminarias CCT, en las que quieres ajustar la temperatura de color de la luz continuamente desde el controlador.
LedStore también ofrece una amplia gama de luminarias que, una vez instaladas, permiten elegir entre tres tonos de luz. El interruptor está en el lateral de la fuente de alimentación, y una vez seleccionada la temperatura de color, no se puede ajustar desde el mando. Las luminarias son regulables desde el mando.

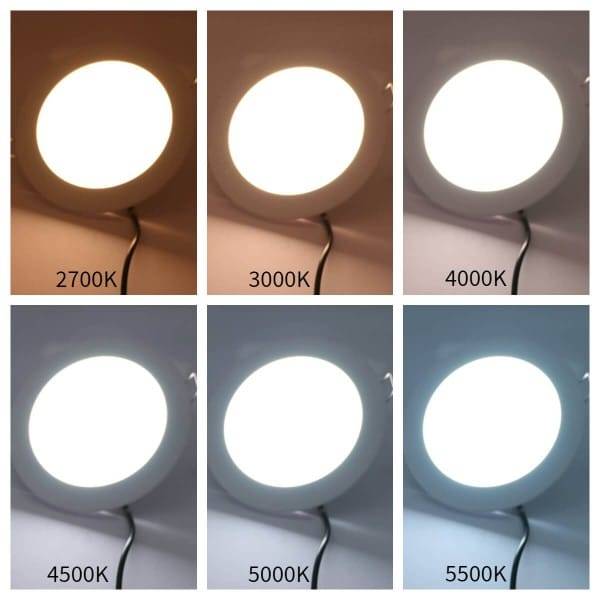

Ejemplos de diferentes temperaturas de color de la luz. Plafond 160 12W empotrada.
En las imágenes de abajo, los focos vienen de serie con una fuente de alimentación/caja de conexiones encadenable, en la que la temperatura de color de la luz se selecciona entre tres opciones al instalarlos. Se instalan "normalmente", y el tono de luz no se ajusta desde el controlador, sólo la atenuación desde el controlador. Sin embargo, con el uso de un receptor de grupo, estos focos también se pueden controlar de forma inalámbrica a través de Zigbee si se desea. El receptor se instala entonces en el lado primario, como éste: Receptor LED 230 V - VaLO Zigbee, para lámparas led, regulable, máx. 250 W .

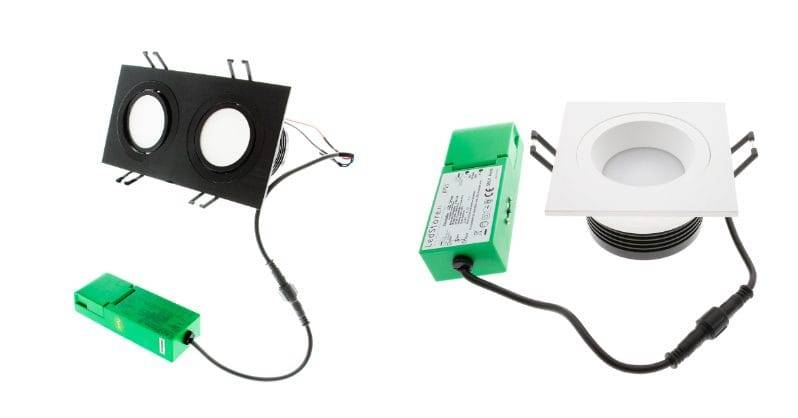

Los downlights o focos de LedStore incorporan de serie una fuente de alimentación sustituible y encadenable, y permiten elegir entre tres temperaturas de color de la luz.
Cableado para focos y paneles
Desde los focos y paneles (tanto cuadrados como redondos), los cables para la luminaria (24 V) son:
rojo = + más
negro = - negativo, blanco cálido (WW)
azul o amarillo = - negativo, blanco frío (CW)
Los Spots y los paneles están equipados con un conector rápido y un cable de salida listo para desmontar para, por ejemplo, conexiones de meneo (o conexiones de interruptor).

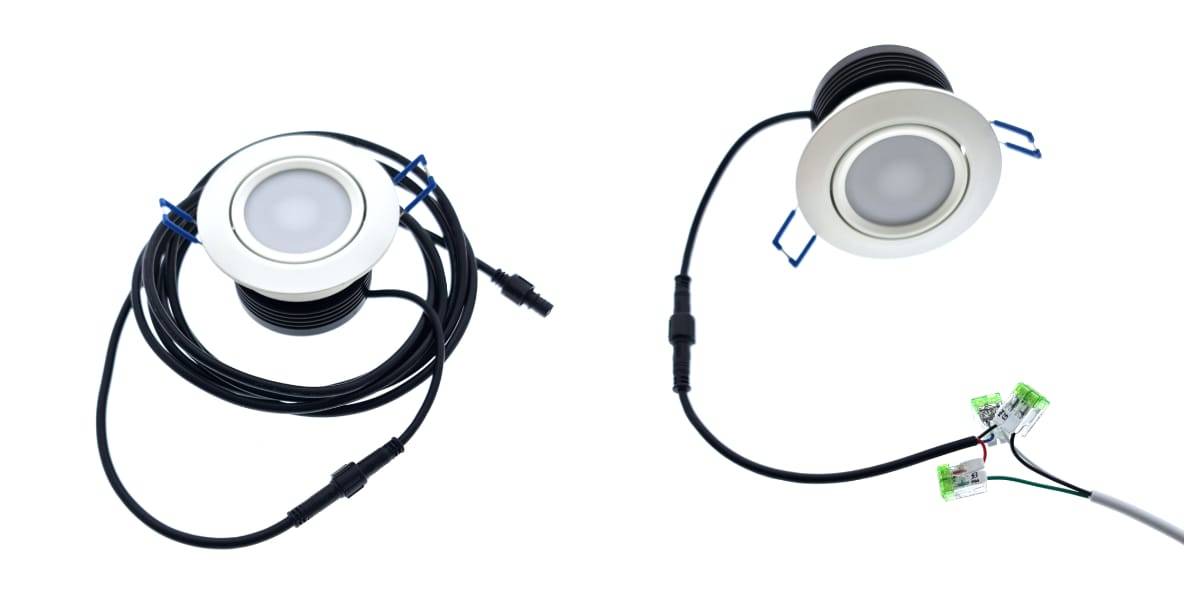

En la imagen de abajo, a la izquierda, un cable de 3 metros está conectado al conector rápido del spot. En la imagen de la derecha, el cable que viene con el spot se ha alargado mediante conectores de palanca paralelos. En el cable blanco, verde = (+) para positivo, negro = (WW) para caliente y blanco = (CW) para frío.
Se puede conectar un cable tripolar al punto, por ejemplo, con una Wagoa o un cable tripolar confeccionado con conexiones roscadas aseguradas con un tapón roscado.
Ofrecemos kits de cableado ya preparados para el cableado de puntos y paneles que facilitan y agilizan la instalación.Los soportes de distribución de 3 y 6 lámparas se pueden desplazar a la distancia deseada y los separadores de 3 metros se pueden combinar libremente a la longitud deseada. Las longitudes de los soportes de distribución son de 600 mm. Además, la serie incluye un cable de salida de la fuente de alimentación con una longitud de 350 mm. Los propios conectores tienen un diámetro de 15 mm, por lo que el grosor de la tubería debe ser de al menos 16 mm. El cable de doble aislamiento 3x0,5 mm2 tiene un diámetro de 5 mm. Los conectores son estancos y los soportes se apoyan en un tirador roscado. Los mazos de cables son adecuados para focos y paneles sumergibles, regulables en temperatura de color.

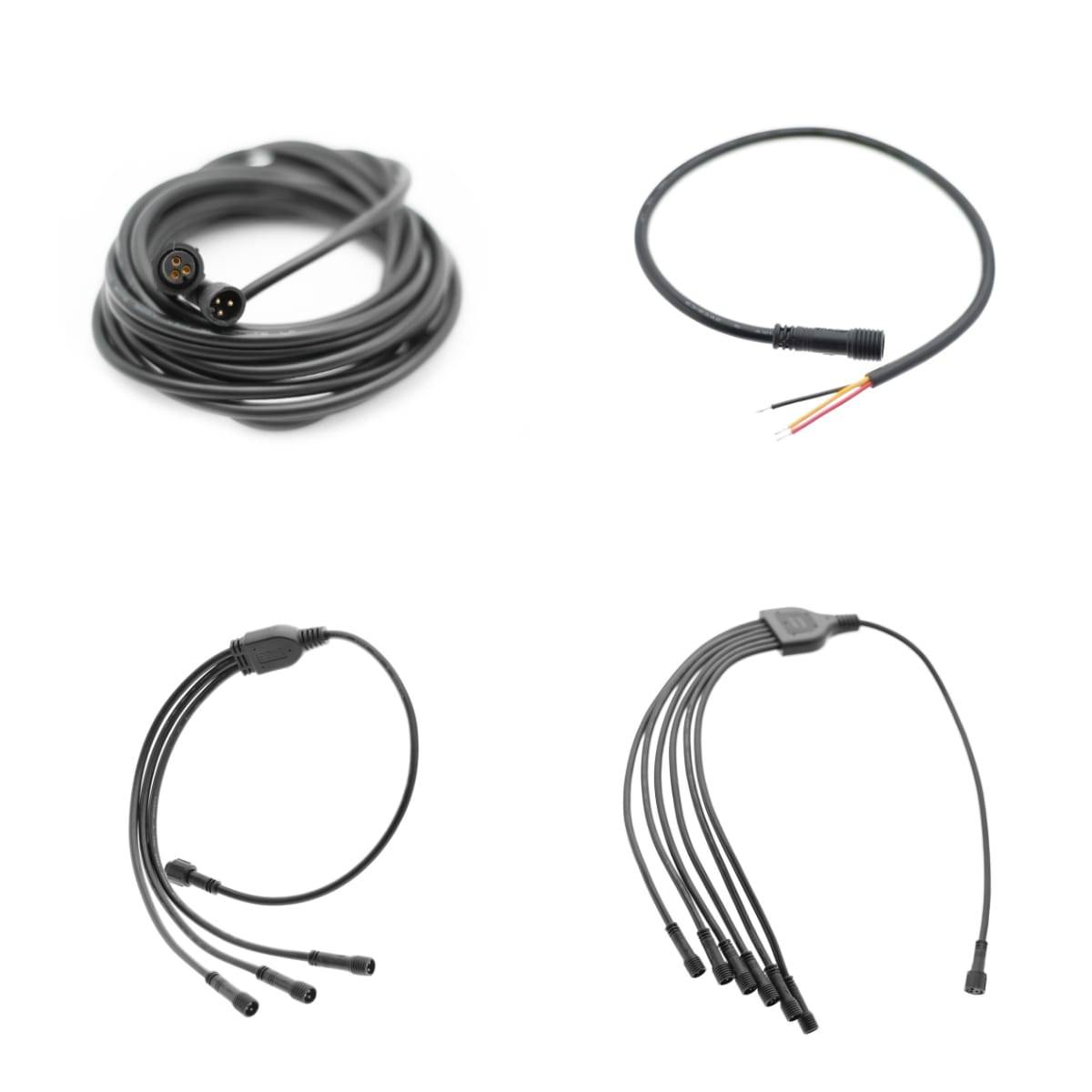

Piezas del mazo de cables del CCT. Arriba, un cable de conexión de 3 metros y salida de alimentación (35cm). Abajo, tomas de distribución de 3 luminarias y 6 luminarias (60 cm). Los distribuidores también se pueden combinar para proporcionar ramificaciones para más luminarias si es necesario.
Cableado para tiras led
Nuestras tiras LED CCT ya tienen siete opciones de producto diferentes (11.3.2022) para distintos usos y métodos de instalación. Sin embargo, todas tienen tres hilos que producen diferentes tonos de blanco (ajustando la temperatura de color, o Kelvin). En la tira Led, los puntos de corte están marcados con el tono de blanco que produce ese punto. El rollo de tira led de 5 m tiene 10 cm de cable plano en cada extremo. En la mayoría de las situaciones, no serán suficientes para llegar a la fuente de alimentación, por lo que se obtiene una prolongación de la tira, por ejemplo, instalando más cable en paralelo mediante conectores de palanca. También disponemos de cable apantallado doble de 3x0,5 mm2 con alma blanca en longitudes métricas. El cable de conexión también se puede soldar previamente a la longitud adecuada para la fuente de alimentación, con lo que la conexión queda limpia y sin necesidad de conectores de palanca. Realizamos este trabajo en nuestro servicio LedPaja todos los días, tanto para clientes profesionales como para consumidores. Recomendamos una longitud máxima de 10 metros para una sola alimentación.

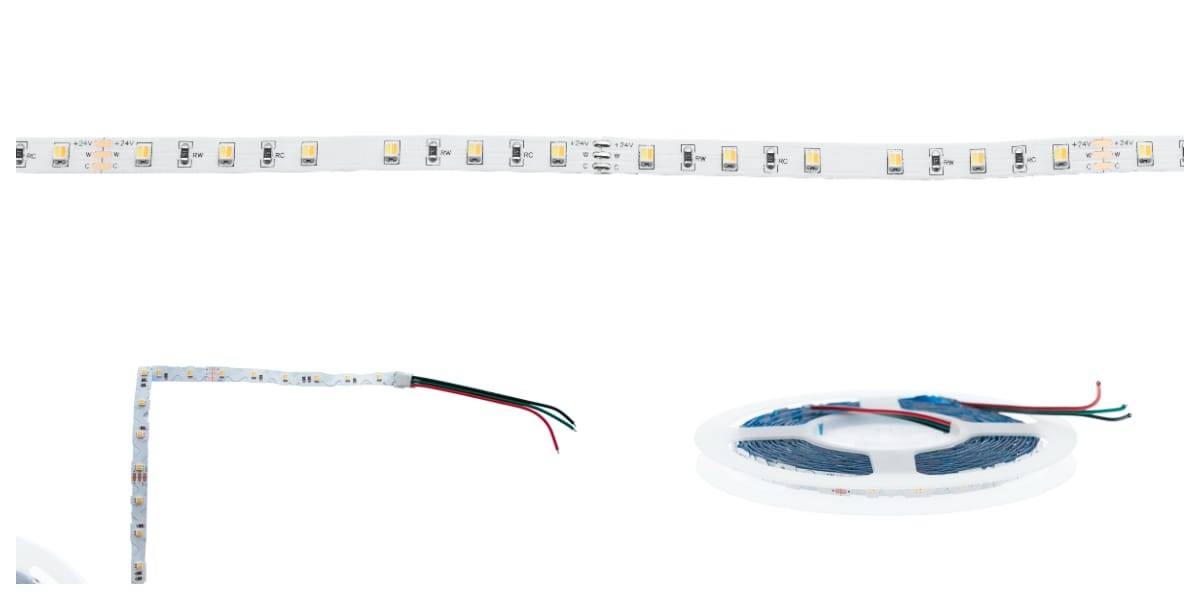

Hay distintos tipos de tiras led CCT. Por ejemplo, la tira led recta de arriba debe cortarse en las esquinas. La tira de led doblable inferior se dobla bien en las esquinas, pero el perfil de aluminio debe ajustarse con precisión al borde.
Si la fuente de alimentación se encuentra lejos de la tira de LED, recomendamos canalizarla hasta el final de la tira, de modo que la tira de LED y sus cables de conexión puedan sustituirse ordenadamente en caso necesario. La tira LED con el cable de conexión ya preparado se puede tirar a través del tubo con un muelle de tracción o una pinza de la ropa preinstalada. La conexión de corriente débil a la fuente de alimentación la puede hacer el propio cliente, si lo desea, con la pinza de tender la ropa en el tubo.

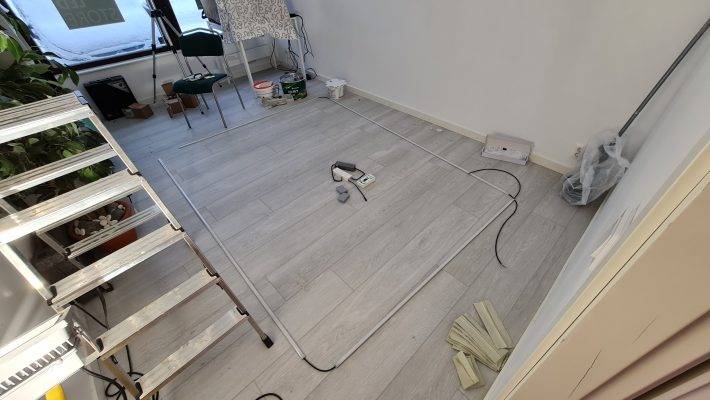

Tira de leds en perfil de aluminio lista para colocar. Dos raíles en forma de L con tiras de LED regulables en temperatura de color. Los cables de conexión en los extremos de las tiras son bastante cortos, ya que las fuentes de alimentación se colocaron muy cerca de las tiras.
Como consejo de instalación, recomendamos utilizar dos raíles en forma de L y cables de conexión adecuados para la fuente de alimentación para instalar las tiras de LED en el perímetro. Los cables de conexión se introducen en las esquinas unos 5-10 cm y se conectan en paralelo a la misma fuente de alimentación.
Ubicación y carga de las fuentes de alimentación
Cuando se instalan luminarias con control de temperatura de color por conductor, se necesita una fuente de alimentación independiente para cada grupo de luminarias. Con las tiras led CCT, se utilizan fuentes de alimentación de tensión constante de 24VDC. En LedStore también nos referimos con soltura a los transformadores, y de hecho es el término que utilizamos para referirnos a los dispositivos en nuestra tienda online. Dependiendo del tamaño de los paneles y del plafón, la fuente de alimentación puede colocarse dentro del orificio de montaje de la luminaria, dejándola detrás/junto a las luminarias.
A menudo se necesita una trampilla de servicio para las fuentes de alimentación de las tiras de iluminación LED y los focos. La fuente de alimentación también puede colocarse en el centro si el cable tiene suficiente sección transversal. Nuestra experiencia nos dice que se puede tirar hasta 10 metros antes de la luminariacon cable de 3x0,5mm2 y 20 metroscon cable de 3x1,5mm2. Una solución habitual es colocar las fuentes de alimentación encima o dentro de los armarios, donde están bien refrigeradas. También son más fáciles de manejar cuando se emparejan (Zigbee o RF).
La carga del transformador para las tiras LED y los grupos de focos o paneles LED debe seleccionarse con un margen de carga del 15-20%. De este modo, el transformador no se sobrecargará y no fallará prematuramente. No recomendamos instalar las fuentes de alimentación pegadas a ningún material, aunque estén bien protegidas. De hecho, la temperatura de la superficie de la fuente de alimentación puede alcanzar los 70-80 grados Celsius, lo que rizará parte del plástico de barrera de vapor y provocará una fuga de aire; en estas situaciones, coloca un tablero o una placa de yeso para aislar el transformador directamente del plástico/papel.
Así que instala las fuentes de alimentación detrás de las trampillas de servicio, o dispersa las fuentes de alimentación alrededor de cada tira LED o grupo de luminarias. Una "granja" de varias fuentes de alimentación grandes en un espacio reducido calentará la habitación. La temperatura de funcionamiento de los transformadores es de -20 a unos +40 grados Celsius, por lo que la sala debe mantenerse por debajo de 40 grados Celsius para que la fuente de alimentación funcione bien y dure mucho tiempo.
Conexión al control Zigbee
En la práctica, el control continuo de la temperatura de color de las luminarias se consigue instalando las luminarias que se van a controlar como un grupo en un receptor/transformador. En este caso, por ejemplo, los focos de una habitación se montan en paralelo en una sola fuente de alimentación, que suele tener un receptor incorporado. Si, por ejemplo, también se necesita una tira de LED en la misma habitación, se conecta a su propia fuente de alimentación (con receptor incorporado). De este modo, la habitación tendría dos grupos de luminarias.
Controles como el control móvil, como el Philips Hue de abajo en combinación con un puente (hub), y el mando a distancia LedStore con control estándar de 4 grupos o los controladores CCT inalámbricos LedStore.
Como las fuentes de alimentación son de corriente constante, la corriente se puede extraer de la misma fuente. Las fuentes de alimentación también están marcadas con ubicaciones para los conductores de 24V CCT. En las fuentes de alimentación de control Zigbee son las tres primeras salidas, excepto en el transformador de 50 W el orden es +, - WW, - CW. Si los conductores + y - van al revés, las luces no se encenderán. Si se encienden, pero se ajustan al revés, es decir, la luz pasa de un blanco cálido a uno más frío y viceversa, entonces los cables negativos están invertidos. Las luces no se apagan aunque los cables estén mal. Simplemente no se encienden o están mal ajustadas. Ambos problemas se solucionan fácilmente invirtiendo los cables.
Hay diferentes opciones de control para la iluminación CCT. A la izquierda, control conectado a la app mediante el puente Hue. El mando a distancia LedStore también se puede emparejar con el puente Philips Hue. El mando de pared también puede conectarse al control HUE. Los reguladores permiten ajustar continuamente la luminosidad y la temperatura de color de la luz.
Instalación de Zigbee: ¿cuándo emparejar con un hub y cuándo sin hub?
Las fuentes de alimentación (receptores) pueden estar situadas lejos del controlador, ya que la conexión Zigbee crea una red en malla entre los dispositivos. Esto significa que la portabilidad de la señal de una habitación a otra no es un problema, incluso en una casa grande. Cada fuente de alimentación/dispositivo Zigbee transmite una señal de un lado a otro. Al añadir botones de control inalámbricos a los dispositivos Zigbee en la fase de emparejamiento, conviene tener en cuenta que el controlador de luces debe estar cerca, a menos de 10 cm de la fuente de alimentación/receptor, para que funcione el método de emparejamiento Touch Link. Además, si un grupo de luces va a ser controlado por varios botones inalámbricos, como las luces de una escalera o un pasillo, ¡conecta varios botones a una fuente de alimentación Zigbee utilizando un puente/hub!
La ventaja de conectarse a un puente/hub es, por supuesto, que se puede automatizar el control de las luminarias, y controlarlas todas desde la misma interfaz móvil, o desde varios móviles conectados a la misma red Zigbee (puente/hub).
Sigue siendo una buena idea tener los botones de control en la pared o montados en otro lugar por si la red no funciona.
Descarga aquí una guía fácil de emparejamiento: transformador CCT y regulador de intensidad y guía de emparejamiento paja 4.8.2022
Parte 2 emparejamiento con hub/puente (Philips Hue y Samsung Smart Things)
La Parte 3 completa las aplicaciones y tiene en cuenta más tipos de iluminación.
En pocas palabras, lo que se desprende de los blogs es lo siguiente: en la parte 1, cuando se conectan botones de mando a receptores sin puente, un receptor y un mando forman un par, y la conexión se realiza mejor con Touch Link. En la parte 2, se explica que cuando se conecta a un concentrador, los dos dispositivos se conectan con un mando y el otro mando se conecta con un receptor.
Las fuentes de alimentación/receptores y los controladores se conectan como una "luminaria". Cuando la fuente de alimentación se haya emparejado correctamente, las luces parpadearán para indicar la conexión y la lámpara aparecerá en la app.
La aplicación no encontrará el botón, pero puedes ver si el emparejamiento se ha realizado correctamente mirando la luz verde del botón. Si el botón parpadea 5 veces rápidamente al final de la búsqueda, está conectado a la red Zigbee/hub.
Una vez que las fuentes de alimentación y los controladores están conectados al hub, se pueden realizar conexiones Touck Link adicionales entre los dispositivos, lo que significa que, en la práctica, se pueden emparejar varios botones a la misma fuente de alimentación.
Si hay problemas, ¡reinicia y vuelve a emparejar la fuente de alimentación y el botón! Puede tardar hasta un minuto en conectarse y reiniciarse, así que ten paciencia.
En la parte 3, también repasamos la compatibilidad del Lidl Silver Crest (Tuya appi) y el puente USB Conbee2 (appi Deconz y Phoscon) con nuestros otros productos Zigbee, como las bombillas E27 y GU 10, un receptor enchufable, un sensor de puerta y, como complemento útil (para nuestros dispositivos no luminosos) un termostato de calefacción por suelo radiante.
Aquí tienes un vídeo que te guía a través del emparejamiento de los botones CCT:
Instalación Zigbee: conmutadores de red, controladores inalámbricos y marcos de montaje
Por eso, las fuentes de alimentación con receptores incorporados necesitan electricidad continua. Si el lugar dispone de cables para los interruptores de pared, entonces para el control inalámbrico:
1. La electricidad debe estar encendida en la caja para que funcione el mando inalámbrico, ya que hay una conexión inalámbrica entre el mando y la fuente de alimentación. El interruptor de encendido/apagado permanece apagado, y la caja de conexiones puede cubrirse con un botón inalámbrico, cambiando así el mando a inalámbrico.
La 2ª opción es utilizar el interruptor de control cableado para accionar las luces gracias a la memoria interna de la fuente de alimentación. Las luces se encenderán en la última posición de funcionamiento. El puente/cubo y el mando a distancia se utilizan entonces para controlar el nivel y el tono de las luces cuando la alimentación está conectada. Por supuesto, los automatismos no funcionarán si la alimentación está desconectada.
Si tienes interruptores con cable y quieres un marco de montaje adecuado para los controladores inalámbricos, los controladores Zigbee de LedStore encajan en los siguientes kits de montaje:
