En este artículo hablaremos del efecto del perfil sobre la luz de la tira LED en la práctica. Explicaremos cómo el perfil de la tira LED -sus dimensiones y el tipo de difusor elegido- afecta al resultado final. Daremos consejos sobre cómo elegir el estilo de perfil adecuado para tu tira LED. Los ángulos de luz y los datos luminosos que figuran en el artículo son indicativos.
¿Cómo cambia la luz el perfil de la tira LED?
La tira LED debe montarse siempre en el perfil para permitir que el calor salga de la tira LED. Esto aumenta la vida útil de la tira LED. El perfil también protege la tira LED de abolladuras, polvo y grasa.
El diseño debe tener en cuenta el efecto del perfil sobre la luz de la tira LED. La elección del perfil de la tira LED influye en el ángulo de la luz, la dirección de la luz y el brillo de la luz. La misma tira LED puede tener un aspecto muy diferente con distintos perfiles. La dirección del perfil también influye en la luz; un perfil montado en la pared dirigirá parte de la luz hacia la pared, aportando luz adicional por reflexión. Y cuando la luz se dirige hacia una superficie reflectante, el tono y el brillo de la superficie reflectante también tienen un efecto significativo sobre la cantidad de luz.
Las dimensiones del perfil afectan al ángulo de apertura. Cuanto más altos sean los bordes del perfil en relación con la anchura interior, más profunda se colocará la tira de LED. Las paredes interiores de un perfil estrecho y alto cortan la luz, lo que estrecha el haz.
El tipo de difusor afecta a la luminosidad de la luz, al ángulo de apertura y al aspecto de la solución. Un difusor transparente deja pasar la mayor cantidad de luz, pero puede provocar deslumbramiento, con la tira de LED visible, lo que puede no ser agradable a la vista.
Proporciones del perfil
El perfil de la tira de LED puede estrechar o cambiar la distribución de la luz de la tira de LED, porque las paredes interiores del perfil bloquean los rayos laterales. El ángulo de apertura indica hasta dónde se propaga la luz fuera del perfil.
El ángulo geométrico máximo de aproximación puede utilizarse como modelo de referencia. Éste depende de la relación entre la anchura interior del perfil y la altura de la pared. Utilizando la lógica geométrica básica, se puede concluir que cuanto más alto sea el perfil en relación con su anchura, más estrecho será el ángulo de apertura para la luz de la tira led.
Diferentes tipos de perfil difusor
El objetivo principal del difusor de perfil es proteger la tira LED de la suciedad y el polvo. El perfil de la tira LED no parecerá acabado sin el difusor. La elección del difusor afecta no sólo al aspecto, sino también a la cantidad de luz que sale (transmitancia) y al confort (deslumbramiento, suavidad).

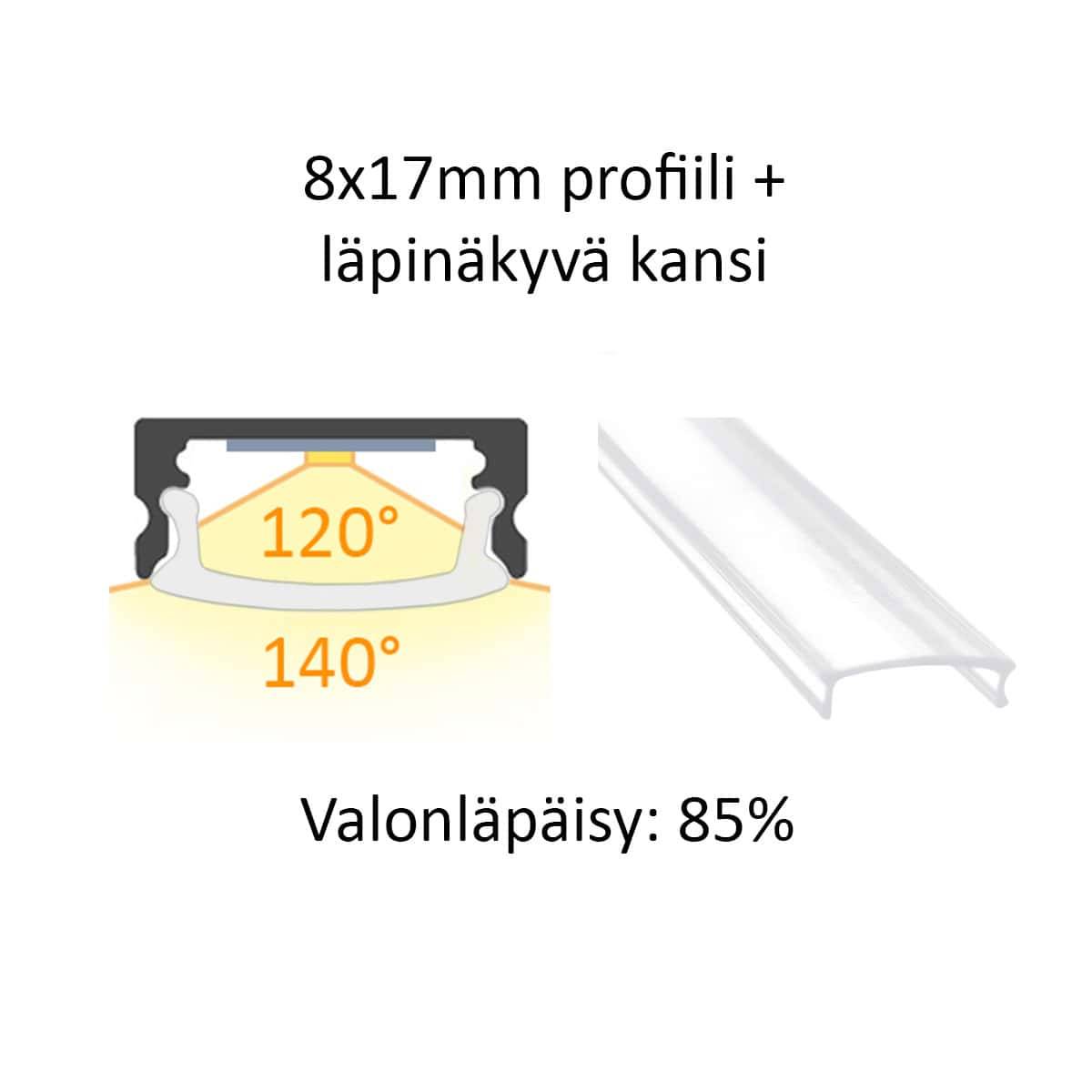

Difusor transparente (claro)
- Pros: alta transmisión de la luz (la mayor parte de la luz sale), distribución de la luz "más nítida" (
- Contras: puede deslumbrar, la tira de leds puede verse a través de ella
- Típico: Hace sombras más nítidas, el ángulo de apertura de la luz sigue la distribución básica de la tira LED, pero las paredes del perfil pueden estrecharse.

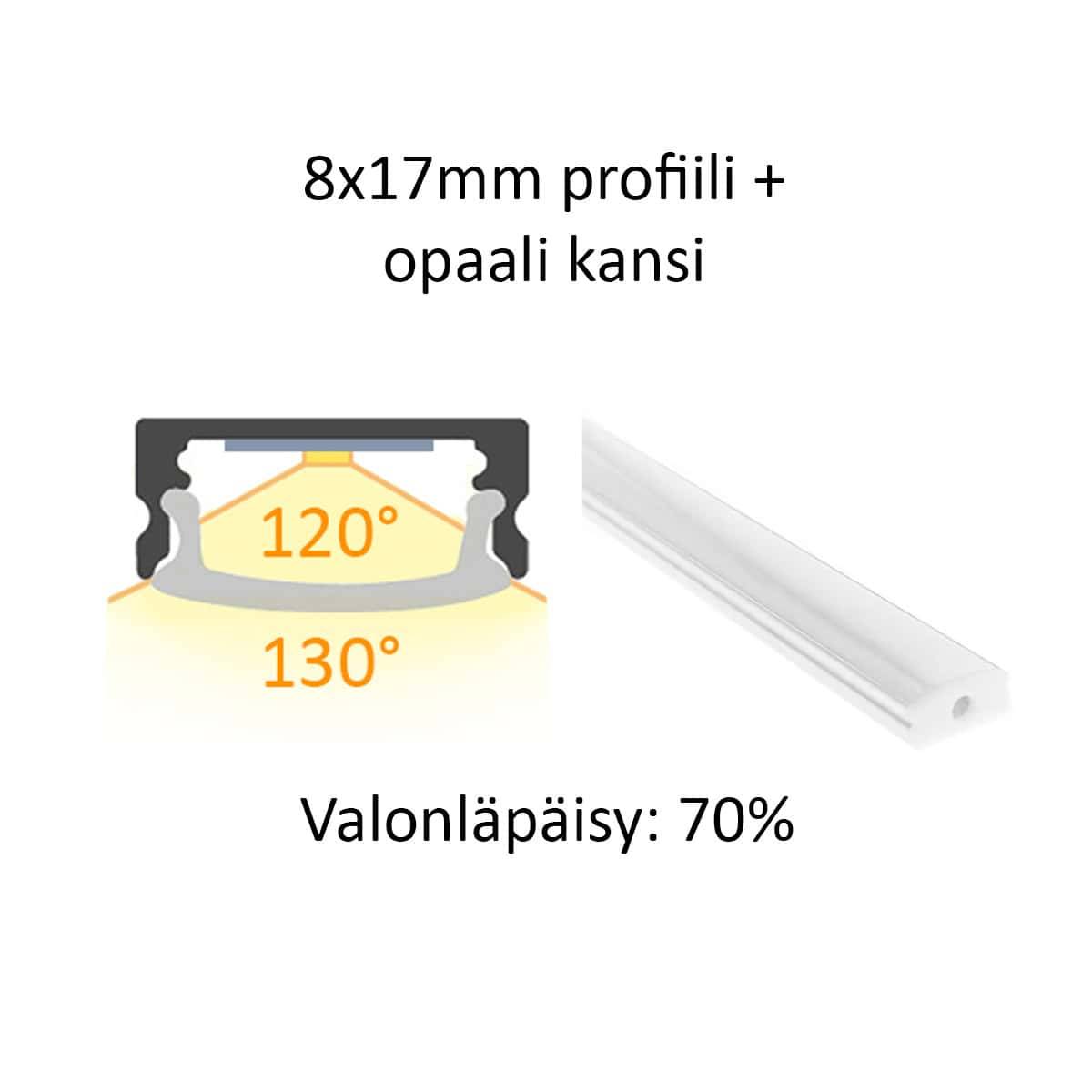

Difusor opalino (ópalo)
- Pros: menos deslumbramiento, desvanece el punteado de la tira led
- Contras: menor transmisión de la luz (el difusor se come parte de la potencia luminosa)
- Típico: La luz suave no hace sombras nítidas y a menudo se percibe como agradable.

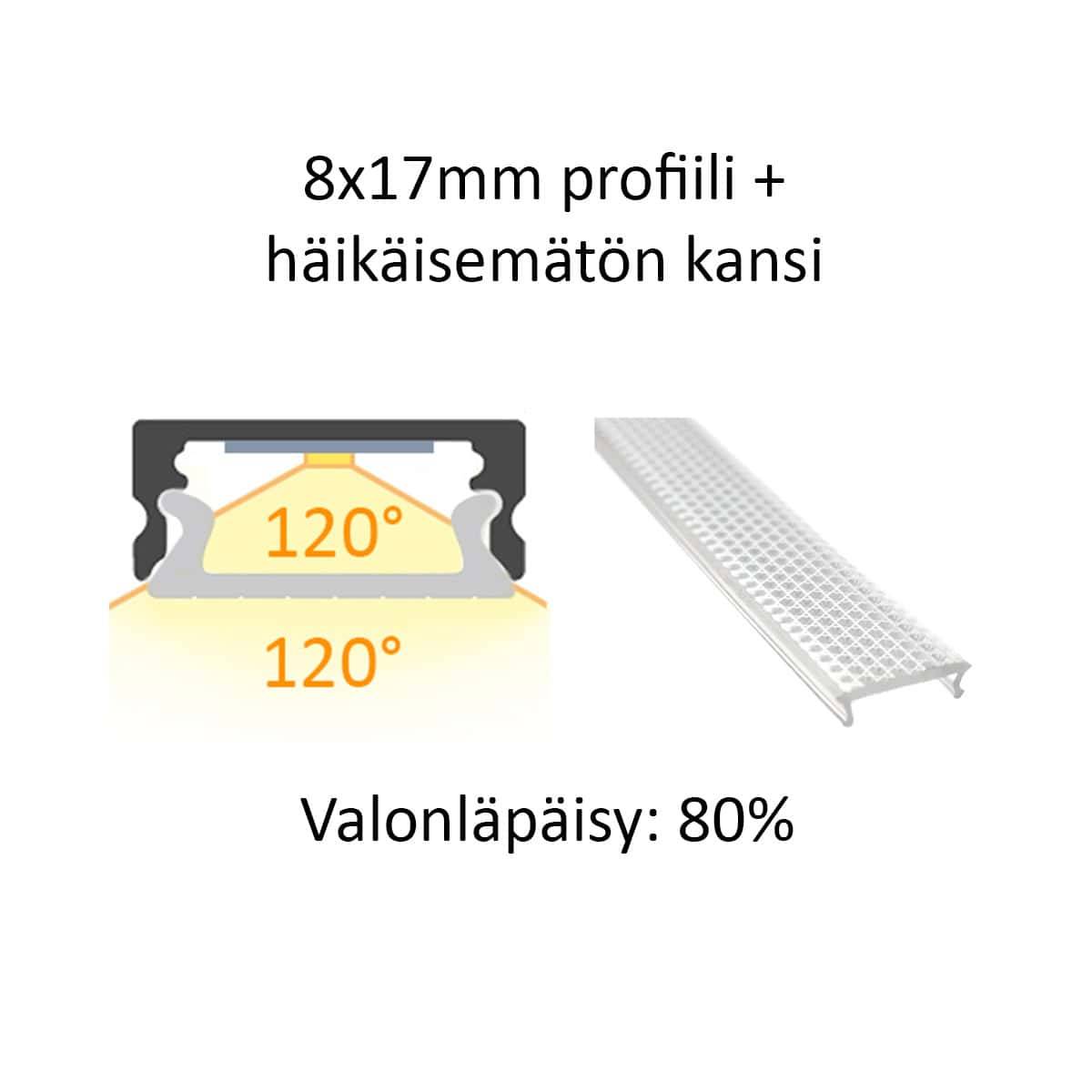

Prisma (microprisma)
- Pros: control del deslumbramiento (reduce el deslumbramiento lateral), difumina la nitidez milimétrica de la tira LED
- Contras: puede reducir la potencia luminosa y modificar la distribución de la luz (según el diseño).
- Típica: Adecuada para aplicaciones en las que la luminaria está cerca del ojo, como los puestos de trabajo. Muy popular para la iluminación de tareas en espacios públicos.

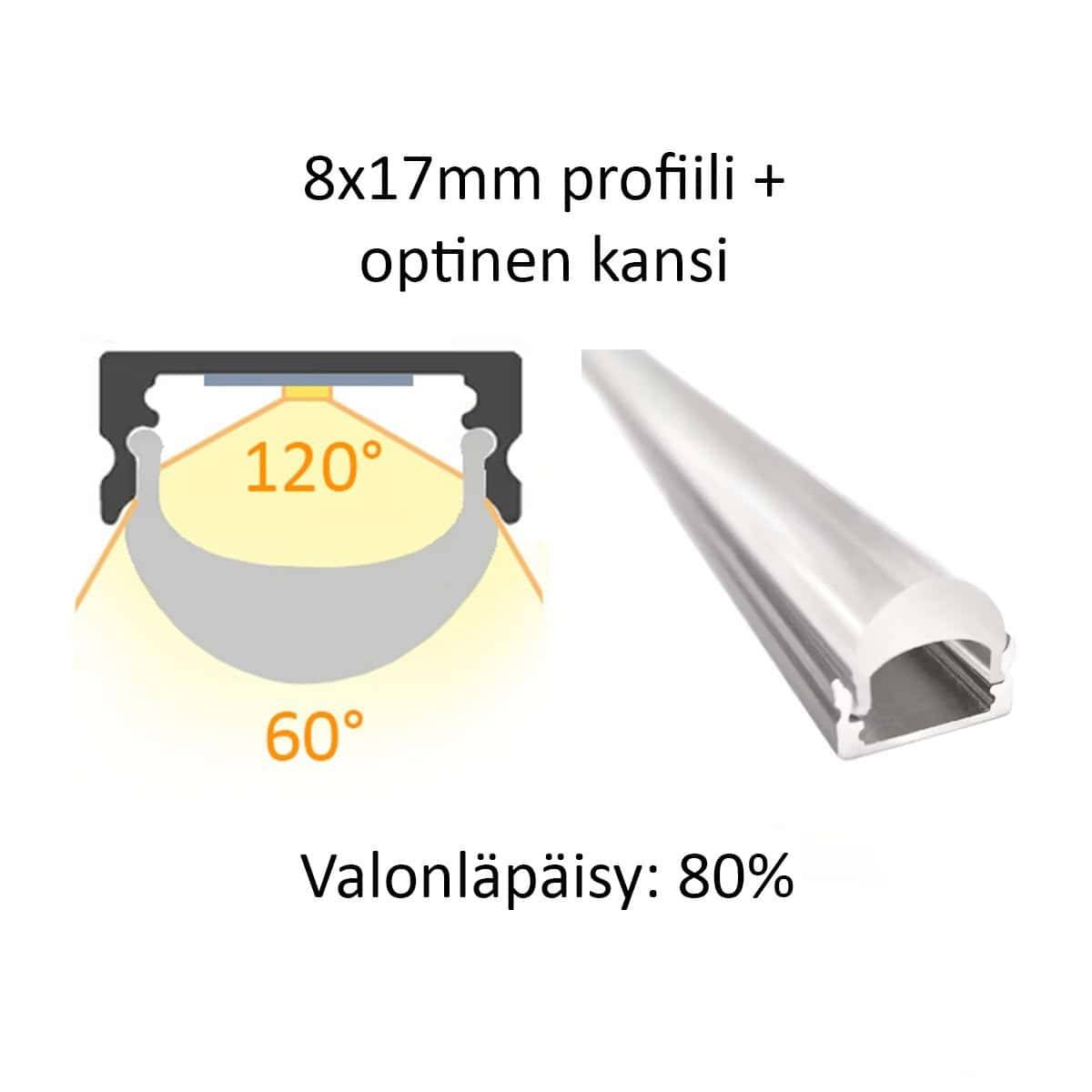

Cubierta óptica (óptica)
- Pros: control del deslumbramiento (reduce el deslumbramiento lateral), fuerte direccionalidad (la luz llega más lejos). Diferentes ángulos, diferentes perfiles de altura
- Contras: la cinta led se transparenta, los defectos de la pared quedan resaltados
- Típico: Adecuado para su uso en espacios altos, este difusor permite alejar la luz.

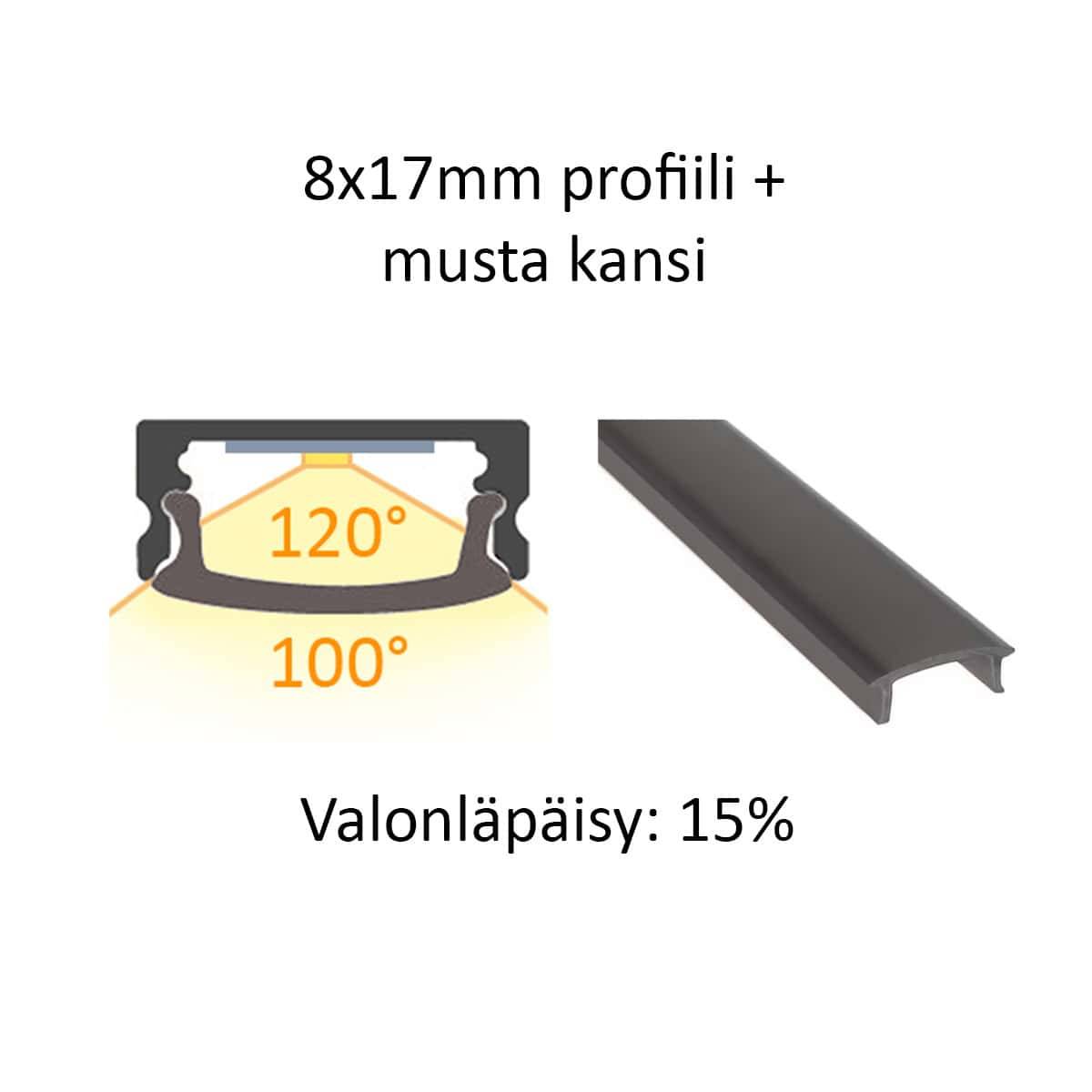

Cubierta negra (negra)
- Pros: perfil led invisible sobre fondo negro cuando las luces están apagadas
- Contras: la tira de leds se ve cuando está atenuada, ¡se come el 85% del nivel de luz!
- Típico: Adecuado para utilizar sobre fondo negro en cornisas, techos, etc. cuando se desea más impacto visual que luz propiamente dicha.

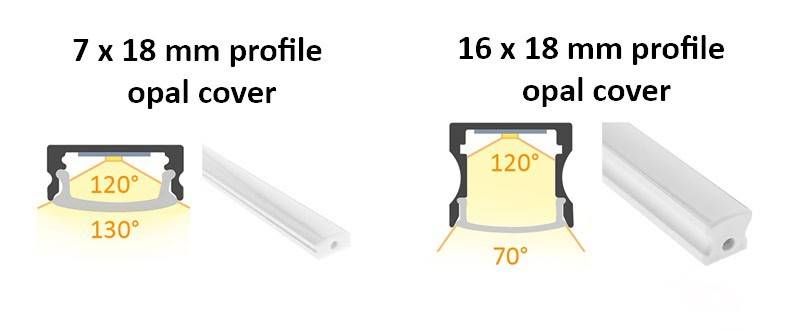

Altura del perfil y difusor
A continuación se muestra una tabla que muestra el efecto del perfil sobre el ángulo de apertura de la tira de luz LED. El perfil de la tira de LED utilizada en este ejemplo tiene 12 mm de ancho y una altura de pared de 5 mm o 15 mm.
| Altura del perfil | Tipo de luz | Geometría ligera de perfil | Difusor transparente (85-90%) | Difusor opalino (70-80%) | Difusor Prisma (80-90%) | Difusor óptico (80-90%) |
|---|---|---|---|---|---|---|
| 5 mm | ampliamente esclarecedor | 100° | Ángulo de luz: 90-110° Deslumbramiento: medio | Ángulo de iluminación 95-115° Deslumbramiento: bajo | Ángulo de iluminación 90-105° Deslumbramiento: bajo | Ángulo de iluminación 60° Deslumbramiento: bajo |
| 15 mm | iluminación central | 45° | Ángulo de iluminación: 40-55° Deslumbramiento: medio | Ángulo de iluminación: 45-65° Deslumbramiento: bajo | Ángulo de iluminación: 40-60° Deslumbramiento: muy bajo | Ángulo de iluminación 30° Deslumbramiento: muy bajo |

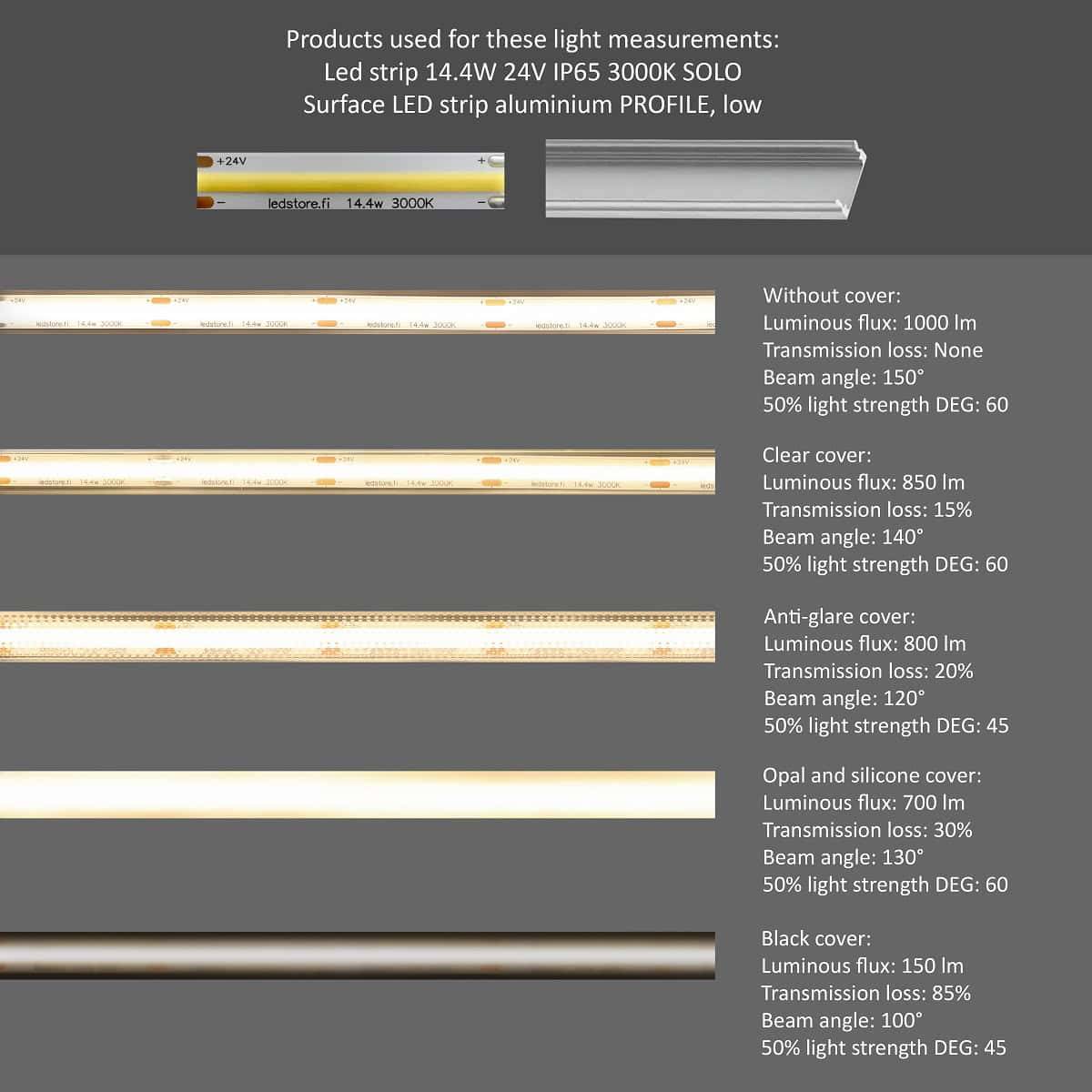

Efecto del difusor y del perfil en la luminosidad
El embalaje de las tiras de LED suele indicar los lúmenes (flujo luminoso) por metro, que indican la cantidad de luz que emite el producto. Sin embargo, el usuario suele interesarse por los lux (iluminancia) sobre una encimera o el suelo.
El lux depende en gran medida de la distribución de la luz. Un ángulo de apertura más estrecho aumenta la intensidad de la luz en el centro, mientras que un ángulo de apertura más amplio iguala la luz pero disminuye la intensidad en el centro. Las diferencias en el ángulo de apertura ayudan a explicar por qué la misma tira LED tiene un aspecto diferente según la elección del perfil y el difusor.
Ejemplo: ¿por qué una cuña más estrecha se siente más brillante?
Si la misma cantidad de flujo luminoso se dirige a una zona más pequeña, la luz se concentra, es decir, los lux aumentan en la zona central y disminuyen en los bordes. Un perfil ligeramente más alto o un difusor óptico de estrechamiento producirán una luz más brillante y concentrada en el escritorio. Los lúmenes son los mismos que con un perfil bajo, pero el brillo de la luz se concentra en una zona más pequeña.
Efecto del difusor y del perfil sobre el deslumbramiento
El deslumbramiento se produce cuando una luz brillante incide en el ojo desde un ángulo incómodo. Estos objetos suelen incluir soluciones de iluminación de bajo nivel en las que la fuente de luz está a la altura de los ojos (puestos de trabajo), puntos de luz directamente visibles (escaleras, iluminación de paredes orientadas hacia delante) y luces sobre superficies brillantes (luces planas de cocina).
Control del deslumbramiento con perfil y difusor
- Elige un perfil más profundo: las paredes altas estrechan el ángulo de apertura → menos deslumbramiento
- Elige un difusor opalino: superficie luminosa más suave → menos deslumbramiento
- Elige un difusor prismático: controla los "ángulos altos" → menos deslumbramiento
Efecto del difusor y el perfil en el aspecto de los LEDs
Los "puntos calientes" se refieren a puntos LED o puntos brillantes que sobresalen a través de la cubierta del perfil. Tenlo en cuenta al elegir tanto la tira LED como el perfil.
En la separación puntual de la tira LED influyen el tipo de tira LED, la altura del perfil, el tipo de difusor y la forma de montar el perfil. Además, la atenuación de la tira LED aumenta el moteado, lo que también conviene tener en cuenta.
Cómo evitar que aparezcan puntos led
- Cuanto más alejado esté el dif usor de la superficie de la tira LED, menos destacarán los puntos LED. Al elegir un perfil más profundo, consigues una luz más uniforme.
- Cuanto más opaco sea el difusor, menos se verá la punta de la tira de LED. Elige un difusor opalino para reducir el moteado.
- Elige la tira led más densa posible. Las tiras de led SMD suelen ser punteadas, mientras que las tiras de led COB son planas. Las tiras de LED con 120 circuitos de LED por metro son planas en aplicaciones de perfil bajo y difusor opal cuando la tira no está atenuada.
- Avellana los agujeros de los tornillos si vas a fijar el perfil taladrando los tornillos a través del perfil. De lo contrario, la tira LED quedará elevada por encima de los tornillos, lo que se mostrará como un punto más brillante en el difusor. También puedes evitarlo fijando el perfil con abrazaderas.
Perfil de tira LED y cubiertas - recomendaciones por destino
Notas y consejos sobre cómo elegir el perfil de tira LED adecuado para cada aplicación.

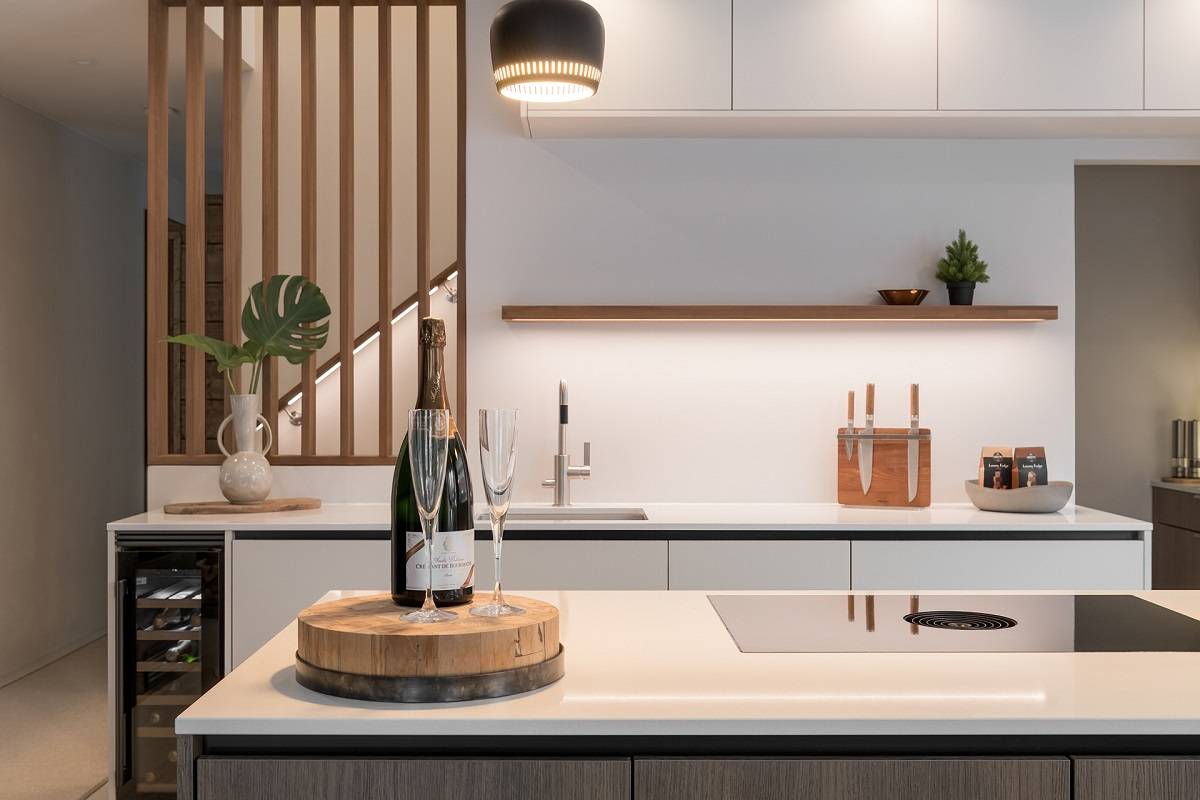

Encimera de cocina
La combinación más habitual, con diferencia, es un perfil bajo y un difusor opalino. El perfil bajo se utiliza para que el lateral del perfil no sea visualmente visible en la cocina, y el difusor opalino se utiliza para igualar al máximo los puntos de luz. ¡Los niveles de brillo reflejan claramente la puntualidad! El separador suele tener 50 cm de altura, para que la luz se distribuya bien por todo el nivel.
- Si el nivel es brillante (óxido o piedra): selecciona la cubierta opalina para que el moteado no aparezca en el reflejo del nivel brillante, y el perfil que desees (bajo es el más discreto).
- Para una potencia máxima (nivel mate): elige una cubierta transparente para maximizar la potencia luminosa, y un perfil más profundo para reducir el deslumbramiento lateral y ocultar la tira a la vista.
Iluminación indirecta (barra luminosa, cubierta, techo)
- Para una luz suave: elige una cubierta opalina para suavizar las sombras y el perfil que desees.
- Para maximizar el flujo luminoso: Selecciona un difusor brillante o un difusor direccional.
¡Consejo 1! Cuando el espacio sea alto, utiliza un difusor direccional para maximizar el alcance de la luz a niveles altos.
¡Consejo 2! Para que tu desplegable tenga un borde limpio, utiliza un perfil que se ajuste al borde de la placa de yeso.
Estanterías y vitrinas
- Para minimizar el deslumbramiento: elige una cubierta opalina y un perfil de 45 grados para dirigir la luz lejos del espectador.
- Para una instalación minimalista: elige una tapa opalina y un perfil empotrado que quede a ras de la balda.
¡Consejo! Puedes iluminar una estantería abierta con un perfil empotrado a 45 grados que dirija la luz hacia la pared trasera. El deslumbramiento es mínimo y la superficie de la pared trasera queda bellamente acentuada.
Lista de control
Ten en cuenta estas cosas cuando elijas tu perfil y tu difusor.
- ¿Es visible la fuente de luz? En caso afirmativo, prefiere ópalo o prisma.
- ¿Necesitas luz a lo ancho o hacia abajo en la encimera? Ancho: perfil más bajo. Bajo: perfil más profundo.
- ¿Se trata de maximizar la potencia luminosa? Difusor claro y direccionalidad razonable.
- ¿Quieres un look suave? Opal y distancia suficiente del LED al difusor.
- ¿El entorno es oscuro o claro? Los entornos oscuros suelen requerir más flujo luminoso o una mejor direccionalidad.
- ¿Es una encimera o un puesto de trabajo? Centrado en el control del deslumbramiento: perfil más profundo + opal/prisma.
- ¿Quieres asegurarte del resultado? Pide IES/LDT o haz una medición de lux con un piloto.
¡Consejo! Indícanos la aplicación de la tira LED, la altura de instalación prevista y el nivel de luz deseado, ¡y te propondremos la mejor solución para tus necesidades!
Guías de instalación de tiras de luz led
- Corte de tiras de luz led - Corte de tiras de luz led y sustitución de tiras de luz led
- La tira de luz led no se enciende - Por qué la tira de luz led no se enciende, repasamos las razones
- Tira de luz led parpadeante - ¿Por qué parpadea una tira de luz led? Hay muchas razones y vamos a repasarlas todas.
- Vida útil de las tiras de luz led - ¿Qué afecta a la vida útil y por qué otras tiras duran más?
- Montaje de tiras de luz led - ¿Cómo se monta una tira de luz led en interiores o exteriores? ¿Qué debo tener en cuenta?
- Conectar una tira de luz led a un transformador - ¿Cómo conecto una tira de luz led a distintos tipos de transformadores?
- Conexión de tiras de luz led RGB - ¿Cómo conecto una tira de luz led RGB a diferentes dispositivos de control?
- Alargador de tira de luz led - ¿Cómo se sueldan las juntas? Una pequeña guía de soldadura para el principiante.
- Conexión en paralelo de una tira de luz led - ¿Qué es la conexión en paralelo y cómo hacerla para una tira de luz led?
- Efecto del perfil de la tira Led sobre la luz - ¿Cómo afectan a la luz la altura del perfil y la cubierta?
Especialista en tiras de led
LedStore es experta en iluminación LED y diseño de iluminación desde 2010. Tenemos nuestro propio departamento de diseño de productos, por lo que nuestros productos son técnicamente punteros. Los productos tienen una garantía de hasta 7 años. También realizamos el mantenimiento de la iluminación.
Nos centramos en luminarias de temperatura controlada y alta reproducción cromática, para que funcionen con brillantez y duren mucho tiempo. Fabricamos aprox. 500 diseños de iluminación para las obras de nuestros clientes. Lee más aquí o encarga un diseño. ¿Lo sabías? ¡LedStore ofrece diseño de iluminación a partir de 169 euros para toda la casa!
Tiras de led a medida
Ofrecemos un servicio de tiras de LED a medida, es decir, tiras de LED a medida en perfil de aluminio. También instaladas.
Recuerda que siempre estamos disponibles para apoyarte en el camino, por correo electrónico(myynti@ledstore.fi) y por teléfono (045 251 4510). Como siempre, no dudes en compartir fotos de tus propios proyectos en las redes sociales #ledstorefi IG y ledstorefinland FB. Nos encanta ver las cosas chulas que se hacen con nuestros LED, y ayuda a inspirar a quienes aún no están seguros de la potencia y la maravilla de los LED.
¿Sabías que ya tenemos más de 3.500 fotos de nuestras instalaciones LED en nuestra Galería?
PREGUNTAS FRECUENTES
¿El difusor opalino aumenta el ángulo de apertura?
La cubierta opal hace que la luz sea más suave y se perciba más amplia, pero las paredes del perfil pueden seguir limitando los ángulos laterales. El resultado final depende de la profundidad de la tira LED en el perfil y de la estructura del difusor (plano frente a cúpula).
¿Por qué la misma tira LED parece más brillante en un perfil diferente?
La distribución de la luz cambia al variar el perfil: si la luz se concentra en una zona más pequeña, aumentan los luxes en un punto determinado. Además, la transmitancia del difusor afecta a la cantidad de luz que sale del perfil.
¿La tira COB aparece como puntos?
El COB es muy plano, pero la cubierta transparente y el perfil muy bajo pueden seguir revelando puntos discretos cuando se atenúa la tira de LED. Si eliges un difusor opalino, suavizarás el moteado. Con un perfil alto y una cubierta opalina, el moteado se atenuará al máximo.
¿Es siempre mejor una altura de pared de 15 mm?
No. Es más direccional y, a menudo, más cómodo en términos de deslumbramiento. Sin embargo, si quieres una iluminación general amplia y uniforme o una iluminación indirecta, suele ser mejor un perfil más bajo.
¿Claro u opal para la cocina?
Si el perfil de la tira LED es visible, a la altura de los ojos o se refleja en la superficie de la encimera, merece la pena elegir un difusor opalino (o prismático): no hay antiestéticos puntos de luz visibles y hay menos deslumbramiento. Si el perfil de la tira LED está oculto y quieres maximizar la potencia luminosa, un difusor transparente funciona bien.
¿Cuánta luz se pierde en una cubierta opalina?
Varía según el material y la superficie. En general, una cubierta opalina reduce la luz más que una transparente, pero a cambio obtienes una iluminación más suave y a menudo más agradable. La pérdida de luz suele rondar el 20%.
¿Qué es una cubierta prismática y cuándo debes elegirla?
Un prisma (microprisma) es un difusor que reduce el deslumbramiento controlando los ángulos elevados. Es una buena elección cuando el perfil de la tira LED es visible y se desea un acabado agradable y más profesional.
¿Qué es una cubierta óptica y cuándo se utiliza?
La cubierta óptica es un difusor que dirige la luz en función de la profundidad del perfil. Se utiliza en espacios altos o cuando quieres que la luz se lleve más cerca del suelo.
¿Puedo calcular yo mismo el ángulo de apertura?
Tentativamente sí: un perfil más profundo (paredes más altas) suele significar una cuña más estrecha. El valor exacto sólo puede determinarse mediante fotometría (IES/LDT) o medición.
Resumen
El efecto del perfil sobre la luz es mayor de lo que mucha gente espera. La profundidad del perfil afecta a la direccionalidad, el difusor afecta a la suavidad, el deslumbramiento y la salida de luz. Combinando el tipo de perfil adecuado con la cubierta adecuada, mejoras la comodidad y obtienes la luz adecuada donde la necesitas.
