El cableado de las luminarias LED es uno de los aspectos más importantes, pero a menudo menos considerados, de un sistema de iluminación. Unos cables correctamente seleccionados e instalados garantizan que las luminarias funcionen sin problemas, los controles funcionen como deben y la iluminación siga siendo segura.
En este artículo, repasaremos qué tipo de cables se necesitan para la iluminación LED en distintos sistemas -DALI, Zigbee, Triac y otros modos de control- y cómo afectan al cableado las características de las luminarias y los tipos de transformadores. Al final, también obtendrás consejos prácticos para una instalación segura y eficiente.
Domótica y sistemas de control
Cableado DALI
DALI (Interfaz Digital de Iluminación Direccionable) es un sistema profesional de control de iluminación bidireccional. Utiliza su propio bus de control, que puede transportarse por el mismo cable que la tensión de alimentación, siempre que el cableado se realice conforme a la norma DALI.
- Normalmente, para el control DALI se utiliza un cable de 5x1,5 mm² o equivalente.
- La longitud de la línea de control puede ser de hasta 300 metros, mientras que la resistencia total se mantiene por debajo de 2 ohmios.
- Una línea DALI puede conectar varias luminarias y controladores en el mismo bus.
Un transformador de grupo DALI centralizado facilita las instalaciones en lugares grandes. Recuerda que un maestro DALI puede gestionar normalmente 64 dispositivos. Ahorrarás direcciones utilizando transformadores de grupo.
Ver productos DALI

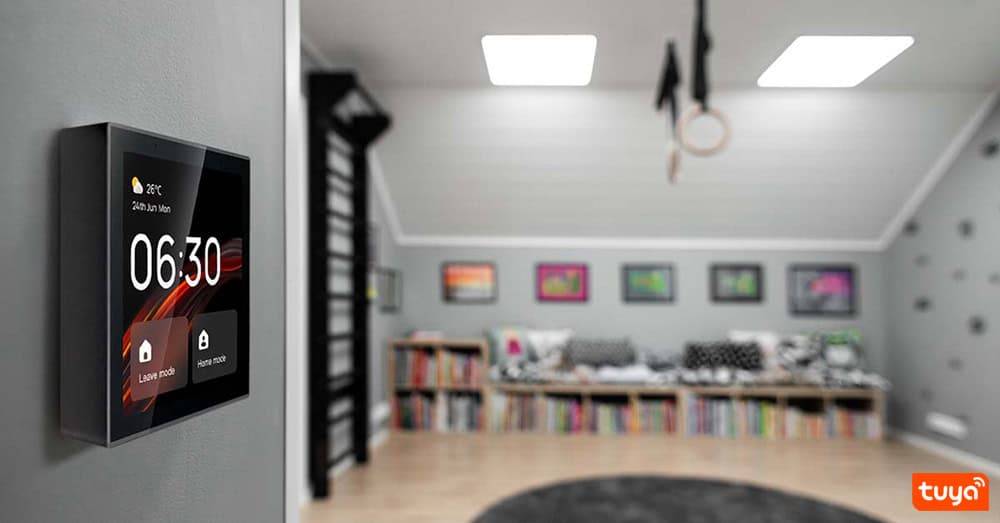

Zigbee y otros sistemas inalámbricos
Zigbee, WiFi y Bluetooth Mesh permiten el control inalámbrico, pero sigue siendo necesario el cableado para conectar la fuente de alimentación. Las señales de control son inalámbricas, pero las luces LED siguen necesitando un cable de CC del transformador. ¡Así no necesitarás cables para los interruptores!
- Evita tendidos de cable largos (+15 m) para mantener baja la caída de tensión del transformador
- Utiliza un cable apantallado si los cables discurren junto a otros cables eléctricos.
- Recomendamos transformadores de grupo (normalmente de 24 V), para facilitar el control.

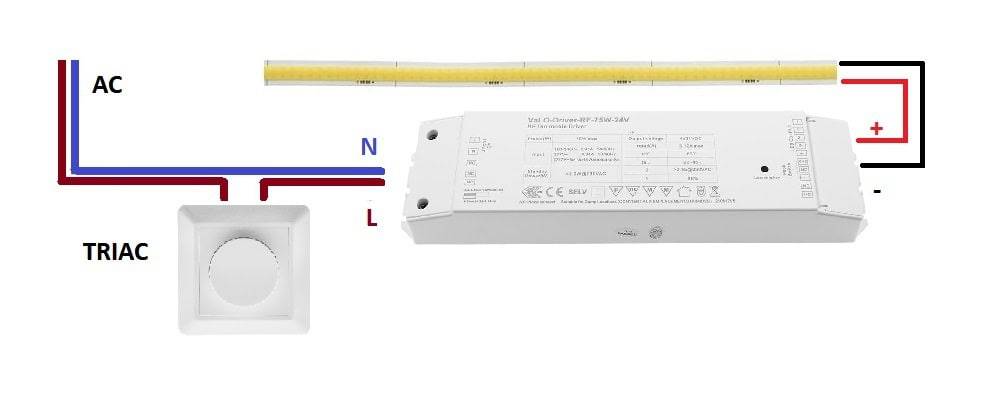

Reguladores triac (230 V)
La regulación por triac es una forma tradicional y sencilla de controlar las luminarias LED directamente desde la red de 230 V. El cableado suele ser similar al de las bombillas halógenas convencionales.
- Normalmente se utiliza cable de 3 conductores (L, N, Tierra), aunque casi todos los transformadores de buena calidad son de Clase 2 (doble aislamiento) y no necesitan tierra.
- Un LED regulable requiere un transformador compatible con Triac.
- Normalmente se utiliza un cable MMJ, por ejemplo de 3x1,5 mm².
Características y cableado de las luminarias
Las características técnicas de la luminaria determinan cuántos hilos se necesitan en el cable. Esto es especialmente importante cuando las luminarias se controlan mediante diferentes tonos o colores. Es aconsejable tener en cuenta el cableado antes de cablear las luminarias para evitar tener que hacer correcciones a posteriori.
Así que ahora hablamos del cable entre el transformador y la(s) luminaria(s).

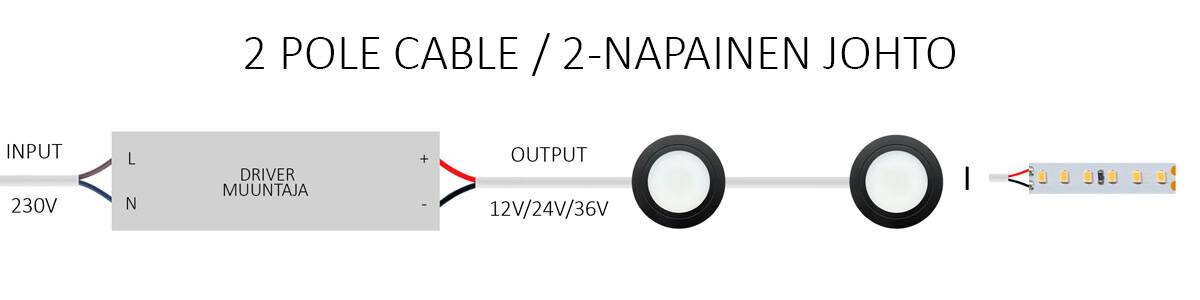

Cableado de luces LED monocromáticas
Las lámparas LED monocromáticas utilizan un cable de 2 polos: positivo (+) y negativo (-). Así que instálalas como se muestra en la imagen del TRIAC de arriba.
- Conmutación: + rojo (normalmente), - negro (normalmente)
- Utiliza cable de 2x0,5 mm² para tramos cortos (máx. 15 m), de 2x0,75 mm² o más grueso para tramos más largos.
Cableado de luz LED CCT (temperatura de color regulable)
Las luminarias CCT (Temperatura de Color Correlacionada) tienen elementos LED blancos cálidos y fríos que se controlan por separado. Esto requiere un cable de 2-3 polos.
2 Conducción La lámpara CCT funciona de forma que el positivo y el negativo cambian de polarización 1000 veces por segundo, por lo que no es visible para el ojo. Así cambiamos la temperatura y la luminosidad.
- Conmutación: - CW (blanco frío), + WW (blanco cálido).
- Utiliza cable de 2x0,5 mm² para tramos cortos (máx. 15 m), de 2x0,75 mm² o más grueso para tramos más largos.

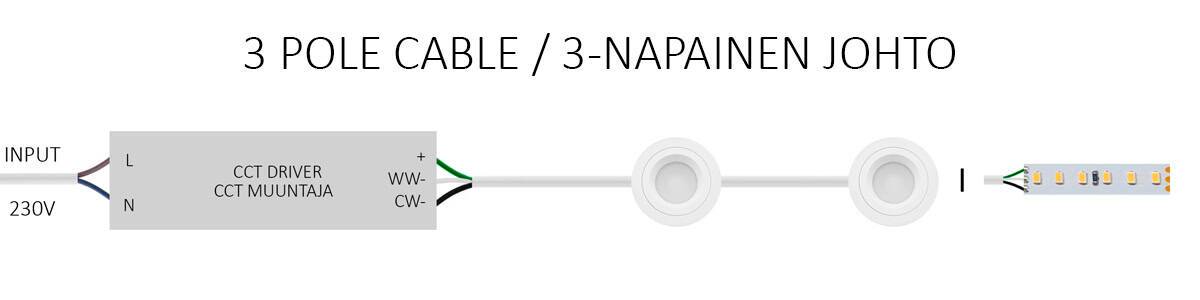

La lámpara CCT de 3 conductores (la más común) funciona con el positivo (+) dividido, pero la tensión entre los conductores frío y caliente se modifica para que la tensión total siga siendo la misma. Por tanto, a mitad de camino, la tensión no debe duplicarse (plena potencia al frío y al caliente simultáneamente), lo que rompería la luminaria.
- Conmutación: + (común), CW (blanco frío), WW (blanco cálido).
- Utiliza cable de 3x0,5 mm² para tramos cortos (máx. 15 m), de 3x0,75 mm² para tramos más largos.

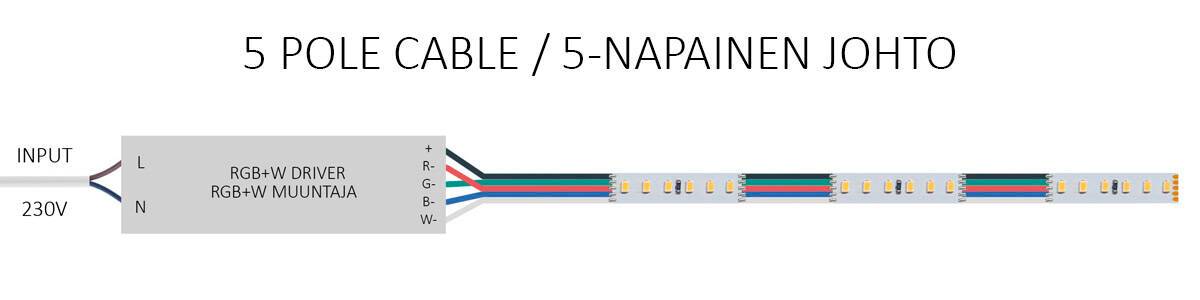

Luminarias RGB y RGBW
En las luminarias RGB, cada color (rojo, verde, azul) necesita su propio conductor y un positivo común. El cableado se realiza con un cable de 4 patillas. RGBW añade un cuarto canal para el LED blanco y se cablea con un cable de 5 patillas.
- Conexión: + (común), RGB = 4 hilos, (R, G, B, +)
- Conexión: + (común) RGBW = 5 hilos (R, G, B, W, +)
- Utiliza cable de 4/5x0,0,32 mm² para tramos cortos (máx. 10 m), de 4/5x0,5 mm² para tramos más largos.

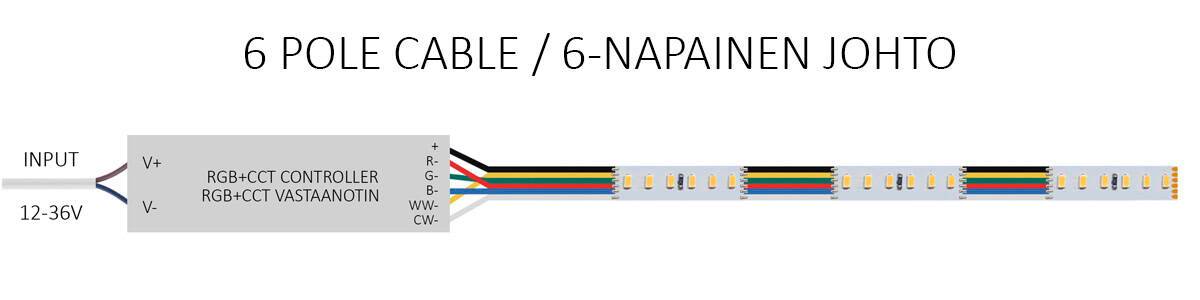

Sistemas RGB+CCT
RGB+CCT combina color y blanco regulable en una sola luminaria. Esto significa que el cableado se realiza con un cable de 6 clavijas. Además, la tira de LED RGB+CCT se controla mediante un receptor montado entre el transformador y la tira de LED. Así que necesitas un transformador de base independiente y un receptor que se adapte a tu sistema.
- Conexión RGB, cálido y frío = 6 hilos (R, G, B, cálido, frío, +)
- Utiliza siempre cable LED de alta calidad, de cubierta blanda y doble aislamiento.
- Comprueba que el controlador y la luminaria admiten el mismo esquema eléctrico.
Descubre la gama de cables LedStore.
Echa un vistazo a las diferentes soluciones de cable de interconexión de LedStore.
Cableado con transformadores propios frente a transformadores de grupo
Luminarias con transformadores propios
Se puede seleccionar un transformador para cada luminaria. Se trata de una solución rápida y sencilla, por ejemplo en proyectos de renovación en los que no se desean controles centralizados o en los que no se desea/puede hacer una trampilla de servicio para un transformador de grupo.
- Cada luminaria tendrá su propia alimentación de 230 V.
- El transformador puede ocultarse en las estructuras del techo o detrás de una luminaria a través de la misma abertura
- Menos diseño, pero más articulaciones.
- Con transformadores Triac, selección del color desde la palanca, en la fase de instalación (regulación, sin ajuste continuo del CCT después de la instalación).
- DALI / Zigbee cada luminaria tiene su propia dirección (solución laboriosa, pero permite un control continuo del CCT incluso después de la instalación).
Transformadores de grupo y soluciones centralizadas
Un sistema con transformador de grupo significa que un transformador eficiente alimenta varias luminarias. Esto reduce las fuentes de calor y facilita el mantenimiento, además de garantizar que todas las luminarias del grupo obedezcan al control de la regulación y la temperatura de color.
- En los sistemas de 24 V, el grosor del cable desempeña un papel importante: un cable demasiado fino provocará caídas de tensión. por ejemplo, 0,5 mm² máx., 10/15 m
- Mantén la longitud total del cable desde el transformador hasta las luminarias por debajo de 15 m o aumenta la sección transversal.
- Instala el transformador en un lugar de fácil acceso, por ejemplo, en una trampilla de servicio, encima de armarios, en un armario eléctrico.
Descubre los transformadores LED
Consejos prácticos y recomendaciones de instalación
- Elige la sección adecuada: menos de 10 m: 0,5 mm² / 5-15 m: 0,75-1,5 mm² / más de 15 m: 2,5 mm²+
- Ten en cuenta la tensión: los sistemas de 12 V tienen una caída de tensión mayor que los de 24 V.
- Coloca los controladores y transformadores de forma sensata: fáciles de mantener, pero ocultos.
- Utiliza conectores y cintas de alta calidad: resistentes al tiempo y al calor.
- Documenta la instalación: marca los transformadores, los tendidos de cables y los controles para su mantenimiento.
Resumen
| Tipo de luminaria | Número de cables | Tensión típica | Método de entrega |
|---|---|---|---|
| Monocromo | 2 | 12/24V | ON/OFF o regulación |
| CCT | 2/3 | 12/24V | Control de la temperatura de color |
| RGB | 4 | 12/24V | Guía de colores |
| RGBW | 5 | 12/24V | Control de color + blanco |
| RGB+CCT | 6 | 12/24V | Control total del color y de la temperatura del color |
Resumen
El tipo adecuado de cableado LED garantiza que la iluminación funcione exactamente como se ha diseñado: atenuándose suavemente, cambiando de color con precisión y durando años sin problemas. Un diseño eléctrico y de iluminación bien pensado evita problemas durante la fase de instalación.
