Tiras de luz LED interruptor OVI, 12V-24V

Interruptor OVI para tira led. La solución perfecta para puertas de armarios, puertas correderas o cajones. El sensor OVI enciende las luces cuando el obstáculo se encuentra delante del sensor. Rango de detección 1-10cm por delante. Las luces se apagan cuando el obstáculo regresa. Se adapta únicamente a nuestro perfil led de 16x18mm.

Se adapta perfectamente a nuestros perfiles de aluminio de 2500mm de largo. Se puede utilizar con tiras de 12V y 24V. Carga máxima con tira de 12V 96W y con tira de 24V 192W (8A), pero recomendamos calcular un 10% de holgura (es decir, 12V máx. 87W y 24V máx. 174,5W).

Instalación

Soldadura de estaño entre la cinta y el transformador (es decir, salida 12-24V y entrada 12-24V).

• Asegúrese de utilizar un transformador de CC y no uno de CC. La corriente debe estar apagada cuando enciendas el transformador.
• Asegúrese de que el más "+" y el menos "-" están conectados correctamente al transformador. El positivo y el negativo no deben estar conectados de forma cruzada, sino que el positivo debe estar conectado al positivo y el negativo al negativo.
• Estañe el sensor con la cinta en el casquillo, la cinta Led va al cabezal del sensor y el cable de alimentación lejos del sensor.

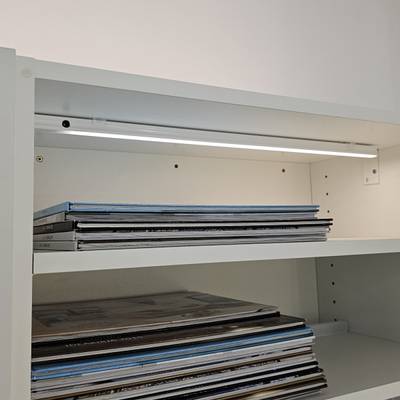

• El sensor OVI se monta taladrando un agujero de 8mm en el lateral del perfil de 16x18mm. La distancia mínima del agujero desde el extremo del perfil es de 40mm.

Utilización del interruptor OVI

• La luz se enciende cuando el obstáculo está a 1-10cm delante del sensor
• La luz se apaga cuando el sensor queda cubierto

Tamaño

Dimensiones del interruptor pendular 10x51 mm más cables de conexión en ambos extremos.
