Relé DALI DT6 300W / 1000W

Relé DALI DT6 ON/OFF 300W / 1000W

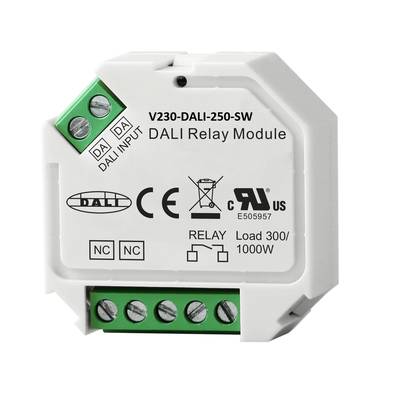

Relé DALI de alta calidad. Puede manejar máx. 300W de carga LED o 1000W de otra carga. El relé tiene una salida que puede ramificarse a más luminarias si es necesario. El relé tiene terminales de tornillo en la entrada y la salida. Puede utilizarse en un sistema DALI2.

Funciona como relé para cualquier tensión entre 8-230W, máx. 4,3A

Garantizado por 5 años

La fuente de alimentación sólo es apta para zonas secas (IP21).

CE, RoHS, SELV

¿Cómo se utiliza el relé DALI DT6?

Amplio rango de tensión

Este relé controla tensiones de 8-230V

Corriente MAX 4.3A para cargas inductivas y resistivas (p.ej. bomba de agua)

Corriente máxima de 1,3 A para cargas capacitivas (por ejemplo, luces LED)

Cableado

Fácil de cablear. Es como cualquier interruptor con interfaz DALI.

Uso como relé DALI para luces LED

Conmuta cualquier luz LED, hasta 300W (230V) 1.3A carga máxima.

• luz LED de 12V, máx. 15W
• luz LED de 24 V, máx. 30W
• 230V Luz LED, máx. 300W

Utilización como relé DALI para una válvula de grifo, por ejemplo

Conectar cualquier dispositivo, hasta 1000W (230V) 4.3A carga máxima. Suelen ser bombas de agua, válvulas, etc. que se pueden controlar a distancia.

• dispositivos de 12 V, máx. 50W
• dispositivos de 24 V, máx. 100W
• dispositivos de 230 V, máx. 1000W

Características de la bobina de relé DALI DT6

• Interfaz DALI-2 integrada, dispositivo DALI DT6
• Para muchos tipos de carga Máx. potencia de salida máx. 1000W
• Entrada y salida con terminales de tornillo, seguro y fiable
• Alta compatibilidad con entrada universal de 8V-230V~
• Tamaño mini, fácil de instalar en una caja de pared de tamaño estándar
• Clasificación IP20, adecuado para aplicaciones de iluminación LED en interiores
• 5 años de garantía

¿Qué es DALI?

La regulación DALI es un sistema de control de la iluminación que utiliza un protocolo digital para comunicarse entre el controlador de iluminación y las propias luminarias. Esto permite un control preciso del brillo y el color de las luces individuales o grupos de luces, así como almacenar y restaurar las condiciones de iluminación preprogramadas. Los sistemas de regulación DALI suelen constar de un controlador DALI que envía los comandos y luminarias compatibles con DALI que pueden recibir y responder a estos comandos.

DALI funciona mejor cuando se diseña y construye desde cero. Esto se debe a que necesita dos cables de control entre los dispositivos.

Las principales características de un sistema DALI son

• Es un protocolo libre Cualquiera puede utilizarlo.
• La certificación DALI2 requiere que los dispositivos fabricados por diferentes empresas funcionen juntos. LedStore sólo utiliza productos certificados.
• DALI es bastante fácil de implementar. Puedes instalar los cables de alimentación y control uno al lado del otro, porque no necesitan estar protegidos. Así, por todas partes pasan 5 cables: L, N, tierra y 2 cables de control (5×1,5 MMJ).
• Los cables se pueden instalar de la forma que se desee, siempre que estén a menos de 100 m del controlador del BUS DALI. La distancia puede ser incluso mayor si se utilizan repetidores. La longitud máxima recomendada de la red DALI es de 300 metros.
• Como DALI utiliza señales digitales para la comunicación en lugar de señales analógicas, los dispositivos tienen los mismos valores de regulación. Esto hace que los grupos de control sean altamente funcionales y precisos.
• El sistema de direccionamiento del sistema (dirección DALI) garantiza que cada dispositivo o grupo pueda controlarse individualmente.
• Un solo maestro DALI puede controlar hasta 64 ECD DALI.
• Un maestro DALI puede controlar hasta 64 dispositivos DALI ECG.
• Un maestro DALI puede controlar hasta 16 grupos.
• Un maestro DALI puede controlar hasta 16 escenas.

Terminales DALI

DALI es difícil de entender para un principiante. ¿Qué significan todos estos términos? A continuación te los resumimos

Maestro DALI

Un maestro DALI es un centro de control o corazón, que normalmente también contiene la fuente de alimentación para el bus DALI. El maestro DALI es el cerebro del sistema y controla todos los dispositivos. Dependiendo del maestro, se puede programar y utilizar de diferentes maneras.

• Se establece una conexión USB entre el ordenador y el maestro y se instala el software DALI en el ordenador.
• Versión IOT en la que el máster se controla mediante un teléfono móvil/tableta de forma inalámbrica a través de la misma red Wlan.

Bus DALI

Mientras que el maestro DALI es el corazón del sistema, el bus DALI es la arteria. Transporta todos los comandos digitalmente entre todos los dispositivos. El bus es un cable de 2 polos que se conecta a CADA dispositivo DALI. La longitud máxima del bus suele ser de 300 metros. El bus se puede ampliar con repetidores/fuentes de alimentación o añadiendo maestros DALI.

Fuente de alimentación del bus DALI

Suele estar incluida en el maestro DALI. Su función es mantener la tensión del bus, el bus lleva una tensión de 100-300mA 16V que transporta información.

ECG

ECG son las siglas de Electronic Contor Gear, es decir, cualquier dispositivo que suministre tensión a las luces, etc. Esto incluye transformadores DALI y relés DALI. Un maestro DALI puede controlar hasta 64 dispositivos ECG (SALIDA).

ECD

ECD son las siglas de Electronic Control Device, un dispositivo que controla dispositivos como botones DALI y sensores DALI. Un maestro DALI puede controlar hasta 64 (ENTRADA) ECDs.

Grupo

En DALI, los dispositivos pueden añadirse a grupos. Un maestro DALI puede tener hasta 16 grupos. El propósito de un grupo es reducir el número de señales DALI en la red y facilitar la operación. Cuando un grupo recibe una orden, por ejemplo, de atenuación, todos los dispositivos DALI de ese grupo se atenúan. Por tanto, los dispositivos del grupo se comportan de forma idéntica. Si desea que los dispositivos del grupo estén a distintos niveles, se trata de una escena.

Escena

En DALI, las escenas se pueden programar/almacenar en botones. En un maestro DALI puede haber hasta 16 escenas. Éstas tienen valores entre 0 y 15. El propósito de una escena es crear diferentes modos de iluminación.

Por ejemplo, el 50% de la potencia de un foco en un salón y el 80% de la potencia de una tira de luz LED con un solo comando. Esto facilita el uso cotidiano.

Ventajas de la regulación DALI

La regulación DALI es una tecnología de control de la iluminación eficiente y flexible que ofrece muchas ventajas sobre los sistemas de regulación analógicos tradicionales. Su precisión, eficiencia energética, escalabilidad y capacidad de integración con otros sistemas de automatización de edificios la hacen muy adecuada para una amplia gama de aplicaciones en edificios comerciales, industriales y residenciales. Estas son las ventajas de la regulación DALI:

• Precisión: la regulación DALI permite un control preciso de la luminosidad y el color de luces individuales o grupos de luces, lo que puede resultar especialmente útil en edificios comerciales, industriales y residenciales.
• Eficiencia energética: la regulación DALI puede ayudar a reducir el consumo de energía y disminuir los costes operativos al permitir un control preciso del brillo y el color de las luces.
• Escalabilidad: los sistemas de regulación DALI pueden ampliarse fácilmente para controlar un gran número de luces, lo que los hace muy adecuados para grandes proyectos comerciales o industriales.
• Integración: los sistemas de regulación DALI pueden integrarse fácilmente con otros sistemas de automatización de edificios, como los sistemas de climatización y seguridad, lo que permite un mejor control y automatización de la iluminación del edificio.
• Flexibilidad: la regulación DALI permite una amplia gama de opciones para controlar las luces, desde el simple encendido y apagado hasta opciones de control más avanzadas, como el establecimiento y restablecimiento de condiciones de iluminación preprogramadas
• .Estándar común: garantiza que los dispositivos de distintos fabricantes funcionen siempre de la misma forma cuando se conectan entre sí.Estándar común: garantiza que los dispositivos de distintos fabricantes funcionen siempre de la misma forma cuando se conectan entre sí.
• Fácil de instalar: gracias a la tecnología de fibra óptica DALI, no es necesario dividir las luces en zonas ni controlar el cableado. Los sistemas DALI tienen dos cables conectados. Estos cables controlan todos los dispositivos. Los instaladores no tienen que estar pendientes de todo porque no necesitan saber cómo se instalarán finalmente las luces.
• Fácil de cambiar: puedes hacer cambios en la configuración rápidamente. Después de un tiempo, es posible que desee cambiar las luces y conseguir algo más bonito. Con el software centralizado, puedes cambiar fácilmente los perfiles de iluminación

Si quieres saber más sobre el tema, hemos escrito sobre la regulación DALI en nuestro blog bajo el título Regulación DALI: sistema de iluminación digital
