Controlador LED de pared DALI CCT, DT8 para bus DALI

Regulador DALI, controlador CCT, DT8 con ranuras de memoria

regulador y controlador DALI DT8 de 4 grupos para luminarias LED ajustables CCT. Con este dimmer puede regular todas nuestras luminarias ajustables CCT, como los paneles led CCT y las tiras led CCT. El regulador también ajusta la temperatura de color de forma continua de blanco cálido a blanco frío (por ejemplo, 2500-6500K) cuando se añaden fuentes de alimentación DALI.

un dimmer de 4 grupos es una buena elección cuando se desea controlar varios grupos de luces desde el mismo lugar.

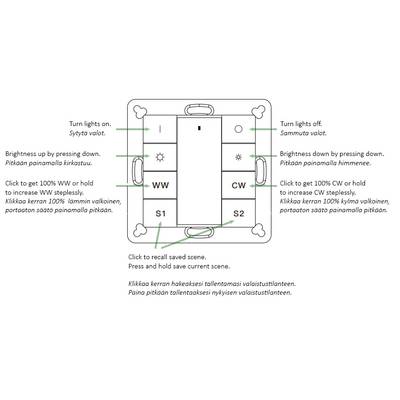

El regulador tiene un moderno panel táctil blanco desde el que se puede controlar el nivel de luz y el color de la luz, así como almacenar 4 ajustes de memoria.

Características del regulador DALI CCT

• Alimentación a través de bus DALI, no requiere fuente de alimentación adicional.
• Ajuste de la temperatura de la luz de cálida (Warm White) a fría (Cool White), con regulación continua.
• 2 ranuras de memoria para los ajustes deseados.
• Regulación de 0 a 100%
• Compatible con los marcos habituales de 55 mm, p. ej. SCHNEIDER, Berker, GIRA, JUNG, MERTEN, etc.

¿Qué es DALI?

La regulación DALI es un sistema de control de la iluminación que utiliza un protocolo digital para comunicarse entre el controlador de iluminación y las propias luminarias. Esto permite un control preciso del brillo y el color de luces individuales o grupos de luces, así como almacenar y recuperar situaciones de iluminación preprogramadas. Los sistemas de regulación DALI suelen constar de un controlador DALI que envía comandos y luces compatibles con DALI que pueden recibir y responder a estos comandos.

DALI funciona mejor cuando se diseña y construye desde cero. Esto se debe a que se necesitan dos cables de control entre los dispositivos.

Las principales características de DALI son

• Es un protocolo gratuito Cualquiera puede utilizarlo.
• La certificación DALI2 requiere que los dispositivos fabricados por diferentes empresas funcionen juntos. LedStore sólo utiliza productos certificados.
• DALI es bastante fácil de implementar. Puedes instalar los cables de alimentación y control uno al lado del otro, porque no necesitan estar protegidos. Así que 5 cables van por todas partes: L, N, tierra y 2 cables de control (5×1,5 MMJ)
• Los cables pueden instalarse como se desee, siempre que estén a menos de 100 m del controlador del BUS DALI. La distancia puede ser incluso mayor si se utilizan repetidores. La longitud máxima recomendada de la red DALI es de 300 metros.
• Dado que DALI utiliza señales digitales para la comunicación en lugar de señales analógicas, los dispositivos tendrán los mismos valores de regulación. Esto hace que el control de los grupos de control sea altamente funcional y preciso.
• El sistema de direccionamiento del sistema (dirección DALI) garantiza que cada dispositivo o grupo pueda controlarse individualmente.
• Con un maestro DALI se pueden controlar hasta 64 dispositivos DALI ECD
• Con un maestro DALI se pueden controlar hasta 64 dispositivos DALI ECG
• Un maestro DALI puede controlar hasta 16 grupos
• Un maestro DALI puede controlar hasta 16 escenas

Términos DALI

DALI es difícil de entender para un principiante. ¿Qué significan todos estos términos? Estos son algunos de ellos

Maestro DALI

Un maestro DALI es un centro de control o corazón que normalmente también contiene la fuente de alimentación para el bus DALI. El maestro DALI es el cerebro del sistema que controla todos los dispositivos. Dependiendo del master, se puede programar y manejar de distintas formas.

• USB al ordenador y se conecta el master y se instala el software DALI en el ordenador.
• Versión IOT en la que el máster se controla mediante un teléfono móvil/tableta de forma inalámbrica en la misma red Wifi

Bus DALI

Si el maestro DALI es el corazón del sistema, el bus DALI es la arteria. Transporta digitalmente todos los comandos entre todos los dispositivos. El bus es un cable de 2 polos que se conecta a CADA DISPOSITIVO DALI. La longitud máxima del bus suele ser de 300 metros. El bus puede ampliarse con repetidores/fuentes de alimentación o añadiendo maestros DALI.

Fuente de alimentación del bus DALI

Normalmente incluida en el maestro DALI. Su función es mantener la tensión del bus, el bus lleva una tensión de 100-300mA 16V que transporta información.

ECG

ECG son las siglas de Electronic Contor Gear, es decir, un dispositivo que suministra tensión a las luces, etc. Esto incluye los transformadores DALI y los relés DALI. Un maestro DALI puede controlar hasta 64 dispositivos ECG (SALIDA).

ECD

ECG son las siglas de Electronic Contor device, es decir, un dispositivo que da órdenes a dispositivos. Entre ellos se incluyen los pulsadores DALI y los sensores DALI. Un maestro DALI puede controlar hasta 64 dispositivos ECD (ENTRADA).

Grupo

En DALI, los dispositivos pueden añadirse a grupos. Puede haber un máximo de 16 grupos en un Maestro DALI. El propósito del grupo es reducir el número de señales DALI en la red y facilitar la operación. Cuando un grupo recibe una orden, por ejemplo dim, todos los dispositivos ECG de ese grupo se atenúan. Por tanto, los dispositivos del grupo se comportan de forma idéntica. Si desea que los dispositivos del grupo estén a diferentes niveles, se trata de una escena.

Escena

En DALI se pueden programar/almacenar escenas en los pulsadores. Puede haber un máximo de 16 escenas en un Master DALI. El propósito de una escena es crear diferentes modos de iluminación.

Por ejemplo, un foco de salón al 50% de potencia y una tira LED al 80% de potencia con un solo comando. Esto facilita el uso diario.

Ventajas de la regulación DALI

La regulación DALI es una tecnología de control de la iluminación potente y flexible que ofrece muchas ventajas sobre los sistemas de regulación analógicos tradicionales. Su precisión, eficiencia energética, escalabilidad y capacidad de integración con otros sistemas de automatización de edificios la hacen muy adecuada para una amplia gama de aplicaciones en edificios comerciales, industriales y residenciales. Estas son las ventajas de la regulación DALI:

• Precisión: La regulación DALI permite un control preciso del brillo y el color de luces individuales o grupos de luces, lo que puede resultar especialmente útil en edificios comerciales, industriales y residenciales. Esto permite un mayor control y flexibilidad en el diseño de la iluminación.
• Eficiencia energética.
• Escalabilidad: los sistemas de regulación DALI pueden ampliarse fácilmente para controlar un gran número de luminarias, lo que los hace idóneos para grandes proyectos comerciales o industriales.
• Integración: los sistemas de regulación DALI pueden integrarse fácilmente con otros sistemas de automatización de edificios, como los sistemas HVAC y de seguridad, permitiendo un mejor control y automatización de la iluminación del edificio.
• Desde el simple encendido y apagado hasta opciones de control más avanzadas, como el establecimiento y restablecimiento de condiciones de iluminación preprogramadas, la regulación DALI permite una amplia gama de opciones para controlar las luces.
• Estándar abierto: garantiza que los dispositivos de distintos fabricantes funcionen siempre de la misma manera cuando se conectan entre sí. También puede sustituir los componentes existentes por otros nuevos y mejores a medida que estén disponibles.
• Fácil de instalar: con la tecnología de fibra óptica DALI, no es necesario dividir las luces en zonas ni controlar el cableado. Así que no tienes que preocuparte de llevar la cuenta del número de zonas o cables. Estos cables controlan todos los dispositivos. Los instaladores no tienen que hacer un seguimiento de todo, porque no necesitan saber cómo se instalarán finalmente las luces.
• Fácil de cambiar. Después de un tiempo, es posible que desee cambiar las luces y conseguir algo más bonito. El software centralizado permite cambiar fácilmente los perfiles de iluminación.
