Sensor DALI-2 PIR + sensor de luz, montaje en techo

Sensor DALI PIR y de luz

Multisensor DALI-2 para montaje en techo. El dispositivo incluye tanto un sensor de movimiento como un sensor crepuscular.

También es apto para su instalación en estructuras de techo. El diámetro del orificio de montaje es de 70-73 mm (el diámetro exterior del sensor es de 83 mm) y se instala de la misma manera que los focos empotrados.

El sensor se alimenta directamente a través del bus DALI, por lo que no necesita una fuente de alimentación externa. Esto facilita y agiliza el cableado y la instalación.

Para el control DALI-2 se necesita un maestro DALI-2, como el Iot DALI MASTER.

¿Cómo se utiliza el multisensor DALI?

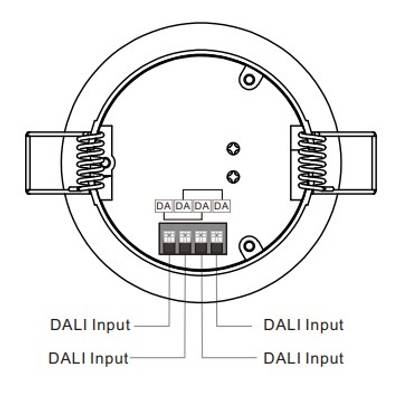

El sensor se instala en el bus DALI como cualquier otro dispositivo DALI. Consulta el esquema de conexión:

Aplicaciones del sensor DALI

Este detector de movimiento (PIR) se utiliza principalmente para encender y apagar automáticamente las luces en vestuarios, almacenes y aseos.

Se puede configurar para que las luces solo se enciendan al anochecer. Es ideal para controlar la iluminación en espacios en los que se pasa rápidamente o a los que se acude con menos frecuencia. Con este sensor, puedes asegurarte de que las luces no se queden encendidas, por ejemplo, en una sala técnica durante meses.

Por ejemplo, puedes configurar el sensor para que encienda las luces cuando detecte movimiento y las apague cuando ya no lo detecte.

Puedes configurar el retardo de apagado de las luces, así como otros retardos, tanto en función del nivel de luz como del movimiento (retardos de encendido y apagado, cuánto tiempo permanece encendida la iluminación tras el cese del movimiento, etc.). Puedes ajustar los niveles de iluminación automáticamente en función del nivel de iluminación del resto de la habitación. ¡Más información en las instrucciones de instalación del embalaje del producto!

Área de detección

Altura de instalación recomendada: 2,5 m. El área de detección es de 130 grados. Ajuste de la detección de nivel de luz entre 0 y 1000 lux.

Características del multisensor DALI

• Compatible con el sistema DALI2.
• Detección de movimiento PIR, tipo de instancia del sensor de movimiento 3 (303).
• Sensor crepuscular, tipo de instancia del sensor de luz 4 (304).
• Control autónomo basado en sensores.
• Se alimenta directamente del bus DALI.
• El sensor se instala en el techo del mismo modo que los focos empotrados.

¿Qué es DALI?

La regulación DALI es un sistema de control de iluminación que utiliza un protocolo digital para la comunicación entre el controlador de iluminación y las propias luminarias. Esto permite un control preciso del brillo y el color de las luminarias individuales o de grupos de luminarias, así como el almacenamiento y la recuperación de escenarios de iluminación preprogramados. Los sistemas de regulación DALI suelen constar de un controlador DALI, que envía los comandos, y de luminarias compatibles con DALI, que pueden recibir estos comandos y responder a ellos.

DALI funciona mejor cuando se diseña y se instala desde el principio. Esto se debe a que requiere dos cables de control que conectan los dispositivos entre sí.

Características principales del sistema DALI

• ¡Es un protocolo gratuito! Cualquiera puede utilizarlo.
• La certificación DALI2 exige que los dispositivos fabricados por diferentes empresas funcionen juntos. LedStore utiliza únicamente productos certificados.
• DALI es bastante fácil de implementar. Puedes instalar los cables de alimentación y de control uno al lado del otro, ya que no es necesario protegerlos. Así, hay 5 cables que discurren por todas partes: L, N, tierra y 2 cables de control (5×1,5 MMJ).
• Los cables se pueden instalar como se desee, siempre que se encuentren a una distancia máxima de 100 metros del controlador DALI BUS. La distancia puede ser incluso mayor si se utilizan repetidores. La longitud máxima recomendada para la red DALI es de 300 metros.
• Dado que DALI utiliza señales digitales para la comunicación en lugar de señales analógicas, todos los dispositivos tienen los mismos valores de regulación. Esto hace que los grupos de control sean muy eficaces y precisos.
• El sistema de direccionamiento del sistema (dirección DALI) garantiza que cada dispositivo o grupo se pueda controlar de forma independiente.
• Con un solo maestro DALI se pueden controlar hasta 64 dispositivos DALI ECD.
• Un maestro DALI puede controlar hasta 64 dispositivos DALI ECG.
• Un maestro DALI puede controlar un máximo de 16 grupos.
• Un maestro DALI puede controlar hasta 16 escenas
.

Términos DALI

DALI puede resultar difícil de entender para un principiante. ¿Qué significan todos estos términos? A continuación, una breve explicación de los términos

DALI-master

El maestro DALI es el centro de control o el corazón del sistema, que suele incluir también la fuente de alimentación del bus DALI. El maestro DALI es el cerebro del sistema, que controla todos los dispositivos. El maestro se puede programar y utilizar de diferentes maneras, dependiendo del modelo.

• Se conecta el maestro al ordenador a través de USB y se instala el software DALI en el ordenador.
• Versión IoT, en la que el maestro se controla de forma inalámbrica mediante un teléfono móvil o una tableta dentro de la misma red Wi-Fi.

Bus DALI

Si el DALI Master es el corazón del sistema, el bus DALI es la arteria. Transporta todos los comandos de forma digital entre todos los dispositivos. El bus es un cable de dos hilos que se conecta a ¡TODOS LOS DISPOSITIVOS DALI! La longitud máxima del bus suele ser de 300 metros. El bus se puede alargar mediante repetidores o fuentes de alimentación, o añadiendo DALI Masters.

Fuente de alimentación del bus DALI

Por lo general, está integrada en el maestro DALI. Su función es mantener la tensión del bus; por el bus circula una corriente de 100-300 mA a 16 V, que transporta la información.

ECG

ECG es la abreviatura de «Electronic Control Gear», es decir, cualquier dispositivo que suministre tensión a las luces, etc. Entre ellos se incluyen, por ejemplo, los transformadores DALI y los relés DALI. Un maestro DALI puede controlar hasta 64 dispositivos ECG (OUTPUT).

ECD

ECD es la abreviatura de «Electronic Control Device», es decir, un dispositivo que controla otros dispositivos, como pulsadores DALI y sensores DALI. Un maestro DALI puede controlar hasta 64 dispositivos ECD (INPUT).

Grupo

En DALI, los dispositivos se pueden agrupar. Un maestro DALI puede tener un máximo de 16 grupos. Estos tienen valores del 0 al 15. El objetivo de los grupos es reducir el número de señales DALI en la red y facilitar el uso. Cuando un grupo recibe un comando, por ejemplo, para regular la intensidad de la luz, todos los dispositivos ECD que pertenecen a ese grupo se regulan. Por lo tanto, los dispositivos que forman parte de un grupo se comportan de forma idéntica. Si deseas que los dispositivos de un grupo tengan diferentes niveles de intensidad, se trata de una escena.

Escena

En DALI, las escenas se pueden programar o guardar en botones. Un maestro DALI puede tener un máximo de 16 escenas. Estas tienen valores comprendidos entre 0 y 15. El objetivo de una escena es crear diferentes modos de iluminación.

Por ejemplo, ajustar la potencia del proyector del salón al 50 % y la de la tira LED al 80 % con un solo comando. Esto facilita el uso diario.

Ventajas de la regulación DALI

La tecnología DALI regulable es una técnica de control de la iluminación eficaz y flexible que ofrece numerosas ventajas en comparación con los sistemas de regulación analógicos tradicionales. Su precisión, eficiencia energética, escalabilidad y capacidad para integrarse en otros sistemas de automatización de edificios la hacen muy adecuada para una amplia variedad de aplicaciones en edificios comerciales, industriales y residenciales. Estas son las ventajas de la regulación DALI:

• Precisión: La regulación DALI permite un control preciso del brillo y el color de luces individuales o grupos de luces, lo que puede resultar especialmente útil en edificios comerciales, industriales y residenciales. Esto permite un mayor control y flexibilidad en el diseño de la iluminación.
• Eficiencia energética: La regulación DALI puede ayudar a reducir el consumo de energía y a disminuir los costes de funcionamiento, ya que permite controlar con precisión el brillo y el color de las luces.
• Escalabilidad: los sistemas de regulación DALI se pueden ampliar fácilmente para controlar un gran número de luminarias, por lo que son muy adecuados para grandes proyectos comerciales o industriales.
• Integración: Los sistemas de regulación DALI se pueden integrar fácilmente en otros sistemas de automatización de edificios, como los de climatización y seguridad, lo que permite un mejor control y automatización de la iluminación del edificio.
• Flexibilidad: La regulación DALI ofrece una amplia variedad de opciones para el control de la iluminación, desde el simple encendido y apagado hasta opciones de control más avanzadas, como la configuración y el restablecimiento de condiciones de iluminación preprogramadas.
• Estándar común: garantiza que los dispositivos de distintos fabricantes funcionen siempre de la misma manera cuando se conectan entre sí. También puedes sustituir los componentes existentes por otros más nuevos y mejores siempre que estén disponibles.
.
• Fácil de instalar: gracias a la tecnología de fibra óptica DALI, no es necesario dividir las luces en zonas ni llevar un registro del cableado. El sistema DALI cuenta con dos cables conectados. Estos cables controlan todos los dispositivos. Los instaladores no tienen que estar pendientes de todo, ya que no necesitan saber cómo se instalarán finalmente las luces.
• Fácil de modificar: puedes realizar cambios en la configuración rápidamente. Es posible que, al cabo de un tiempo, quieras cambiar las luces y adquirir algo más elegante. Gracias al software centralizado, puedes cambiar los perfiles de iluminación fácilmente.
