La sustitución del sistema Talomatti es una de las renovaciones de iluminación en las que hay que sustituir el antiguo sistema de control centralizado por una solución moderna, fiable y fácilmente ampliable. En la práctica, se trata de retirar el centro de control Talomatti y sustituirlo por un sistema de control específico para cada grupo de iluminación que funcione tanto con pulsadores de pared como con mandos inteligentes. He aquí los retos y costes de la reconversión.
¿Qué es Talomatti?

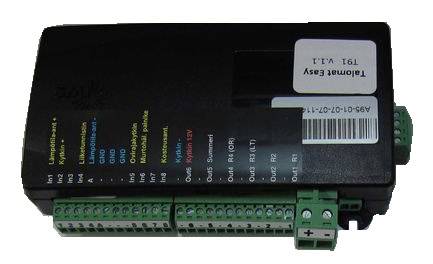

El Talomatti es esencialmente un "controlador central" para la iluminación de 12 V de la casa, que reúne los grupos de iluminación en un solo lugar y les distribuye el control. La idea es la misma que la de un panel de control de grupos en un armario eléctrico, pero para iluminación de bajo voltaje: las luminarias no se "conmutan a luz", sino que los cables que van a las luminarias se llevan al panel de control Talomatti, donde se dividen en canales y se regulan.
En términos de cableado, esto suele significar dos "redes" paralelas:
- Cable de alimentación (para lámparas de 12VDC)
La fuente de alimentación (transformador) convierte 230V en 12VDC. Esta alimentación de 12 V se lleva a Talomatti, y Talomatti la redistribuye a los grupos de iluminación. Normalmente, cada grupo tiene su propia salida (canal), pero el retorno (0V/GND) suele ser común o, al menos, vuelve al mismo punto. - Cables de control (de los botones a Talomat)
Los botones de pared no suelen transportar la energía de las luminarias, sino que actúan como señales de control para Talomat. El pulsador envía una "orden" (encendido/apagado, regulación) al Talomatti, y el Talomatti realiza la regulación real de las luminarias. Como PushDIM
Simplificado, el sistema Talomatti tiene este aspecto:
- 230V → alimentación → 12V (+ y 0V) → panel de control Talomatti
- Canales Talomatti → Grupos de iluminación
- Botones → con cables de control a Talomat
Este enfoque centralizado funciona bien siempre que el cableado esté claro y documentado. A menudo, el reto surge con el paso de los años: el cableado de los botones y las luces puede haberse combinado en cajas, y el 0V/GND, por ejemplo, puede estar dividido o encadenado en lugares que no son evidentes a primera vista. Cuando se desmonta el Talomatti y se sustituye por varios controladores independientes, estos antiguos "cables comunes" y cruces pueden aparecer como síntomas inesperados; por eso, en una reconstrucción de Talomatti, rastrear y marcar los cables suele ser la fase más importante de todo el trabajo.
Talomatti hace algo más que controlar la iluminación
Si el Talomatti está instalado como controlador de toda la casa (climatización), y funciona en todos los demás aspectos, se deja en su sitio. Sólo se le quita el control de la iluminación.
¿Renovación de Talomat a tiempo?
Normalmente hay dos motivos para renovar un Talomat. El sistema falla o se desea modernizarlo (control inteligente, funciones de escena, control de aplicaciones).
El reto es que es un producto de un solo fabricante y no hay piezas de recambio disponibles. Cuando empiezan a surgir problemas, no encuentras al personal adecuado y ya no puedes repararlo, es hora de sustituirlo.
En ambas situaciones, se toma la misma decisión: se suprime el centro Talomatti y se sustituye por un control descentralizado por grupo de iluminación.
Tropiezos comunes: cableado, GND y "controles fantasma"
Así que el problema puede ser que en el cableado de la casa, GND/0V se distribuye "en algún punto del camino" entre los botones y las luces de una forma que no se ve en los dibujos. Cuando se introduce en su lugar un mando de tipo PushDim, las consecuencias pueden ser las siguientes:
- al pulsar un botón también se controla el otro grupo (control cruzado)
- hay apagones / fantasmas en el segundo grupo
- cambiar la polaridad (+ y GND cruzados) no "arregla" nada, sino que suele impedir totalmente el funcionamiento (los dispositivos son sensibles a la polaridad)
Una regla general importante: el problema no es "0V común en principio", sino 0V común en el lugar/camino equivocado, por lo que la corriente de carga y la referencia de control se confunden entre sí.
Centro Talomatti fuera, cableado viejo reciclado
La idea básica de la renovación está clara:
- El Centro Talomatti se suprimirá por completo
- utilizar el cableado antiguo en la medida en que sea razonable y seguro
- el control de grupo lo proporcionan los receptores modernos, lo que facilita la ampliación y el mantenimiento del sistema
Solución: controladores inteligentes Zigbee 12V PushDIM
Un buen sustituto VaLO Receptor Zigbee LED 12-36V, para tiras LED monocromáticas, 8A. Se monta entre la fuente de alimentación (transformador) y la carga LED, y se controla desde el lado secundario, es decir, no es necesario que el transformador sea regulable.
Puntos esenciales para la práctica:
- El controlador Zigbee funciona para iluminación de 12-36 V CC
- la carga por grupo es de 8A (la potencia depende del voltaje), es decir, a 12V 96W por grupo.
- el receptor puede controlarse mediante un concentrador Zigbee y una app, y el sistema también permite el control mediante pulsador (dependiendo del destino y la implementación)
El objetivo es que la vida cotidiana siga siendo fácil, por lo que estos mandos siguen utilizando los antiguos botones de impulso (muelle).
Pasos y "lógica de campo": cómo hacerlo de forma ordenada
Cuando se utiliza el cableado antiguo, se procede en el orden siguiente:
- Despejar y marcar los cables (esto lleva tiempo, a veces sorprendentemente mucho tiempo)
- Eliminación de la puerta de la granja y sustitución por un punto de distribución claro (carril de 0 V / salidas de grupo)
- Grupo por grupo: un receptor, una carga, un control → prueba → siguiente
- Comprobación continua: que el "GND" de los botones no esté conectado al cable de retorno en algún lugar de la caja de forma que se cree una conexión cruzada entre los dos grupos
Si se produce el fenómeno "un pulsador apaga al otro" durante la instalación, casi siempre es señal de que las salidas del circuito de control (GND) y los retornos del circuito de carga (Impulso) no están correctamente separados (o dos controladores comparten una vía de retorno de control). En este caso, la solución suele encontrarse en los puntos de conexión y la topología del cableado, no en la "inversión de hilos" en el extremo receptor, que también lleva mucho tiempo.
Otra cosa importante es comprobar que no llega tensión de los transformadores a los interruptores, es decir, que no hay tensión de 12 V en ningún otro sitio que no sean las luces.
Gusano de corral, coste de renovación
Así que la parte más costosa y que más tiempo lleva de la sustitución no es cambiar el equipo en sí, sino despejar el cableado antiguo. En muchos lugares, el GND/0V de los botones y las luces se comparte o se conecta de forma cruzada en una de las cajas de la casa, lo que puede causar síntomas de control PushDim como "una pulsación apaga otra". Por eso, una reparación de la casa siempre empieza por rastrear los cables, marcarlos y hacer un punto de distribución lógico. Este trabajo dura entre 1 y 40 horas, dependiendo de lo bien que el instalador anterior haya marcado el cableado en el centro y, por supuesto, del tamaño de la casa.
Una vez mapeado el cableado antiguo, hay que sustituir Talomat por controladores Zigbee PushDim inteligentes de 12 V, para que el sistema funcione tanto con los botones PushDim antiguos como con la aplicación Zigbee deseada (como Azoula, Philips Hue o similares).
Solución rentable - Botones Zigbee
Si el objetivo es minimizar las horas de obra y evitar sorpresas con el cableado, la ruta más rápida suele ser pasar directamente de los pulsadores tradicionales a los interruptores Zigbee inalámbricos . Según el modelo de interruptor, se emparejan directamente con receptores 8A o se programan en una escena y se almacenan en los botones. Es decir, se desconecta el cableado de los botones y se cubren las cajas de los interruptores con botones nuevos.
¡Hay que aclarar cada punto de partida para evitar sorpresas desagradables en los costes!
Botones con emparejamiento directo
Por tanto, los receptores suelen estar situados en el lugar del Talomat en la central eléctrica. Por tanto, los botones emparejados directamente hablan sin cables con el receptor. En una casa pequeña, esto funciona bien, ya que el alcance de los botones es de 10-20 metros. Es decir, el botón de la pared se comunicará con el receptor del centro de control.

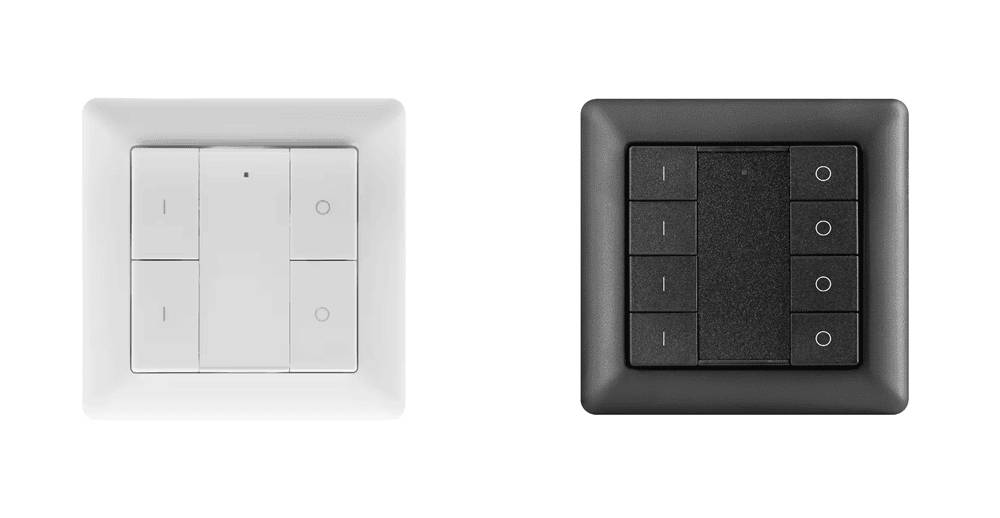

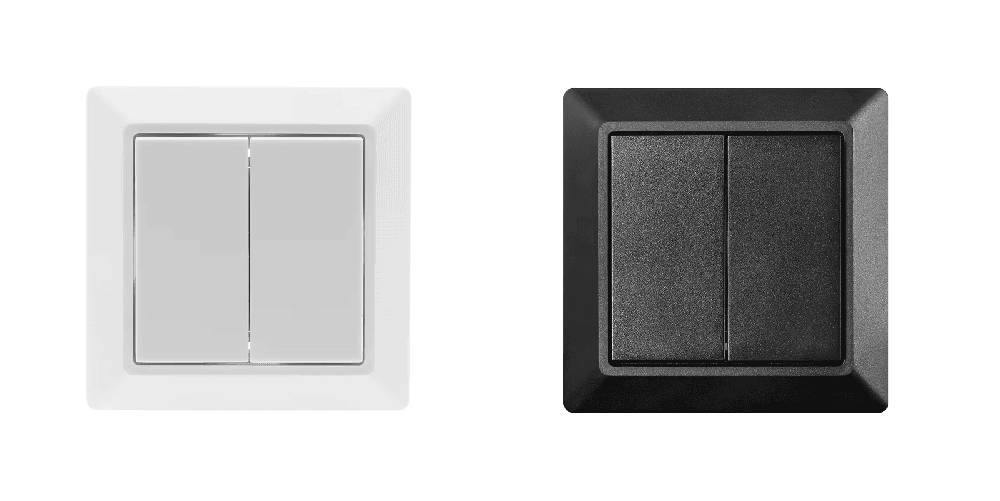

Así, la pared puede equiparse con pulsadores blancos o negros a juego con los marcos Perus de 55 mm. Para una, dos o cuatro lámparas. O más de una superpuesta.
El reto del emparejamiento directo se presenta en una casa grande o de piedra, donde la señal no puede pasar si el centro y el botón están muy alejados.
Botones de situación (escena)
También se puede programar todo a través de la aplicación. Instalando botones de escena en la pared, cuya función se define en la aplicación. El botón siempre está vinculado a un ecosistema centrado en un HUB instalado en la red de área local de la vivienda.
Los más populares en Finlandia son Azoula o Philips HUE.
La ventaja de este sistema es un botón claro por habitación y la automatización inteligente de la iluminación.
Es decir, puede haber una automatización ejecutándose en segundo plano que encienda, atenúe o apague las luces a la hora deseada. Así que en la aplicación puedes crear tus propias automatizaciones, añadir sensores de movimiento (¡inalámbricos!) y crear situaciones.
Las situaciones son ajustes de iluminación creados a tu discreción. Por ejemplo
- Limpieza -> todas las luces encendidas, 100% de potencia
- Noche -> sólo enciende los focos y el 60% de potencia
- Noche -> sólo una luz deseada encendida al 5% de potencia
- Situaciones en casa o fuera
Así, estas situaciones creadas también se pueden guardar en botones y el botón se puede mover a donde quieras.
En esta solución, el HUB actúa como un concentrador que recibe y envía órdenes a botones y receptores. Suele estar situado en el centro de la casa, por lo que funciona de forma fiable en todas las direcciones.
Ejemplo de costes de un intercambio de la granja a la mesa
Caso fácil, sin cerebro
5 habitaciones, 8 grupos de luminarias. El cableado está claramente marcado y no hay cables "robados", ni instalaciones adicionales ni sorpresas añadidas a posteriori. Se utilizan botones antiguos.
Trabajo 8 horas á 65,00€
8 recepciones á 40,00
Total 840,00
Caso difícil, sin inteligencia
5 salas, 8 grupos de luminarias. Hay que arreglar el cableado. Se utilizarán los botones antiguos.
Trabajo 40 horas á 65,00€
8 recepciones á 40,00
Total 2920,00
Botones inalámbricos, funda fácil
5 habitaciones, 8 grupos de luminarias. El cableado es claro y se utilizan botones Zigbee. Emparejamiento local, sin app
Trabajo 8 horas á 65,00€
8 receptores á 40,00€
5 botones Zigbee á 80,00€
Total 1240,00
Botones inalámbricos, un caso difícil
5 salas, 8 grupos de luminarias. Habrá que organizar el cableado de las luminarias. Se utilizarán botones Zigbee. Automatización, scenet, etc.
Trabajo 20 horas á 65,00€
8 receptores á 40,00€
5 botones Zigbee á 80,00€
1 HUB Zigbee 99,00
Total 2199,00
Resumen
Puede ser pequeño o grande. Hay tres cosas que puedes hacer para mantener ordenado tu recambio de Talomat:
- se hace un estudio adecuado del cableado (y se reserva tiempo para ello, a veces incluso uno o dos días laborables)
- Se suprime el Centro Talomatti y se racionalizan los grupos
- El control se implementa con receptores Zigbee 12V PushDIM y botones heredados O con la aplicación deseada e interruptores inalámbricos.
